Summary of Contents for APsystems EZ1 Series

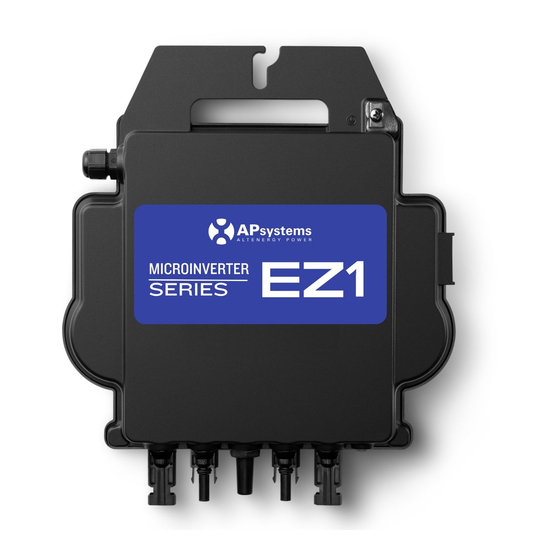

  • Page 3 EZ1 System Installation The EZ1 series APsystems Microinverter is used in balcony and DIY systems which comprised of the below key elements: · PV modules · Power Cord · EZ1 series microinverter · Router · Cell phone EZ1 series micorinverters have 2 input channels with independent MPPT and high input current and output power to adapt to today’s larger power...
  • Page 4 Step 1: Verify that grid voltage matches microinverter rating Do NOT carry the microinverter by the AC cable. This may cause the AC cable to partially or fully disconnect from the unit, resulting in no or poor operation. Step 2: Install the microinverters in proper position The Microinverter EZ1 can be installed on the balcony wall or fixed to the railing using cable ties.
  • Page 5 Step 3: Connect APsystems Microinverters to the PV Modules When plugging in the DC cables, the microinverter should immediately blink green ten times. This will happen as soon as the DC cables are plugged in and will show that the microinverter is functioning correctly.

  • Page 6: Install App

    Step 4: Connect the APsystems microinverter to power cord ① ② Insert the microinverter AC connector into the power cord connector. NOTE: When inserting, make sure to align the connector with its limit position, otherwise it may pose a personal safety risk.After aligning the limit position, insert the connector all the way in, and then tighten the connector’s connection thread on the inverter side clockwise until there...
  • Page 7 Connect the EZ1 AP EasyPower offers two modes “ Direct Connect Mode” and “ Remote Mode” to monitor the device. Direct Connect Mode: APP connects to Bluetooth of the device, so that users can realize local monitoring and control of the device. Remote Mode: Login account, users can realize remote monitoring and control of the device.
  • Page 8 internet, maybe the device is not connected the Wi-Fi or the router is down. - Benefits Overview: The lifetime energy produced by the device and the equivalent CO2 reduction. By pressing “alarm icon ” to check the alarm information if the device status is alarm.
  • Page 9 Einführung in das EZ1 system Netzkabel Mobiltelefon Mikrowechselrichter der EZ1-Serie Mobiltelefon Der Mikrowechselrichter der EZ1-Serie von der APsystems wird in Balkon- Heimwerkeranlagen eingesetzt, folgenden Schlüsselelementen bestehen: · PV modules · Netzkabel · Mikrowechselrichter der EZ1-Serie · Router · Mobiltelefon Die Mikrowechselrichter der EZ1-Serie verfügen über 2 Eingangskanäle mit unabhängigem MPPT und hohem Eingangsstrom sowie hoher...
  • Page 10 Schritt 1: Überprüfen Sie, ob die Netzspannung mit der Nennausgangsspannung des Mikrowechselrichters übereinstimmt Tragen Sie den Mikrowechselrichter NICHT am AC-Kabel. Dies kann dazu führen, dass sich Netzkabel ganz oder teilweise vom Gerät löst, was eine fehlerhafte Funktion oder oder einen Betriebsausfall zur Folge hat.
  • Page 11 Schritt 3: Anschluss von APsystems-Mikrowechselrichtern an die PV-Module Beim Anschließen der DC-Kabel sollte der Mikrowechselrichter sofort zehnmal grün blinken. Dies geschieht, sobald die Gleichstromkabel angeschlossen sind, und zeigt an, dass der Mikrowechselrichter korrekt funktioniert. Diese gesamte Prüffunktion beginnt und endet innerhalb von 10 Sekunden nach dem Anschließen des Geräts, achten Sie also beim...

  • Page 12: App Installieren

    Schritt 4: Anschluss des APsystems-Mikrowechselrichters an das EU-Netzkabel ① ② Führen AC-Stecker Mikrowechselrichters Netzkabelanschluss ein und ziehen Sie die Überwurfmutter fest. HINWEIS: Beim Einsetzen stellen Sie sicher, dass der Stecker mit seiner Begrenzungsposition ausgerichtet ist, da sonst eine Gefahr für die persönliche Sicherheit besteht.
  • Page 13 ·Gehen Sie zum Google Play Store ·Suchen Sie nach „AP EasyPower“ ·Herunterladen und installieren HINWEIS: Android: 7.0 und höher Scannen Sie bitte den unten aufgeführten QR-Code, um Zugriff auf unsere Produkte und unserem APP-Katalog zu erhalten, oder klicken Sie auf diesen Link. Verbinden Sie die EZ1 AP EasyPower bietet zwei Modi, den „Direktverbindungsmodus“...
  • Page 14 Surveillance et contrôle Sur cette page, l’utilisateur peut visualiser - Données en temps réel: Les données en temps réel de l'appareil dans le cycle actuel, notamment la puissance, l'énergie, le temps d'exploitation, l'état opérationnel et l'état du cloud. ·État de fonctionnement Normal: L’appareil fonctionne normalement.
  • Page 15 également se connecter à un routeur via Wi-Fi et envoyer des données à des serveurs cloud pour la surveillance à distance. Grâce à un câble d’extension CA fourni par l'APsystems, EZ1 pourrait être branché dans une prise et démarrer l’énergie de sortie, vraiment facile et...
  • Page 16 Étape 1: Vérifier que la tension du réseau correspond à celle du micro-onduleur transporter micro-onduleur par le câble CA. Il peut en résulter un débranchement partiel ou complet du câble CA de l'unité, ce qui peut provoquer une défaillance dysfonctionnement. Étape 2: Installer les micro-onduleurs dans la bonne position A.
  • Page 17 Étape 3: Connexion des micro-onduleurs de l'APsystems aux modules PV Lors branchement câbles micro-onduleur doit immédiatement clignoter en vert dix fois. Cela se produit dès que les câbles CC sont branchés et indique que le micro-onduleur fonctionne correctement. Cette fonction de vérification complète démarre et se termine dans les 10 secondes suivant le branchement de l ’...
  • Page 18 Étape 4: Connexion du micro-onduleur de l'APsystems au cordon d ’ alimentation EU ① ② Insérer le connecteur CA du micro-onduleur dans le connecteur du cordon d’alimentation. REMARQUE: Lors de l ’ insertion, assurez-vous de bien aligner la connecteur avec sa position de limite, sinon cela peut entraîner un risque pour la sécurité...
  • Page 19 Veuillez scanner le code QR ci-dessous pour accéder à notre catalogue de produits et d'applications. Connexion des micro-onduleurs de l'APsystems AP EasyPower offre deux modes de « Mode de connexion directe » et « mode à distance » pour surveiller l’appareil.
  • Page 20 Surveillance et contrôle Sur cette page, l’utilisateur peut visualiser - Données en temps réel: Les données en temps réel de l'appareil dans le cycle actuel, notamment la puissance, l'énergie, le temps d'exploitation, l'état opérationnel et l'état du cloud. ·État de fonctionnement Normal: L’appareil fonctionne normalement..
  • Page 21 2023-09-18 Rev2.1...
  • Page 22 Please scan this QR code to have access to our APPs. APsystems Karspeldreef 8, 1101 CJ, Amsterdam, The Netherlands 22 Avenue Lionel Terray 69330 Jonage France info.emea@APsystems.com emea.APsystems.com...
