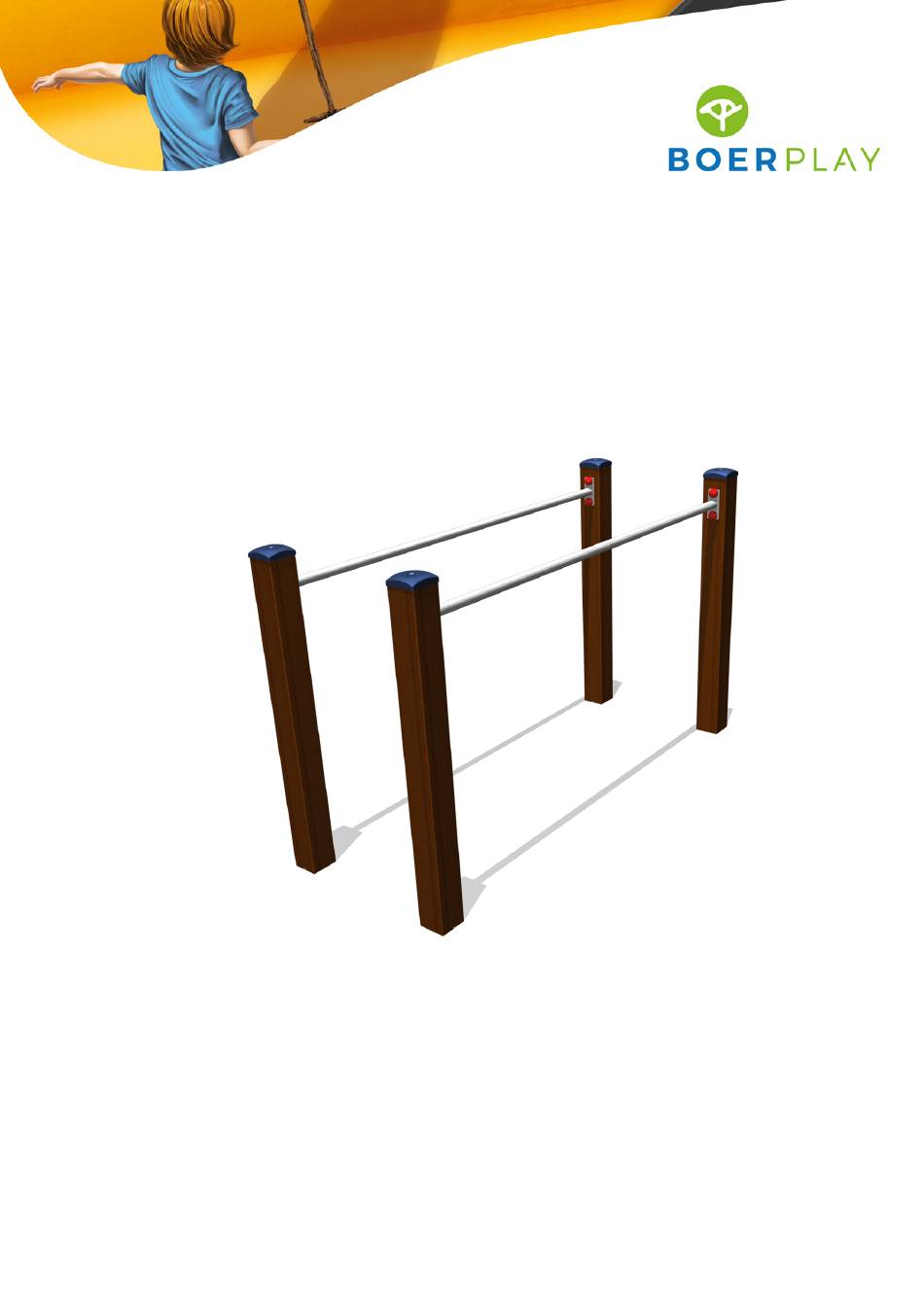

- Page 1 Athlete SOLE030.023...
- Page 2 1,85 m 1,13 m 1,00 m 0,00 m Benaming TOE SOL 030 023 ATLEET Title Tekening Opmerking HARDHOUT Drawing Comment BOER Datum Afmetingen Dimensions 22-3-2007 Date SPEELTOESTELLEN...
- Page 3 4,75 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE SOL 030 023 ATLEET Title Tekening Opmerking HARDHOUT Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 22-3-2007 Date SPEELTOESTELLEN...
- Page 4 0,30 m 1,50 m 1,75 m 1,50 m Grondmarkering Ground level marker Benaming TOE SOL 030 023 ATLEET Title Tekening Opmerking HARDHOUT Drawing Comment BOER Datum Bodemplan Groundplan 22-3-2007 Date SPEELTOESTELLEN...
- Page 5 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 SOLE030.023 Athlete LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Nature Play Product code SOLE030.023 Name of equipment Atleet Maximum height of fall 1,0 m...
-
Page 7: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 9 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Houtdraadbout ø10 X 50 - RVS A2-70 SLUITRING Beschermdop M10-M12 Donut Rood Beschermdop M10-M12 Dop rood STAANDER DUIKEL 111 CM PAALKAP 100 Zamak, RAL 5003 BUIS ATLEET VOETPLAAT Atleet...
