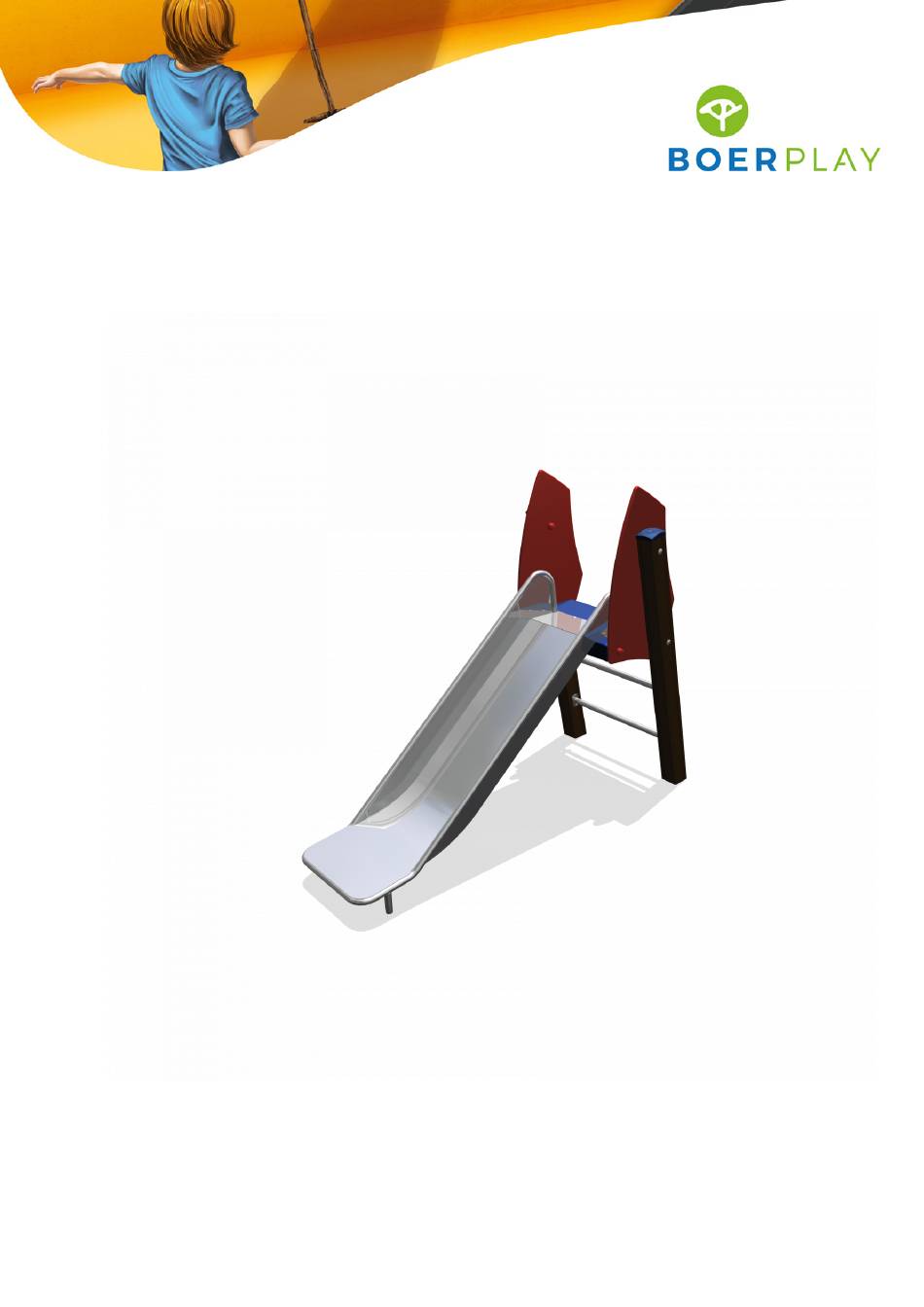

- Page 1 Slide SOLE030.360...
- Page 2 2,02 m 1,68 m 0,93 m 0,58 m 0,26 m 0,00 m Benaming TOE SOL 030 360 A Glijbaan HHT Title Tekening Opmerking 93 cm Drawing Comment BOER Datum Afmetingen Dimensions 25-8-2015 Date SPEELTOESTELLEN...
- Page 3 3,90 m 3,57 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE SOL 030 360 A Glijbaan HHT Title Tekening Opmerking 93 cm Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 25-8-2015 Date SPEELTOESTELLEN...
- Page 4 1,43 m 1,90 m 1,72 m 0,25 m 0,30 m Grondmarkering Ground level marker Benaming TOE SOL 030 360 A Glijbaan HHT Title Tekening Opmerking 93 cm Drawing Comment BOER Datum Bodemplan Groundplan 25-8-2015 Date SPEELTOESTELLEN...
- Page 5 Geleverde module: Supplied module: Zie tabel See table Montagevolgorde: Assembly sequence: 1 - Graaf het gat volgens het bodemplan 1 - Dig the hole according to the ground plan 2 - Plaats 1 2 - Place 1 3 - Plaats 2, verbind deze met 1 3 - Place 2 and attach it to 1 4 - Controleer of het toestel voldoet aan de afmetingen zoals op blad 'afmetingen' 4 - Check that the equipment conforms to the dimensions shown on sheet 'dimensions'...
- Page 6 SOLE030.360 Slide LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Nature Play Product code SOLE030.360 Name of equipment Glijbaan HHT hoogte 93cm Maximum height of fall...
-
Page 7: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 9 6 11 12 4 11 6 2 12 Type Progr. Bew. Rev. Benaming Volgnr Opmerking Schroef Assy 5 x 50 - RVS A2-70 Borgmoer M10 - RVS A2-70 Zeskantbout M10 x 140 - RVS A2-70 Zeskantbout M10 x 80 - RVS A2-70 Zeskantbout M10 x 100 - RVS A2-70 SLUITRING...
- Page 10 Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr Bew. Rev. Benaming Opmerking Attention: it is advisable not to oriënt DOPMOER BORG RVS M10 playground equipment with the slide Slotbout M10 x 40 - RVS A2-70 facing south Carrosserie ring M10 - RVS A2-70...
