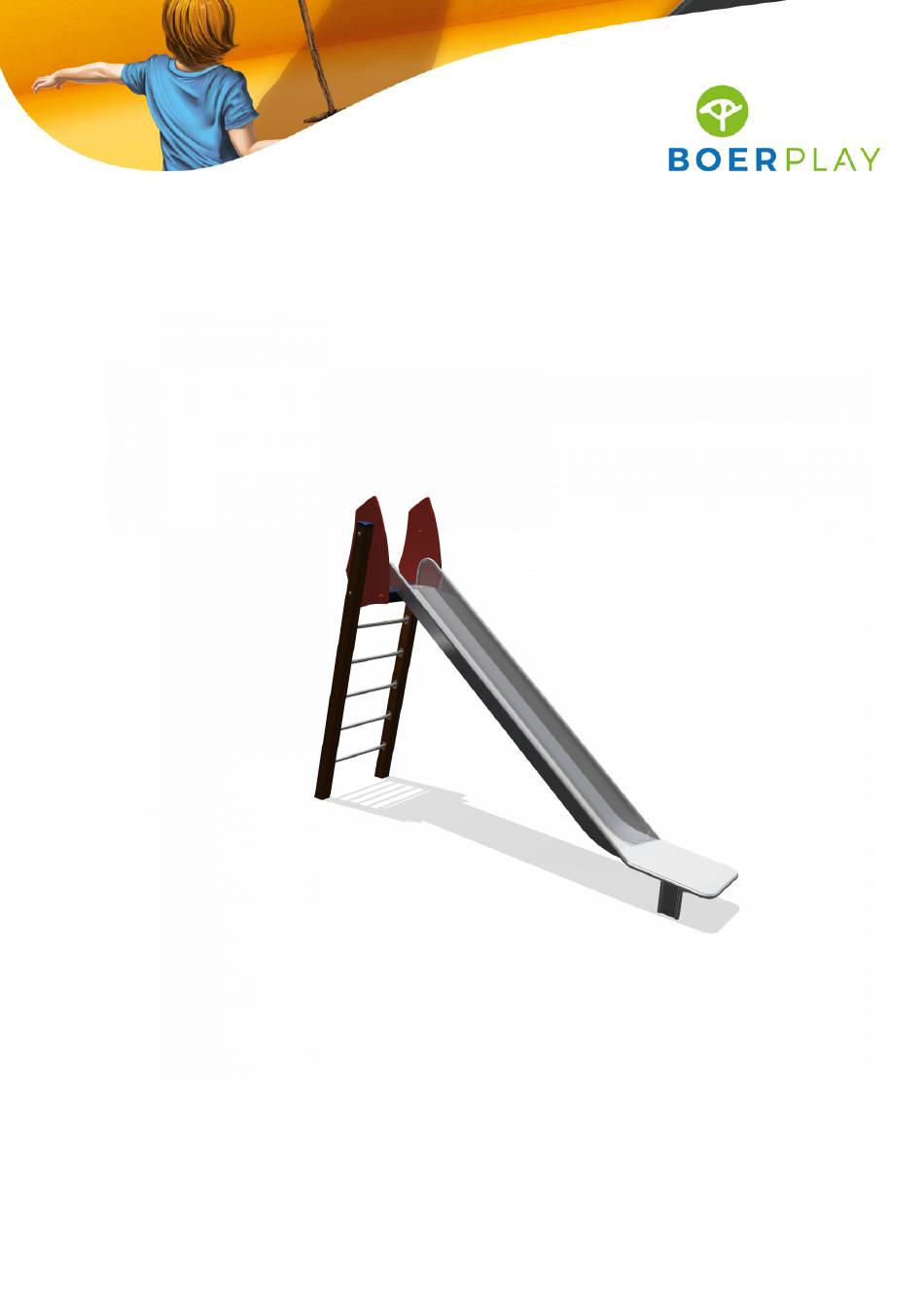

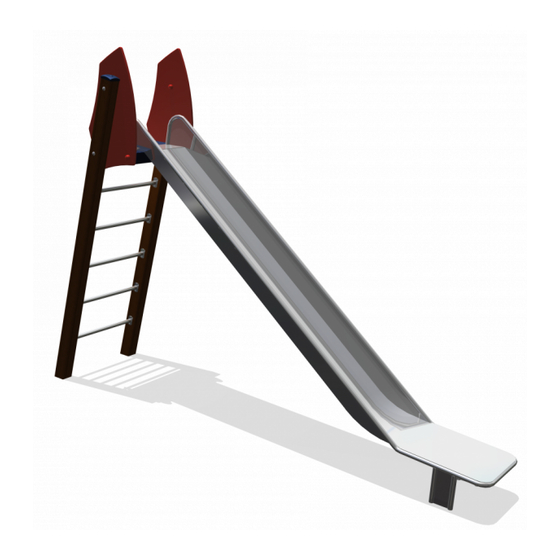

- Page 1 Slide SOLE030.366...
- Page 2 2,70 m 1,95 m 1,60 m 1,28 m 0,97 m 0,65 m 0,34 m 0,00 m 3,70 m Benaming TOE SOL 030 366 A Glijbaan HHT Title Tekening Opmerking Hoogte 195 cm Drawing Comment BOER Datum Afmetingen Dimensions 25-8-2015 Date SPEELTOESTELLEN...
- Page 3 4,42 m 3,57 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE SOL 030 366 A Glijbaan HHT Title Tekening Opmerking Hoogte 195 cm Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 25-8-2015 Date SPEELTOESTELLEN...
- Page 4 3,44 m 1,17 m 1,94 m 0,25 m 0,30 m Grondmarkering Ground level marker Benaming TOE SOL 030 366 A Glijbaan HHT Title Tekening Opmerking Hoogte 195 cm Drawing Comment BOER Datum Bodemplan Groundplan 25-8-2015 Date SPEELTOESTELLEN...
- Page 5 Geleverde modules: Supplied modules: See table Zie tabel Montageinstructie: Assembly instruction: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat - The modules which contain tubes are dimensioned at the top of the flanges...
- Page 6 SOLE030.366 Slide LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Nature Play Product code SOLE030.366 Name of equipment Glijbaan HHT hoogte 195cm Maximum height of fall...
-
Page 7: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 9 6 11 12 14 1 3 11 6 2 12 Type Progr. Bew. Rev. Benaming Volgnr Opmerking Schroef Assy 5 x 50 - RVS A2-70 Borgmoer M10 - RVS A2-70 Zeskantbout M10 x 80 - RVS A2-70 Zeskantbout M10 x 140 - RVS A2-70 Zeskantbout M10 x 100 - RVS A2-70 SLUITRING...
- Page 10 Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 Attention: it is advisable not to oriënt Slotbout M10 x 40 - RVS A2-70 playground equipment with the slide Carrosserie ring M10 - RVS A2-70 facing south...
