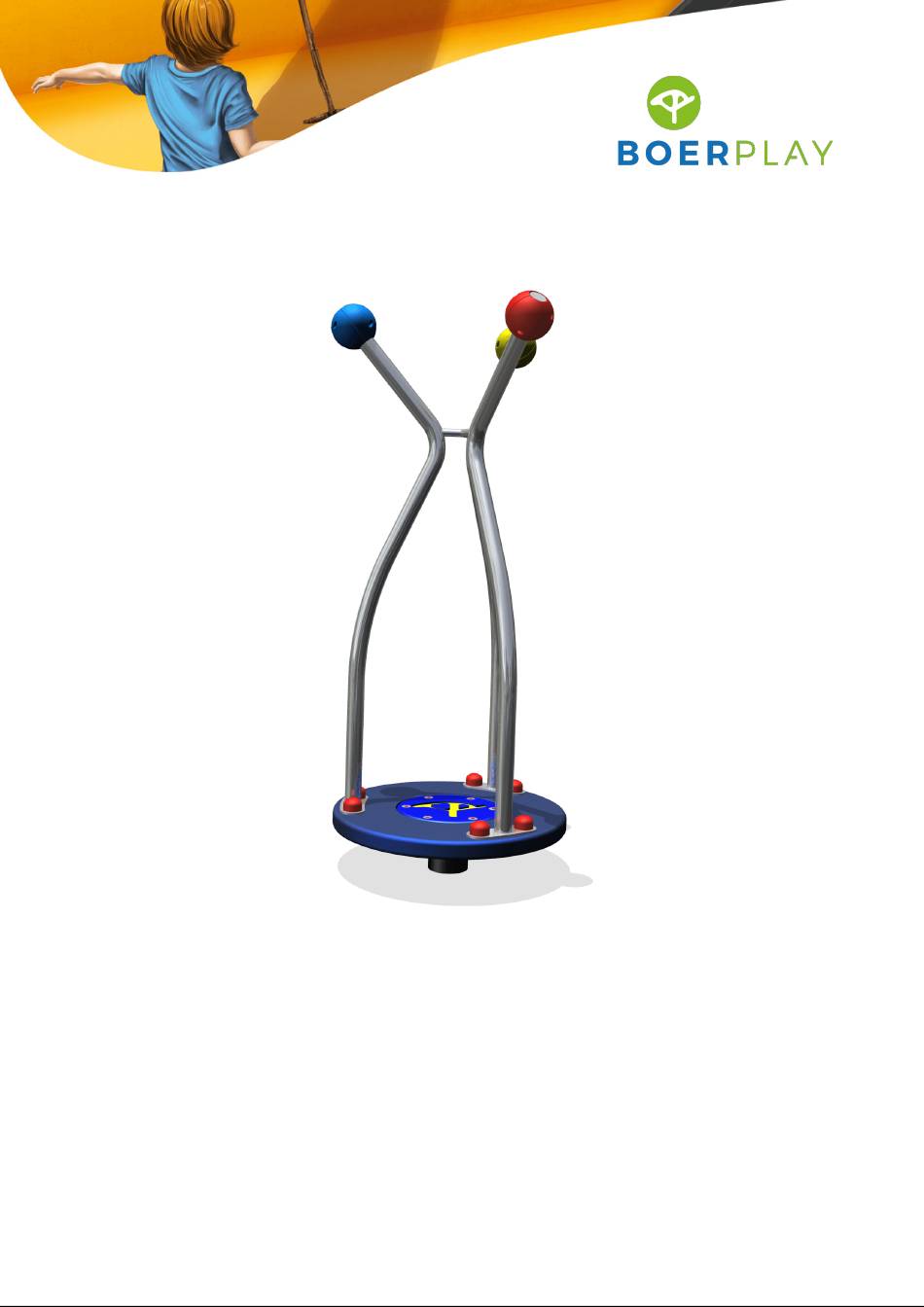

- Page 1 Einsteigkarussell SOLE030.140...
- Page 2 1,15 m 0,13 m 0,00 m Ø 0,48 m Benaming TOE SOL 030 140 B Instapduizel Title Tekening Opmerking Drawing Comment BOER Datum Afmetingen Dimensions 8-8-2016 Date SPEELTOESTELLEN...
- Page 3 1,50 m 3,48 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE SOL 030 140 B Instapduizel Title Tekening Opmerking Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 8-8-2016 Date SPEELTOESTELLEN...
- Page 4 1,42 m 1,42 m 0,64 m Grondmarkering Ground level marker Benaming TOE SOL 030 140 B Instapduizel Title Tekening Opmerking Drawing Comment BOER Datum Bodemplan Groundplan 8-8-2016 Date SPEELTOESTELLEN...
- Page 5 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 LOGBUCH Art der Anzeige Pionier Artikelnummer SOLE030.140 Gerätename Einsteigkarussell Maximale Fallhöhe 0,6 m Baujahr 2023 Zertifikat 09100312653 Kontrollstelle Liftinstituut B.V. Buikslotermeerplein 381, A'dam 1025 XE Amsterdam Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
- Page 7 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
-
Page 8: Wartung
Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß. - Page 9 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
- Page 11 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Bolkopbout ISO 7380 M10 x 16 - RVS A2-70 55 x 2,00 - VZ 8.8 Circlip DIN 471 Ø75 x Ø55 x 10 Oliekeerring Afstandbus Duizelanker Stop Duizel Kogellager 6009 6009 2RSR - 75x45 Anker Duizel Duizel...
- Page 12 M10 x 30 x 2,5 Telbol helft Blauw Telbol helft Rood Telbol helft Geel Beschermdop M10-M12 Donut Rood OPVULDOPJE 6 MM ROOD Beschermdop M10-M12 Dop rood Platform Instapduizel Afwerk plaat Draaischijf Gripbeugel Instapduizel MOD ROT 010 002 © Copyright BOERplay 23-5-2022 Revision: B...
- Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Zeskantmoer M16 - VZ 8.8 Carrosseriering M16 x 50 - VZ 8.8 Poermodel 7 245 kg Benaming MOD OBT 007 002 Poermodel 7 Title Tekening Opmerking 245 kilo Drawing Comment BOER Datum Samenstelling module Assembly module 13-2-2014 Date SPEELTOESTELLEN...
