Механический монтаж

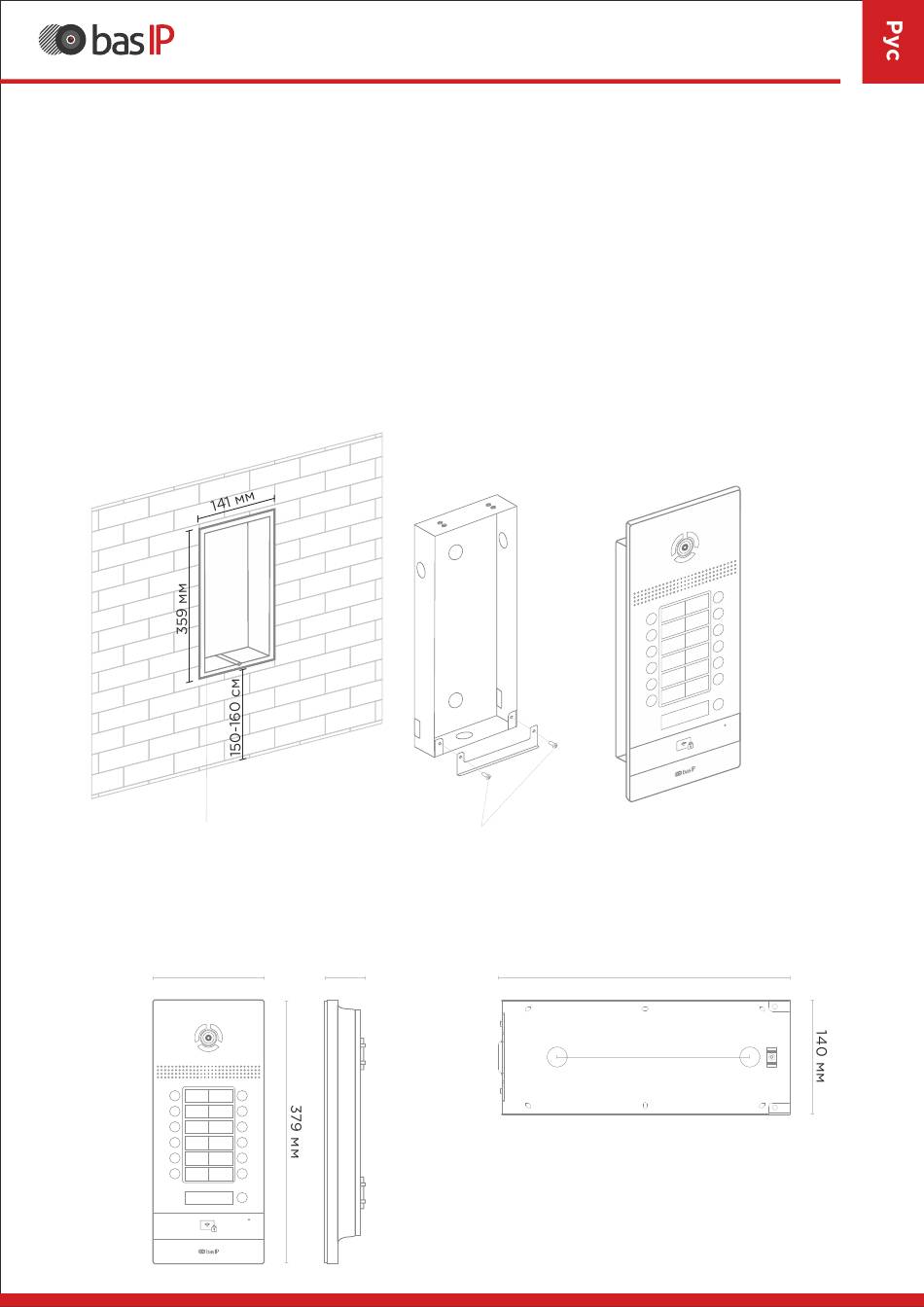

Перед монтажом вызывной панели нужно предусмотреть отверстие или
углубление в стене с размерами 141×359×58 мм (для врезного монтажа)
Габаритные размеры кронштейна (монтажной коробки) = 140×358×57 мм.
Также необходимо предусмотреть подвод кабеля питания, доп. модулей и
локальной сети.
Внимание: отверстие в нижней части кронштейна предназначено для
слива попавшей воды. Не закрывайте его специально. Также необходимо
выполнить сливной желоб внизу ниши, который будет служить для отвода
воды наружу.
Ниша
Вызывная панель
158 мм
Apt 1
Apt 2
Apt 3
Apt 4
Apt 5
Apt 6
CONCIERGE
49 мм
Apt 7
Apt 8
Apt 9
Apt 10
Apt 11
Apt 12
Винты Вызывная панель
Кронштейн
358 мм
7
A p t
1
A p t
8
A p t
2
A p t
9
A p t
3
A p t
1 0
A p t
4
A p t
1 1
A p t
5
A p t
1 2
A p t
6
A p t
R G E
C IE
C O N
239 мм
