Механический монтаж

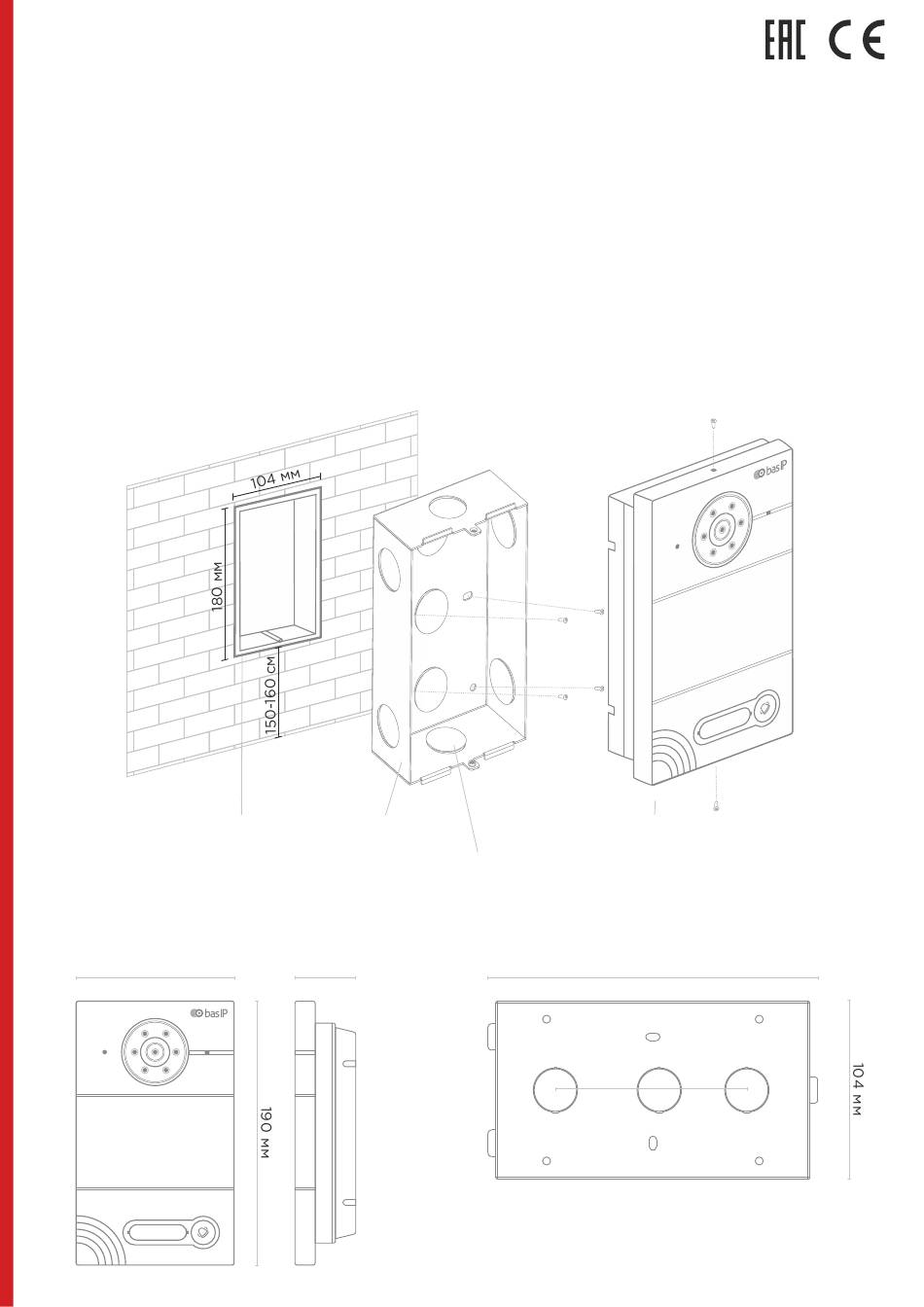

Перед монтажом вызывной панели нужно предусмотреть отверстие или
углубление в стене с размерами 104×180×44 мм (для врезного монтажа).
Также необходимо предусмотреть подвод кабеля питания, доп. модулей и
локальной сети.
Внимание: отверстие в нижней части кронштейна предназначено для
слива попавшей воды. Не закрывайте его специально. Также необходимо
выполнить сливной желоб внизу ниши, который будет служить для отвода
воды наружу.
Желоб: 20 мм
Глубина:60 мм
Вызывная панель
115 мм
Кронштейн
Ниша
Отверстие для стока попавшей воды.
Не закрывайте пожалуйста при монтаже.
45 мм
Винты
Вызывная панель
Кронштейн
180 мм
108 мм
