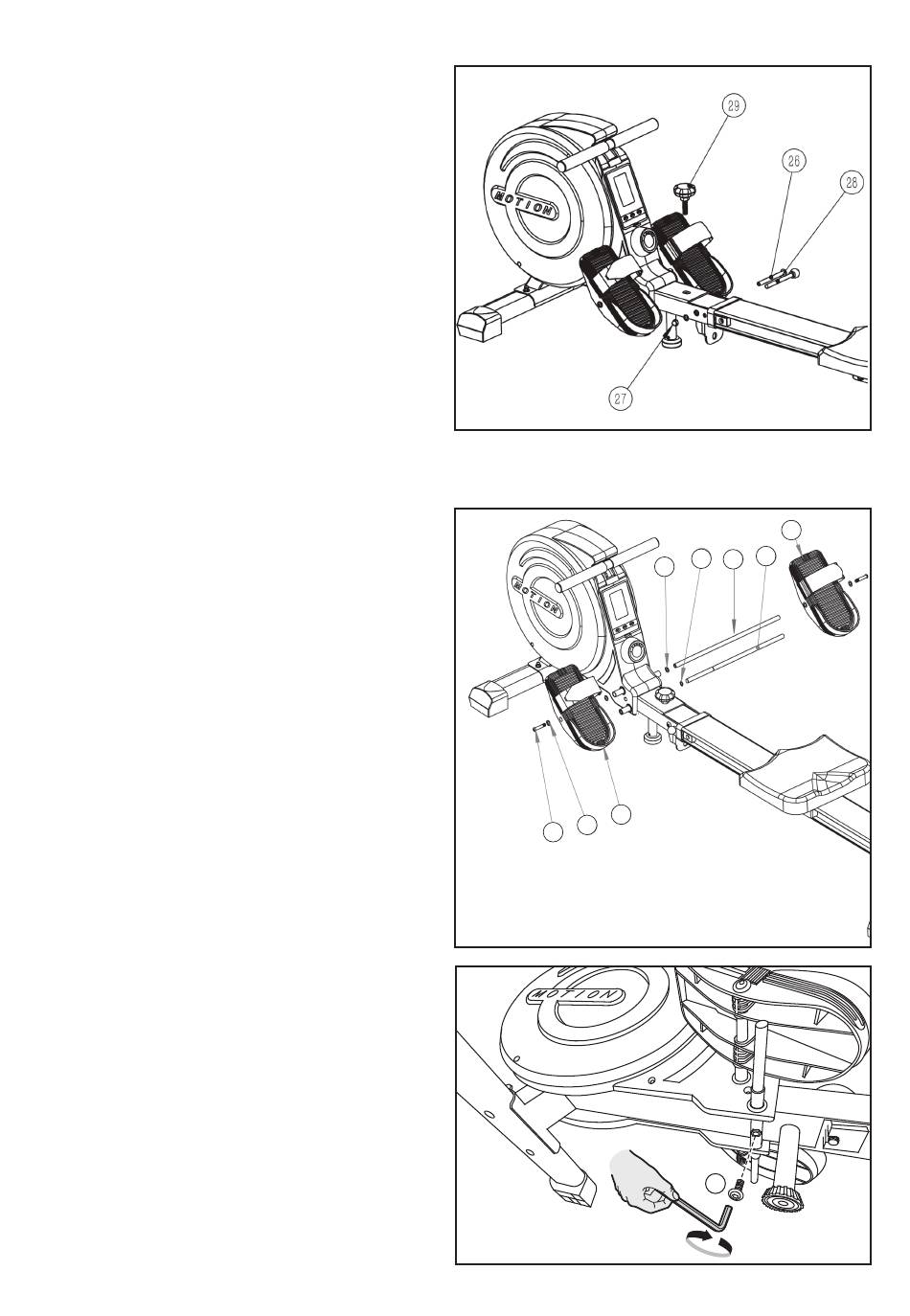

Passaggio 5: Assemblaggio del
binario
Collegare il binario e il telaio.
Avvitare il bullone esagonale da
M12*100mm (n. 26) e il dado di bloccag-
gio da M12 (n. 27) al foro vicino al telaio
utilizzando due chiavi fissi (n. 33).
Inserire il perno di arresto (n. 28) nel foro
vicino alla binario. alla fine, avvitare il
bullone della manopola (n.29) per
bloccare.
Passo 6: Assemblare i pedali
Per questo Passo preparare due
15
rondelle piatte da (12), un anello di 17
13 16
12
sicurezza da (13), due pedali (14) (15).
Installare tubo del pedale (16), leva del
freno (17), bulloni a testa esagonale M8
(30) e guarnizione M8 (31) con la
chiave a brugola (32).
Inserire il tubo del pedale nel telaio.
Collegare le due guarnizioni piatte al
14
31
tubo del pedale, installare il morsetto a
30
molla, inserire quindi nell'apposito vano
nel telaio, collegare i due pedali al tubo
del pedale.
20
Nota: la cover del pedale deve essere
adattata alle esigenze del telaio.
Fissare il pedale con 2 rondelle piatte
da M8*20mm(30) e 2 guarnizione M8
(31), infine utilizzare bulloni m8 (20) per
bloccare la leva del freno (17),
l'installazione e' ora completata.
20
