ISTRUZONI DI ASSEMBLAGGIO

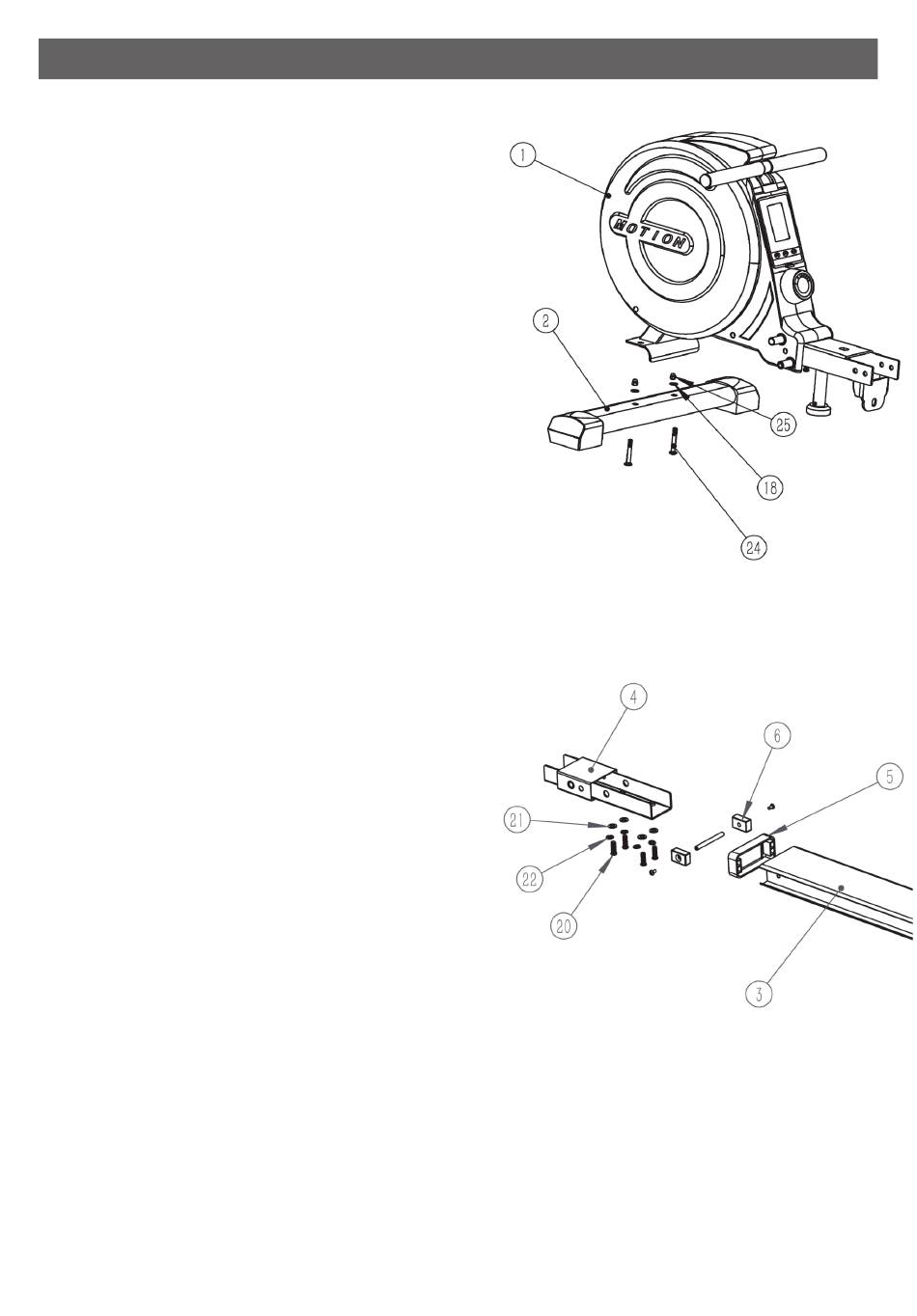

Passo 1: assemblare il tubo del piede
anteriore.
Fissare la barra stabilizzatrice del piede
anteriore (n. 2) al telaio (n. 1).
Attenzione: rivolgere le ruote della barra
anteriore verso l'esterno.
Avvitare due bulloni a testa di supporto M8 *
55 mm (n. 24), due rondelle piatte M10 (n.
18), due dadi ciechi M8 (n. 25) con la
chiave a brugola grande (n. 32) e stringere.
Passaggio 2: Assemblare la parte
anteriore del binario
Si prega di prendere il binario (n. 3),
collegamento del telaio (n. 4), copertura del
binario anteriore (n. 5), un set di bulloni di
bloccaggio (n. 6), quattro bulloni a brugola
da M8*16 mm (n. 20), quattro rondelle
piatte (n. 21), quattro rondelle spaccate M8
(n. 22) e le due chiavi a brugola (n. 32).
Coprire la parte anteriore del binario con il
coperchio del binario anteriore e inserire il
collegamento del telaio nel binario.
Smontare un lato del set di bulloni di blocco
e inserirlo nel foro orizzontale del binario e
riavvitare il cuscinetto di gomma e il bullone
di bloccaggio. Ruotare i cuscinetti in gomma
in posizione verticale per fissarli.
Avvitare quattro bulloni a brugola da M8*16
mm, quattro rondelle piatte e quattro
rondelle spaccate sotto la binario (come
illustrato nel diagramma destra).
-6-
