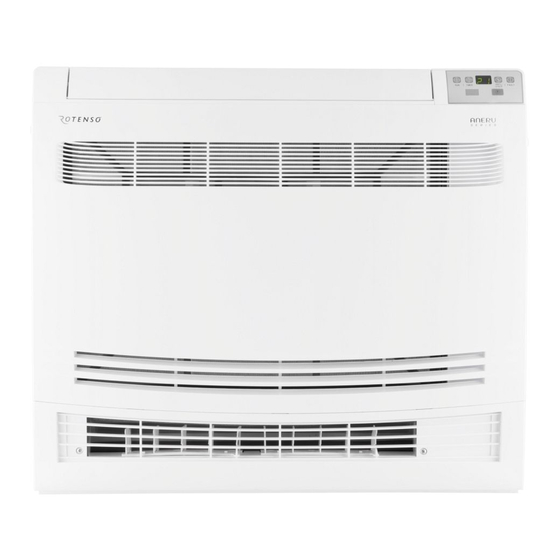

- Page 1 ANERU IDU & ODU UNITS INSTRUKCJA OBSŁUGI USER MANUAL MODELE/MODELS: AN35X AN50X www.rotenso.com...
-
Page 2: Table Of Contents
Klimatyzator konsolowy - ANERU AN X ANERU X - KLIMATYZATOR KONSOLOWY Instrukcja obsługi Spis treści ŚRODKI OSTROŻNOŚCI ...................................3 CZĘŚĆ 1. JEDNOSTKA WEWNĘTRZNA I ZEWNĘTRZNA ....................8 Jednostka wewnętrzna ..................................8 Jednostka zewnętrzna ..................................8 Wyświetlacz jednostki wewnętrznej ............................9 Zakres pracy ......................................9 CZĘŚĆ 2. CZYSZCZENIE I KONSERWACJA ..........................10 CZĘŚĆ... -
Page 3: Środki Ostrożności
Klimatyzator konsolowy - ANERU AN X ŚRODKI OSTROŻNOŚCI OSTRZEŻENIE Tylko wykwalifikowane osoby powinny instalować i serwisować sprzęt. Instalacja, rozruch i serwis urządzeń może być niebezpieczny i wymaga specjalistycznej wiedzy i przeszkolenia. Nieprawidłowo zainstalowany, przygotowany lub wymieniony sprzęt przez niewykwalifikowane osoby może spowodować poważne obrażenia ciała, a nawet śmierć. - Page 4 Klimatyzator konsolowy - ANERU AN X ŚRODKI OSTROŻNOŚCI Czynnik chłodniczy R32 stosowany w klimatyzatorach Rotenso® jest przyjazny dla środowiska. Są to gazy palne i bezwonne. Co więcej, potrafią być łatwopalne i mogą spowodować pożar/wybuch pod pewnymi warunkami. Stosując się do poniższych ostrzeżeń i tabeli unikniesz ryzyka pożaru czy wybuchu. Zainstaluj klimatyzator zgodnie z zawartymi w instrukcji wytycznymi i używaj go zgodnie z jego przeznaczeniem.
- Page 5 Klimatyzator konsolowy - ANERU AN X ŚRODKI OSTROŻNOŚCI ZASADY BEZPIECZEŃSTWA UWAGA • Przeczytaj niniejszą instrukcję obsługi przed • Urządzenie powinno być wyposażone w instalacją i używaniem urządzenia. elementy pozwalające na odłączenie od sieci zasilającej z separacją styków na wszystkich • Upewnij się, że podstawa jednostki biegunach, zapewniając pełne odłączenie w zewnętrznej jest mocno i stabilnie warunkach przepięcia kategorii III.
- Page 6 Klimatyzator konsolowy - ANERU AN X ŚRODKI OSTROŻNOŚCI UWAGA • Urządzenie może być obsługiwane przez dzieci • Użytkownik jest odpowiedzialny za powyżej 8 roku życia, osoby upośledzone zainstalowanie urządzenia przez umysłowo lub fizycznie oraz osoby bez wykwalifikowanego technika, który musi odpowiedniego doświadczenia i wiedzy, o ile sprawdzić, czy klimatyzator jest uziemiony zostały wcześniej właściwie poinstruowane...
- Page 7 Klimatyzator konsolowy - ANERU AN X ŚRODKI OSTROŻNOŚCI UWAGA • W żaden sposób nie zmieniaj właściwości • Nie instaluj urządzenia w miejscach, w których i przeznaczenia urządzenia. powietrze może zawierać gaz i gdzie będzie narażone na substancje oleiste, siarkowe itp. •...
-
Page 8: Część 1. Jednostka Wewnętrzna I Zewnętrzna
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 1. JEDNOSTKA WEWNĘTRZNA I ZEWNĘTRZNA 1. JEDNOSTKA WEWNĘTRZNA 1. Wyświetlacz 2. Filtr powietrza 3. Wlot powietrza 4. Przedni panel 5. Grill wylotu powietrza 6. Wylot powietrza 7. Żaluzja i klapa 8. Rura przewodząca czynnik chłodniczy 2. -
Page 9: Wyświetlacz Jednostki Wewnętrznej
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 1. JEDNOSTKA WEWNĘTRZNA I ZEWNĘTRZNA 3. WYŚWIETLACZ JEDNOSTKI WEWNĘTRZNEJ 1. Przycisk funkcji 2. Przycisk timera 3. Wyświetlacz LED 4. Sygnalizacja defrost 5. Sygnalizacja błędu 6. Odbiornik sygnału 7. Przycisk zasilania (włącz/wyłącz) 4. ZAKRES PRACY Tryb Tryb chłodzenia Tryb grzania... -
Page 10: Część 2. Czyszczenie I Konserwacja
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 2. CZYSZCZENIE I KONSERWACJA OSTRZEŻENIE • Podczas czyszczenia należy wyłączyć urządzenie i odłączyć zasilanie na dłużej niż 5 minut. • Pod żadnym pozorem nie należy przepłukiwać klimatyzatora wodą. • Nie używaj do czyszczenia rozpuszczalników czy benzyny, uszkodzi to klimatyzator. Należy używać wyłącznie miękkiej suchej lub mokrej szmatki nasączonej neutralnym detergentem. - Page 11 Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 2. CZYSZCZENIE I KONSERWACJA 3. WYCZYŚĆ FILTR WSKAZÓWKA: Aby zapewnić czystą, zdrową i wydajną pracę klimatyzatora, należy regularnie czyścić filtr z nagromadzonego kurzu. Wyjmij filtr z Wyczyść filtr wodą Włóż filtr z powrotem urządzenia z mydłem i wysusz na do urządzenia...
-
Page 12: Część 3. Rozwiązywanie Problemów
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 3. ROZWIĄZYWANIE PROBLEMÓW 1. MOŻLIWE USTERKI Awaria Możliwe przyczyny Wystąpiła awaria zasilania / uszkodzona wtyczka Uszkodzony silnik wentylatora jednostki wewnętrznej / zewnętrznej Wadliwy wyłącznik termomagnetyczny sprężarki Wadliwe urządzenie ochronne lub bezpieczniki Urządzenie nie działa Zbyt luźne podłączenia lub niedociśnięta wtyczka Automatyczne wyłączenie urządzenia, funkcja autoochrony. -
Page 13: Kody Błędu Na Wyświetlaczu
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 3. ROZWIĄZYWANIE PROBLEMÓW 2. KODY BŁĘDU NA WYŚWIETLACZU Opis problemu Usterka czujnika temperatury wewnętrznej Usterka czujnika temperatury rury wewnętrznej Usterka czujnika temperatury rury zewnętrznej Wyciek czynnika chłodniczego lub usterka układu chłodniczego Awaria silnika wentylatora jednostki wewnętrznej Usterka czujnika temperatury zewnętrznej Błąd komunikacji jednostki wewnętrznej i zewnętrznej Usterka czujnika temperatury na wylocie... -
Page 14: Część 4. Pilot Bezprzewodowy
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 4. PILOT BEZPRZEWODOWY 1. PRZYCISKI PILOTA GOTE Przycisk Funkcja Włączanie/wyłączanie klimatyzatora. Zwiększa temperaturę/ustawienia czasu. Zmniejsza temperaturę ustawienia czasu. MODE Wybór trybu pracy klimatyzatora: AUTO, COOL (chłodzenie), DRY (osuszanie), FAN (wentylator), HEAT (grzanie). Włączanie/wyłączanie funkcji ECO. Długie naciśnięcie włącza/wyłącza funkcję... -
Page 15: Ikony Na Wyświetlaczu Pilota
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 4. PILOT BEZPRZEWODOWY Przycisk Funkcja MUTE Włączanie/wyłączanie funkcji SILENCE wyciszenia pracy klimatyzatora MODE + TIMER Włączanie/wyłączanie funkcji blokady przycisków CLEAN Włączanie/wyłączanie funkcji autooczyszczania SELF-CLEAN (wybrane modele) FAN + MUTE Włączanie/wyłączanie funkcji delikatnego nawiewu WINDLESS (wybrane modele) HEALTH Włączanie / wyłączanie funkcji oczyszczania powietrza (wybrane modele) ANTI-MILDEW... -
Page 16: Wymiana Baterii
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 4. PILOT BEZPRZEWODOWY Symbol Znaczenie Funkcja snu Funkcje oczyszczyszczania powietrza Funkcja I FEEL Funkcja ogrzewania SMART 8°C Wskaźnik sygnału WiFi Wskaźnik delikatnego nawiewu (wybrane modele) Blokada klawiatury Włączony/wyłączony wyświetlacz Funkcja autooczyszczania Funkcja zapobiegania pleśni UWAGA Wyświetlacz i niektóre funkcje pilota mogą... - Page 17 Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 4. PILOT BEZPRZEWODOWY UWAGA: Jeżeli pilot zostanie ustawiony w trybie chłodzenia, w urządzeniach z wbudowaną pompą ogrzewania nie będzie można aktywować funkcji grzania. Jeśli chcesz zresetować, wyjmij baterie i zainstaluj ponownie wybierając odpowiedni tryb. 3.
-
Page 18: Część 5. Funkcje Urządzenia
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 5. FUNKCJE URZĄDZENIA 1. Tryb chłodzenia (COOL) Funkcja chłodzenia pozwala klimatyzatorowi schładzać pomieszczenie i jednocześnie zmniejszyć wilgotność powietrza. Aby włączyć funkcję chłodzenia (COOL), naciskaj przycisk aż na wyświetlaczu pojawi się symbol Przyciskami i ustaw temperaturę niższą niż w pomieszczeniu. 2. -
Page 19: Tryb Automatyczny (Auto)
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 5. FUNKCJE URZĄDZENIA 6. Tryb automatyczny (AUTO) Tryb automatyczny. Aby ustawić tryb AUTO, naciskaj przycisk aż na wyświetlaczu pojawi się W trybie AUTO tryb pracy klimatyzatora zostanie ustawiony automatycznie zgodnie z temperaturą panującą w pomieszczeniu. 7. -
Page 20: Automatyczne Wachlowanie Żaluzji (Swing)
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 5. FUNKCJE URZĄDZENIA 10. Automatyczne wachlowanie żaluzji (SWING) 1. Naciśnij przycisk SWING, aby włączyć funkcję wachlowania żaluzji, a. Naciśnij przycisk aby włączyć automatyczne wachlowanie żaluzji poziomej w kierunku góra-dół. b. Naciśnij przycisk aby włączyć automatyczne wachlowanie żaluzji pionowych w kierunku lewo-prawo. -
Page 21: Funkcja Display (Wyświetlacz Jednostki Wewnętrznej)
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 5. FUNKCJE URZĄDZENIA 14. Funkcja DISPLAY (wyświetlacz jednostki wewnętrznej) Włącza/wyłącza wyświetlacz LED na panelu klimatyzatora. Naciśnij przycisk aby wyłączyć wyświetlacz LED na panelu urządzenia. Naciśnij ponownie, aby włączyć wyświetlacz LED. 15. Funkcja SNU (SLEEP) Pre-setting automatic operating program. -
Page 22: Funkcja Autooczyszczania (Self-Clean) (Wybrane Modele)
Klimatyzator konsolowy - ANERU AN X CZĘŚĆ 5. FUNKCJE URZĄDZENIA 20. Funkcja autooczyszczania (SELF-CLEAN) (wybrane modele) Opcjonalnie - tylko dla niektórych urządzeń z wbudowaną pompą ciepła. Aby aktywować tę funkcję, najpierw wyłącz jednostkę wewnętrzną, a następnie naciśnij przycisk , usłyszysz sygnał dźwiękowy, na wyświetlaczu LED pojawi się... - Page 23 Klimatyzator konsolowy - ANERU AN X NOTES ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Instrukcja obsługi...
-
Page 24: Gwarancja
WARUNKI GWARANCJI 1. Gwarancja dotyczy kompletnych urządzeń klimatyzacyjnych marki ROTENSO® (zwanych dalej „Klimatyzatorem”) dystrybuowanych przez THERMOSILESIA sp. z o.o. sp. k. i jest ważna wyłącznie na terytorium Rzeczpospolitej Polskiej. 2. THERMOSILESIA sp. z o.o. sp. k. gwarantuje sprawne działanie Klimatyzatora, na który wydana jest niniejsza Karta Gwarancyjna, pod warunkiem korzystania z niego zgodnie z przeznaczeniem i warunkami techniczno- eksploatacyjnymi opisanymi w Instrukcji Obsługi. - Page 25 • wad spowodowanych naprawami, przeróbkami i zmianami konstrukcyjnymi dokonywanymi samodzielnie przez użytkownika lub przez podmiot do tego nieuprawniony; • czynności i części w Instrukcji Obsługi oraz należące do normalnej eksploatacji urządzenia np. konserwacja i wymiana filtrów, wymiana baterii w pilocie; •...
- Page 26 KARTA GWARANCYJNA Gwarancja jest ważna wyłącznie z dowodem zakupu Model jednostki wewnętrznej Numer seryjny Model jednostki zewnętrznej Numer seryjny Pieczęć i podpis sprzedawcy Pieczęć i podpis instalatora Data sprzedaży: Data montażu: Numer faktury: Miejsce montażu: Akceptuję warunki gwarancji oraz potwierdzam odbiór sprawnego sprzętu Pieczęć...
- Page 30 Console air conditioner - ANERU AN X ANERU X - CONSOLE AIR CONDITIONER User manual Contents SAFETY PRECAUTIONS..................................31 PART 1. INDOOR & OUTDOOR UNITS ............................36 Indoor unit......................................36 Outdoor unit ......................................36 Indoor unit display ..................................37 Operating temperature .................................37 PART 2. CLEANING AND MAINTENANCE ..........................38 PART 3.
-
Page 31: Safety Precautions
Console air conditioner - ANERU AN X SAFETY PRECAUTIONS WARNING Only qualified personnel should install and service the equipment. The installation, starting up, and servicing of heating, ventilating, and air-conditioning equipment can be hazardous and requires specific knowledge and training. Improperly installed, adjusted or altered equipment by an unqualified person could result in death or serious injury. - Page 32 Console air conditioner - ANERU AN X PRECAUTIONS INTRODUCTION TO REFRIGERANTS R32 The refrigerants used for air conditioners are environmentally friendly hydrocarbons R32. The two kinds of refrigerants are combustible and odorless. Moreover, they can bum and explode under certain condition. How- ever, there will be no risk of buming and explosion if you comply with the following table to install your air conditioner in a room with an appropriate area and use it correctly.
- Page 33 Console air conditioner - ANERU AN X PRECAUTIONS SAFETY RULES AND RECOMMENDATIONS FOR THE INSTALLER CAUTIONS • Read this guide before installing and using the • The appliance must be fitted with means for appliance. disconnection from the supply mains having a contact separation in all poles that pro vide •...
- Page 34 Console air conditioner - ANERU AN X SAFETY PRECAUTIONS CAUTIONS • This appliance can be used by children a ged • Always use the appliance with the air filter from 8 years and above and persons with mounted . The use of the conditioner without reduced physical, sensory or mental capabilities air filter could cause an excessive accumulation or lack of experience and kn owledge if they...
- Page 35 Console air conditioner - ANERU AN X SAFETY PRECAUTIONS CAUTIONS • In no way alter the characteristics of the appli- • Do not install the appliance in environments ance. where the air could contain gas , oil or sulphur or near sources of heat. •...
-
Page 36: Part 1. Indoor & Outdoor Units
Console air conditioner - ANERU AN X PART 1. INDOOR & OUTDOOR UNITS 1. INDOOR UNIT 1. LCD 2. Air filter 3. Air inlet 4. Front panel 5. Air outlet 6. Outlet Grille 7. Air deflector and flap 8. Refrigerant connecting pipe 2. -
Page 37: Indoor Unit Display
Console air conditioner - ANERU AN X PART 1. INDOOR & OUTDOOR UNITS 3. INDOOR UNIT DISPLAY 1. Operatuin indicator 2. Timing indicator 3. LED display screen 4. Anti-cold indicator 5. Fault indicator 6. Signal-receiving 7. ON/OFF key 4. OPERATING TEMPERATURE Mode Cooling operating Heating operating... -
Page 38: Part 2. Cleaning And Maintenance
Console air conditioner - ANERU AN X PART 2. CLEANING AND MAINTENANCE WARNING • When cleaning, you must shut down the machine and cut off the power supply for more than 5 minutes. • Under no circumstances should the air conditioner be flushed with water. •... - Page 39 Console air conditioner - ANERU AN X PART 2. CLEANING AND MAINTENANCE 3. CLEAN THE FILTER TIP: When you find accumulated dust in the filter, please clean the filter in time to ensure the clean, healthy and efficient operation inside the air conditioner. Take out the filter Clean the filter with Replace the filter...
-
Page 40: Part 3. Troubleshooting
Console air conditioner - ANERU AN X PART 3. TROUBLESHOOTING 1. MALFUNCTIONS Malfunction Possible causes Power failure/plug pilled out Damaged indoor/outdoor unit fan motor Faulty compressor thermomagnetic circuit breaker Faulty protective device or fuses The appliance does not Loose connections or plug pulled out operate It sometimes stops operating to protect the appliance Voltage higher or lower than the voltage range... -
Page 41: Error Code On The Display
Console air conditioner - ANERU AN X PART 3. TROUBLESHOOTING 2. ERROR CODE ON THE DISPLAY CODE Description of the trouble Indoor room temperature sensor fault Indoor pipe temperature sensor fault Outdoor pipe temperature sensor fault Refrigerant system leakage or fault Malfunction of indoor fan motor Outdoor ambient temperature sensor fault Indoor and outdoor communication fault... -
Page 42: Part 4. Remote Control
Console air conditioner - ANERU AN X PART 4. REMOTE CONTROL 1. REMOTE CONTROLLER BUTTONS GOTE Button Function To turn on/off the air conditioner . To decrease temperature, or Timer setting hours. To increase temperature, or Timer setting hours. MODE To select the mode of operation (AUTO, COOL, DRY, FAN, HEAT). -
Page 43: Remote Controller Display
Console air conditioner - ANERU AN X PART 4. REMOTE CONTROL Button Function MUTE To switch-on/off the SILENCE function. MODE + TIMER To activate/deactivate the CHILD-LOCK function. CLEAN To activate/deactivate the SELF-CLEAN function (depending on models). FAN + MUTE To activate/deactivate the WINDLESS function (depending on models). HEALTH To activate/deactivate the air purification functions (depending on models). -
Page 44: Replacement Of Batteries
Console air conditioner - ANERU AN X PART 4. REMOTE CONTROL Symbols Meaning SLEEP function Air purification functions I FEEL function 8°C heating function Signal indicator Gentle wind (some units) Child-Lock Display ON/OFF Self-Clean function Anti-mildew function NOTE The display and some functions of the remote control may vary according to the model. 3. - Page 45 Console air conditioner - ANERU AN X PART 4. REMOTE CONTROL NOTE: If you set the remote control in cooling mode, it will not be possible to activate the heating function in units with a heating pump. If you need to reset, take out the batteries and install again. 3.
-
Page 46: Part 5. Operating Instructions
Console air conditioner - ANERU AN X PART 5. OPERATING INSTRUCTIONS 1. COOLING MODE The cooling function allows the air conditioner to cool the room and reduce Air humidity at the same time. To activate the cooling function (COOL), press the button until the symbol appears on the display. -
Page 47: Auto Mode
Console air conditioner - ANERU AN X PART 5. OPERATING INSTRUCTIONS 6. AUTO MODE Automatic mode. To set the AUTO mode, press the button until appears in the display. In AUTO mode the run mode will be set automatically according to the room temperature. 7. -
Page 48: Swing Function
Console air conditioner - ANERU AN X PART 5. OPERATING INSTRUCTIONS 10. SWING function 1. Press the button SWING to activate the louver, a. Press to activate the horizontal flaps to swing from up to down, the will appear on the remote display. b. -
Page 49: Display Function (Indoor Display)
Console air conditioner - ANERU AN X PART 5. OPERATING INSTRUCTIONS 14. DISPLAY function (Indoor display) Switch ON/OFF the LED display on panel. Press button to switch off the LED display on the panel. Press again to switch on the LED display. 15. -
Page 50: Self-Clean Function (Optional)
Console air conditioner - ANERU AN X PART 5. OPERATING INSTRUCTIONS 20. SELF-CLEAN function (Optional) Only optional for some heating pump inverter appliance. To active this function, turn off the indoor unit at first, then press button then you will hear a beep, will appear on the indoor LED, and will appear on the remote display . - Page 51 Console air conditioner - ANERU AN X NOTES ......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................User manual...
- Page 52 INSTALLER STAMP www.rotenso.com...
