IT

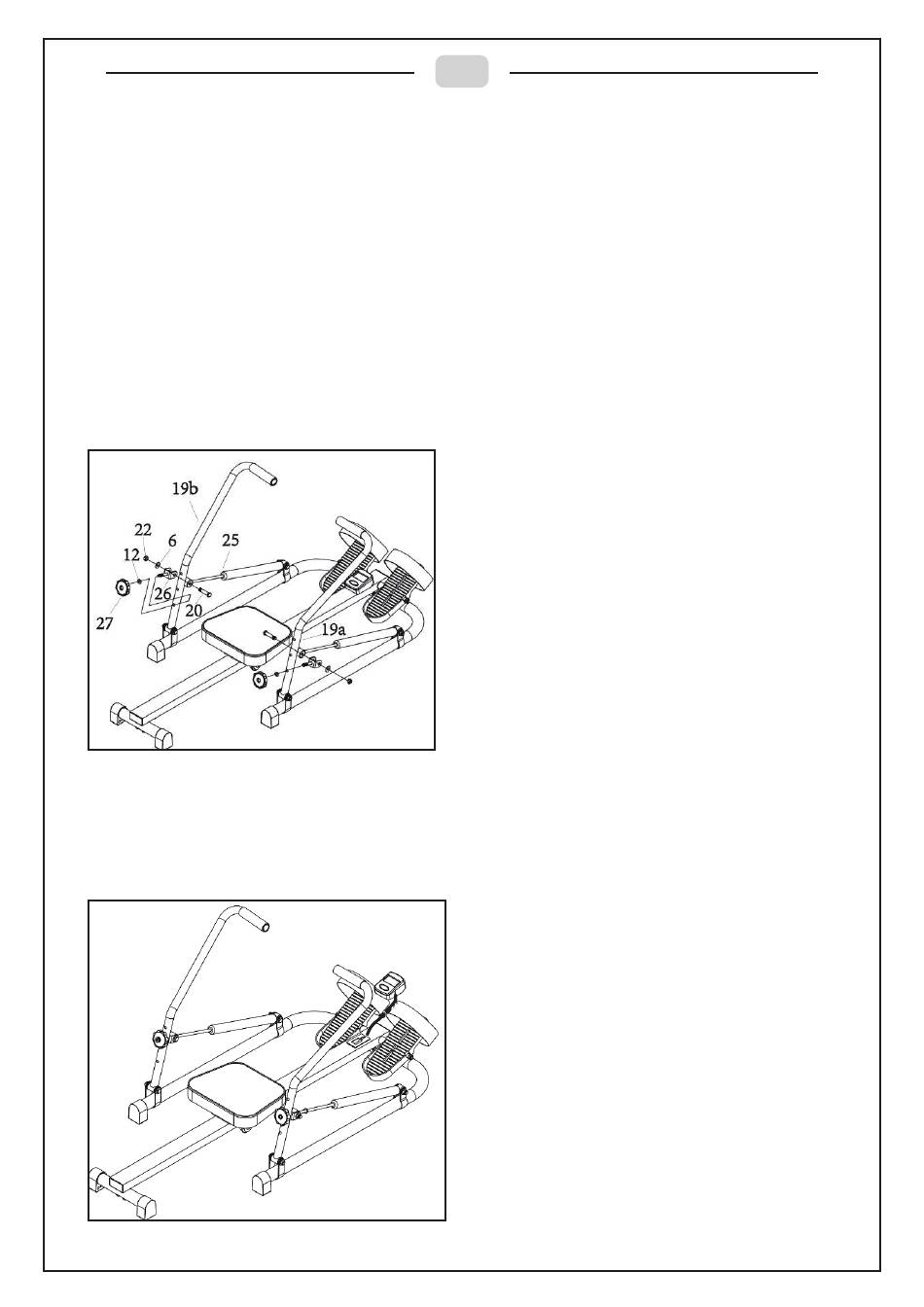

Passo 5:
Stringere la vite di fissaggio (parte 27) nel morsetto ad H (parte 26) e un disco puleggia
(parte 12) sul montante destro del vogatore (19a) e stringere la vite. Ripetere questa
operazione sull'altro lato (19b). I due morsetti ad H devono essere alla stessa altezza
rispettivamente sui montanti sinistro e destro. È possibile capirlo esaminando i numeri sul
telaio del vogatore.
Fissare l'estremità libera del cilindro idraulico (parte 25) mediante un supporto (parte 22),
una rondella (Parte 12) e un dado di controdado (parte 13) all'estremità inferiore del mor-
setto ad H fissato montante del vogatore (26). Il bullone deve essere inserito in modo tale
che sia rivolto dall'esterno del vogatore verso l'interno. Ripetere questa operazione sull'al-
tro lato.
Passo 6:
Trascinare il cavo del computer attraverso il foro sulla parte superiore del montante princi-
pale (1) e collegarlo al cavo del sensore (28) come mostrato in figura. Spingere il comput-
er nella staffa di supporto corrispondente sulla parte superiore del montante principale.
