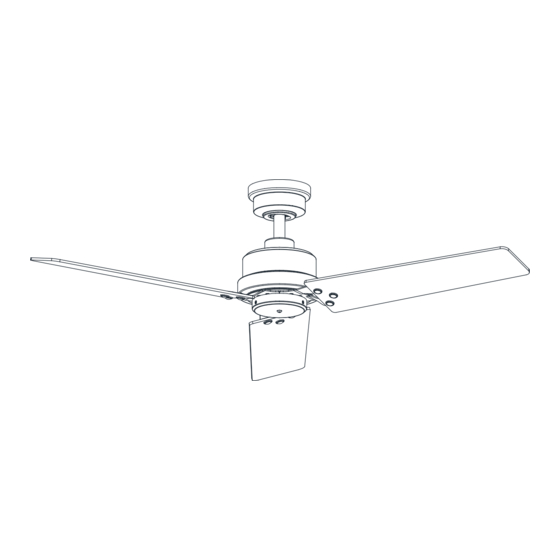

52-inch ceiling fan
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Scan for text based
customer support
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ceiling fan. We strive to continually create
quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
USE AND CARE GUIDE
STANCE 52-INCH CEILING FAN
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
To view an instructional video on how to install this product:
1. Go to www.homedepot.com and enter either the Item or Model number, found in the top
right corner of the cover of this instruction manual, in the search eld.
2. Click on your product from the list of search results and click on the video link in the
"Product Overview" section.
Thank you for choosing Hampton Bay!
/
HAMPTONBAY.COM
THANK YOU
Item #1008 545 426
UL Model #52-STAN
Scan for online product
warranty information
Model #92395

Advertisement

Chapters

Table of Contents
loading

Related Manuals for HAMPTON BAY STANCE 52-STAN 52-STAN

Summary of Contents for HAMPTON BAY STANCE 52-STAN 52-STAN

  • Page 1 THANK YOU We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this ceiling fan. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.

  • Page 2: Table Of Contents

    Table of Contents Table of Contents ..............2 Assembly ................7 Safety Information ............... 2 Operation ................15 Warranty ................3 Care and Cleaning ............. 16 Pre-Installation ..............3 Troubleshooting ..............16 Installation ................6 Safety Information READ AND SAVE THESE INSTRUCTIONS. WARNING: To reduce the risk of personal injury, do not bend the blade brackets (also referred to as flanges) during assembly or after installation.

  • Page 3: Warranty

    Warranty The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a lifetime after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of one year after the date of purchase by the original purchaser.
  • Page 4 Pre-Installation (continued) HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Part Description Quantity Blade attachment screws Blade bracket screws Wire connecting nut Hanger pin Locking pin Machine screw Short tapered screw Long tapered screw...
  • Page 5 Pre-Installation (continued) PACKAGE CONTENTS ON / OFF 3 SPEED Part Description Quantity Part Description Quantity Slide-on mounting bracket Blade (inside canopy) Remote control Ball/downrod assembly Receiver Canopy Battery Decorative motor collar cover Extension wire Fan motor assembly Blade bracket Switch cup cover Decorative nut Remote control cradle with toggle IMPORTANT: This product and/or components are governed by...

  • Page 6: Installation

    Installation MOUNTING OPTIONS NOTE: You may need a longer downrod to maintain WARNING: To reduce the risk of fire, electric shock proper blade clearance when installing on a steep, sloped or personal injury, mount to an outlet box marked ceiling. The maximum angle allowable is 20° away from “Acceptable for fan support of 35 lb (15.9 kg) or less”, horizontal.
  • Page 7 Assembly - Standard Ceiling Mount Preparing for mounting □ Remove the magnetic canopy bottom cover (JJ) from the canopy (C) by pulling it off. □ Loosen the two canopy screws (LL) located in the bottom of the mounting bracket (A). □...

  • Page 8: Assembly

    Assembly - Standard Ceiling Mount (continued) Assembling the fan CAUTION: To ensure wobble-free operation and to avoid damage to the fan, the downrod (B) and the setscrew (KK) must be completely tightened. WARNING: Failure to properly install the locking pin (EE) could result in the fan becoming loose and possibly falling.
  • Page 9 Assembly - Hanging the Fan (continued) Hanging the fan □ Carefully lift the fan motor assembly (E) up to the slide-on mounting bracket (A). □ Insert the ball portion of the ball/downrod assembly (B) into the socket of the slide-on mounting bracket (A). □...
  • Page 10 Assembly - Hanging the Fan (continued) Wiring the receiver to the household wiring WARNING: To avoid possible electrical shock, turn the electricity off at the main fuse box before Outlet Box wiring. If you feel you do not have enough electrical wiring knowledge or experience, contact a licensed electrician.
  • Page 11 Assembly - Hanging the Fan (continued) Mounting the fan-motor assembly (standard mount) WARNING: When using the standard ball/downrod mounting, the tab in the ring at the bottom of the mounting bracket must rest in the groove of the hanger ball. Failure to properly seat the tab in the groove could cause damage to the wiring.
  • Page 12 Assembly - Attaching the Fan Blades Attaching the blades to the blade brackets □ Attach blade (G) to blade bracket (L) using the decorative nuts (M) and blade attachment screws (AA) provided. Insert a blade attachment screw (AA) through a hole in the blade (G) and the blade bracket (L) and into the decorative nut (M).
  • Page 13 Pairing multiple remote controls to one ceiling fan NOTE: The fan can be controlled by up to three remote controls. To order extra remote controls, please call Hampton Bay customer service 1-855-HD-HAMPTON. NOTE: The fan can only be controlled by 3 remote controls maximum at the same time after “Learning”.
  • Page 14 Assembly - Mounting the remote wall cradle NOTE: The remote wall cradle is designed to allow you to access an existing switch. The remote wall cradle can be mounted on the wall or to the face plate of a standard toggle switch or a paddle switch.
  • Page 15 Operating Your Fan and Remote Control LED SPEED INDICATOR LEDs will illuminate to the corresponding speed: LED speed 1 Light - Low indicator 2 Lights - Medium 3 Lights - High Fan ON/OFF FAN ON/OFF ON / OFF Press and release the fan button to turn the fan on or off. Increases fan FAN SPEED speed...

  • Page 16: Care And Cleaning

    Care and Cleaning WARNING: Make sure the power is off before cleaning your fan. □ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling. □...
  • Page 17 Questions, problems, missing parts? Before returning to the store, call Hampton Bay Customer Service 8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday 1-855-HD-HAMPTON HAMPTONBAY.COM Retain this manual for future use. Scan for text based...
  • Page 18 GRACIAS POR TU COMPRA Apreciamos la plena confianza que has depositado en Hampton Bay con la compra de este ventilador de techo. Nos esforzamos constantemente por crear productos de calidad diseñados para tu hogar. Visítanos por Internet para ver nuestra línea completa de productos disponibles a fin de satisfacer tus necesidades de mejoras del hogar.
  • Page 19 Tabla de contenido Tabla de contenido .............. 2 Ensamblaje ................7 Información de seguridad........... 2 Funcionamiento ..............15 Garantía ................3 Mantenimiento y limpieza ..........16 Preinstalación ..............3 Solución de problemas ............. 16 Instalación ................6 Información de seguridad ADVERTENCIA: Para reducir el riesgo de lesiones LEE Y GUARDA ESTAS INSTRUCCIONES.

  • Page 20: Garantía

    Garantía El proveedor garantiza de por vida que el motor del ventilador no presenta defectos de fabricación ni de materiales al momento del envío desde la fábrica hasta después de la fecha de adquisición por el comprador original. El proveedor también garantiza, por un año a partir de la fecha de adquisición por el comprador original, que ninguna de las demás piezas del ventilador, excluyendo las aspas de vidrio o acrílico, presenta defectos de fabricación ni de materiales al momento del envío desde la fábrica.
  • Page 21 Preinstalación (continuación) HERRAJES INCLUIDOS NOTA: Los herrajes no se muestran en tamaño real. Pieza Descripción Cantidad Tornillos para fijar aspas Tornillos para soporte de aspas Tuerca para conectar cables Pasador de soporte Pasador de cierre Tornillo de la unidad Tornillo cónico corto Tornillo cónico largo...
  • Page 22 Preinstalación (continuación) CONTENIDO DEL PAQUETE ON / OFF 3 SPEED Pieza Descripción Cantidad Pieza Descripción Cantidad Soporte de montaje deslizante Aspa (dentro de la cubierta) Control remoto Conjunto de tubo bajante/esfera Receptor Cubierta Batería Cubierta decorativa del collarín del Cable de extensión motor Soporte de aspa Ensamblaje del motor del ventilador...

  • Page 23: Instalación

    Instalación OPCIONES DE MONTAJE NOTA: Tal vez necesites un tubo bajante más largo para ADVERTENCIA: Para reducir el riesgo de incendio, descarga mantener la altura mínima adecuada de las aspas, al instalar eléctrica o lesiones personales, instala solo en una caja el ventilador en un techo inclinado.
  • Page 24 Ensamblaje - Montaje estándar en techo Preparación para el montaje □ Retira la tapa inferior magnética (JJ) de la cubierta (C), tirando de ella hasta soltarla. □ Afloja los dos tornillos de la cubierta (LL) ubicados en la parte inferior del soporte de montaje (A). □...

  • Page 25: Ensamblaje

    Ensamblaje - Montaje estándar en techo (continuación) Cómo ensamblar el ventilador PRECAUCIÓN: Para asegurarte de que no hay oscilación y evitar daños al ventilador, el tubo (B) y el tornillo del fijación (KK) tienen que quedar completamente ajustados. ADVERTENCIA: Si no instalas correctamente el pasador de cierre (EE) es posible que el ventilador se afloje y caiga.
  • Page 26 Ensamblaje - Cómo colgar el ventilador (continuación) Cómo colgar el ventilador □ Levanta con cuidado el conjunto motor-ventilador (E) hasta el soporte de montaje deslizante (A). □ Inserta la bola del conjunto del tubo bajante/esfera (B) en el casquillo del soporte de montaje deslizante (A). □...
  • Page 27 Ensamblaje - Cómo colgar el ventilador (continuación) Cómo cablear el receptor al cableado del hogar ADVERTENCIA: Para evitar posible descarga eléctrica, desconecta la electricidad en la caja principal de fusibles Caja antes de cablear. Si crees que no tienes suficiente eléctrica conocimiento o experiencia sobre cableado eléctrico, contacta a un electricista certificado.
  • Page 28 Ensamblaje - Cómo colgar el ventilador (continuación) Cómo montar el conjunto motor- ventilador (montaje estándar) ADVERTENCIA: Cuando uses el conjunto del tubo bajante/ esfera estándar, la pestaña en el aro en la parte inferior del soporte de montaje debe encajar en la ranura de la esfera de soporte.
  • Page 29 Ensamblaje - Cómo fijar las aspas del ventilador Cómo fijar las aspas a sus soportes □ Fija el aspa (G) a su soporte (L) con las tuercas decorativas (M) y los tornillos de fijación de aspas (AA) que se incluyen. Inserta un tornillo de fijación de aspa (AA) a través del orificio del aspa (G), su soporte (L) y la tuerca decorativa (M).
  • Page 30 NOTA: El ventilador se puede controlar con hasta tres controles remotos. Para pedir controles remotos adicionales, llama al servicio de atención al cliente de Hampton Bay 1-855-HD-HAMPTON. NOTA: El ventilador sólo puede ser controlado por 3 controles remotos como máximo al mismo tiempo después del "Aprendizaje". Si emparejas un cuarto control remoto con el ventilador, el primer control remoto se borrará...
  • Page 31 Ensamblaje - Montaje del soporte remoto de pared NOTA: El soporte de pared remoto está diseñado para permitirte acceder a un interruptor existente. El soporte de pared remoto puede montarse en la pared o en la placa frontal de un interruptor de palanca estándar o de un interruptor de paleta.
  • Page 32 Cómo usar tu ventilador y control remoto INDICADOR DE VELOCIDAD LED Los LED se iluminarán a la velocidad correspondiente. Indicador de 1 Luz - Baja velocidad LED 2 luces - Mediano 3 Luces - Alto Ventilador VENTILADOR ENCENDIDO/APAGADO (ON/OFF) encendido/ ON / OFF apagado (on/off) Presiona y suelta el botón para encender o apagar el ventilador.

  • Page 33: Mantenimiento Y Limpieza

    Mantenimiento y limpieza ADVERTENCIA: Asegúrate de que la corriente esté apagada antes de limpiar el ventilador. □ Debido al movimiento natural del ventilador, algunas conexiones pueden aflojarse. Revisa dos veces al año las conexiones de soporte, los soportes y los accesorios de las aspas. Comprueba que estén seguros. No es necesario desmontar el ventilador del techo. □...
  • Page 34 ¿Preguntas, problemas, piezas faltantes? Antes de devolver a la tienda, llama al servicio al cliente de Hampton Bay entre 8:00 a.m. y 7:00 p.m. (hora del Este), de lunes a viernes, y los sábados de 9:00 a.m. a 6:00 p.m. (hora del Este) 1-855-HD-HAMPTON HAMPTONBAY.COM...
