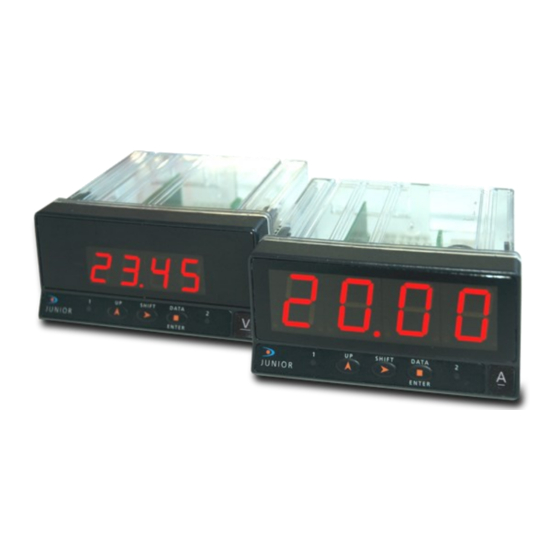

JR-E / JR20-E
ESPAÑOL
INDICADOR DIGITAL PARA ENTRADAS DE TENSIÓN Y CORRIENTE AC/DC
MANUAL TÉCNICO ................................................................................................ 2/23
FRANÇAIS
INDICATEUR DIGITAL POUR ENTRÉE TENSION ET COURANT AC/DC
MANUEL UTILISATEUR ........................................................................................24/45
ENGLISH
DPM FOR DC/AC VOLTAGE AND DC/AC CURRENT INPUT SIGNAL
USER MANUAL ....................................................................................................46/67
SERIE KOSMOS
www.ditel.es
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Ditel KOSMOS JUNIOR-E
Summary of Contents for Ditel KOSMOS JUNIOR-E
- Page 1 INDICADOR DIGITAL PARA ENTRADAS DE TENSIÓN Y CORRIENTE AC/DC MANUAL TÉCNICO .………………………………………………………………………………….. 2/23 FRANÇAIS INDICATEUR DIGITAL POUR ENTRÉE TENSION ET COURANT AC/DC MANUEL UTILISATEUR …..………………………………………………………………………..24/45 ENGLISH DPM FOR DC/AC VOLTAGE AND DC/AC CURRENT INPUT SIGNAL USER MANUAL ……………………………………………………………………………………….46/67 SERIE KOSMOS www.ditel.es...
-
Page 2: Table Of Contents
Menú de Bloqueo ......................18 OPCIÓN DE SALIDA Descripción ........................19 Descripción de los modos de funcionamiento ..............19 Modo de actuación HI/LO ..................19 Temporización ......................19 Histéresis asimétrica ....................19 Instalación ........................20 ESPECIFICACIONES Especificaciones técnicas ....................21 SERIE KOSMOS www.ditel.es... -
Page 3: Información General
Leer completamente las instrucciones relacionadas cuando aparezca este símbolo con el fin de conocer la naturaleza del peligro potencial y las acciones a tomar para evitarlo. ATENCIÓN: Posibilidad de choque eléctrico. Equipo protegido por aislamiento doble o aislamiento reforzado SERIE KOSMOS www.ditel.es... -
Page 4: Mantenimiento
Esta garantía no podrá ser aplicada en caso de uso indebido, conexionado o manipulación erróneos por parte del comprador. El alcance de esta garantía se limita a la reparación del aparato declinando el fabricante cualquier otra responsabilidad que pudiera reclamársele por incidencias o daños producidos a causa del mal funcionamiento del instrumento. SERIE KOSMOS www.ditel.es... -
Page 5: Declaración De Conformidad
JR-E / JR20-E Declaración de conformidad Para obtener la declaración de conformidad correspondiente a este modelo entre en nuestra web www.ditel.es, donde dicho documento, el manual técnico y resto de información de interés, pueden ser descargados libremente. SERIE KOSMOS www.ditel.es... -
Page 6: Descripción Del Aparato
Para desmontar el instrumento del panel, desbloquear las pinzas levantando ligeramente las lengüetas traseras y deslizarlas en el sentido inverso al de montaje. SERIE KOSMOS www.ditel.es... -
Page 7: Display Y Teclado
La sección de los cables debe ser 0.25mm². Antes de conectar los cables de señal, debe verificarse que el tipo de señal y el rango de entrada sean los adecuados. No conectar simultáneamente más de una señal de entrada al aparato. SERIE KOSMOS www.ditel.es... -
Page 8: Recomendaciones De Conexionado Para Las Señales De Entrada
1500Vrms durante 1 minuto entre los terminales de señal (CN2) y alimentación (CN1). 2500Vrms durante 1 minuto entre los terminales de señal (CN2) y relés (CN3 y CN4). 2500Vrms durante 1 minuto entre los terminales de alimentación (CN1) y relés (CN3 y CN4). SERIE KOSMOS www.ditel.es... -
Page 9: Entradas ±1A Dc Y 0-1A Ac
(I), no haga que se supere la potencia del transformador utillizado. De lo contrario se produciría una pérdida de linealidad en la medida. Para este rango de entrada la resistencia (R ) del shunt interno del indicador es de 0.014. SERIE KOSMOS www.ditel.es... -
Page 10: Entradas Shunt ±60Mv Dc/±100Mv Dc Y 0-60Mv Ac/0-100Mv Ac
Leer las recomendaciones y datos relacionados de las páginas 7 y 8. IMPORTANTE: Para garantizar la seguridad eléctrica de acuerdo con la norma EN 61010-1 deberá instalarse como medida de protección un fusible externo de 8A/250V. 8A/250V MÁX. SERIE KOSMOS www.ditel.es... -
Page 11: Configuración De La Entrada
El primer menú que aparece corresponde a la configuración de entrada. Éste, a su vez, se compone de cuatro submenús, una para cada tipo de entrada: tensión DC (UDC), tensión AC (UAC), corriente DC (AdC) y corriente AC (AAC). SERIE KOSMOS www.ditel.es... -
Page 12: Tensión Dc Y Ac
Dentro de los submenús para las entradas de corriente DC y AC las opciones de escala disponibles son idénticas: RANGOS DE SEÑAL: A DC: ±5A y ±1A A AC: 0-5A y 0-1A mV DC: Shunts ±100mV y ±60mV mV AC: Shunts 0-100mV y 0-60mV SERIE KOSMOS www.ditel.es... -
Page 13: Configuración Del Display
DISPLAY 2 una medida de corriente de mediante shunt DISP.1 60mV. El punto decimal se (00.00) ha situado entre el segundo y tercer dígito del display. INPUT 1 INPUT 2 INPUT 1 INPUT 2 INP.1 INP.2 (00.00) (60.00) SERIE KOSMOS www.ditel.es... -
Page 14: Configuración Del Display Por El Usuario
único parámetro a configurar. Se realiza de igual forma a la descrita anteriormente. No es posible en este caso escalar el display, se asume el funcionamiento como escala fija calibrada en función del tipo de entrada escogido. SERIE KOSMOS www.ditel.es... -
Page 15: Configuración De Los Setpoints
Si la opción de salida de dos relés se desinstala, el aparato mantiene en memoria la última configuración realizada aunque no pueda ser visualizada. De este modo, no se hace necesario volver a configurar este aspecto cuando se vuelva a instalar la tarjeta de salida si se desea mantener esa última configuración. SERIE KOSMOS www.ditel.es... -
Page 16: Funciones Disponibles Por Teclado
ENTER y mientras se muestra la indicación “Pro” pulsar de nuevo ENTER durante al menos 5 segundos. Acto seguido se muestra la indicación “00”, mediante las teclas correspondientes se introducirá el código 74. Finalmente pulsaremos ENTER para restablecer la configuración de fábrica. El aparato vuelve luego automáticamente a modo RUN. SERIE KOSMOS www.ditel.es... -
Page 17: Acceso Al Menú De Bloqueo De La Configuración
(por defecto este CodE código es 0000). Finalmente pulsaremos ENTER para acceder a configurar el nivel de bloqueo deseado 0000 en cada caso. Si el código de seguridad introducido es incorrecto, el instrumento vuelve automáticamente al modo RUN. SERIE KOSMOS www.ditel.es... -
Page 18: Bloqueo De La Configuración
Si no se prevee realizar cambios se recomienda efectuar un bloqueo total. Cambie el código por defecto y anote su nuevo código personal en lugar seguro. SERIE KOSMOS www.ditel.es... -
Page 19: Opción De Salida Descripción
Nótese que la activación de las salidas no se ve alterada por la histéresis y se efectúa justo en el momento en que es alcanzado, en cada caso, el punto de consigna ‘SET’. Retardo por histéresis para OUT1 en modo HI y OUT2 en modo LO SERIE KOSMOS www.ditel.es... -
Page 20: Instalación
Una vez montada, y encajado de nuevo el aparato, los conectores deberan salir por el orificio obtenido. SERIE KOSMOS www.ditel.es... -
Page 21: Especificaciones Especificaciones Técnicas
Impedancia de entrada para shunt 100mV ...... 2.5k Máxima sobrecarga permanente: 0-1A ................. 1.2A RANGO RESOLUCIÓN PRECISIÓN 0-5A ................7A 0-60mV ..............20V ±20V ±(0.05%L + 25mV) 0-100mV ..............20V ±200V 10mV ±(0.05%L + 250mV) ±600V 25mV ±(0.05%L + 0.7V) SERIE KOSMOS www.ditel.es... - Page 22 En caso de utilizar los relés con cargas inductivas, se aconseja conectar una red RC en bornes de la bobina (preferentemente) o de los contactos, con el fin de atenuar los fenómenos electromagnéticos y alargar la vida de los contactos. SERIE KOSMOS www.ditel.es...
- Page 23 JR-E / JR20-E NOTAS: DISEÑOS Y TECNOLOGÍA, S.A. Tel. +34 933 394 758 Xarol, 6-B P.I. Les Guixeres Fax +34 934 903 145 08915 Badalona (Barcelona) - España. Email: comercial@ditel.es ; web: SERIE KOSMOS www.ditel.es 30728432 20230202...
- Page 24 Diagramme du menu ....................40 OPTION DE SORTIE Description générale ..................... 41 Description des modes de fonctionnement ..............41 Mode de actuation HI/LO ................... 41 Temporisation ......................41 Hystérésis asymétrique ....................41 Installation ........................42 SPÉCIFICATIONS TECHNIQUES Spécifications techniques ....................43 SERIE KOSMOS www.ditel.es...
- Page 25 ATTENTION: Probabilité de danger. Lorsque ce symbole apparaît lire les instructions complètes afin de connaître la nature du danger potentiel et les mesures à prendre pour l'éviter. ATTENTION: Risque de choc électrique. Appareil protégé par double isolement ou isolement renforcé. SERIE KOSMOS www.ditel.es...
- Page 26 La validité de cette garantie se limite a la réparation de l’appareil et n’entraîne pas la responsabilité du fabricant quant aux incidents ou dommages causés par le mauvais fonctionnement de l’instrument. SERIE KOSMOS www.ditel.es...
- Page 27 JR-E / JR20-E Déclaration de conformité Pour obtenir la déclaration de conformité correspondant à ce modèle, veuillez accéder à notre site web www.ditel.es, où ce document ainsi que le manuel technique et d'autres informations d'intérêt peuvent être téléchargés librement. SERIE KOSMOS...
- Page 28 Les clips sont autobloquants. Appuyer légèrement jusqu’à obtenir l’union entre l’instrument le joint et le panneau. Pour démonter l’instrument du panneau débloquer les clips en soulevant légèrement les pattes arrière et faire glisser dans le sens contraire au montage. SERIE KOSMOS www.ditel.es...
- Page 29 - La section des câbles doit être 0.25mm². Avant de raccorder les câbles de signal, vous devez vérifier que le type de signal et la plage d’entrée sont adéquats. Ne pas connecter plus d'1 signal d'entrée simultanément à l'appareil. SERIE KOSMOS www.ditel.es...
- Page 30 1500Vrms durant 1 minute entre les bornes de signal (CN2) et d’alimentation (CN1). 2500Vrms durant 1 minute entre les bornes de signal (CN2) et de relais (CN3 et CN4). 2500Vrms durant 1 minute entre les bornes d’alimentation (CN1) et de relais (CN3 et CN4). SERIE KOSMOS www.ditel.es...
- Page 31 (R1+R2+Ri) associée à l'intensité maximale (I), ne dépasse pas la puissance nominale du transformateur. En cas contraire, il y a une perte de linéarité dans la mesure. Pour cette plage de mesure la résistance (Ri) du shunt interne de l’indicateur est de 0.014. SERIE KOSMOS www.ditel.es...
- Page 32 RELAIS 2 RELAIS 1 Lire les recommandations de connexion page 7 et 8. IMPORTANT: Pour garantir la sécurité selon la norme EN 61010-1 il doit être installé, comme mesure de 8A/250V MAX. protection, un fusible extérieur de 8A/250V. SERIE KOSMOS www.ditel.es...
- Page 33 Configuration de l’entrée Le premier menu qui apparaît correspond à la configuration de l’entrée. Celui-ci se compose de quatre sous- menus, un pour chaque type d'entrée: tension DC (UdC), tension AC (UAC), courant DC (AdC) et courant AC (AAC). SERIE KOSMOS www.ditel.es...
- Page 34 Dans les sous-menus pour les entrées de courant DC et AC les plages disponibles sont identiques: PLAGES D´ENTRÉE: A DC: ±5A et ±1A A AC: 0-5A et 0-1A mV DC: Shunts ±100mV et ±60mV mV AC: Shunts 0-100mV et 0-60mV SERIE KOSMOS www.ditel.es...
- Page 35 DISPLAY 1 DISPLAY 2 mesure de courant avec DISP.1 un shunt de 5A et 60mV. (00.00) Le point décimal est situé au deuxième digit de INPUT 1 INPUT 2 INPUT 1 INPUT 2 l’affichage. INP.1 INP.2 (00.00) (60.00) SERIE KOSMOS www.ditel.es...
- Page 36 à la configuration du filtre qui est alors le seul paramètre à configurer. Elle s’effectue de manière similaire à celle décrite ci- dessus. Dans cette configuration on travaille avec un échelle fixe calibrée selon le type d’entrée qui ne peut pas être changée par l’utilisateur. SERIE KOSMOS www.ditel.es...
- Page 37 Si l'option de sortie de deux relais est désinstallée, bien que le menu ne soit plus visible, l'appareil conserve en mémoire la dernière configuration effectuée. Dans le cas oú on réinstalle la carte et qu’on conserve la même configuration, il n’est pas nécessaire reconfigurer cette option. SERIE KOSMOS www.ditel.es...
- Page 38 “Pro”. L’indication “00” apparaît, composer le code “74”, en utilisant les touches à cet effet, puis appuyez sur ENTER pour valider. La configuration d’usine de l’instrument est automatiquement chargée et l’appareil revient en mode RUN. SERIE KOSMOS www.ditel.es...
- Page 39 à cet effet, puis appuyez sur ENTER pour valider (par défaut, le code d’accès CodE est 0000). Enfin, appuyez sur ENTER pour entrer dans le menu de verrouillage de la 0000 configuration. Si l’on entre un code incorrect, l'appareil revient en mode RUN. SERIE KOSMOS www.ditel.es...
- Page 40 Une fois tous les paramètres de l'instrument configurés il est recommandé faire un verrouillage de l’appareil, partiel si les paramètres vont êtres modifiés fréquemment, ou total en cas contraire. Changer le code d’accès original par un nouveau code personnel et le garder dans un endroit sûr. SERIE KOSMOS www.ditel.es...
- Page 41 L’activation des sorties n’est pas modifiée par l'hystérésis et se produit juste au moment oú est atteint, la valeur ‘SET’ du point de consigne. Retard par hystérésis pour OUT1 en mode HI et pour OUT2 en mode LO SERIE KOSMOS www.ditel.es...
- Page 42 ATTENTION: Avant d’installer ou de retirer l’option de sortie, il faut déconnecter l’alimentation et les signaux connectés à l’instrument. Une fois la carte en place et le boîtier remonté, les connecteurs sortent par l’orifice. SERIE KOSMOS www.ditel.es...
- Page 43 Impédance d’entrée pour shunt 60mV ......2.5k Impédance d’entrée pour shunt 100mV ......2.5k ±20V ±(0.05%L + 25mV) Surcharge maximale permanente: 0-1A ................. 1.2A ±200V 10mV ±(0.05%L + 250mV) 0-5A ................7A 0-60mV ..............20V ±600V 25mV ±(0.05%L + 0.7V) 0-100mV ..............20V SERIE KOSMOS www.ditel.es...
- Page 44 Lors de l'utilisation des relais avec des charges inductives, nous recommandons de raccorder un réseau RC aux bornes de la bobine (de préférence) ou des contacts, afin réduire phénomènes électromagnétiques et de prolonger la durée de vie des contacts. SERIE KOSMOS www.ditel.es...
- Page 45 JR-E / JR20-E NOTES: DISEÑOS Y TECNOLOGÍA, S.A. Tel. +34 933 394 758 Xarol, 6-B P.I. Les Guixeres Fax +34 934 903 145 08915 Badalona (Barcelona) - España. Email: comercial@ditel.es ; web: SERIE KOSMOS www.ditel.es 30728432 20230202...
- Page 46 CONFIGURATION LOCK-OUT Lock-out menu ......................63 OUTPUT OPTION Description ........................64 Function modes description ................... 64 HI/LO mode activation ....................64 Time delay ........................ 64 Asymmetrical hysteresis ..................... 64 Installation ........................65 SPECIFICATIONS Technical specifications ....................66 SERIE KOSMOS www.ditel.es...
- Page 47 WARNING: Potential risk of danger. Read completely related instructions when this symbol appears in order to know the potential risk and to know how to avoid it. WARNING: Risk of electric shock. Instrument protected by double isolation or reinforced isolation. SERIE KOSMOS www.ditel.es...
- Page 48 This warranty does not apply to defects resulting from action of the customer such as mishandling or improper interfacing. The liability under this warranty shall extend only to the repair of the instrument; no responsability is asumed by the manufacturer for any damage which may result from its use. SERIE KOSMOS www.ditel.es...
- Page 49 JR-E / JR20-E Conformity declaration To obtain the declaration of conformity corresponding to this model enter our website www.ditel.es, where this document, the technical manual and other information of interest can be downloaded freely. SERIE KOSMOS www.ditel.es...
- Page 50 To remove the instrument from the panel, pull outwards the rear fixing clips latching tabs until they are disengaged, then slide fixing clips back over the case. SERIE KOSMOS www.ditel.es...
- Page 51 Cables section should be 0.25 mm². Before connecting signal wires, signal type and input range should be verified to be within the right limits. Do not connect simultaneously more than one input signal to the meter. SERIE KOSMOS www.ditel.es...
- Page 52 1500Vrms for 1 minute to signal terminals (CN2) and power terminals (CN1). 2500Vrms for 1 minute to signal terminals (CN2) and relays terminals (CN3 y CN4). 2500Vrms for 1 minute to power terminals (CN1) and relays terminals (CN3 y CN4). SERIE KOSMOS www.ditel.es...
- Page 53 (I) and total resistance of the measuring circuit (R ), otherwise there would be a linearity loss in the measure. For this input range the resistance (R ) of the indicator internal shunt is 0.014 SERIE KOSMOS www.ditel.es...
- Page 54 200V DC/AC MAX. Realays output WARNING: RELAY 2 RELAY 1 Read recommendations and related data on pages 7 and 8. IMPORTANT: To guarantee electrical safety according to EN 61010-1 a protective 8A/250V external fuse must be installed. 8A/250V MAX. SERIE KOSMOS www.ditel.es...
- Page 55 ENTER key, display indicates “StorE” and the unit goes back again to RUN mode. Input configuration The first menu corresponds to input configuration. This, in turn, consists of four submenus, one for each input type: DC voltage (UDC), AC voltage (UAC), DC current (AdC) and AC current (AAC). SERIE KOSMOS www.ditel.es...
- Page 56 DC and AC current Available range options for DC and AC input current are identical: SIGNAL RANGES: A DC: ±5A and ±1A A AC: 0-5A and 0-1A mV DC: ±100mV and ±60mV Shunts mV AC: 0-100mV and 0-60mV Shunts SERIE KOSMOS www.ditel.es...
- Page 57 5A current measure using a (05.00) DISPLAY 1 DISPLAY 2 60mV shunt. Decimal point is situated between second and DISP.1 third digit of the display. (00.00) INPUT 1 INPUT 2 INPUT 1 INPUT 2 INP.1 INP.2 (00.00) (60.00) SERIE KOSMOS www.ditel.es...
- Page 58 For any of the available input types, the only parameter to configure is the filter and its configuration is done in the same way as described above. FiLt Display scaling is not available in this case, the unit will assume a fixed calibrated range depending on input type previously configured. SERIE KOSMOS www.ditel.es...
- Page 59 If 2RE output option card is uninstalled, the instrument keeps setpoints last configuration in memory, though it can not be visualized. Thanks to this feature there will be no need to reconfigure relays setting when 2RE output option is again installed if the same configuration is required. SERIE KOSMOS www.ditel.es...
- Page 60 To access this menu from RUN mode, press ENTER key and while display shows “Pro” press again ENTER for at least 5 seconds. Display shows now “00” and ‘74’ code must be introduced through SHIFT and UP keys. Finally press ENTER to validate configuration and back to RUN mode. SERIE KOSMOS www.ditel.es...
- Page 61 Display shows now “CodE” and then “0000”. Desired security code must be introduced through SHIFT and UP keys (by default this code is 0000). CodE Finally press ENTER to begin with lock-out level configuration. If entered security code is wrong, the instrument will go back to RUN mode. 0000 SERIE KOSMOS www.ditel.es...
- Page 62 A total lock-out is recommended when configuration parameters will be constant for a long time. Changing default security code and keep new one in a safe place is also strongly recommended. SERIE KOSMOS www.ditel.es...
- Page 63 ‘hys-1’ delay as indicated on the right figure. Note that outputs activation is not affected by hysteresis and they activate in each case just when setpoint ‘SET’ is reached by display. Hysteresis delay for OUT1 (HI mode) and for OUT2 (LO mode) SERIE KOSMOS www.ditel.es...
- Page 64 Disconnect all power and rest of input signals connected to the indicator before installing or extracting the output option card. Once 2RE is installed and instrument is again inside the case, 2RE connectors should come out through the obtained orifice as this figure shows. SERIE KOSMOS www.ditel.es...
- Page 65 0-100mV shunt range input impedance ......2.5k Maximum permanent overload: RANGE RESOLUTION ACCURACY 0-1A ................. 1.2A 0-5A ................7A ±20V ±(0.05%rdg + 25mV) 0-60mV ..............20V 0-100mV ..............20V ±200V 10mV ±(0.05%rdg + 250mV) ±600V 25mV ±(0.05%rdg + 0.7V) SERIE KOSMOS www.ditel.es...
- Page 66 In case that the outputs are used to drive inductive loads, it is recommended to add an RC network between the coil terminals (preferably) or between the relay contacts, to limit electromagnetic effects and to extend contacts life. SERIE KOSMOS www.ditel.es...
- Page 67 JR-E / JR20-E NOTES: DISEÑOS Y TECNOLOGÍA, S.A. Tel. +34 933 394 758 Xarol, 8-C P.I. Les Guixeres Fax +34 934 903 145 SERIE KOSMOS www.ditel.es 08915 Badalona (Barcelona) - Spain. Email: comercial@ditel.es ; web: www.ditel.es 30727432 20230202...
