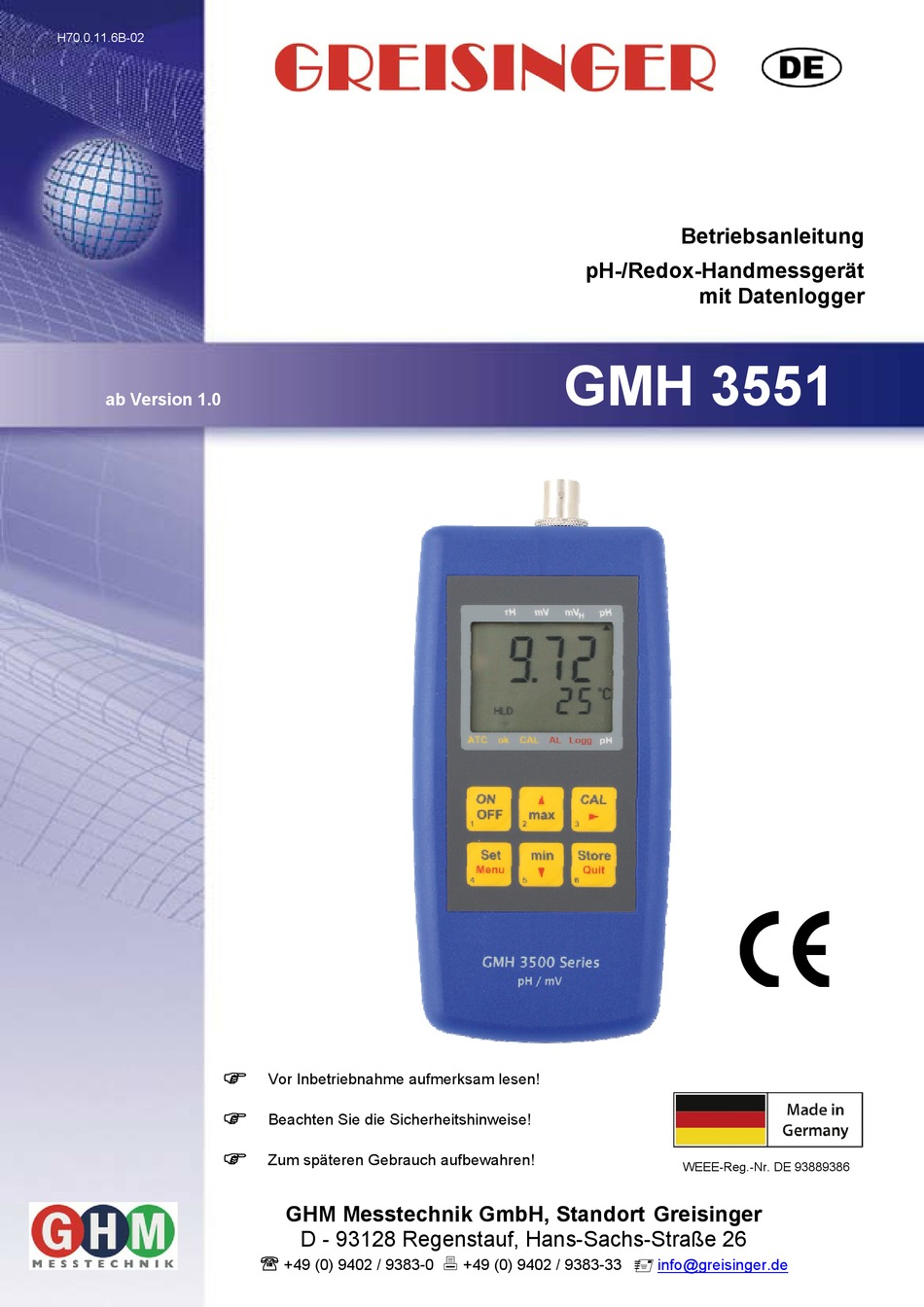

GREISINGER GMH 3551 Operating Manual

Handheld ph / orp-meter with data logger
Hide thumbs Also See for GMH 3551:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H70.0.11.6B-02
ab Version 1.0
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM Messtechnik GmbH, Standort Greisinger
D - 93128 Regenstauf, Hans-Sachs-Straße 26
+49 (0) 9402 / 9383-0
pH-/Redox-Handmessgerät
GMH 3551
+49 (0) 9402 / 9383-33
Betriebsanleitung
mit Datenlogger
