probst RG-100-SAFELOCK Operating Instructions Manual page 111

7
8
F
E
D
C
ÖW max. ca. 1097
B
ÖW max. ca. 1624
A
8 7
6
"A"
"A"
"B"
"B"
6
5 4
Leerzustand
bzw. Lösen /
unloaded situation
or grip release
460
542
5 4
3 2
Greifzustand
mit Rohr verspannt /
Grip position with
clamped pipe
Max. Tragfähigkeit / max. Working Load Limit WLL:
6.000 kg / 13.225 lbs
Eigengewicht / Dead Weight:
540 kg / 1.190 lbs

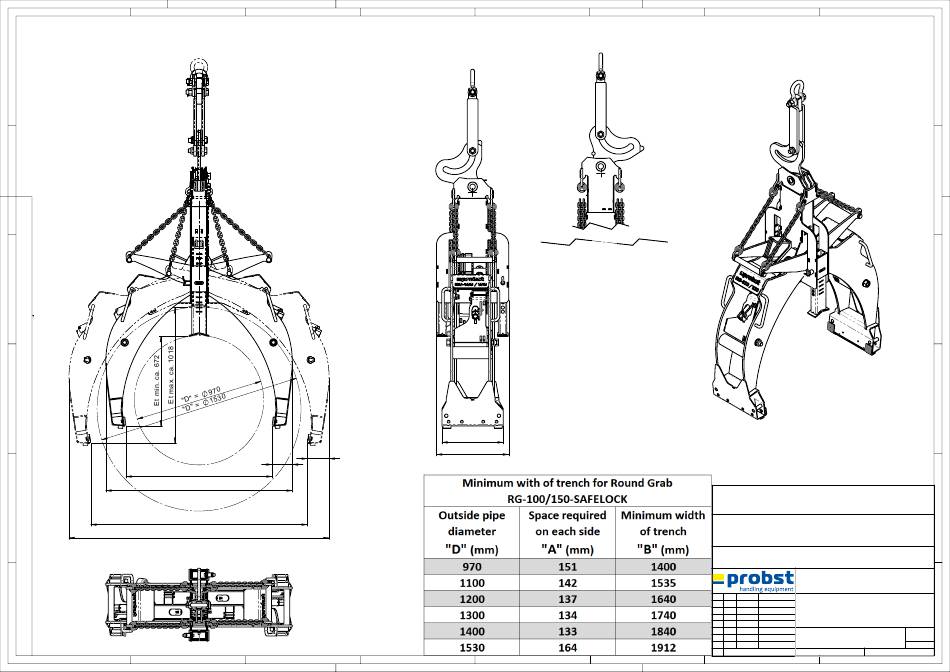

Round Grab RG-100/150-SAFELOCK
Datum
Name
Erst. 27.11.2018 R.Northe
Gepr. 27.5.2019 R.Northe
Zust. Urspr.
3 2
1
F
E
D
C
B
© all rights reserved conform to ISO 16016
Benennung
Rohrgreifer RG-100/150-SAFELOCK
A
für 970 - 1530mm Außendurchm.
Tragkraft 6000 kg
Artikelnummer/Zeichnungsnummer Blatt
1
D54500008
von 2
Ers. f. Ers. d.
1
