Para ajustar estos controles, utilice un peque-
ño destornillador de cabeza plana. Gire el
control en sentido horario para aumentar
la ganancia y en sentido antihorario para
reducirla.

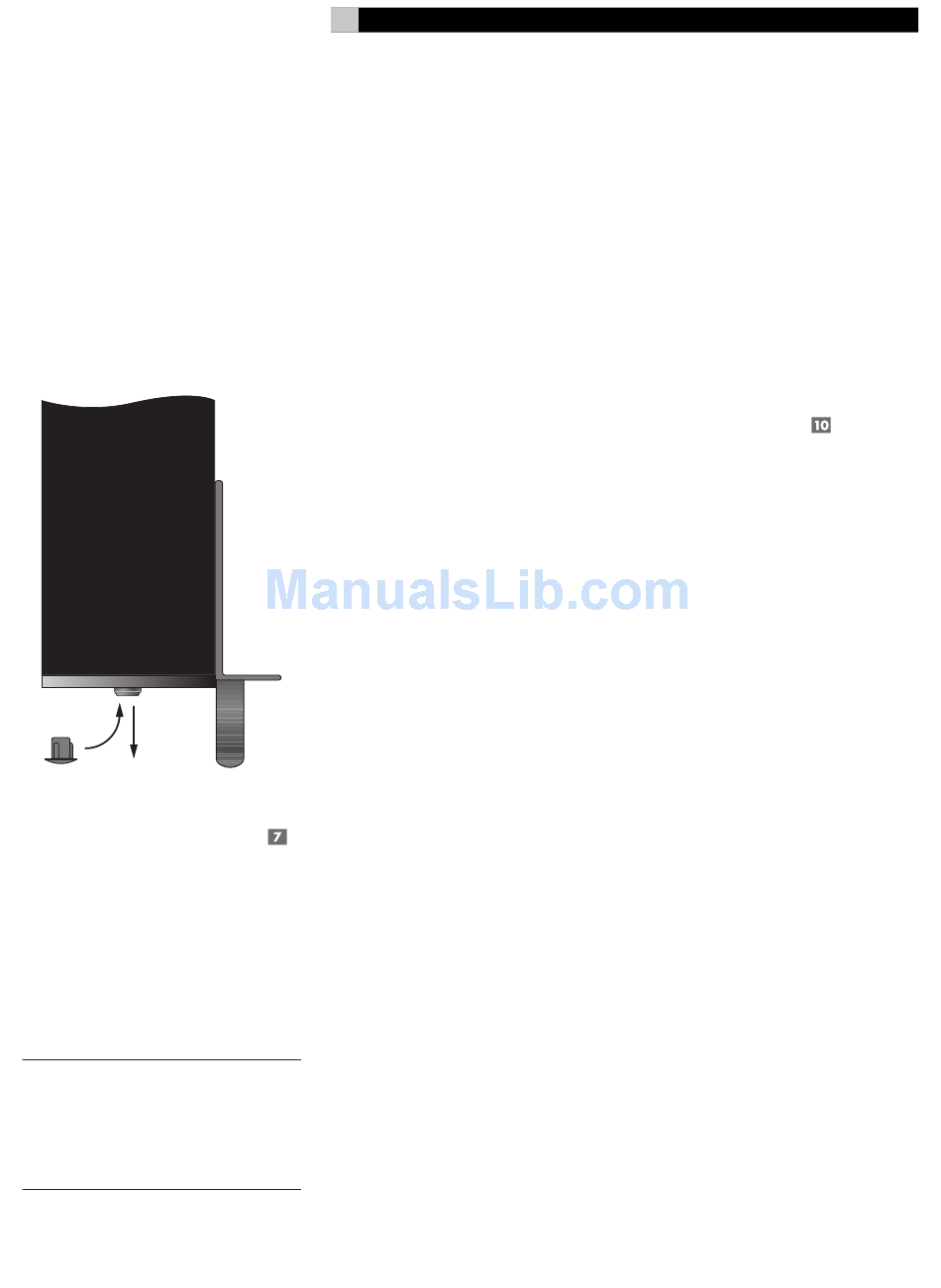

Para facilitar los ajustes, instale los botones
de control de volumen suministrados de se-
rie pulsándolos suavemente en los ejes de
los potenciómetros pertinentes. De modo al-
ternativo, usted puede evitar que se realicen
ajustes de modo accidental instalando los ta-
pones de goma suministrados de serie para
ocultar los controles de volumen.
Conectores de Salida para En-
lace ("Signal Output Link")
Estos dos conectores RCA pueden utilizar-
se para enviar señales de entrada sin pro-
cesar a otro componente de audio, lo que
resulta útil para, por ejemplo,"encadenar"
un amplificador adicional para excitar una
segunda pareja de cajas acústicas. En estas
salidas LINK también estarán presentes las
señales de entrada correspondientes al par
de canales "A".
: Las señales de entrada correspondi-
NOTA
entes al par de canales "A" también pueden
ser enlazadas a las entradas "B" y/o "C"
situando el conmutador INPUT SELECT aso-
ciados a estos dos últimos pares de canales
en la posición LINK.
25
Cajas Acústicas
La RKB-650 incorpora tres grupos –uno para
cada par de canales- de terminales de co-
nexión a cajas acústicas.
Selección de
las Cajas Acústicas
La impedancia nominal de cada una de las
cajas acústicas conectadas a la RKB-650
debería ser de al menos 4 ohmios. Cuando
ataque dos parejas de cajas acústicas co-
nectadas en paralelo, tenga en cuenta que
la impedancia efectiva que el amplificador
"ve" se divide entre dos. Por ejemplo, cuan-
do ataque dos parejas de cajas acústicas
de 8 ohmios el amplificador verá una car-
ga de 4 ohmios... y así sucesivamente. Por
lo tanto, cuando vaya a atacar varias cajas
acústicas conectadas en paralelo seleccio-
ne modelos cuya impedancia nominal sea
de 8 o más ohmios.
Selección del Cable de
Conexión a las Cajas Acústicas
Utilice un cable de dos conductores perfec-
tamente aislado para conectar la RKB-650
a las cajas acústicas. El tamaño y la calidad
de dicho cable pueden tener un efecto au-
dible sobre las prestaciones de la totalidad
de su equipo. Un cable de conexión de cali-
dad estándar funcionará pero es posible que
provoque una disminución de la potencia de
salida o una atenuación de la respuesta en
graves, en particular si la longitud del mis-
mo es elevada. En general, un cable más
consistente mejorará la calidad del sonido.
Para conseguir unas prestaciones óptimas,
debería considerar la compra de cables de
alta calidad especialmente diseñados para
aplicaciones de audio. Su distribuidor auto-
rizado de productos Rotel debería estar en
condiciones de ayudarle a seleccionar los
cables más apropiados para su equipo.

Polaridad y Puesta en Fase

La polaridad, es decir la orientación positi-
va/negativa de las conexiones correspon-
dientes a cada caja acústica y a la unión
con el amplificador, debe ser coherente, de
modo que todas las cajas acústicas del sis-
tema estén en fase. Si la polaridad de una
conexión se invierte por error, se producirá
una fuerte caída de la respuesta en graves,
así como una degradación perceptible de
la imagen estereofónica global. Todos los
cables de conexión a cajas están marcados
de tal modo que usted pueda identificar fá-
cilmente los dos conductores. Puede haber
marcas o líneas impresas en el revestimien-
to aislante de uno de los conductores. El ca-
ble también puede presentar un claro aisla-
miento al incorporar conductores de distin-
tos colores (cobre y plata). También puede
haber indicaciones de polaridad impresas
en el revestimiento aislante. Identifique los
conductores positivos y negativos y sea co-
herente con cada una de las conexiones del
amplificador y las cajas acústicas.
Conexión de
las Cajas Acústicas
Ver Figura 2
La RKB-650 incorpora dos pares de terminales
de conexión codificados en color para cada
grupo de canales de amplificación. Las etique-
tas situadas encima de los conectores mues-
tran cómo deben efectuarse las conexiones.
Estos terminales de conexión a cajas aceptan
cable pelado, conectores de tipo horquilla
o conectores de tipo banana doble (excep-
to en los países de la Comunidad Europea,
donde su uso no está permitido).
Lleve los cables desde la RKB-650 hasta las
cajas acústicas de su equipo. Procure que
tengan la longitud suficiente para que se pue-
da acceder sin problemas a los terminales
de conexión de aquéllas.
Si tiene pensado utilizar conectores de tipo
banana, únalos primero a los cables y a con-
tinuación insértelos en la zona posterior de
los terminales de conexión a cajas. En cual-
quier caso, las tuercas de fijación de los ter-
minales de conexión deberían girarse por
completo en sentido horario.
Si piensa utilizar terminales de tipo horquilla,
conéctelos en primer lugar a los cables. Si
piensa colocar directamente cable pelado a
los terminales de conexión, separe los cables
correspondientes a cada conductor y quite
la parte superior del revestimiento aislante.
Asegúrese de no cortar ninguno de los con-
ductores propiamente dichos. Libere (girán-
dolas en sentido contrario de las agujas del
reloj) las tuercas de fijación y a continuación
coloque los conectores alrededor de los ter-
minales de conexión o el cable pelado en
el orificio transversal que hay en los mismos.
