Instruction manual
Руководство по эксплуатации
Электрический
накопительный
водонагреватель
Модели/Models:
Outlook of devices, aslo colour scores can be revised without any special advance
notices.
Производитель вправе менять внешний вид прибора и цветовую гамму при-
бора без специального уведомления.

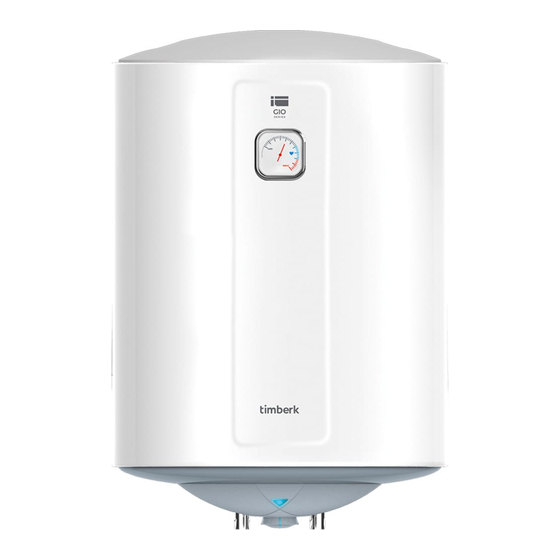

Electrical
storage water
heater
RE9 30 V
RE9 50 V
RE9 80 V
RE9 100 V
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Timberk RE9 30 V
Summary of Contents for Timberk RE9 30 V
- Page 1 Electrical накопительный storage water водонагреватель heater Модели/Models: RE9 30 V RE9 50 V RE9 80 V RE9 100 V Outlook of devices, aslo colour scores can be revised without any special advance notices. Производитель вправе менять внешний вид прибора и цветовую гамму при-...
-
Page 2: Table Of Contents
TABLE OF CONTENTS Dear customer! Thank you for your good choice. You purchased TIMBERK Important information electric storage water heater with an enameled internal tank. It will serve you for a long time! Precautions Application of water heater TIMBERK electric storage water heaters will provide a lot... -
Page 3: Precautions
4. Pipes of heating elements are designed taking into account high heat load: 15. Do not use the water heater for purposes not stipulated in this instruc- safe and reliable, with an increased service life. www.timberk.com • electrical storage water heater... -
Page 4: Technical Characteristics
RE9 80 V 110/12 (WxHxD) RE9 100 V 110/12 Net weight 14,08 17,82 23,48 27,51 Factual year energy kW•h 270,1 412,45 598,6 602,25 consumption kW•h / Constant daily heating loss 0,76 1,14 1,66 1,79 www.timberk.com • electrical storage water heater... -
Page 5: Water Heater Description
1. Internal tank 2. External case 3. Thermometer 4. Power cable 5. Hot water inlet nozzle 6. Hot water outlet nozzle 7. Control panel 8. Heating element 9. Protective magnesium anode 10. Heat insulation www.timberk.com • electrical storage water heater... -
Page 6: Water Heater Installation
4. Hot water supply adjustment tap* 5. Mixer* 6. Shower header* 7. Cold water supply adjustment tap* 8. Pressure relieving opening 9. Check relief valve 10. Water inlet 11. Water heater 12. Water main shut-off valve* 13. Water main 14. T-bend* *Does not included in the scope of delivery www.timberk.com • electrical storage water heater... -
Page 7: Water Heater Mounting
0.6 m, to make it convenient to perform maintenance if necessary. Fig. 6 1. Power cord with a plug 2. Water heater 3. Check relief valve 4. Cold water supply valve* 5. Mixer* www.timberk.com • electrical storage water heater... -
Page 8: Connection To Water Main
Connection to water main 1. The heater must be connected to water main with at least 0.1 MPa pressure; maximum pressure is 0.75 MPa. www.timberk.com • electrical storage water heater... -
Page 9: Connection To Electric Main
If the plug is heated over 50°C, then to 2. Plug the power cord into the outlet. prevent damages, accidents and fire as a result of bad electrical contact, replace the outlet with a new one. A specialist must do this. www.timberk.com • electrical storage water heater... - Page 10 Water can start to drip from the opening of safety valve then heating process is going. It’s impossible to avoid leakage of water and you can’t prevent this! Locking of valve may cause rupture of the inner tank in case of failure. www.timberk.com • electrical storage water heater...
- Page 11 - press the button, located at the center of the thermal switch, Fig.10 ; - if the button is not pressed and there is no clicking, then you should wait until the thermal switch cools down to the initial temperature. www.timberk.com • electrical storage water heater...
-
Page 12: Troubleshooting
Table 3 cut off water supply and contact your local Timberk Authorized Service Center for a consult or repair of the appliance. Failure... -
Page 13: Wiring Diagram
Timberk disclaims any liability for possible damage, directly or indirectly Serial number, production month and year are included in ID Sticker. caused by Timberk products to people, pets, property in case if it occurred as a result of failure to observe rules and conditions of operation, unit’s... -
Page 14: Важная Информация
Важные меры предосторожности и инструкции, со- держащиеся в данном руководстве, не включают всех возможных режимов и ситуаций, которые мо- гут встречаться. Необходимо понимать, что здра- вый смысл, осторожность и тщательность являются факторами, которые невозможно «встроить» ни в один продукт. www.timberk.com • electrical storage water heater... -
Page 15: Меры Предосторожности
инструкций по использованию устройства от лица, ответственного за 6. Никогда не используйте водонагреватель, если он неисправен. их безопасность. Необходимо, следить, чтобы дети не играли с при- 7. Не снимайте крышки водонагревателя во время его работы. бором. www.timberk.com • электрический накопительный водонагреватель... -
Page 16: Назначение Прибора
1,66 1,79 потери сут нагревательном элементе. 6. Внутренняя утолщенная пенополиуретановая теплоизоляция позво- ляет эффективно сохранять температуру нагретой воды и сводить к минимуму теплопотери, снижая энергопотребление водонагревателя. 7. Водонагреватель имеет простое устройство и удобен в эксплуатации. www.timberk.com • электрический накопительный водонагреватель... -
Page 17: Конструкция Водонагревателя
2. Внешний корпус RE9 80 V 110/12 3. Термометр 4. Сетевой шнур RE9 100 V 110/12 5. Входной патрубок 6. Патрубок выхода горячей воды 7. Ручка термостата 8. Нагревательный элемент (ТЭН) 9. Защитный магниевый анод 10. Теплоизоляция www.timberk.com • электрический накопительный водонагреватель... -
Page 18: Комплект Поставки
недоступном для попадания влаги. Однако для снижения потерь тепла 10. Водонагреватель в трубопроводах место установки водонагревателя должно находиться 11. Отсечной кран водопроводной магистрали* как можно ближе к месту использования горячей воды. 12. Водопроводная магистраль 13. Тройник* *-не входит в комплект поставки www.timberk.com • электрический накопительный водонагреватель... -
Page 19: Способы Монтажа Водонагревателя
ной стене. Если прочность стены не позволяет удерживать вес, рав- 11. Тройник* ный двойному весу общего веса водонагревателя, полностью запол- ненного водой, его следует устанавливать на специальной опоре. 12. Выходной патрубок 13. Входной патрубок *-не входит в комплект поставки www.timberk.com • электрический накопительный водонагреватель... -
Page 20: Подключение К Водопроводной Магистрали
5. Нагреватель со смонтированным клапаном подключить к водопро- водной сети - в месте подведения воды установить отсечной кран. 6. К выходному патрубку, обозначенному красным цветом, подсоеди- нить желаемое количество точек потребления. *-не входит в комплект поставки www.timberk.com • электрический накопительный водонагреватель... -
Page 21: Подключение К Электрической Сети
2. Электрическая розетка должна быть рассчитана на номинальный свободно вытекает вода, это означает, что водонагреватель полно- ток не ниже 10A, электрический кабель с жилой сечением не менее 3х1,5 мм 2 (для меди). стью заполнился водой и разборный кран можно закрыть. www.timberk.com • электрический накопительный водонагреватель... -
Page 22: Обслуживание Водонагревателя
поддерживается за счет теплоизоляции. При падении температуры воды ниже установленной, нагрев автоматически включается и заго- рается индикаторная лампочка. 5. Для выключения водонагревателя поверните ручку термостата в крайнее левое положение «Off» и выньте вилку из розетки или отклю- чите прибор от электропитания. www.timberk.com • электрический накопительный водонагреватель... - Page 23 жения. Частота чистки бака зависит от жесткости воды, которая находится на данной территории. Чистку должны проводить специальные сер- висные службы. Адрес ближайшего сервисного центра можно узнать у продавца или на сайте www.timberk.com. Рис. 9 ВНИМАНИЕ! Производитель предоставляет увеличенную гаран- тию на отдельные компоненты водонагревателя...
- Page 24 промежутка времени, то следует отключить пи- тание водонагревателя, перекрыть подачу воды в водонагреватель и обратиться в Авторизованный Сервисный Центр Timberk в Вашем регионе для получения консультации или ремонта изделия. 6. Воду можно слить через комбинированный предохранительный клапан (рис.9) (для этого открутите винт ручки слива комбинирован- ного...
-
Page 25: Устранение Неисправностей
Индикаторная лампочка в нижней 1. Повреждение устройства регули- 1. Обратиться к специалисту по части прибора не горит, вода не рования температуры. ремонту, в сервисный центр Timberk. греется 2. Сработало или не было 2. Включите термовыключатель, сле- включено устройство ограничения дуя инструкции по его включению. - Page 26 программы клиентской поддержки. Теперь вы всегда сможете заказать и оформить доставку на запасные части и расходные материалы, необходимые для оптимальной, качественной работы техники Timberk в течение всего срока службы на едином портале www.btpart.ru. Всю информацию о работе портала вы также всегда сможете...
- Page 27 В целях информирования покупа- • в Республике Казахстан телей техники Timberk, мы допол- • в Киргизской Республике нительно сообщаем, что русский • в административных является государственным языком в следующих государствах: единицах Украины, где доля носителей русского языка • в Российской Федерации...
- Page 28 Если вы заметили ошибку в инструкции, пожалуйста, сообщите нам об этом, связавшись с нами по электронной почте, указанной на сайте www.timberk.com If you found any mistake in this manual please let us know by email listed on www.timberk.com www.timberk.com • электрический накопительный водонагреватель...
- Page 29 • электрический накопительный водонагреватель...
- Page 30 • электрический накопительный водонагреватель...
- Page 31 • электрический накопительный водонагреватель...
- Page 32 www.timberk.com...
