Ecoss
серия RS1/RS1 series
Instruction manual
Руководство по эксплуатации
Электрический
накопительный
водонагреватель
Модели/Models:
Универсальная установка водонагревателя:
как вертикально, так и горизонтально.
Руководство по эксплуатации включает в себя гарантийный талон
Outlook of devices, aslo colour scores can be revised without any special advance
notices.
Производитель вправе менять внешний вид прибора и цветовую гамму при-
бора без специального уведомления.

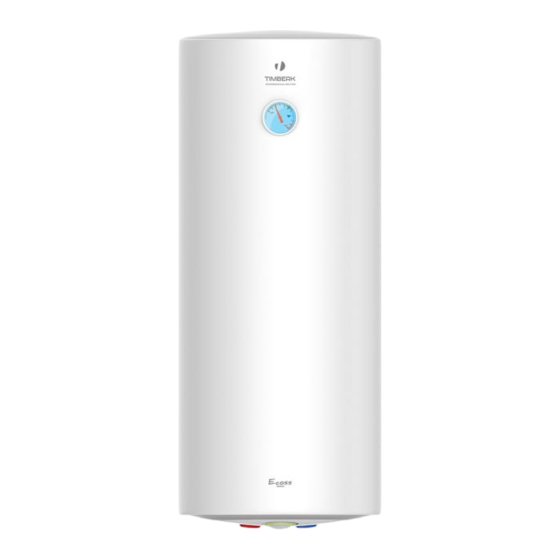

Electrical
storage water
heater
SWH RS1 30 VH
SWH RS1 50 VH
SWH RS1 80 VH
SWH RS1 100 VH
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Timberk SWH RS1 30 VH
Summary of Contents for Timberk SWH RS1 30 VH
- Page 1 Instruction manual Руководство по эксплуатации Электрический Electrical накопительный storage water водонагреватель heater SWH RS1 30 VH Модели/Models: SWH RS1 50 VH SWH RS1 80 VH SWH RS1 100 VH Универсальная установка водонагревателя: как вертикально, так и горизонтально. Ecoss Руководство по эксплуатации включает в себя гарантийный талон...
-
Page 2: Table Of Contents
TABLE OF CONTENTS Dear customer! Thank you for your good choice. You purchased TIMBERK Important information electric storage water heater. It will serve you for a long time! Precautions TIMBERK electric storage water heaters will provide a lot Application of water heater... -
Page 3: Precautions
4. NON CFC urethane foam insulation of increased thickness: excellent heat insulation that allows to efficiently retain accumulated heat and save energy. 15. Do not use the water heater for purposes not stipulated in this www.timberk.com • electrical storage water heater... - Page 4 Δ 30 ºC Appliance Ø340х530 Ø340х762 Ø410х787 Ø410х935 dimensions Net weight 11,30 14,40 16,80 Fig. 1 Factual year energy kW•h 372,3 430,7 532,9 613,2 consumption Constant daily kW•h / day 1,07 1,23 1,53 1,72 heating loss www.timberk.com • electrical storage water heater...
-
Page 5: Water Heater Description
11 – external metal cosing When used in the horizontal position of the water heater is not completely 12 – thermometer (only for RS1 series) drained, so its complete draining water heater must be turned vertically www.timberk.com • electrical storage water heater... -
Page 6: Water Heater Mounting Methods
** depending on the product batch, GFCI can be located not within the power cable electric plug * not included in the scope of delivery ** depending on the product batch, GFCI can be located not within the power cable electric plug www.timberk.com • electrical storage water heater... -
Page 7: Water Heater Mounting
4. Screw a relief valve to the inlet nozzle, marked blue and embossed arrow outlet on the right side above the water heater. of the water flow direction, so that the water flow direction coincides with direction of the arrow on the valve’s case. www.timberk.com • electrical storage water heater... -
Page 8: Connection To Electric Mains
1. The water heater is designed to be connected to 230~V single-phase electric main. Prior to connecting make sure that parameters of the electric Fig. 7 main in the place of connection correspond to parameters, specified on the www.timberk.com • electrical storage water heater... -
Page 9: Water Heater Control
If you want to reduce the temperature of water, please, turn the handle anticlockwise. 5. If you choose position of thermostat handle like «optimum» or « » , it Indication thermostat means you choose the most comfortable water temperature +58 °(±2 °C). handle Fig. 8 www.timberk.com • electrical storage water heater... -
Page 10: Maintenance
3. To ensure long reliable water heater operation, it is recommended to cut off water supply and contact your local Timberk regularly clean the internal tank and remove deposits on the electric heating... -
Page 11: Troubleshooting
1. Contact a repairer, TIMBERK water is not heated is broken. service center. 2. Insufficient time for heating. 2. Wait until water is heated. 3. Heating element is broken. 3. Contact a repairer, TIMBERK service center. www.timberk.com • electrical storage water heater... -
Page 12: Transporation And Storage Conditions
Timberk disclaims any liability for possible damage, directly or indirectly Thermostat limited caused by Timberk products to people, pets, property in case if it occurred as a result of failure to observe rules and conditions of operation, unit’s Heating element installation, deliberate or careless actions of the consumer or third parties. -
Page 13: Disposal
Serial number, production month and year are included in ID LINE product code. Sticker with ID LINE code is pasted on product surface. Month and two last numbers of year is putted after symbol «-». www.timberk.com • electrical storage water heater... - Page 14 Важные меры предосторожности и инструкции, со- держащиеся в данном руководстве, не включают всех возможных режимов и ситуаций, которые мо- гут встречаться. Необходимо понимать, что здра- вый смысл, осторожность и тщательность являются факторами, которые невозможно «встроить» ни в один продукт. www.timberk.com • электрический накопительный водонагреватель...
-
Page 15: Меры Предосторожности
6. Никогда не используйте водонагреватель, если он неисправен. инструкций по использованию устройства от лица, ответственного за 7. Не снимайте крышки водонагревателя во время его работы. их безопасность. Необходимо, следить, чтобы дети не играли с при- бором. www.timberk.com • электрический накопительный водонагреватель... -
Page 16: Назначение Прибора
372,3 430,7 532,9 613,2 потребление нержавеющей стали SUS 304 с толщиной стенок 1,2 мм. электроэнергии 7. Магниевый анод для дополнительной защиты бака и шовных сое- Постоянные суточные кВт•ч /сут 1,07 1,23 1,53 1,72 динений. теплопотери www.timberk.com • электрический накопительный водонагреватель... -
Page 17: Описание Водонагревателя
5 - Нижняя защитная крышка 6 - Входной патрубок 7 - Панель управления 8 - Патрубок выхода горячей воды 9 - Защитный магниевый анод Рис. 1 10 - Теплоизоляционный слой из пенополиуретана 11 - Внешний корпус 12 - Термометр www.timberk.com • электрический накопительный водонагреватель... -
Page 18: Комплект Поставки
1. Водонагреватель - 1 шт. тикальную стену строго в том положении, как ука- 2. Анкерный болт - 2 шт. зано на рис. 3. Серия TIMBERK RS1, может быть 3. Крепежная планка - 1 шт. установлен как горизонтально, так и вертикально. -
Page 19: Монтаж Водонагревателя
1 - Сетевой шнур с вилкой и УЗО** 2 - Смонтированный водонагреватель 3 - Комбинированный предохранительный клапан 4 - Кран входа холодной воды * 5 - Смеситель * Рис. 5 6 - Душевая насадка * 7 - Отсечной кран водопроводной магистрали www.timberk.com • электрический накопительный водонагреватель... -
Page 20: Подключение К Водопроводной Магистрали
ющим образом или защищена предохранителем ния, чтобы давление не превышало 0,7 МПа. с задержкой на срабатывание или прерывателем цепи, свяжитесь с квалифицированным электри- 2. Для подключения водонагревателя к водопроводу применяются ком для установки правильной розетки. трубы диаметром G1/2. www.timberk.com • электрический накопительный водонагреватель... -
Page 21: Узо (Устройство Защитного Отключения)
230~В. Подключаемый водонагреватель должен быть надежно соединен с заземляющим контуром Панель управления для моделей вашей электрической сети. Если водонагреватель SWH RS1 30 VH не будет заземлен, то в случае короткого замы- кания УЗО, поставляемое в комплекте*, может не SWH RS1 50 VH сработать. -
Page 22: Эксплуатация Водонагревателя
делённого уровня, подогрев включится автоматически и восстановит нужную температуры воды, таким образом обеспечивается непре- 3. Чтобы обеспечить надёжную работу водонагревателя в течение рывная подача горячей воды. Когда водонагреватель автоматически длительного времени, рекомендуется периодически чистить внутрен- www.timberk.com • электрический накопительный водонагреватель... - Page 23 висные службы. Адрес ближайшего сервисного центра можно узнать водонагреватель и обратиться в Авторизованный у продавца или на сайте www.timberk.com. Сервисный Центр Timberk в Вашем регионе для получения консультации или ремонта изделия. ВНИМАНИЕ! 6. Правильно слить воду из внутреннего бака, можно через комби- нированный...
-
Page 24: Устранение Неисправностей
Индикаторные лампочки не горят, 1. Повреждение устройства регули- 1. Обратиться к специалисту по ре- вода не греется рования температуры. монту, в сервисный центр TIMBERK. 2. Сработало или не было 2. Включите термовыключатель, сле- включено устройство ограничения дуя инструкции по его включению. - Page 25 программы клиентской поддержки. Теперь вы всегда сможете заказать и оформить доставку на запасные части и расходные материалы, необходимые для оптимальной, качественной работы техники Timberk в течение всего срока службы на едином портале www.btpart.ru. Всю информацию о работе портала вы также всегда сможете...
-
Page 26: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Уважаемый покупатель! Обратите внимание на необходимость вашей подписи www.timberk.com на стр. 32... - Page 27 лем и работающих с ним на основании договора. Модель и серийный номер изделия (на маркировочной (идентификаци- онной) наклейке Изготовителя на изделии (TIMBERK ID) должны соответ- Срок проведения экспертизы и гарантийного ремонта - не бо- лее 45 дней с момента приемки дефектного изделия автори- ствовать...
- Page 28 договор; выдаются Изготовителем в дополнение к законным правам ся платной услугой специалистов авторизованных сервисных центров потребителей и ни в коей мере их не ограничивают. TIMBERK, которые проведут все необходимые работы для длительного и Гарантия Изготовителя действительна только на территории РФ на из- безопасного использования приобретенного Вами изделия.
- Page 29 Изготовитель снимает с себя любую ответственность за возможный • если изделие использовалось в иных целях, не соответствующих его вред, прямо и или косвенно нанесенный продукцией TIMBERK людям, прямому назначению в соответствии с Руководством по эксплуата- домашним животным, и имуществу, в случаях, если это произошло в ре- ции;...
- Page 30 на нагревательном гревателю технические характеристики и/или не рекомендованными (-ых) элементе (-ах), при перво- начальной проверке. Изготовителем (см. на сайте www.timberk.com или в Руководстве по Первоначальная проверка интен- эксплуатации); сивности образования накипи и осадка во внутренней ёмкости, • если обнаружены повреждения внутренних эмалированных емкостей...
- Page 31 пени загрязненности воды. При проведении работ В предоставлении дополнительной гарантии может специалистом сервисного центра должна быть про- быть отказано, если прибор TIMBERK был приобретен изведена соответствующая отметка в гарантийном у продавцов, указанных соответствующем разделе на талоне. При самостоятельном проведении замены...
- Page 32 5. Не имеет претензий к внешнему виду / комплектности / работоспособ- ности (если прибор провер ялся в его присутствии при продаже) приоб- «А» ретенного изделия. Дата приема Печать Подпись покупателя (с расшифровкой) Дата выдачи сервисного центра __________________________________ / _____________________/ Особые отметки Дата______________________________ www.timberk.com • гарантийный талон...
- Page 33 Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом Отрывной талон«В» Изделие Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом Отрывной талон«Г» Изделие Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом www.timberk.com • гарантийный талон...
- Page 34 Заполняется сервисным центром Дата приема Дата выдачи Номер заказа-наряда Печать сервисного центра Проявление дефекта Мастер Код неисправности Заполняется сервисным центром Дата приема Дата выдачи Печать Номер заказа-наряда сервисного центра Проявление дефекта Мастер Код неисправности Заполняется сервисным центром www.timberk.com • гарантийный талон...
- Page 35 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.com • гарантийный талон...
- Page 36 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.com • гарантийный талон...
- Page 37 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.com • гарантийный талон...
- Page 38 В целях информирования покупа- • в Республике Казахстан телей техники Timberk, мы допол- • в Киргизской Республике нительно сообщаем, что русский • в административных является государственным языком в следующих государствах: единицах Украины, где доля носителей русского языка • в Российской Федерации...
- Page 39 Если вы заметили ошибку в руководстве по эксплуатации, пожалуйста, сообщите нам об этом, связавшись с нами по электронной почте, указанной на сайте www.timberk.com If you found any mistake in this manual please let us know by email listed on www.timberk.com www.timberk.com • электрический накопительный водонагреватель...
- Page 40 www.timberk.com...
