Instruction manual
Руководство по эксплуатации
Электрический
накопительный
водонагреватель
Модели/Models:
Руководство по эксплуатации включает в себя гарантийный талон
Outlook of devices, aslo colour scores can be revised without any special advance
notices.
Производитель вправе менять внешний вид прибора и цветовую гамму при-
бора без специального уведомления.

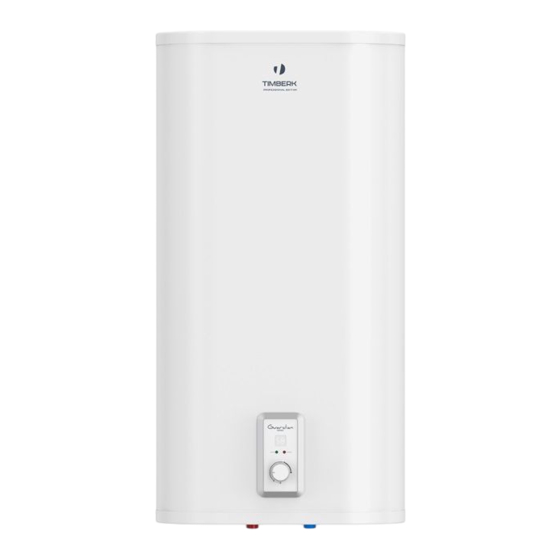

Electrical
storage water
heater
SWH FSL3 30 VH
SWH FSL3 50 VH
SWH FSL3 80 VH
SWH FSL3 100 VH
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Timberk SWH FSL3 30 VH
Summary of Contents for Timberk SWH FSL3 30 VH
- Page 1 накопительный storage water водонагреватель heater Модели/Models: SWH FSL3 30 VH SWH FSL3 50 VH SWH FSL3 80 VH SWH FSL3 100 VH Руководство по эксплуатации включает в себя гарантийный талон Outlook of devices, aslo colour scores can be revised without any special advance notices.
-
Page 2: Table Of Contents
TABLE OF CONTENTS Dear customer! Thank you for your good choice. You purchased TIMBERK Important information electric storage water heater with an enameled internal tank. It will serve you for a long time! Precautions Application f water heater TIMBERK electric storage water heaters will provide a lot... -
Page 3: Precautions
15. Since temperature of water in the water heater can reach +75°C, when it is in operation you should not place your body parts under hot water at 3. Pipes of heating elements are designed taking into account high heat load: www.timberk.com • electrical storage water heater... -
Page 4: Technical Characteristics
800/1200/2000 800/1200/2000 800/1200/2000 Tank capacity Rated pressure Water protection – IPX4 IPX4 IPX4 IPX4 class Heating time, at Δ 30 ºC Appliance 430х552х244 430х835х244 516х989х281 516х1200х281 dimensions Weight 9,20 12,60 16,80 20,00 Fig. 1 www.timberk.com • electrical storage water heater... -
Page 5: Water Heater Description
Otherwise it is necessary to take measures to strengthen the mounting or mount the water heater on a special support. www.timberk.com • electrical storage water heater... -
Page 6: Water Heater Mounting Methods
Fig. 4 shows the way to mount the water heater for one consumption point. Water heater mounting methods Fig.3 shows the way to mount the water heater for one consumption point. water drain water drain Fig. 3 Fig. 4 www.timberk.com • electrical storage water heater... -
Page 7: Connection To Water Main
1.8 m. Connection to water main (top view) 1. The heater must be connected to water main with at least 0.1 MPa Fig. 5 for SWH FSL3 pressure; maximum pressure is 0.7 MPa. www.timberk.com • electrical storage water heater... -
Page 8: Connection To Electric Mains
A specialist must do this. 3. Power cord of the appliance is a single unit with GFCI (Ground Fault Circuit Interrupter). www.timberk.com • electrical storage water heater... -
Page 9: Ground Fault Circuit Interrupted (Gfci)
The electric water heater will start filling with water. When water flows from the hot tap freely, it means the water heater is fully filled with water and you can close the hot water outlet valve. www.timberk.com • electrical storage water heater... -
Page 10: Maintenance
If the water heater is connected to the mains, but water is not heated and the indicator doesn’t light up, then the thermal switch was www.timberk.com • electrical storage water heater... -
Page 11: Troubleshooting
1. Water feed is cut off. 1. Wait until water supply is restored. discharge cock cut off water supply and contact your local Timberk 2. Water pressure is too low. 2. Switch on the water heater again, Authorized Service Center for a consult or repair of the when normal water pressure restores. -
Page 12: Disposal
Serial number, production month and year are included in ID LINE product code. Sticker with ID LINE code is pasted on product surface. Month and two last numbers of year is putted after symbol “-“. www.timberk.com • electrical storage water heater... -
Page 13: Важная Информация
Важные меры предосторожности и инструкции, со- держащиеся в данном руководстве, не включают всех возможных режимов и ситуаций, которые мо- гут встречаться. Необходимо понимать, что здра- вый смысл, осторожность и тщательность являются факторами, которые невозможно «встроить» ни в один продукт. www.timberk.com • электрический накопительный водонагреватель... -
Page 14: Меры Предосторожности
инструкций по использованию устройства от лица, ответственного за 6. Никогда не используйте водонагреватель, если он неисправен. их безопасность. Необходимо, следить, чтобы дети не играли с при- 7. Не снимайте крышки водонагревателя во время его работы. бором. www.timberk.com • электрический накопительный водонагреватель... -
Page 15: Назначение Прибора
Таблица 1 Электрический водонагреватель накопительного типа предназначен для нагрева поступающей из водопровода холодной воды. Он приме- Наимено- Ед. няется в бытовых целях. SWH FSL3 30 VH SWH FSL3 50 VH SWH FSL3 80 VH SWH FSL3 100 VH вание изм. -
Page 16: Размерные Характеристики
гревателя возможно подтекание воды из отверстия аварийного слива. Это нормально) 13 - Панель управления 14 - Патрубок выхода горячей воды 15 - Верхняя часть патрубка забора горячей воды 16 - Сетевой шнур с вилкой и УЗО www.timberk.com • электрический накопительный водонагреватель... -
Page 17: Комплект Поставки
10. Отсечной кран водопроводной магистрали или перекос относительно вертикали неизбежно 11. Водопроводная магистраль приведет к выходу водонагревателя из строя, соз- данию аварийной обстановки и рассматривается * не входит в комплект поставки производителем как не гарантийный случай. www.timberk.com • электрический накопительный водонагреватель... -
Page 18: Монтаж Водонагревателя
1. Сетевой шнур с вилкой и УЗО 2. Входной патрубок 3. Комбинированный предохранительный клапан 4. Кран входа холодной воды * 5. Смеситель * 6. Душевая насадка * 7. Отсечной кран водопроводной магистрали* 8. Сливная трубка* 9. Водопроводная магистраль Рис.5 www.timberk.com • электрический накопительный водонагреватель... -
Page 19: Подключение К Водопроводной Магистрали
7. Открыть отсечной кран и один из разборных кранов. После напол- высота установки электрической розетки должна нения резервуара, о чем свидетельствует вытекание воды из разбор- быть не менее 1,8 м. ного крана, закрыть разборный кран и проверить герметичность всех соединений. www.timberk.com • электрический накопительный водонагреватель... -
Page 20: Подключение К Электрической Сети
электрическая вилка плотно подключена к розетке. Проверку про- Рис.7 водите в следующем порядке: вставьте электрическую вилку в ро- зетку, через полчаса работы выключите водонагреватель и выньте вилку из розетки, проверьте рукой, не нагрелась ли вилка. Если вилка www.timberk.com • электрический накопительный водонагреватель... -
Page 21: Управление Водонагревателем
подтекания воды невозможно и нельзя препятство- 1. Ручка терморегулятора вать этому, так как блокировка клапана может при- 2. Индикатор подключения к электросети вести к разрыву внутреннего резервуара (в случае 3. Индикатор нагрева аварии оборудования) 4. LED -дисплей www.timberk.com • электрический накопительный водонагреватель... -
Page 22: Обслуживание
Рекомендуется всегда отключать водонагреватель от электрической сети, если вы не планируете использовать прибор какое-то время. ПРИМЕЧАНИЕ: Для сохранения гарантийных обязательств на течь внутренней эмалированной ёмкости водона- гревателя магниевый анод необходимо менять не реже 1 раза в год. www.timberk.com • электрический накопительный водонагреватель... -
Page 23: Устранение Неисправностей
Из крана выходы горячей воды не 1. Отключена подача воды. 1. Подождать восстаносления течет вода подачи воды. Сервисный Центр TIMBERK в Вашем регионе для получения консультации или ремонта изделия. 2. Слишком низкое давление воды. 2. Включить водонагреватель снова, когда восстановится нормальное... -
Page 24: Электрическая Принципиальная Схема
прибора любые изменения, улучшающие его тех- нические и иные характеристики. Данные изме- нения могут быть внесены без предупреждения и предварительного уведомления потребителей. Производитель не несет ответственности за изме- нение электросхемы изделия, которое может быть выполнено без уведомления потребителя. www.timberk.com • электрический накопительный водонагреватель... - Page 25 • электрический накопительный водонагреватель...
-
Page 26: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Уважаемый покупатель! Обратите внимание на необходимость вашей подписи www.timberk.com на стр. 32 www.timberk.com • электрический накопительный водонагреватель... - Page 27 Модель и серийный номер изделия (на маркировочной (идентификаци- Срок проведения экспертизы и гарантийного ремонта - не бо- онной) наклейке Изготовителя на изделии (TIMBERK ID) должны соответ- ствовать указанным в гарантийном талоне продавцом. При нарушении лее 45 дней с момента приемки дефектного изделия автори- зованным...
- Page 28 тельством РФ и Законом РФ «О защите прав потребителей». В част- • сравнивать предоставленную маркировочную (идентификационную) ности, отказ в бесплатном гарантийном обслуживании изделия может наклейку изделия (TIMBERK ID) с данными реестров производства для быть вызван: проверки соответствия серийного номера изделия уникальным про- •...
- Page 29 Изготовитель снимает с себя любую ответственность за возможный • если изделие использовалось в иных целях, не соответствующих его вред, прямо и или косвенно нанесенный продукцией TIMBERK людям, прямому назначению в соответствии с Руководством по эксплуата- домашним животным, и имуществу, в случаях, если это произошло в ре- ции;...
- Page 30 на нагревательном гревателю технические характеристики и/или не рекомендованными (-ых) элементе (-ах), при перво- начальной проверке. Изготовителем (см. на сайте www.timberk.com или в Руководстве по Первоначальная проверка интен- эксплуатации); сивности образования накипи и осадка во внутренней ёмкости, • если обнаружены повреждения внутренних эмалированных емкостей...
- Page 31 пени загрязненности воды. При проведении работ В предоставлении дополнительной гарантии может специалистом сервисного центра должна быть про- быть отказано, если прибор TIMBERK был приобретен изведена соответствующая отметка в гарантийном у продавцов, указанных соответствующем разделе на талоне. При самостоятельном проведении замены...
- Page 32 5. Не имеет претензий к внешнему виду / комплектности / работоспособ- ности (если прибор провер ялся в его присутствии при продаже) приоб- «А» ретенного изделия. Дата приема Печать Подпись покупателя (с расшифровкой) Дата выдачи сервисного центра __________________________________ / _____________________/ Особые отметки Дата______________________________ www.timberk.com • гарантийный талон...
- Page 33 Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом Отрывной талон«В» Изделие Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом Отрывной талон«Г» Изделие Модель Печать Серийный номер фирмы-продавца Дата продажи Фирма-продавец Заполняется фирмой-продавцом www.timberk.com • гарантийный талон...
- Page 34 Заполняется сервисным центром Дата приема Дата выдачи Номер заказа-наряда Печать сервисного центра Проявление дефекта Мастер Код неисправности Заполняется сервисным центром Дата приема Дата выдачи Печать Номер заказа-наряда сервисного центра Проявление дефекта Мастер Код неисправности Заполняется сервисным центром www.timberk.com • гарантийный талон...
- Page 35 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.com • гарантийный талон...
- Page 36 Профилактическое обслуживание изделия. (Заполняется специалистом авторизованного сервисного центра) Дата выполнения Ф.И.О. Исполнителя №№ Перечень выполненных работ Наименование СЦ работ подпись печать www.timberk.com • гарантийный талон...
- Page 37 В целях информирования покупа- • в Республике Казахстан телей техники Timberk, мы допол- • в Киргизской Республике нительно сообщаем, что русский • в административных является государственным языком в следующих государствах: единицах Украины, где доля носителей русского языка • в Российской Федерации...
- Page 38 программы клиентской поддержки. Теперь вы всегда сможете заказать и оформить доставку на запасные части и расходные материалы, необходимые для оптимальной, качественной работы техники TIMBERK в течение всего срока службы на едином портале www.btpart.ru. Всю информацию о работе портала вы также всегда сможете...
- Page 39 Если вы заметили ошибку в руководстве по эксплуатации, пожалуйста, сообщите нам об этом, связавшись с нами по электронной почте, указанной на сайте www.timberk.com If you found any mistake in this manual please let us know by email listed on www.timberk.com...
- Page 40 www.timberk.com...
