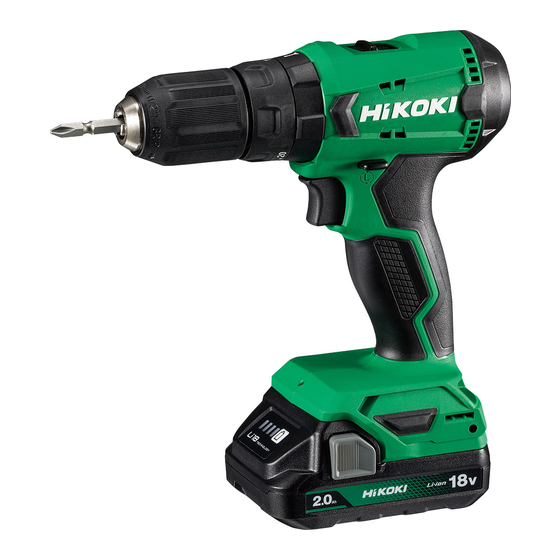

充电式起子电钻 / 冲击起子电钻
Cordless Driver Drill / Impact Driver Drill
DS 18DA
DS18DA
保留备用
Keep for future reference
使用说明书
Handling instructions
DV 18DA
•
DV18DA

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS 18DA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI DS 18DA

Summary of Contents for HIKOKI DS 18DA

  • Page 1 充电式起子电钻 / 冲击起子电钻 Cordless Driver Drill / Impact Driver Drill DS 18DA DV 18DA • DS18DA DV18DA 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 用途..............10 充电式起子电钻／冲击起子电钻 电池的拆卸／安装法.........11 安全警告.............4 充电..............11 其它安全警告...........5 作业之前............13 锂离子电池使用注意事项......6 使用方法............14 锂离子电池运输..........7 操作上的注意事项........22 符号...............7 维护和检查.............22 零件名称.............8 选择附件............24 规格...............9 标准附件............10 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 ( 有线 ) 电动工具或电池驱 动 ( 无线 ) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。 使电线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 ( ＲＣＤ )。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使...

  • Page 4: 充电式起子电钻／冲击起子电钻安全警告

    中文 d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电 动工具或对这些说明不了解的人操作电动工具。 电动工具在未经培训的用户手中是危险的。 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。...

  • Page 5: 其它安全警告

    中文 其它安全警告 1. 确保打钻的区域绝对没有任何隐藏的障碍物，包括电线、水管或煤气管道。 钻入上述物体可能导致触电或短路、煤气泄漏或其他可能造成严重事故或人 员受伤的危险。 2. 操作期间，确保紧紧握住工具把手。 3. 固定工件。使用夹紧装置或老虎钳固定工件比手更牢固。 4. 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。 5. 当把钻头装入无键夹盘时，请充分旋紧导套。如果导套没有旋紧，钻头则会 松脱，从而造成伤害。 6. 工具过载时电机可能停止。如发生此种情况，请松开工具开关，并消除造成 过载的原因。 7. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极 其危险。电池不能在高于 40℃的温度下充电。 最适合于充电的温度是 20 ～ 25℃。 8. 充电结束时，在下节电池充电之前，请先将充电器放置大约 15 分钟。 切勿将电池充电超过 2 小时。 9. 勿让杂质进入电池连结口内。 10. 切勿拆卸电池与充电器。 11.

  • Page 6: 锂离子电池使用注意事项

    中文 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. 在残留的电池电力即将耗尽时，马达会停止。 在这种情况下，请立即予以充电。 2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试 着消除超过负荷的原因。之后您就可以再度使用。 3. 若电池在过载工作情况下过热，电池电力可能会中止。 在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。 此外，请留心下列的警告及注意事项。 警告！ 为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。 1. 确保电池上没有堆积削屑及灰尘。 ○ 在工作时确定削屑及灰尘没有掉落在电池上。 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 ( 螺丝、钉子等 ) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3.

  • Page 7: 锂离子电池运输

    中文 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 警告！ 如果导电异物接触到锂离子电池的端子，电池可能 通风口 端子 短路，并导致火灾。 存放锂离子电池时，请务必遵循下列注意事项。 ○ 切勿在存放盒中放置导电的残片，钉子，以及 电池盖 导线，如铁线和铜线。 ○ 为防止发生短路，应将电池装入工具中或者在 插销 存放时牢固地插入电池盖，直至看不到通风口。 图 1 ( 参照图 1) 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 输出功率 警告！ 2 至 3 位数 告知运输公司，包装内包含一个锂离子电池，告知该 公司其功率输出并且要按照运输公司的指引安排运输。 ●...

  • Page 8: 零件名称

    中文 零件名称 1. 电动工具 离合器转盘 模式切换转盘 变速开关 离合器转盘 变速开关 导套 导套 马达 马达 扳机开关 扳机开关 选择器 选择器 把手 把手 按钮 按钮 LED 灯 LED 灯 电池 电池 <DS18DA> <DV18DA> 图 3 2. 电池 3. 充电器 导轨 端子 通风口 电池盖 指示灯 插销...
  • Page 9 中文 规格 电动工具 型式 DS18DA DV18DA 电压 18 V 低 0 - 350 /min 空载转速 高 0 - 1400 /min 低 — 0 - 5250 /min 冲击虑 高 — 0 - 21000 /min 砖块 — 13 mm ( 深度 30 mm) 木料...

  • Page 10: 标准附件

    中文 标准附件 除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。 表 1 DS18DA DV18DA (2BGK) (NNK) (NNK) 十字槽头螺丝刀头 (2 号 ) 充电器 (UC18YKSL) — — 电池 (BSL1820M) — — 电池盖 — — 塑料盒 用途 <DS18DA> ○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。 ○ 钻各种金属。 ○ 钻各种木料。 <DV18DA> ○ 在砖块和水泥块等上面钻孔。 ○...

  • Page 11: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 插销 把手 请先紧抓住把手、然后再推压电池插销以拆下电池 电池 ( 参照图 6)。 注意！ 切勿使电池短路。 按 插入 拉出 2. 电池的安装法 图 6 插入电池时请注意极性 ( 参照图 6)。 充电 使用电动工具之前，按下述方法将电池进行充 电池 电。 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁 红色（间隔为 1 秒） 。 2. 将电池插入充电器。 指示灯 如 图 7 所示，将电池紧紧地插入充电器。 3.
  • Page 12 中文 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 充电前 闪烁 0.5 秒钟（熄灭 0.5 秒钟） 插入电源 连续点亮 充电时 点亮 点亮 0.5 秒钟，不点亮 指示灯 充电完成 闪烁 0.5 秒钟（熄灭 0.5 秒钟） （红色） 点亮 1 秒钟，不点亮 电池过热。无法充 过热而等待 闪烁 0.5 秒钟（熄灭 0.5 秒钟） （电池冷却后开始进 行充电） 。 点亮...

  • Page 13: 作业之前

    注 : 充电后，先将电池从充电器中取出，然后妥善保存。 关于新电池的放电。 新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用 时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复 为充电所需的正常时间。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电， 其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后 再进行充电。 注意！ ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器上的指示灯会点亮 1秒钟，不点亮0.5秒钟 (熄灭0.5秒钟)。 在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪动时 (以0.2秒钟的间隔)，请检查并取出充电器电池接口处的任何 异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心 检查。 ○ 如果指示灯未以红色闪烁 (每秒一次)，但充电池电源线已连接至电源，表明 充电器的保护电路可能已激活。 拔下电源线或插座，然后等待5分钟左右再次连接。如果指示灯仍未以红色 闪烁 (每秒一次)，请将充电器送还至HiKOKI授权服务中心。 作业之前 检查工作区域，确保不混乱没有碎片。 清理不必要人员区域。确保照明和通风充足。...

  • Page 14: 使用方法

    中文 使用方法 1. 钻头的安装和拆卸 导套 放松 (1) 安装钻头 左转导套 ( 从前方看时为逆时针方向 ) 将 其旋松，以打开无键夹盘上的夹子。 当把起子机钻头等插入无键钻机夹盘后， 请紧握环，同时右转 ( 从前方看时为顺时 旋紧 针方向 ) 导套将其旋紧。( 请参照图 8) 图 8 注 : 如果导套在作业中变松，应将其旋得再紧一些。 如果导套被旋得过紧，旋紧力则会变大。 (2) 拆卸钻头 左转导套 ( 从前方看时为逆时针方向 ) 将其旋松，然后取出钻头等。( 请参 照图 8) 注...
  • Page 15 中文 4. 改变转速 请用变速开关来改变转速。请按箭头方向移 低速 动变速开关 ( 请参照图 10 和图 11)。 如果变速开关被设在“LOW”位置，钻机则 变速开关 低速旋转； 如果变速开关被设在 “HIGH” 位置， 钻机则高速旋转。 图 10 注意！ ○ 当用变速开关改变转速时，应确保电源开关已 被断开。 高速 如果在马达旋转过程中改变速度，则会损坏齿 轮。 变速开关 ○ 在需要较大的应力进行操作 ( 下图中所示的操 图 11 作 ) 的时候，将变速开关设置为“LOW” 。如 果设置为“HIGH”并使用本机， 那么可能会导致马达烧坏或者过早出现故障。 5.
  • Page 16 中文 6. 确认离合器转盘的位置 <DS18DA> 离合器转盘 弱 ( 请参照图 12) 三角标记 本机的旋紧转矩可根据离合器转盘的位置设 定来调节。 (1) 当把本机作为起子机使用时，请将离合器转 盘 上 的“1、5、10……20” 中 的 某 个 数 字 或点与机身外侧上的三角标记对齐。 标记 (2) 当把本机作为钻机来使用时，请将离合器转 强 盘的钻机标记“ ”与机身外侧上的三角标 图 12 记对齐。 标记 三角标记 注意！ ○ 离合器转盘不能设在数字“1、5、10……20”之间 或点之间 ○ 当离合器转盘位于“20”和钻机标记“ ”之间时，...
  • Page 17 中文 注意！ ○ 使用模式切换转盘时，应确保马达已停下。 如果难以切换，请轻拉开关以让其略微旋转一下，然后再试着切换模式。 ○ 请确保完全切换模式切换转盘。 在开关位于中间位置的情况下使用本工具可能会引起故障。 ○ 使用前请确保模式切换转盘在适当位置。 否则不仅会降低效率，还可能损坏螺丝或钻机。 ○ 离合器转盘不能设在数字“1、5、10……20”之间或点之间 8. 旋转冲击切换 (DV18DA) 通过将电钻机标记 “ ” 或锤子标记 “ ” 对准外体上的三角标记， 可以切换 “旋 转 ( 只旋转 )”和“冲击 ( 冲击 + 旋转 )” 。 ○ 要在金属、木材或塑料上钻孔，请切换到“旋转 ( 只旋转 )” 。 ○...
  • Page 18 中文 表 5 拧紧扭矩 离合器拨盘位置 拧紧扭矩 约 0.6 N-m 约 1.3 N-m 约 2.2 N-m 约 3.1 N-m 约 4.0 N-m 10. 开关操作 ○ 压下扳机开关，则本机旋转 ； 松开扳机，则本机停止。 ○ 在释放触发器开关的时候，将利用制动装置，立即停止运转。 ○ 钻机的转速可通过改变扳机开关的扣动幅度来控制∶幅度小则速度低，幅度 大则速度高。 注 : 当马达即将起转时，可能会产生一种嗡嗡声。这只不过是一种噪音，而非机 器故障。 11. 在砖块上钻孔 (DV18DA) 过度按压力绝不会增加钻孔速度。这不仅会损坏钻头或降低工作效率，同时 也可能缩短钻头的使用寿命。在砖块上钻孔时以...
  • Page 19 中文 表 6 转速选择 ( 变速开关的位置 ) 离合器转盘 用途 的位置 LOW ( 低速 ) HIGH ( 高速 ) 用于采用砖块加 砖块 工作业钻头的钻 (DV18DA) 孔作业 用于 36 mm 以下 用于 18 mm 以下 钻孔 木料 的直径。 的直径。 用于采用金属加 金属 工钻头的钻孔作 业。 用于直径在 6 mm 用于直径在...
  • Page 20 中文 表 7 指示灯状态 电池剩余电量 点亮 ； 电池剩余电量超过 75% 点亮 ； 电池剩余电量为 50% － 75% 点亮 ； 电池剩余电量为 25% － 50% 点亮 ； 电池剩余电量不到 25% 闪烁 ； 电池剩余电量即将耗尽。请尽快对电池进行充电。 闪烁 ； 因高温暂停输出从电动工具中取下电池，让电池完全冷 却。 闪烁 ； 因失败或故障暂停输出。电池可能出现故障，请与经销 商联系。 因为电池余量指示因环境温度和电池特性而略有不同，上表仅供参考。 注 : 不要给显示板带来强震或折断它。这会引起麻烦。 14.
  • Page 21 中文 15. 使用挂钩 ( 选附件 ) 挂钩用于在工作时将电动工具挂到腰带上。 注意！ ○ 使用挂钩时，牢固挂好挂钩，以防意外掉落。 如果电动工具掉落，可能造成意外伤害。 ○ 当选择将本工具挂在腰带上时，请确保拆下工 凹槽 具的刀头。 否则将会带来无法预计的伤害。 螺丝 ○ 将挂钩安装牢固。如果安装不牢固，在使用时 挂钩 可能造成伤害。 图 20 (1) 装上挂钩并拧紧螺丝。 将挂钩牢固安装到电动工具的凹槽中，拧紧螺 凹槽 丝固定挂钩。( 图 20) (2) 卸下挂钩。 挂钩 用十字螺丝刀卸下用于固定挂钩的螺丝。 ( 图 21) 螺丝 图 21 16.

  • Page 22: 操作上的注意事项

    中文 操作上的注意事项 在连续进行紧固木螺丝作业后以及在更换电池后，请让本机暂停作业 15 分钟。 如果在更换电池后立刻开始作业， 马达和开关等的温度将会升高， 结果导致烧毁。 维护和检查 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 检查工具 由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到 磨损情况，就应及早磨快或更换工具。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 5. 清理外部 冲击电钻机沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油 或稀释剂，以免塑胶部分溶化。 6. 收藏 冲击电钻机应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池...
  • Page 23 中文 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于 HiKOKI 牌无线电动工具的重要通知 ： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 ( 例如拆卸和更换电池组件或其他内部部件 )，那么我们 无法保证我们无线电动工具的安全性和使用性能。...

  • Page 24: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系 HiKOKI 授权服务中心。 产品编号 : 983006 BSL1820M 18 V (Li-ion) 十字槽头螺丝刀头 (2 号 ) 电池 UC18YKSL (14.4V-18V) 产品编号 : 329897 充电器 电池盖 产品编号 : 375800 挂钩组件 产品编号 : 336642...

  • Page 25: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........25 CORDLESS DRIVER DRILL / IMPACT DRIVER DRILL SAFETY WARNINGS ..28 ADDITIONAL SAFETY WARNINGS ............. 28 CAUTION ON LITHIUM-ION BATTERY ............29 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 31 SYMBOLS ....................31 NAME OF PARTS..................
  • Page 26 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 27 English b) Do not use the power tool if the switch does not turn it on and off . Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

  • Page 28: Cordless Driver Drill / Impact Driver Drill Safety Warnings

    English CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS DRIVER DRILL / IMPACT DRIVER DRILL SAFETY WARNINGS <DV18DA> Wear ear protectors when impact drilling. Exposure to noise can cause hearing loss.

  • Page 29: Caution On Lithium-Ion Battery

    English 13. Bring the battery to the shop from which it was purchased as soon as the post- charging battery life becomes too short for practical use. Do not dispose of the exhausted battery. 14. Do not insert object into the air ventilation slots of the charger. Inserting metal objects or infl...
  • Page 30 English Do not pierce battery with a sharp object such as a nail, strike with a hammer, step on, throw or subject the battery to severe physical shock. Do not use an apparently damaged or deformed battery. Do not use the battery in reverse polarity. Do not connect directly to an electrical outlets or car cigarette lighter sockets.

  • Page 31: Regarding Lithium-Ion Battery Transportation

    English REGARDING LITHIUM-ION BATTERY TRANSPORTATION When transporting a lithium-ion battery, please observe the Power Output following precautions. WARNING 2 to 3 digit number Notify the transporting company that a package contains a lithium-ion battery, inform the company of its power output and follow the instructions of the transportation company when arranging transport.

  • Page 32: Name Of Parts

    English NAME OF PARTS POWER TOOL Clutch dial Mode-switching dial Shift knob Clutch dial Shift knob Sleeve Sleeve Motor Motor Trigger switch Trigger switch Selector Selector button Handle Handle button LED light LED light Battery Battery <DS18DA> <DV18DA> Fig. 3 Battery Battery Charger Guide rail...

  • Page 33: Specifications

    English SPECIFICATIONS POWER TOOL Model DS18DA DV18DA Voltage 18 V 0 – 350 /min No-load speed High 0 – 1400 /min — 0 – 5250 /min Impact rate High — 0 – 21000 /min Brik — 13 mm (Depth 30 mm) Wood Drilling 36 mm...

  • Page 34: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 DS18DA DV18DA (2BGK) (NNK) (NNK) Plus driver bit (No. 2) Charger (UC18YKSL) — — Battery (BSL1820M) — — Battery cover —...

  • Page 35: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Hold the handle tightly and push the battery latches to remove the battery (see Fig. 6). CAUTION Latch Never short-circuit the battery. Handle Battery Battery installation Insert the battery while observing its polarities (see Fig.
  • Page 36 English Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does Before not light for 0.5 seconds. (off for Plugged into power Blinks charging 0.5 seconds) source While Lights continuously Lights charging Lights for 0.5 seconds. Does Charging not light for 0.5 seconds.

  • Page 37: Prior To Operation

    Remove the cord or plug from the power and then connect it again after 5 minutes or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center. PRIOR TO OPERATION Check the work area to make sure that it is clear of debris and clutter.

  • Page 38: How To Use

    English HOW TO USE Sleeve Mounting and dismounting of the bit Loosen Mounting the bit Loosen the sleeve by turning it toward the left (in the counterclockwise direction as viewed from the front) to open the clip on the keyless chuck. After inserting a driver bit, etc., into the keyless Tighten drill chuck, and tighten the sleeve by turning it...
  • Page 39 English Change rotation speed Operate the shift knob to change the rotational Low speed speed. Move the shift knob in the direction of the arrow (See Figs. 10 and 11). Shift knob When the shift knob is set to “LOW”, the drill rotates Fig.
  • Page 40 English Confi rm the clutch dial position <DS18DA> (See Fig. 12) Clutch dial Weak The tightening torque of this unit can be adjusted Triangle mark according to the clutch dial position, at which the clutch dial is set. When using this unit as a screwdriver, line up the one of the numbers “1, 5, 10 ...
  • Page 41 English CAUTION ○ Always make sure the motor is stopped when using the mode-switching dial. If it is diffi cult to switch over, slightly pull the switch to allow a little rotation and then attempt to switch the mode. ○ Make sure the mode-switching dial is fully switched over.
  • Page 42 English Table 5 Tightening torque Clutch dial position Tightening torque Approx. 0.6 N-m Approx. 1.3 N-m Approx. 2.2 N-m Approx. 3.1 N-m Approx. 4.0 N-m 10. Switch operation ○ When the trigger switch is depressed, the tool rotates. When the trigger is released, the tool stops.
  • Page 43 English Table 6 Rotating speed selection (Position of the shift knob) Clutch Dial Position LOW (Low speed) HIGH (High speed) Brick For drilling with a brick (DV18DA) working drill bit For 36 mm or smaller For 18 mm or smaller Wood Drilling diameters.
  • Page 44 English Table 7 State of lamp Battery Remaining Power Lights ; The battery remaining power is over 75% Lights ; The battery remaining power is 50% – 75%. Lights ; The battery remaining power is 25% – 50%. Lights ; The battery remaining power is less than 25% Blinks ;...
  • Page 45 English 15. Using the hook (optional accessory) The hook is used to hang up the power tool to your waist belt while working. CAUTION ○ When using the hook, hang up the power tool fi rmly not to drop accidentally. If the power tool is dropped, it may lead to an accident.

  • Page 46: Operational Cautions

    English OPERATIONAL CAUTIONS After use for continuous tightening wood screw works, rest the unit for 15 minutes or so when replacing the battery. The temperature of the motor, switch, etc., will rise if the work is started again immediately after battery replacement, eventually resulting in burnout. MAINTENANCE AND INSPECTION WARNING To avoid serious accident, ensure the switch is in the OFF position, and pull out the...
  • Page 47 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 48: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Part Number: 983006 BSL1820M 18 V (Li-ion) Plus driver bit (No.2) Battery UC18YKSL (14.4V-18V) Part Number: 329897 Charger Battery cover...
  • Page 52 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号： C99743321 G 发行日期：2021年12月 中国印刷...
