充电式起子电钻 / 冲击起子电钻

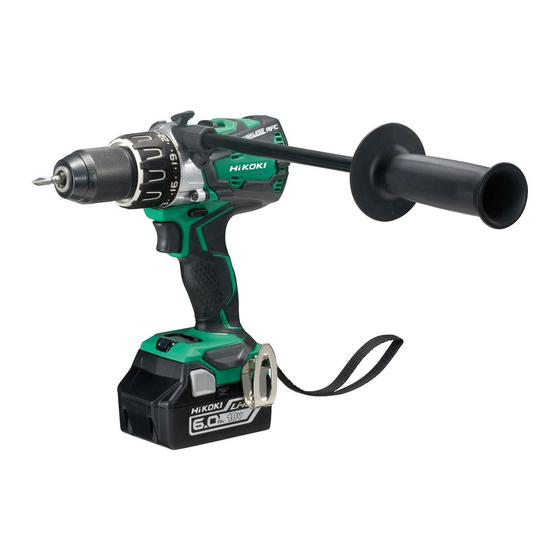

Cordless Driver Drill / Impact Driver Drill
DS 18DBL2
DS18DBL2
保留备用
Keep for future reference
使用说明书
Handling instructions
DV 18DBL2
•
DV18DBL2

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS 18DBL2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HIKOKI DS 18DBL2

Summary of Contents for HIKOKI DS 18DBL2

  • Page 1 充电式起子电钻 / 冲击起子电钻 Cordless Driver Drill / Impact Driver Drill DS 18DBL2 DV 18DBL2 • DS18DBL2 DV18DBL2 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 用途...............9 充电式起子电钻／冲击起子电钻 电池的拆卸／安装法.........10 安全警告.............4 充电..............10 其它安全警告...........5 作业之前............12 锂离子电池使用注意事项......5 使用方法............12 锂离子电池运输..........7 操作上的注意事项........20 符号...............7 维护和检查.............20 规格...............8 故障排除............22 标准附件.............9 选择附件............23 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。...
  • Page 3 中文 d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电 线远离热源、油、锐边或运动部件。 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。...

  • Page 4: 充电式起子电钻／冲击起子电钻安全警告

    中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！...

  • Page 5: 其它安全警告

    中文 其它安全警告 1. 确保打钻的区域绝对没有任何隐藏的障碍物，包括电线、水管或煤气管道。 钻入上述物体可能导致触电或短路、煤气泄漏或其他可能造成严重事故或人 员受伤的危险。 2. 操作期间，确保双手紧紧握住工具把手和侧把手。否则将会造成伤害。 3. 固定工件。使用夹紧装置或老虎钳固定工件比手更牢固。 4. 工作环境的准备和检查 请按下列注意事项检查工作环境是否适当。 5. 勿让杂质进入电池连结口内。 6. 切勿拆卸电池与充电器。 7. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 8. 请勿将电池丢入火中。 电池受热将会爆炸。 9. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 10. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 11. 当把钻头装入无键夹盘时，请充分旋紧导套。如果导套没有旋紧，钻头则会 松脱，从而造成伤害。 12. 工具过载时电机可能停止。如发生此种情况，请松开工具开关，并消除造成 过载的原因。 13. 避免触碰前壳，前壳会在持续操作中升温。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。...
  • Page 6 中文 ○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 (螺丝、钉子等) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6. 请依规定方式使用电池，切勿移作他用。 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！...

  • Page 7: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 输出功率 警告！ 2 至 3 位数 告知运输公司，包装内包含一个锂离子电池，告知该公 司其功率输出并且要按照运输公司的指引安排运输。 ● 功率输出超过 100 Wh 的锂离子电池被视作危险物品 运输分类并且需要特别申请程序。 ● 对于境外运输，您必须遵守国际法以及输入国的规 章和条例。 图 2 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 阅读所有安全警告和所有指示。 无负荷速度 /min 每分钟的振动次数 直流电 额定电压 警告...
  • Page 8 中文 规格 电动工具 型式 DS18DBL2 DV18DBL2 电压 18 V 低 0-500 /min 空载转速 高 0-2100 /min 低 — 0-7500 /min 冲击率 高 — 0-31500 /min 砖块 — 16 mm (深度 30 mm) 木料 钻孔 76 mm (厚 18 mm) 能力 金属...

  • Page 9: 标准附件

    中文 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表 1 DS18DBL2 DV18DBL2 (2LJRK) (NCK) (2LJRK) 十字槽头螺丝刀头 (2 号) 充电器 (UC18YFSL) — 电池 (BSL1850) — 电池盖 箱子 (可堆叠) 侧柄 用途 <DS18DBL2> ○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。 ○ 钻各种金属。 ○ 钻各种木料。 <DV18DBL2> ○ 在砖块和水泥块等上面钻孔。 ○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。 ○ 钻各种金属。 ○...

  • Page 10: 电池的拆卸／安装法

    中文 电池的拆卸／安装法 1. 电池的拆卸法 通风孔 端子 请先紧抓住把手、然后再推压电池插销以拆下 电池 (参照图 3 和图 4)。 电池盖 注意！ 切勿使电池短路。 插销 2. 电池的安装法 电池 插入电池时请注意极性 (参照图 4)。 图 3 插销 把手 电池 按 插入 拉出 图 4 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁红色 指示灯 (间隔为 1 秒)。 2.
  • Page 11 中文 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电前 闪烁 (熄灭 0.5 秒钟) 点亮 连续点亮 充电时 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电完成 闪烁 (熄灭 0.5 秒钟) 指示灯 (红色) 电池过热。无 点亮 1 秒钟，不点亮 0.5 秒钟 法充 (电池冷 过热而等待 闪烁 (熄灭 0.5 秒钟) 却后开始进行...

  • Page 12: 作业之前

    在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪动时 (以 0.2 秒钟的间隔)，请检查并取出充电器电池接口处的任何 异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心 检查。 ○ 由于内置的微型计算机需要大约 3 秒钟来确认使用充电器充电的电池已取 出，所以请等待至少 3 秒钟后再将电池重新插入继续充电。如果电池在 3 秒内重新插入，电池可能无法正常充电。 ○ 如果指示灯未以红色闪烁 (每秒一次)，但充电池电源线已连接至电源，表明 充电器的保护电路可能已激活。 拔下电源线或插座，然后等待 30 秒左右再次连接。如果指示灯仍未以红色 闪烁 (每秒一次)，请将充电器送还至HiKOKI授权服务中心。 作业之前 检查工作区域，确保不混乱没有碎片。 清理不必要人员区域。确保照明和通风充足。 使用方法 1. 钻头的安装和拆卸 导套 放松 (1) 安装钻头 左转导套 (从前方看时为逆时针方向) 将其旋松，以打 开无键夹盘上的夹子。...
  • Page 13 中文 注 : ○ 如果导套被旋紧至无键夹盘的夹子打开至最大程度的状态，可能会发生卡嗒 声。这是防止无键夹盘松弛时发出的声音而不是故障。 ○ 当导套再也无法旋松时，请用老虎钳或类似的工具将钻头固定住。接着将离 合器模式设在 1 和 11 之间，然后在操作离合器的同时将导套朝放松的一侧 (左侧) 转动。这样一来导套应当易于旋松了。 2. 确认电池安装正确。 该侧把手的突出部分 橡胶帽 3. 安装 / 卸下侧手柄（图 7-a） 垂直将该侧把 手的螺丝部分 警告！ 按压进孔 当使用该工具时，确保侧把手已安装上并 旋紧 得到稳固的保护。 如果没有稳固好，该工具将会在过度压力 下移位，造成伤害。 夹卡 (1) 移除橡胶帽并安装上侧把手。 （ ， ， ） 注...
  • Page 14 中文 5. 改变转速 请用变速开关来改变转速。请按箭头方向移 低速 动变速开关 (请参照图 9 和图 10)。 如果变速开关被设在“LOW”位置，钻机则 变速开关 低速旋转； 如果变速开关被设在 “HIGH” 位置， 图 9 钻机则高速旋转。 注意！ ○ 当用变速开关改变转速时，应确保电源开关 已被断开。 高速 如果在马达旋转过程中改变速度，则会损坏 齿轮。 ○ 在 需 要 较 大 的 应 力 进 行 操 作 ( 下 图 中 所 变速开关...
  • Page 15 中文 7. 确认离合器转盘的位置 (请参照图 11) 离合器转盘 <DS18DBL2> 弱 三角标记 本机的旋紧转矩可根据离合器转盘的位置设定 来调节。 (1) 当把本机作为起子机使用时，请将离合器转盘 上的“1、4、7……22”中的某个数字或点与机 身外侧上的三角标记对齐。 标记 (2) 当把本机作为钻机来使用时，请将离合器转盘 强 的钻机标记 “ ” 与机身外侧上的三角标记对齐。 注意！ 图 11 ○ 离合器转盘不能设在数字“1、4、7……22”之 间或点之间 ○ 当离合器转盘位于“22”和钻机标记“ ”之间时， 三角标记 标记 请勿使用本机，否则会造成损坏。 （请参照图 12） <DV18DBL2> (请参照图 13) 在本机离合器转盘处可以切换起子机、钻机和冲击...
  • Page 16 中文 8. 旋转冲击切换 (DV18DBL2) 通过将电钻机标记“ ”或锤子标记“ ”对准外体上的三角标记，可以切 换“旋转 (只旋转)”和“冲击 (冲击 + 旋转)”。 ○ 要在金属、木材或塑料上钻孔，请切换到“旋转(只旋转)”。 ○ 要在砖块和水泥块上钻孔，请切换到“冲击 (冲击 + 旋转)”。 注意！ 如果该材料只能旋转钻孔，注意不要在冲击设置中使用充电式冲击钻。这样 的行为不仅会降低钻孔效率，也会损害钻尖。 9. 旋紧转矩的调节 (1) 旋紧转矩 旋紧转矩的强度应与螺丝直径相对应。如果转矩过大，螺丝头则会损坏或受 损。务请按螺丝直径来调节离合器转盘的位置。 (2) 旋紧转矩的指示 (请参照第15页的图 11 和图 13) 螺丝类型及受紧固的材料不同，则旋紧转矩也不同。 本机采用离合器转盘上的数字“1、4、7……22”以及线来指示旋紧转矩。 旋紧转矩在位置“1”时最小，在最大数字处时最大。 (3) 调节旋紧转矩 (请参照第15页的图 11 和图 13) 转动离合器转盘并使离合器转盘上的数字“1、4、7……22”或点与机身外...
  • Page 17 中文 12. 选择旋紧力和转速的方法 注意！ ○ 表 5 中给出的选择例子应作为一般标准来考虑。在实际工作中使用的都是不 同类型的紧固螺丝和受紧固的材料，因此理应进行适当的调节。 ○ 在机用螺丝处于 HIGH (高速) 的状态下使用起子电钻机时，因旋紧转矩过 大，螺丝可能会损坏或钻头可能会松弛。使用机用螺丝时，请在 LOW (低 速) 的状态下使用起子电钻机。 注 : 在寒冷环境 (0℃ 以下) 中使用电池有时会造成旋紧扭矩变弱以及作业量的 减少。但是，这只是暂时现象，在电池变热后将会恢复正常。 表 5 离合器 转速选择 (变速开关的位置) 用途 转盘 LOW (低速) HIGH (高速) 的位置 用于直径在 6 mm 以下的 用于直径在...
  • Page 18 中文 表 6 指示灯状态 电池剩余电量 电池剩余电量充足。 电池剩余一半电量。 电池已快无剩余电量。请尽快给电池再充电。 因为电池余量指示因环境温度和电池特性而略有不同，上表仅供参考。 注 : 不要给显示板带来强震或折断它。这会引起麻烦。 14. LED 灯使用方法 拔出开关后，LED 灯将自动点亮工具尖头 部分 (图 16)。 开关松开后， LED 灯将会自动关闭 10 秒钟。 开关触发器 LED 灯也具有警示信号功能，在使用期间 点亮。 详情见“17. LED 灯警示信号” 。 注意！ ○ 请不要看着灯，让眼睛直接受灯光照射。 图 16 如果眼睛持续受灯光照射，会伤害眼睛。 ○ 用一块软布擦去附着在 LED 灯镜头上的任何灰尘或污垢，注意不要刮擦镜 头。...
  • Page 19 中文 (1) 卸下挂钩。 用十字螺丝刀卸下用于固定挂钩的螺丝。 凹槽 (图 17) (2) 重新装上挂钩并拧紧螺丝。 将挂钩牢固安装到电动工具的凹槽中，拧 螺丝 紧螺丝固定挂钩。(图 18) 16. 反作用力控制 挂钩 该产品具有反作用力控制 (RFC) ，当该工 图 17 具在操作中突然发生位移，可以使操作者 手臂扭伤危险达到最小化。 当钻头突然负担过重，该工具可以反作用 于马达的力量并且朝着马达旋转的反方向 凹槽 扭转，这会造成伤害。 （图 19） 当工具的内控检测到在反作用力时，在全 部工具发生位移前，它将停止马达输出以 减少操作者手臂发生扭伤。 当该功能启动，拔出开关，LED 灯将会闪光 螺丝 来进行提示（0.1 秒闪光 /0.5 秒灭灯） 。 挂钩...

  • Page 20: 操作上的注意事项

    中文 表 7 保护功能 LED 灯显示 正确步骤 如果操作时变速开关为 “高” ， 负重过度保护 调节成“低”并继续操作。 解除负担过重原因。 开启 0.1 秒 / 关闭 0.5 秒 解除负担过重原因。 反作用力控制 当使用该工具，紧紧握住该 工具， 确保其没有发生位移。 开启 0.5 秒 / 关闭 0.5 秒 过度释放保护 尽快给电池充电。 让该工具和电池得到充分冷 开启 0.3 秒 / 关闭 0.3 秒 温度保护...
  • Page 21 中文 5. 收藏 冲击电钻机应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。 电池在低电量的状态下长时间存放 (3 个月或更长)，可能会导致电池性能劣 化，使用时间明显减少或无法进行充电。 但是，即使是使用时间明显减少的电池，通过反复充电和使用 2 ～ 5 次，有 时也可恢复使用时间。 若反复充电和使用后电池的使用时间仍非常短，请认作为电池已达到了使用 寿命并更换新的电池。 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对 电池进行拆卸和改动 (例如拆卸和更换电池组件或其他内部部件)，那么我们 无法保证我们无线电动工具的安全性和使用性能。...

  • Page 22: 故障排除

    中文 故障排除 如果工具操作不正常，请使用下表中的检查步骤。如果未能解决问题，请向经 销商或HiKOKI公司授权服务中心咨询。 现象 可能的原因 解决办法 没有剩余电池电量 为电池充电 工具无法运行 电池没有牢固安装 按压电池直到听到咔嗒声 工具过度负重 解除负担过重原因。 见“反作用力控制”。 反作用力控制已经启动 工具突然停止 让该工具和电池得到充分 电池或工具过热 冷却。 无 键 夹 盘 的 夹 盘 直 径 是 安装部分的形状不匹配 1.5 mm 到 13 mm。使用这 钻头 个范围内的钻头。 - 无法安装...

  • Page 23: 选择附件

    中文 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 产品编号 : 339770 产品编号 : 983006 侧柄 十字槽头螺丝刀头 (2 号) 18 V (Li-ion) UC18YFSL 产品编号 : 336471 电池 (14.4 V-18 V) 充电器 产品编号 : 329897 电池盖 产品编号 : 339776...

  • Page 24: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........24 CORDLESS DRIVER DRILL / IMPACT DRIVER DRILL SAFETY WARNINGS ....................27 ADDITIONAL SAFETY WARNINGS ............27 CAUTION ON LITHIUM-ION BATTERY ............28 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ..... 29 SYMBOLS ....................30 SPECIFICATIONS ..................
  • Page 25 English Do not use any adapter plugs with earthed (grounded) power tools. Unmodifi ed plugs and matching outlets will reduce risk of electric shock. b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
  • Page 26 English Power tool use and care a) Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. b) Do not use the power tool if the switch does not turn it on and off...

  • Page 27: Cordless Driver Drill / Impact Driver Drill Safety Warnings

    English Service a) Have your power tool serviced by a qualifi ed repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained. CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS DRIVER DRILL / IMPACT DRIVER DRILL SAFETY WARNINGS <DV18DBL2>...

  • Page 28: Caution On Lithium-Ion Battery

    English 11. When mounting a bit into the keyless chuck, tighten the sleeve adequately. If the sleeve is not tight, the bit may slip or fall out, causing injury. 12. The motor may stop in the event the tool is overloaded. In this should occur, release the tool’s switch and eliminate the cause of the overload.

  • Page 29: Regarding Lithium-Ion Battery Transportation

    English 12. Do not immerse the battery or allow any fl uids to fl ow inside. Conductive liquid ingress, such as water, can cause damage resulting in fi re or explosion. Store your battery in a cool, dry place, away from combustible and fl ammable items. Corrosive gas atmospheres must be avoided.

  • Page 30: Symbols

    English SYMBOLS WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. Read all safety warnings and all No-load speed instructions. Direct carrent /min Oscillation per minute Rated voltage Warning SPECIFICATIONS POWER TOOL Model DS18DBL2 DV18DBL2...

  • Page 31: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 DS18DBL2 DV18DBL2 (2LJRK) (NCK) (2LJRK) Plus driver bit (No. 2) Charger (UC18YFSL) — Battery (BSL1850) — Battery cover Case (Stackable) Side handle APPLICATIONS...

  • Page 32: Battery Removal / Installation

    English BATTERY REMOVAL / INSTALLATION Battery removal Ventilation holes Hold the handle tightly and push the battery Terminals latches to remove the battery (see Fig. 3, 4). Battery cover CAUTION Never short-circuit the battery. Latch Battery installation Insert the battery while observing its polarities Battery (see Fig.
  • Page 33 English Table 2 Indications of the pilot lamp Lights for 0.5 seconds. Does not Before light for 0.5 seconds. (off for Blinks charging 0.5 seconds) While Lights continuously Lights charging Lights for 0.5 seconds. Does not Charging light for 0.5 seconds. (off for Blinks complete 0.5 seconds)

  • Page 34: Prior To Operation

    Remove the cord or plug from the power and then connect it again after 30 seconds or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center. PRIOR TO OPERATION Check the work area to make sure that it is clear of debris and clutter.
  • Page 35 English NOTE If the sleeve becomes loose during operation, tighten it further. The tightening force becomes stronger when the sleeve is tightened. Dismounting the bit Loosen the sleeve by turning it toward the left (in the counterclockwise direction as viewed from the front), and then take out the bit etc.
  • Page 36 English Check the rotational direction The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the selector button. Trigger switch Selector button The L-side of the selector button is pushed to turn the bit counterclockwise. (See Fig. 8) (The marks are provided on the push button.) CAUTION mark...
  • Page 37 English Confi rm the clutch dial position (See Fig. 11) Clutch dial <DS18DBL2> Weak Triangle mark The tightening torque of this unit can be adjusted according to the clutch dial position, at which the clutch dial is set. When using this unit as a screwdriver, line up the one of the numbers “1, 4, 7 ...
  • Page 38 English Rotation to Impact changeover (DV18DBL2) The “Rotation (Rotation only)” and “Impact (Impact + Rotation)” can be switched by aligning the drill mark “ ” or the hammer mark “ ” with the triangle mark on the outer body. To make holes in the metal, wood or plastic, switch to “Rotation (Rotation only)”. ○...
  • Page 39 English 12. How to select tightening torque and rotational speed CAUTION The selection examples shown in Table 5 should be considered as general ○ standard. As diff erent types of tightening screws and diff erent materials to be tightened are used in actual works proper adjustments are naturally necessary. When using the driver drill with a machine screw at HIGH (high speed), a screw ○...
  • Page 40 English Table 6 State of lamp Battery Remaining Power The battery remaining power is enough. The battery remaining power is a half. The battery remaining power is nearly empty. Re-charge the battery soonest possible. As the remaining battery indicator shows somewhat diff erently depending on ambient temperature and battery characteristics, read it as a reference.
  • Page 41 English Removing the hook. Remove the screws fi xing the hook with screw driver. Groove (Fig. 17) Replacing the hook and tightening the screws. Install securely the hook in the groove of power tool Screw and tighten the screws to fi x the hook fi rmly. (Fig. 18) 16.

  • Page 42: Operational Cautions

    English Table 7 Safeguard Function LED Light Display Corrective Action If the operating with the shift knob set on HIGH, adjust to Overburden Protection LOW and continue operation. Remove the cause of the overburdening. On 0.1 second/off 0.5 second Remove the cause of the overburdening.
  • Page 43 In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed. Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...

  • Page 44: Troubleshooting

    English TROUBLESHOOTING Use the inspections in the table below if the tool does not operate normally. If this does not remedy the problem, consult your dealer or the HiKOKI Authorized Service Center. Symptom Possible cause Remedy No remaining battery power Charge the battery.

  • Page 45: Selecting Accessories

    English SELECTING ACCESSORIES Select accessories that are suited to a specifi c task. For details contact HiKOKI Authorized Service Center. Part Number: 339770 Part Number: 983006 Side handle Plus driver bit (No.2) 18 V (Li-ion) UC18YFSL Part Number: 336471 Battery (14.4 V–18 V)
  • Page 48 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99714925 G 发行日期：2021年 7月 中国印刷...
