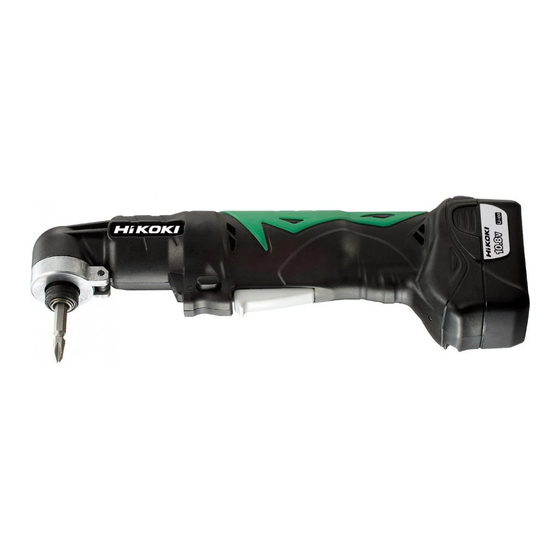

HIKOKI WH 10DCL Handling Instructions Manual
Cordless angle impact driver
Hide thumbs
Also See for WH 10DCL:
- Handling instruction (72 pages) ,
- Handling instructions manual (53 pages)
Related Manuals for HIKOKI WH 10DCL
Summary of Contents for HIKOKI WH 10DCL
- Page 1 充电式角向冲击起子机 Cordless Angle Impact Driver WH 10DCL 保留备用 Keep for future reference 使用说明书 Handling instructions...
-
Page 2: Table Of Contents
中文 目次 电动工具通用安全警告 ......2 用途...............7 充电式角向冲击起子机使用上的 电池的拆卸／安装法........8 注意事项.............4 充电...............8 锂离子电池使用注意事项......5 作业之前.............9 符号...............6 使用方法............10 规格...............6 操作上的注意事项........11 标准附件.............7 维护和检查.............12 选购附件（分开销售） .........7 维修零部件一览表........14 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语 “电动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 线）电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。... - Page 3 中文 受损或缠绕的软线会增加电击危险。 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器（ＲＣＤ） 。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到 疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危 险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。...
-
Page 4: 充电式角向冲击起子机使用上的注意事项
中文 e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和 影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。 许多事故由维护不良的电动工具引发。 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起然烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！... -
Page 5: 锂离子电池使用注意事项
中文 最适合于充电的温度是 20 ～ 25℃。 8. 充电结束时，在下节电池充电之前，请先将充电器放置大约 15 分钟。 切勿将电池充电超过 2 小时。 9. 勿让杂质进入电池连结口内。 10. 切勿拆卸电池与充电器。 11. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 12. 请勿将电池丢入火中。 电池受热将会爆炸。 13. 在墙壁、地板或天花板上钻孔时，应检查是否有埋设的电源线等。 14. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 15. 请勿使用耗竭了的电池，否则会损坏充电器。 16. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 锂离子电池使用注意事项 为延长使用期限，锂离子电池备配停止输出的保护功能。 若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。 这并非故障，而是启动保护功能的结果。 1. - Page 6 中文 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、 异味、 过热、 褪色、 变形及／或其它异常情况时， 请勿使用并将该电池退还给供货商或厂商。 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 阅读所有安全警告和所有指示。 规格 电动工具 无负荷速度 0 － 2100 /min 能力（普通螺栓） M4 － M10 旋紧扭矩（最大）...
-
Page 7: 标准附件
中文 标准附件 除了主机（1 台）外，产品包中还包括表中所列的附件。 WH10DCL WH10DCL WH10DCL (2LCSK) (LCSK) (NN) 十字槽头螺丝刀头 － (2 号 × 50L) 电池 (BCL1015) － 充电器 (UC10SFL) － 塑料盒 － 选购附件（分开销售） 1. 电池 (BCL1015) 用途 ○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。... -
Page 8: 电池的拆卸／安装法
中文 电池的拆卸／安装法 1. 电池的拆卸法 请先紧抓住把手、然后再推压电池插销以 电池 拆下电池（参照图 1 和 图 2） 。 插销 注意！ 切勿使电池短路。 2. 电池的安装法 图 1 插入电池时请注意极性 （参照图 2） 把手 插销 按 插入 拉出 电池 图 2 充电 使用电动工具之前， 按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 2. 将电池插入充电器。 请将电池有铭牌的那面朝向充电器的铭牌放 插入 置，并按下电池，直到与底板接触为止（参... -
Page 9: 作业之前
中文 ○ 关于充电时间 表 1 给出了根据电池类型所需的充电时间。 表 1 20℃下的充电时间（分钟近似值） 电池容量 (Ah) 1.5 Ah BCL1015 40 分钟 注 : 根据环境温度的不同，充电时间可能会有所变化。 3. 从电源插座拔下充电器的电源线。 4. 握紧充电器并取出电池。 注 : 充电后，先将电池从充电器中取出，然后妥善保存。 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部 化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行 充电。 注意！ ○ 连续使用电池充电器时，电池充电器将会升温，进而生成导致故障的因素。 一旦充电完成，请闲置 15 分钟后再进行下次充电。 ○... -
Page 10: 使用方法
中文 使用方法 1. 安装钻头。 移动 起子钻头 请务必按照下列步骤安装击入式钻头 （图 4） 。 (1) 向前拉导套。 铁中的六角孔 (2) 将钻头插入套筒的六角孔。 导套 (3) 松开导套，导套随后返回到原始位置。 图 4 注意！ 如果导套没有返回到原始位置，则说明没有正确安装钻头。 2. 拆卸钻头。 请按照钻头安装方法相反的要点进行拆卸。 3. 确认电池安装正确。 4. 检查旋转方向 标记 标记 按选择按钮的 R（右）侧，钻头便会顺 时针（从后方看时）旋转 ； 按选择按钮 的 L（左）侧则使钻头逆时针旋转。 （请 参照图 5） 。 （机身上标有 和... -
Page 11: 操作上的注意事项
中文 7. 拧紧和拧松螺丝 安装适合螺丝的转头，使转头对准螺丝头的凹槽，然后拧紧螺丝。 推动角向冲击起子机，使转头恰好与螺丝头吻合。 注意！ 长时间将角向冲击起子机应用于螺丝会造成螺丝拧得过紧，且容易使螺丝折 断。 用角向冲击起子机拧紧螺丝时，如果起子机与螺丝有一定角度，则可能损坏 螺丝头，正确的作用力无法传送到螺丝。 拧紧时，使角向冲击起子机正好对准螺丝。 8. 电池电量警告灯 电池电量 当电动工具处于空载状态时，可以通过扳动扳 警告灯 机开关来检查电池电量状况。当电池电量非常 低时， 电池电量警告灯会点亮。若出现这种情况， 请对电池充电。 （图 7） 注 : ○ 电池电量警告灯在何种情况下点亮可能因环境 温度、电池特性等不同而存在差异，仅供参考。 ○ 当电动工具过载时，电池电量警告灯可能点亮。 图 7 这并不意味着电池电量非常低。务必在工具处于空载状态时检查电池电量。 操作上的注意事项 1. 连续作业后须让电动工具休息片刻 在连续进行螺栓紧固作业后以及在更换电池后，请让电动工具暂停作业 15 分钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高，结 果导致烧毁。 注 : 请勿触摸轴承盖或冲击机械部件，它们在连续工作后可能高温。... -
Page 12: 维护和检查
操作时间增加时旋紧扭矩也增加。但是，即使工具驱动很长的一段时间，旋 紧扭矩也不会增大到超过某个特定值。 (3) 螺栓的直径 旋紧扭矩根据螺栓的直径变化。一般来说较大直径的螺栓需要较大的旋紧扭 矩。 (4) 旋紧的状态 即使使用相同尺寸螺纹的螺栓，旋紧扭矩根据螺栓的扭矩比率、等级和长度 也各不相同。旋紧扭矩还因螺栓所要上紧的加工件的表面状况而有所不同。 螺栓和螺母一起转动时，扭矩会大大减少。 维护和检查 1. 检查工具 继续使用已破损的钻头或钻头尖已磨损的钻头是非常危险的，因为钻头会滑 脱。因此，请更换已破损的钻头或钻头尖已磨损的钻头。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水 沾湿。 4. 清理外部 冲击电钻机沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油 或稀释剂，以免塑胶部分溶化。 5. 收藏 冲击电钻机应收藏于温度低于 40℃和小孩拿不到的地方。 6. 维修零部件一览表 注意！ HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心进 行。 当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给经 HiKOKI公司授权的维修中心，将有助于维修或保养工作。 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。... - Page 13 中文 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件） ，那么我们无 法保证我们无线电动工具的安全性和使用性能。...
-
Page 14: 维修零部件一览表
中文 维修零部件一览表... - Page 15 中文 项目号 代码号 使用数 备注 项目号 代码号 使用数 备注 329-618 329-609 959-149 329-629 329-626 329-623 D2×8 959-148 D3.175 329-628 329-617 –––––– 329-615 329-371 BCL1015 329-631 992-671 NO.2 50L 313-687 D3×16 –––––– UC10SFL –––––– 329-632 329-624 329-630 319-535 D3.5 949-219 M4×16 949-453 329-622 322-717...
-
Page 16: General Power Tool Safety Warnings
English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........16 PRECAUTIONS FOR CORDLESS ANGLE IMPACT DRIVER ..... 19 CAUTION ON LITHIUM-ION BATTERY ............19 SYMBOL ....................... 21 SPECIFICATIONS ..................21 STANDARD ACCESSORIES ............... 21 OPTIONAL ACCESSORIES (sold separately)..........22 APPLICATIONS .................... 22 BATTERY REMOVAL/INSTALLATION ............ - Page 17 English There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool.
- Page 18 English Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.
-
Page 19: Precautions For Cordless Angle Impact Driver
English PRECAUTIONS FOR CORDLESS ANGLE IMPACT DRIVER This is portable tool for tightening and loosenig screws. Use it only for these operation. Use the earplugs if using for a long time. One-hand operation is extremely dangerous; hold the unit fi rmly with both hands when operating. - Page 20 English When the battery power remaining runs out, the motor stops. In such case, charge it up immediately. If the tool is overloaded, the motor may stop. In this case, release the switch of tool and eliminate causes of overloading. After that, you can use it again. If the battery is overheated under overload work, the battery power may stop.
-
Page 21: Symbol
English SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. Read all safety warnings and all instructions. SPECIFICATIONS POWER TOOL No-load speed 0 – 2100 /min Capacity (Ordinary bolt) M4 – M10 Tightening torque (Maximum) 30 N·m Battery... -
Page 22: Optional Accessories (Sold Separately)
English OPTIONAL ACCESSORIES (sold separately) 1. Battery (BCL1015) APPLICATIONS Driving and removing of machine screws, wood screws, tapping screws, etc. ○ BATTERY REMOVAL/INSTALLATION Battery removal Hold the handle tightly and push the battery latch to remove the battery (see Figs. 1 and 2). Battery Latch CAUTION... - Page 23 English Insert the battery in the charger Battery Position the battery so that the nameplate faces toward the nameplate of the charger and press in the battery until it comes into contact with the bottom plate (See Fig. 3). Insert Inserting the battery will turn on the charger Hole for connecting (the pilot lamp lights up).
-
Page 24: Prior To Operation
English CAUTION When the battery charger has been continuously used, the battery charger will be ○ heated, thus constituting the cause of the failures. Once the charging has been completed, give 15 minutes rest until the next charging. If the battery charger does not work while the battery is mounted correctly, it is ○... -
Page 25: Operational Cautions
English NOTE Bearing cover A buzzing noise is produced when the motor is about to rotate. This is only a noise, not a machine failure. Impact Using the light mechanism Pull the trigger switch to light up the light. The light parts keeps on lighting while the trigger switch is being Light... -
Page 26: Maintenance And Inspection
English NOTE Do not touch the bearing cover or impact mechanism parts, as they get very hot during continuous work. (Fig. 6 on page 25) Cautions on use of the speed control switch This switch has a built-in, electronic circuit which steplessly varies the rotation speed. Consequently, when the switch trigger is pulled only slightly (low speed rotation) and the motor is stopped while continuously driving in screws, the components of the electronic circuit parts may overheat and be damaged. - Page 27 Repair, modifi cation and inspection of HiKOKI Power Tools must be carried out by a HiKOKI Authorized Service Center. This Parts List will be helpful if presented with the tool to the HiKOKI Authorized Service Center when requesting repair or other maintenance.
-
Page 28: Service Parts List
English SERVICE PARTS LIST... - Page 29 English Item Item Code No. Remarks Code No. Remarks Used Used 329-618 992-671 NO.2 50L 959-149 –––––– UC10SFL 329-626 329-632 959-148 D3.175 329-617 329-615 329-631 313-687 D3×16 –––––– 329-624 329-630 319-535 D3.5 949-219 M4×16 949-453 329-622 322-717 321-657 315-983 315-984 329-608 329-607 329-606...
- Page 32 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99172423 G 发行日期：2018年6月 中国印刷...
