HIKOKI WH 18DF Handling Instructions Manual

Hide thumbs Also See for WH 18DF:
Table of Contents

Advertisement

Quick Links

Download this manual
充电式冲击起子机

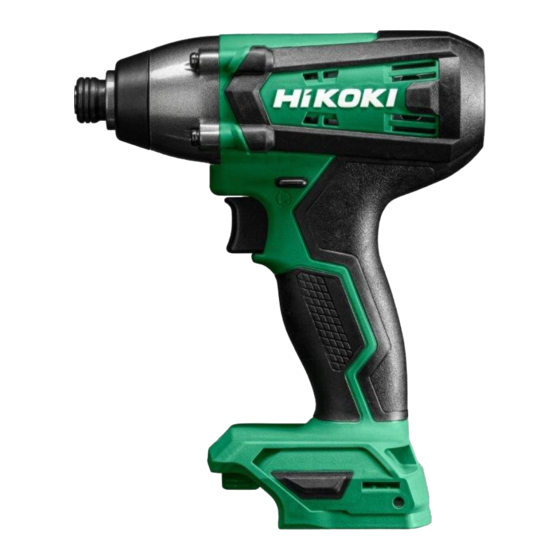

Cordless Impact Driver
WH 18DF
保留备用
Keep for future reference
使用说明书
Handling instructions

Advertisement

Chapters

Table of Contents
loading

Related Manuals for HIKOKI WH 18DF

Summary of Contents for HIKOKI WH 18DF

  • Page 1 充电式冲击起子机 Cordless Impact Driver WH 18DF 保留备用 Keep for future reference 使用说明书 Handling instructions...

  • Page 2: Table Of Contents

    中文 目次 电动工具通用安全警告.......2 用途..............10 充电式冲击起子机安全警告.....4 电池的拆卸／安装法.........10 锂离子电池使用注意事项......5 充电..............10 锂离子电池运输..........7 作业之前............13 符号...............7 使用方法............13 零件名称.............8 操作上的注意事项........16 规格...............9 维护和检查.............17 标准附件.............9 选择附件............18 电动工具通用安全警告 警告！ 阅读所有警告和所有说明。 不遵照以下警告和说明会导致电击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。 1) 工作场地的安全 a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会引发事故。 b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。 电动工具产生的火花会点燃粉尘或气体。 c) 让儿童和旁观者离开后操作电动工具。 注意力不集中会使操作者失去对工具的控制。 2) 电气安全 a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。...
  • Page 3 中文 e) 当在户外使用电动工具时，使用适合户外使用的外接软线。 适合户外使用的软线将减少电击危险。 f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保 护器 (ＲＣＤ)。 使用ＲＣＤ可减小电击危险。 3) 人身安全 a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。 当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。 在操作电动工具时瞬间的疏忽会导致严重人身伤害。 b) 使用个人防护装置。始终佩戴护目镜。 安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力 防护等装置能减少人身伤害。 c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时 处于关断位置。 手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。 d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。 遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。 e) 手不要伸展得太长。时刻注意立足点和身体平衡。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动 部件。 宽松衣服、佩饰或长发可能会卷入运动部件中。 g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使 用得当。 使用这些装置可减少尘屑引起的危险。 4) 电动工具使用和注意事项 a) 不要滥用电动工具，根据用途使用适当的电动工具。 选用适当设计的电动工具会使你工作更有效、更安全。...

  • Page 4: 充电式冲击起子机安全警告

    中文 f) 保持切削刀具锋利和清洁。 保养良好的有锋利切削刃的刀具不易卡住而且容易控制。 g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和 工具的刀头等。 将电动工具用于那些与其用途不符的操作可能会导致危险。 5) 电池式工具使用和注意事项 a) 只用制造商规定的充电器充电。 将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。 b) 只使用配有特制电池盒的电动工具。 使用其他电池盒会发生损坏和着火危险。 c) 当电池盒不用时， 将它远离其他金属物体， 例如回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属物体，以防一端与另一端连接。 电池端部短路会引起燃烧或火灾。 d) 在滥用条件下，液体会从电池中溅出 ； 避免接触。如果无意间碰到了， 用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。 从电池中溅出的液体会发生腐蚀或燃烧。 6) 维修 a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。 这样将确保所维修的电动工具的安全性。 注意！ 不可让儿童和体弱人士靠近工作场所。 应将不使用的工具存放在儿童和体弱人士接触不到的地方。 充电式冲击起子机安全警告 1.

  • Page 5: 锂离子电池使用注意事项

    中文 8. 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极 其危险。电池不能在高于 40℃的温度下充电。 最适合于充电的温度是 20 ～ 25℃。 9. 不要连续使用充电器。 一次充电完毕后，在 15 分钟内不要再次使用该充电器对电池充电。 10. 勿让杂质进入电池连结口内。 11. 切勿拆卸电池与充电器。 12. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。 13. 请勿将电池丢入火中。 电池受热将会爆炸。 14. 请勿将异物插入充电器的通风口。 若将金属异物或易燃物插入通风口的话， 将会引起触电事故或使充电器受损。 15. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的 电池乱丢。 16. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。 否则，安装电池后可能会短路，造成冒烟或起火。 17. 请清除工具端子（电池安装部位）上的削屑和灰尘。 ○ 使用前请确保电池上没有堆积削屑和灰尘。 ○...
  • Page 6 中文 ○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。 ○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它 与金属零件 (螺丝、钉子等) 存放在一起。 2. 请勿以钉子等利器刺穿电池、 以铁锤敲打、 踩踏、 丢掷电池， 或将其剧烈撞击。 3. 切勿使用明显损坏或变形的电池。 4. 使用电池时请勿颠倒电极。 5. 请勿直接连接电源插座或汽车点烟器孔座。 6. 请依规定方式使用电池，切勿移作他用。 7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。 8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。 9. 在发觉有渗漏或异味时，请勿接近远离火源。 10. 请勿在会产生强烈静电的地方使用。 11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任 何异常，请立即将它从装备或电池充电器拆下，并停止使用。 12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水） ，可能造 成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远 离易燃物品。必须避免将电池置于腐蚀性气体环境中。 注意！ 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水 充分冲洗，立刻送医。...

  • Page 7: 锂离子电池运输

    中文 锂离子电池运输 当运输一个锂离子电池，请注意以下预防措施。 输出功率 警告！ 告知运输公司，包装内包含一个锂离子电池，告知该公 2 至 3 位数 司其功率输出并且要按照运输公司的指引安排运输。 ● 功率输出超过 100Wh 的锂离子电池被视作危险物品 并且需要特别申请程序。 ● 对于境外运输，您必须遵守国际法以及输入国的规 章和条例。 图 2 符号 警告！ 如下所示的符号用于本机。使用前请务必理解其含意。 为降低伤害风险，用户必须阅 空载转速 读使用说明书 /min 每分钟的振动次数 直流电 额定电压 警告...

  • Page 8: 零件名称

    中文 零件名称 1. 充电式冲击起子机 (WH18DF) 锤子盒 外壳 马达 导套 推钮 扳机开关 LED灯 电池 <WH18DF> 图 3 2. 电池 3. 充电器 通风口 导轨 端子 电池盖 指示灯 铭牌 插销 <BSL1820M> <UC18YKSL> 图 4 图 5...

  • Page 9: 标准附件

    中文 规格 电动工具 型式 WH18DF 电压 空载转速 0 － 2400/min 能力 (普通螺栓) M6 － M14 旋紧扭矩 (最大) 150N ・ m 电池 BSL1820M: 锂离子 18V (2.0Ah 5节) 重量 1.4kg（安装 BSL1820M） 充电器 型式 UC18YKSL 充电电压 14.4V-18V 重量 0.35kg 标准附件 除了主机 (1 台) 外，产品包中还包括表中所列的附件。 表...

  • Page 10: 电池的拆卸／安装法

    中文 用途 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。 电池的拆卸／安装法 1. 电池的拆卸法 插销 把手 请先紧抓住把手、然后再推压电池插销以拆下 电池 电池 (参照图 6)。 注意！ 切勿使电池短路。 按 插入 2. 电池的安装法 拉出 插入电池时请注意极性 (参照图 6) 图 6 充电 使用电动工具之前，按下述方法将电池进行充电。 电池 1. 将充电器的电源线连接到插座。 将充电器插头连接到插座时，指示灯闪烁 红色 (间隔为 1 秒)。 2. 将电池插入充电器。 如图 7 所示，将电池稳稳地插入充电器。 3.
  • Page 11 中文 ● 指示灯显示 根据充电器或电池的情况，指示灯的显示如表 2 所示。 表 2 指示灯的显示 点亮 0.5 秒钟，不点亮 充电前 闪烁 插入电源 0.5 秒钟 (熄灭 0.5 秒钟) 连续点亮 充电时 点亮 点亮 0.5 秒钟，不点亮 指示灯 充电完成 闪烁 0.5 秒钟 (熄灭 0.5 秒钟) (红色) 电池过热。无法充 点亮 1 秒钟，不点亮 过热而等待 闪烁 (电池冷却后开始进...
  • Page 12 较长时间保持电池性能的方法 (1) 在电池电力完全耗尽之前进行充电。 感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动 工具并耗尽电力，电池可能会损坏或其使用寿命缩短。 (2) 避免在高温环境中充电。 使用后电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部 化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行 充电。 注意！ ○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变 热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒 钟 (熄灭 0.5 秒钟)。 在此情况下，先让电池冷却下来，然后再充电。 ○ 指示灯闪动时 (以 0.2 秒钟的间隔)，请检查并取出充电器电池接口处的任何 异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中心 检查。 ○ 如果指示灯未以红色闪烁（每秒一次） ，但充电池电源线已连接至电源，表 明充电器的保护电路可能已激活。 拔下电源线或插座，然后等待5 分钟左右再次连接。如果指示灯仍未以红色 闪烁（每秒一次） ，请将充电器送还至 HiKOKI 授权服务中心。...

  • Page 13: 作业之前

    中文 作业之前 检查工作区域，确保不混乱没有碎片。 清理不必要人员区域。确保照明和通风充足。 使用方法 1. 安装钻头 导套 移动 起子钻头 请务必按照下列步骤安装击入式钻头 (图 8)。 (1) 向前拉导套。 (2) 将钻头插入套筒的六角孔。 铁钻中的六角孔 (3) 松开导套，导套随后返回到原始位置。 图 8 注意！ 如果导套没有返回到原始位置，则说明没有正确安装钻头。 2. 拆卸钻头 请按照钻头安装方法相反的要点进行拆卸。 3. 确认电池安装正确 4. 检查旋转方向 按推钮的 R (右) 侧，钻头便会顺时针 (从后 标记 标记 方看时) 旋转；按推钮的 L (左) 侧则使钻头逆 时针旋转。(请参照图...
  • Page 14 中文 6. 剩余电池电量指示灯 剩余电池电 剩余电池电量 可 以 按 下 剩 余 电 池 电 量 指 示 灯 开 关 量指示灯 指示灯开关 点 亮 指 示 灯， 查 看 电 池 的 剩 余 电 量。 （图 10，表 4） 按住剩余电池电量指示灯开关约 3 秒 后，指示灯将熄灭。...
  • Page 15 中文 7. 使用 LED灯 扳动扳机开关使LED灯点亮。扳机开关处于扳 动状态时，LED灯一直点亮。松开扳机开关 扳机开关 后，LED灯熄灭。(图 11) 注意 ! LED灯 ○ 请不要直视灯光，避免眼睛直接受灯光照射。 如果眼睛持续受灯光照射，会伤害眼睛。 ○ 用软布仔细擦拭附着在 LED灯镜片上的灰尘 图 11 或污垢，小心不要划伤镜片。 如果划伤 LED灯的镜片，可能会导致亮度减弱。 8. 拧紧和拧松螺丝 安装适合螺丝的转头，使转头对准螺丝头的凹槽，然后拧紧螺丝。 推动冲击起子机，使转头恰好与螺丝头吻合。 注意！ 长时间将冲击起子机应用于螺丝会造成螺丝拧得过紧，且容易使螺丝折断。 用冲击起子机拧紧螺丝时，如果起子机与螺丝有一定角度，则可能损坏螺丝 头，正确的作用力无法传送到螺丝。 拧紧时，使冲击起子机正好对准螺丝。 9. 拧紧和拧松螺栓 首先必须选择与螺栓或螺母相对应的六角扳手。接下来，将套筒安装到铁钻 上，用六角扳手咬住要拧紧的螺母。 将扳手按在螺栓上，按电源开关冲击螺母几秒钟。 如果螺母松动地安装到螺栓上，螺栓可能随着螺母转动，则说明未正确拧紧。 在此情况下，停止冲击螺母，用扳手按住螺母头后重新启动冲击，或者手动 拧紧螺栓和螺母，以防它们滑动。 10.

  • Page 16: 操作上的注意事项

    中文 (2) 卸下挂钩。 凹槽 用 十 字 螺 丝 刀 卸 下 用 于 固 定 挂 钩 的 螺 丝。(图 13) 挂钩 螺丝 图 13 操作上的注意事项 1. 连续作业后须让电动工具休息片刻 在连续进行螺栓紧固作业后以及在更换电池后，请让电动工具暂停作业 15 分钟。如果在更换电池后立刻开始作业，马达和开关等的温度将会升高， 结果导致烧毁。 注 : 请勿触摸金属部件，它们在连续工作后可能高温。 2. 关于转速控制开关的注意事项 此开关带有可无级改变转速的内置电路。因此，当轻拉启动开关 (低速转动) 并在连续旋紧螺丝中停止马达转动时，电路部分的元件可能会因过热而损坏。...

  • Page 17: 维护和检查

    中文 (4) 旋紧的状态 即使使用相同尺寸螺纹的螺栓，旋紧扭矩根据螺栓的扭矩比率、等级和长度 也各不相同。旋紧扭矩还因螺栓所要上紧的加工件的表面状况而有所不同。 螺栓和螺母一起转动时，扭矩会大大减少。 维护和检查 警告！ 为避免发生严重事故，请确保开关处于关断位置，并取出电池。 1. 检查工具 继续使用已破损的钻头或钻头尖已磨损的钻头是非常危险的，因为钻头会滑 脱。因此，请更换已破损的钻头或钻头尖已磨损的钻头。 2. 检查安装螺钉 要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否 则会导致严重的事故。 3. 电动机的维护 电动机绕线是电动工具的 “心脏部”应仔细检查有无损伤， 是否被油液或水沾湿。 4. 检查端子（工具和电池） 确保端子上没有堆积削屑和灰尘。 在操作前、操作时和操作后需要时常检查。 注意！ 请清除端子上的削屑或灰尘。 否则可能导致故障。 5. 清理外部 冲击起子机沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油 或稀释剂，以免塑胶部分溶化。 6. 收藏 冲击起子机应收藏于温度低于 40℃和小孩拿不到的地方。 注 : 存放锂离子电池 在存放前请确保电池已完全充电。...

  • Page 18: 选择附件

    中文 注意！ 在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电 池进行拆卸和改动 (例如拆卸和更换电池组件或其他内部部件)，那么我们无法 保证我们无线电动工具的安全性和使用性能。 选择附件 根据特定作业选择适合的附件。 有关详细信息请联系HiKOKI授权服务中心。 BSL1820M 18V ( 锂离子 ) UC18YKSL (14.4V－18V) 电池 充电器 产品编号 : 336642 产品编号 : 329897 塑料盒 电池盖 产品编号 : 375800 挂钩组...

  • Page 19: General Power Tool Safety Warnings

    English CONTENTS GENERAL POWER TOOL SAFETY WARNINGS ........19 CORDLESS IMPACT DRIVER SAFETY WARNINGS ........22 CAUTION ON LITHIUM-ION BATTERY ............23 REGARDING LITHIUM-ION BATTERY TRANSPORTATION ...... 24 SYMBOL ....................... 25 NAME OF PARTS..................25 SPECIFICATIONS ..................26 STANDARD ACCESSORIES ............... 27 APPLICATIONS ....................
  • Page 20 English b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
  • Page 21 English b) Do not use the power tool if the switch does not turn it on and off . Any power tool that cannot be controlled with the switch is dangerous and must be repaired. Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.

  • Page 22: Cordless Impact Driver Safety Warnings

    English CAUTION Keep children and infi rm persons away. When not in use, tools should be stored out of reach of children and infi rm persons. CORDLESS IMPACT DRIVER SAFETY WARNINGS Hold power tool by insulated gripping surfaces, when performing an operation where the fastener may contact hidden wiring.

  • Page 23: Caution On Lithium-Ion Battery

    English 17. Keep the tool’s terminals (battery mount) free of swarf and dust. ○ Prior to use, make sure that swarf and dust have not collected in the area of the terminals. ○ During use, try to avoid swarf or dust on the tool from falling on the battery. ○...

  • Page 24: Regarding Lithium-Ion Battery Transportation

    English 11. If there is battery leakage, foul odor, heat generated, discolored or deformed, or in any way appears abnormal during use, recharging or storage, immediately remove it from the equipment or battery charger, and stop use. 12. Do not immerse the battery or allow any fl uids to fl ow inside. Conductive liquid ingress, such as water, can cause damage resulting in fi...

  • Page 25: Symbol

    English ● For transportation abroad, you must comply with international law and the rules and regulations of the destination country. SYMBOL WARNING The following show symbols used for the machine. Be sure that you understand their meaning before use. To reduce the risk of injury, user must No-load speed read instruction manual.

  • Page 26: Specifications

    English Battery Battery Charger Ventilation holes Guide rail Terminals Battery cover Pilot lamp Nameplate Latch <BSL1820M> <UC18YKSL> Fig. 4 Fig. 5 SPECIFICATIONS POWER TOOL Model WH18DF Voltage 18 V No-load speed 0–2400 /min Capacity M6–M14 (Ordinary bolt) Tightening torque 150 N . m (Maximum) Battery BSL1820M: Li-ion 18 V (2.0 Ah 5 cells)

  • Page 27: Standard Accessories

    English STANDARD ACCESSORIES In addition to the main unit (1 unit), the package contains the accessories listed in the below. Table 1 WH18DF (2BGK) Charger (UC18YKSL) Battery (BSL1820M) Plastic case Battery cover APPLICATIONS Driving and removing of machine screws, wood screws, tapping screws, etc. BATTERY REMOVAL/INSTALLATION Battery removal Hold the handle tightly and push the battery latch to...

  • Page 28: Charging

    English CHARGING Battery Before using the power tool, charge the battery as follows. Connect the charger’s power cord to the receptacle. When connecting the plug of the charger to a receptacle, the pilot lamp will blink in red (At 1-second intervals). Insert the battery into the charger.
  • Page 29 English ● Regarding the temperatures and charging time of the battery. The temperatures and charging time will become as shown in Table 3. Table 3 Charger UC18YKSL Battery Charging voltage 14.4–18 Weight 0.35 Temperatures at which the battery can be recharged 0oC–50oC Charging time for battery capacity, approx.

  • Page 30: Prior To Operation

    Remove the cord or plug from the power and then connect it again after 5 minutes or so. If this does not cause the pilot lamp to blink in red (every second), please take the charger to the HiKOKI Authorized Service Center. PRIOR TO OPERATION Check the work area to make sure that it is clear of debris and clutter.
  • Page 31 English Removing the bit Please do the opposite point on the method of installing bit. Confi rm that the battery is mounted correctly Check the rotational direction The bit rotates clockwise (viewed from the rear side) by pushing the R-side of the pushing button. marks marks The L-side of the pushing button is pushed to turn...
  • Page 32 English Table 4 State of lamp Battery Remaining Power Lights ; The battery remaining power is over 75% Lights ; The battery remaining power is 50%–75%. Lights ; The battery remaining power is 25%–50%. Lights ; The battery remaining power is less than 25% Blinks ;...
  • Page 33 English Tightening and loosening screws Install the bit that matches the screw, line up the bit in the grooves of the head of the screw, then tighten it. Push the impact driver just enough to keep the bit fi tting the head of the screw. CAUTION Applying the impact driver for too long tightens the screw too much and can break it.

  • Page 34: Operational Cautions

    English OPERATIONAL CAUTIONS Resting the unit after continuous work After use for continuous bolt-tightening work, rest the unit for 15 minutes or so when replacing the battery. The temperature of the motor, switch, etc., will rise if the work is started again immediately after battery replacement, eventually resulting in burnout.

  • Page 35: Maintenance And Inspection

    English MAINTENANCE AND INSPECTION WARNING To avoid serious accident, ensure the switch is in the OFF position, and pull out the battery. Inspecting the driver bit Using a broken bit or one with a worn out tip is dangerous because the bit can slip. Replace it. Inspecting the mounting screws Regularly inspect all mounting screws and ensure that they are properly tightened.

  • Page 36: Selecting Accessories

    English Important notice on the batteries for the HiKOKI cordless power tools Please always use one of our designated genuine batteries. We cannot guarantee the safety and performance of our cordless power tool when used with batteries other than these designated by us, or when the battery is disassembled and modifi...
  • Page 40 服务中心 高壹工机商业(上海)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 广东高壹工机有限公司 广东省广州市番禺区化龙镇工业路富裕围工业村 编号：C99743621 G 发行日期：2021年 12月 中国印刷...
