Summary of Contents for HIKOKI WH 14DDL

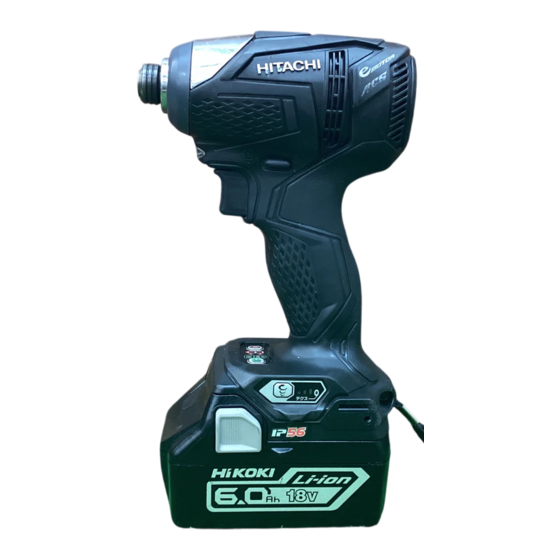

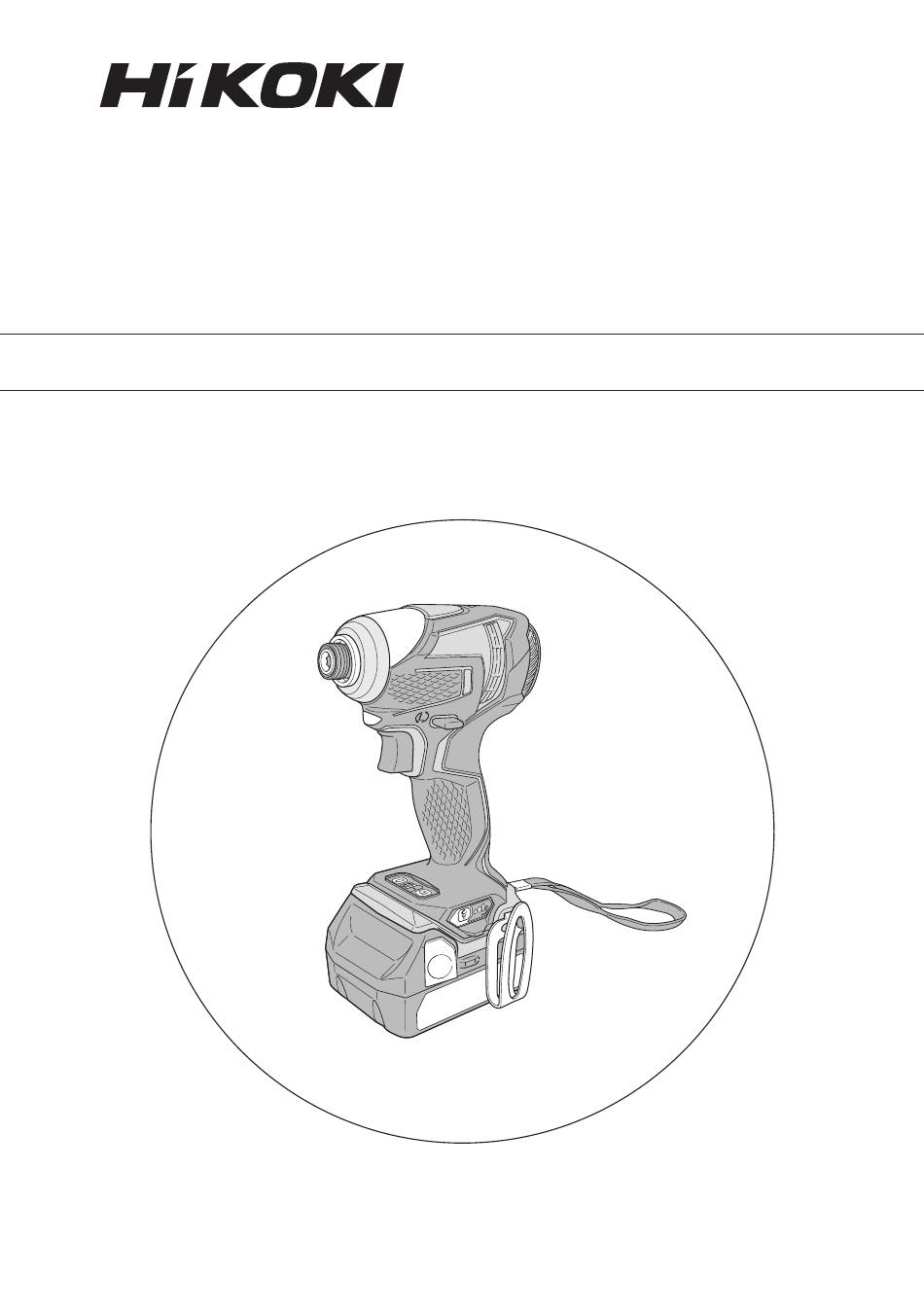

- Page 1 充电式冲击起子机 Cordless Impact Driver WH 14DDL WH 18DDL • 使用说明书 Handling instructions WH18DDL 使用前务请详加阅读 Read through carefully and understand these instructions before use.
- Page 2 <BSL1430> <BSL1830> <BSL1440> <BSL1840> &...
- Page 4 Rechargeable battery 充电式电池 Latch 插销 Battery cover 电池盖 Terminals 端子 Ventilation holes 通风孔 Push 按 Pull out 拉出 Handle 把手 Pilot lamp 指示灯 Line 线 After insert 后插入 Driver bit 起子钻头 Movement 移动 Guide sleeve 导套 Hexagonal hole in the anvil 铁钻中的六角孔...
- Page 5 d) 在电动工具接通之前， 拿掉所有调节钥匙或扳 一般安全规则 手。 遗留在电动工具旋转零件上的扳手或钥匙会导致 人身伤害。 警告！ e) 手不要伸得太长。 阅读说明 时刻注意脚下和身体平衡。 没有按照以下列举的说明而使用或操作将导致触电、 着火和/或严重伤害。 这样在意外情况下能很好地控制电动工具。 f) 着装适当。 在所有以下列举的警告中术语“电动工具”指市电驱 不要穿宽松衣服或佩带饰品。 动（有线）电动工具或电池驱动（无线）电动工具。 让你的头发、 衣服和袖子远离运动部件。 保存这些说明 宽松衣服、 佩饰或长发可能会卷入运动部件。 1) 工作场地 g) 如果提供了与排屑装置、 集尘设备连接用的装 a) 保持工作场地清洁和明亮。 置， 则确保他们连接完好且使用得当。 混乱和黑暗的场地会引发事故。 使用这些装置可减少碎屑引起的危险。 b) 不要在易爆环境， 如有易燃液体、 气体或粉尘的 4) 电动工具使用和注意事项...
- Page 6 d) 当电池盒不用时， 将它远离其他金属物体， 例如 13. 请勿将电池丢入火中。 回形针、 硬币、 钥匙、 钉子、 螺钉或其他小金属 电池受热将会爆炸。 物体， 以防一端与另一端连接。 14. 请勿将异物插入充电器的通风口。 电池端部短路会引起然烧或火灾。 若将金属异物或易燃物插入通风口的话，将会引 e) 在滥用条件下， 液体会从电池中溅出； 避免接 起触电事故或使充电器受损。 触。 如果无意间碰到了 ， 用水冲洗。 如果液体碰 15. 充电后电池寿命太短不够使用时，请尽快将电池 到了眼睛， 还要寻求医疗帮助。 送往经销店。请勿将用过的电池乱丢。 从电池中溅出的液体会发生腐蚀或燃烧。 16. 请勿使用耗竭了的电池，否则会损坏充电器。 6) 维修 锂离子电池使用注意事项 a) 将你的电动工具送交专业维修人员， 必须使用 同样的备件进行更换。...
- Page 7 10. 请勿在会产生强烈静电的地方使用。 警告: 11.如有 电池渗漏、异味、发热、褪色或变形，或在 如果导电异物进入锂离子电池端子之间，可能发 使用、充电或存放时出现任何异常，请立即将它 生短路，并造成火灾危险。存放电池时，请遵循 从装备或电池充电器拆下，并停止使用。 下列事项。 ○ 请勿在存储盒中放入导电的切屑、铁钉、钢 注意: 丝、铜线或其他导线。 1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉 ○ 或者将电池装在电动工具中，或者在牢固按入 眼睛，并以自来水等干净清水充分冲洗，立刻 电池盖并挡住通风孔后再存放，以防止短路 送医。 （参照图 1）。 若不加以处理，液体可能会导致眼睛不适。 2. 若液体渗漏至您的皮肤或衣物，请立即以自来 水等清水冲洗。 上述情况可能会使皮肤受到刺激。 3. 若初次使用电池时发现生锈、异味、过热、褪 色、变形及／或其它异常情况时，请勿使用并 将该电池退还给供货商或厂商。 防尘防水性能注意事项 本产品符合IEC国际标准规定的电气设备防护等级IP56(防尘防水)。(装有电池时只有主体符合IP56防护等级。) [IP编码的说明] IP56 对防水的防护等级 从各种方向喷射的强烈喷水不会对设备产生不利影响(防水)。 (使用12.5mm 的喷水喷嘴，从距离约3米的地方以每分钟喷水100L的速度喷水约3分钟。) 对外来固形物的防护等级...
- Page 8 规 格 电动工具 型式 WH14DDL WH18DDL 电压 14.4 V 18 V 高速模式 0 - 3000 转/分 0 - 3100 转/分 中速模式 0 - 2200 转/分 0 - 2200 转/分 无负荷速度 低速模式 0 - 900 转/分 0 - 900 转/分 S模式 0 - 3000 转/分...
- Page 9 3. 充电 充 电 将电池插入充电器后，将开始充电，指示灯会持 续点亮呈红色。 使用电动工具之前，按下述方法将电池进行充电。 电池完全充电后，指示灯将闪烁呈红色（以 1 秒 1. 将充电器的电源线连接到插座。 的间隔）（参照表 1）。 将充电器插头连接到插座时，指示灯会闪烁呈红 (1) 指示灯显示 色(间隔为１秒)。 根据充电器或充电式电池的情况，指示灯的显示 2. 将电池插入充电器。 如表 1 所示。 如图3、4所示，将电池紧紧地插入充电器直至可 见线条。 表 1 指示灯的显示 点亮 0.5 秒钟，不点亮 0.5 秒钟 充电前 闪烁 （熄灭 0.5 秒钟） 连续点亮 充电时...
- Page 10 (2) 避免在高温环境中充电。 使 用 方 法 使用后充电式电池的温度将迅速升高。若使用后 立即对这种电池进行充电，其内部化学物质会劣 化，电池使用寿命将缩短。请稍等片刻，待电池 1. 检查旋转方向 冷却后再进行充电。 按选择按钮的 R（右）侧，钻头便会顺时针（从 后方看时）旋转；按选择按钮的 L（左）侧则使 注意: 钻头逆时针旋转。（请参照图 6）。（机身上标 ○ 连续使用电池充电器时，电池充电器将会升 有 和 标记。） 温，进而生成导致故障的因素。一旦充电完 2. 开关操作 成，请闲置15分钟后再进行下次充电。 ○ 压下扳机开关，则本机旋转；松开扳机，则本机 ○ 电池在阳光直接照射后或者使用之后会变热。 停止。 如果此时对电池充电，充电器上的指示灯会显 ○ 钻机的转速可通过改变扳机开关的扣动幅度来控 示绿色。 制∶幅度小则速度低，幅度大则速度高。 电池将不充电。在此情况下，先让电池冷却下 来，然后再充电。 注: ○...
- Page 11 表 4 注意: 请不要看着灯，让眼睛直接受灯光照射。如果 指示灯状态 电池剩余电量 眼睛持续受灯光照射，会伤害眼睛。 电池剩余电量充足 注: 为了防止因忘记关闭LED灯而使电池耗电，约 电池剩余一半电量。 在2分钟后灯会自动关闭。 6. 拧紧模式选择功能(图11) 电池已快无剩余电量。请尽快给 注意: 电池再充电。 ○ 勿振动或损坏开关面板。 ○ 边松开扳机开关边选择拧紧模式，否则可能会 因为电池余量指示因环境温度和电池特性而略有 导致故障。 不同，上表仅供参考。 (1) 拧紧模式选择开关 注: 选择“S模式”后每按一次拧紧模式选择开关，在 请勿对开关面板施加强烈冲击或将其损坏，否 3档(900、2200、3000/3100 /分)中改变转速。 则可能会导致故障。 S模式是适合于旋紧钻尾螺丝的模式，此模式能减 5. LED灯使用方法 少螺丝头断裂、螺丝断裂和拧得过紧引起的螺丝 按下开关面板上的灯选择开关后，如表5所示地改 空转的可能性。 变LED灯模式。由绿灯指示。(图10) 为了防止电池耗电，请时常注意关闭LED灯。 表...
- Page 12 6. 确定旋紧扭矩 注意: 下列因素会造成旋紧扭矩的下降。因此请在工作 长时间将冲击起子机应用于螺丝会造成螺丝拧 前用手工扭矩扳手来确定上紧螺栓所需的实际旋 得过紧，且容易使螺丝折断。 紧扭矩。影响旋紧扭矩的因素如下。 用冲击起子机拧紧螺丝时，如果起子机与螺丝 (1) 电压 有一定角度，则可能损坏螺丝头，正确的作用 达到放电极限时，电压降低，旋紧扭矩也减少。 力无法传送到螺丝。 (2) 操作时间 拧紧时，使冲击起子机正好对准螺丝。 操作时间增加时旋紧扭矩也增加。但是，即使工 8. 拧紧和拧松螺栓 具驱动很长的一段时间，旋紧扭矩也不会增大到 首先必须选择与螺栓或螺母相对应的六角扳手。 超过某个特定值。 接下来，将套筒安装到铁钻上，用六角扳手咬住 (3) 螺栓的直径 要拧紧的螺母。与螺栓成直线地握住工具，按电 旋紧扭矩根据螺栓的直径变化。一般来说较大直 源开关冲击螺母几秒钟。 径的螺栓需要较大的旋紧扭矩。 如果螺母松动地安装到螺栓上，螺栓可能随着螺 (4) 旋紧的状态 母转动，则说明未正确拧紧。在此情况下，停止 即使使用相同尺寸螺纹的螺栓，旋紧扭矩根据螺 冲击螺母，用扳手按住螺母头后重新启动冲击， 栓的扭矩比率、等级和长度也各不相同。旋紧扭 或者手动拧紧螺栓和螺母，以防它们滑动。 矩还因螺栓所要上紧的加工件的表面状况而有所 不同。螺栓和螺母一起转动时，扭矩会大大减 操作上的注意事项...
- Page 13 6. 维修零部件一览表 注意: HiKOKI牌电动工具的维修、改造和检查须由经 HiKOKI公司授权的维修中心进行。 当要求维修或其他保养服务时，若将此零部件 一览表与电动工具一起呈交给经HiKOKI公司授 权的维修中心，将有助于维修或保养工作。 在操作和维修电动工具时，必须遵守贵国制定 的安全的有关规则和标准。 改造 HiKOKI牌电动工具经常加以改善和改造以采用最 新的先进技术。 因此，某些零部件可能变更，恕不另行通知。 关于HiKOKI牌无线电动工具的重要通知： 请确保始终使用我们指定的正版电池。如果使用 我们指定以外的电池，或对电池进行拆卸和改动 （例如拆卸和更换电池组件或其他内部部件）， 那么我们无法保证我们无线电动工具的安全性和 使用性能。 注: 为求改进，本手册所载规格可能不预先通告而 径予更改。...
-
Page 14: General Safety Rules
d) Remove any adjusting key or wrench before GENERAL SAFETY RULES turning the power tool on. A wrench or a key left attached to a rotating part of the WARNING! power tool may result in personal injury. Read all instructions e) Do not overreach. -
Page 15: Caution On Lithium-Ion Battery
d) When battery pack is not in use, keep it away 15. Bring the battery to the shop from which it was purchased from other metal objects like paper clips, coins, as soon as the post-charging battery life becomes too keys, nails, screws, or other small metal objects short for practical use. -
Page 16: Precautions Regarding The Dust- Resistance And Water-Proofing Functions
2. If liquid leaks onto your skin or clothes, wash well with ○ Do not place electrically conductive cuttings, nails, clean water such as tap water immediately. steel wire, copper wire or other wire in the storage There is a possibility that this can cause skin irritation. case. -
Page 17: Standard Accessories
CHARGER APPLICATIONS Model UC18YRSL ○ Driving and removing of machine screws, wood screws, Charging voltage 14.4 V – 18 V tapping screws, self drilling screws, etc. Weight 0.6 kg BATTERY REMOVAL/INSTALLATION 1. Battery removal STANDARD ACCESSORIES Hold the handle tightly and push the battery latch to remove the battery (see Fig. -
Page 18: Prior To Operation
NOTE: CAUTION The charging time may vary according to temperature If the guide sleeve does not return to its original position, and power source voltage. then the bit is not installed properly. 4. Disconnect the charger’s power cord from the receptacle HOW TO USE 5. -
Page 19: Operational Cautions
5. How to use the LED light 6. Tightening mode selector function (Fig. 11) By pressing the light selector switch on the switch panel, CAUTION the LED light mode changes as Table 5. It is indicated by ○ Do not subject the switch panel to shock or damage. green lamp. -
Page 20: Maintenance And Inspection
The optimum tightening torque for nuts or bolts diff ers Repair, modifi cation and inspection of HiKOKI Power with material and size of the nuts or bolts. An excessively Tools must be carried out by an HiKOKI Authorized large tightening torque for a small bolt may stretch Service Center. - Page 24 服务中心 工机商业(中国)有限公司 上海市闵行区浦江工业园区三鲁路3585号7幢3楼 制造商 工机控股株式会社 日本国茨城县常陆那珂市武田1060番地 Code No. C99206221 N Printed in Japan...
