Summary of Contents for HYDAC ELECTRONIC HFT 2100

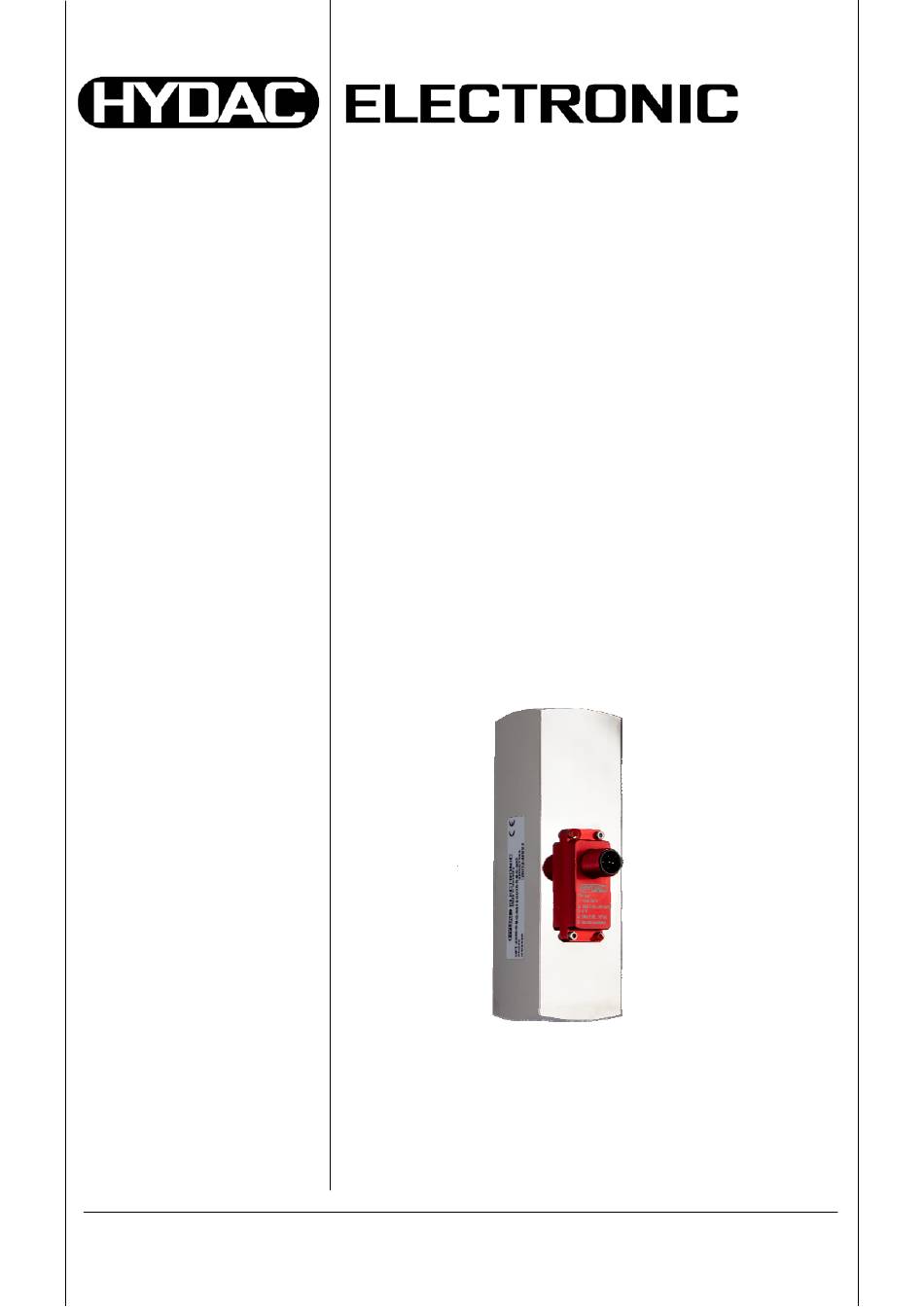

- Page 1 Elektronischer Durchflussmessumformer HFT 2100 Für Öle / viskose Medien Electronic Flow Rate Transmitter HFT 2100 For oils / viscous fluids Bedienungsanleitung (Originalanleitung) Instruction manual (Translation of original instructions) Status: 03.11.2020...
-
Page 2: Table Of Contents
HFT 2100 Inhalt 1 Allgemeines ______________________________________________ 4 2 Sicherheitshinweis ________________________________________ 5 2.1 Allgemeine Hinweise ................5 2.2 Bestimmungsgemäße Verwendung ..........5 2.3 Qualifiziertes Personal ............... 5 3 Montage _________________________________________________ 6 3.1 Prozessanschluss ................6 3.2 Umgebungsbedingungen ..............6 4 Elektrischer Anschluss _____________________________________ 7 ... - Page 3 HFT 2100 Vorwort Für Sie, den Benutzer unseres Produktes, haben wir in dieser Dokumentation die wichtigsten Hinweise zum Bedienen und Warten zusammengestellt. Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine bestimmungsgemäßen Einsatzmöglichkeiten optimal zu nutzen. Diese Dokumentation muss ständig am Einsatzort verfügbar sein.
-
Page 4: Allgemeines
Jede Person, die mit der Montage, Inbetriebnahme oder Bedienung dieser Geräte beauftragt ist, muss das Benutzerhandbuch und insbesondere die Sicherheitshinweise gelesen und verstanden haben! Die HYDAC Durchfluss-Messumformer der Serie HFT 2100 basieren auf einem lage- unabhängigen Schwebekörper-Messprinzip. Das Messmedium lenkt, unabhängig von der Einbaulage, einen federgestützten Schwebekörper in Durchflussrichtung abhängig vom Volumenstrom aus. -
Page 5: Allgemeine Hinweise
Bedienpersonal gefährlichen Situation führen können. 2.3 Qualifiziertes Personal Die Geräte der Serie HFT 2100 dürfen nur von qualifiziertem Personal, das in der Lage ist, die Geräte fachgerecht einzusetzen, installiert werden. Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und Betrieb dieser Geräte vertraut sind und die über eine ihrer Tätigkeit entsprechende... -
Page 6: Montage
HFT 2100 3 Montage 3.1 Prozessanschluss Achtung! Die folgenden Forderungen müssen unbedingt eingehalten werden, sonst werden Durchfluss-Messumformer oder Anlage beschädigt: - Bauseitig muss ein zum Gerät passender Prozessanschluss vorhanden sein - Anschlussgröße überprüfen - Einschraubtiefe überprüfen - Geeignete Dichtmittel verwenden (flüssige Dichtmittel beschädigen den Durchfluss-... -
Page 7: Elektrischer Anschluss
HFT 2100 4 Elektrischer Anschluss Der elektrische Anschluss erfolgt mittels eines 5-poligen M12x1 Steckers (siehe Schaltbild). Achtung! - Elektronik-Einheit und Gehäuse sind aufeinander abgestimmt. Nach dem Austausch einer Elektronik-Einheit muss diese werkseitig neu justiert werden. - Pin 5 darf nicht elektrisch kontaktiert werden! Idealerweise benutzen Sie ein 4-poliges Kabel. -
Page 8: Technische Daten
HFT 2100 5 Technische Daten Eingangskenngrößen Messbereiche [l/min] Baugröße 1 Baugröße 2 0,5 .. 1,6 0,5 .. 1,5 0,8 .. 3,0 1 .. 4 2,0 .. 7,0 2 .. 8 3 .. 10 5 .. 15 8 .. 24 10 .. 30 15 .. -
Page 9: Bestellangaben
HFT 2100 Bestellangaben HFT 2 1 X 8 – BC – XXXX–XXXX – 7 – X – 0 – 000 Messverfahren 2 =Schwebekörper Messmedium 1 = Öle / viskose Medien 3)4) Anschlussart mechanisch 1 = 1/4 “ 2 = 3/8 “... -
Page 10: Geräteabmessungen
HFT 2100 7 Geräteabmessungen Baugröße 1 Einbaumaße Gewicht [mm] [ca.] [l/min] ¼“ 3/8“ 0,5 .. 1,6 ½“ 0,8 .. 3,0 ½“ 2,0 .. 7,0 *) Standard Baugröße 2 Einbaumaße Gewicht [mm] [ca.] [l/min] 0,5 .. 1,5 ¼“ 1510 ½“ 1435 1 .. -
Page 11: Hinweise Zur Fehlersuche
HFT 2100 8 Hinweise zur Fehlersuche Der Transmitter gibt kein Analogsignal aus: 1. Versorgungsspannung nicht vorhanden - Versorgungsspannung überprüfen 2. Kabelbruch / Kurzschluss - Anschlusskabel überprüfen und ggf. austauschen 3. Transmitter defekt - Gerät zur Überprüfung an den Hersteller zurücksenden Das Ausgangssignal stimmt nicht mit dem tatsächlichen Durchfluss überein:... - Page 12 HFT 2100 HYDAC ELECTRONIC GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Web: www.hydac.com E-Mail: electronic@hydac.com Tel.: +49 (0)6897 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung. HYDAC SERVICE GMBH Hauptstr. 27 D-66128 Saarbrücken...
- Page 13 Electronic Flow Rate Transmitter HFT 2100 For oils / viscous fluids User Manual (Translation of Original Instructions)
- Page 14 HFT 2100 Content 1 General overview __________________________________________ 4 2 Safety information _________________________________________ 5 2.1 General information ................5 2.2 Proper use ..................5 2.3 Qualified Staff ..................5 3 Montage _________________________________________________ 6 3.1 Mechanical Process Connection ............6 3.2 Environmental Conditions ..............6 ...
- Page 15 HFT 2100 Preface This manual provides you, as user of our product, with key information on the operation and maintenance of the equipment. It will acquaint you with the product and assist you in obtaining maximum benefit in the applications for which it is designed.
-
Page 16: General Overview
HFT 2100 1 General overview The HFT 2100 flow rate transmitter series are reliable in function and simple to operate. In order to benefit fully from all the features of this equipment, please observe the following: Any person involved in the installation, commissioning or operation of this equipment must have read and understood the user manual and in particular the safety instructions. -
Page 17: General Information
2.2 Proper use The HFT 2100 series instruments are designed to monitor the flow of viscous fluids continuously. Any use extending beyond or deviating from this shall constitute improper/non- designated use. -
Page 18: Montage
HFT 2100 3 Montage 3.1 Mechanical Process Connection Caution! The following requirements must be strictly adhered to, or the flow rate transmitter or the system will be damaged: - A suitable process connection must be available on the system to connect the instrument. -
Page 19: Electrical Connection
HFT 2100 4 Electrical connection The electrical connection is a 5 pole M12x1 plug connection (see schematic). Caution! Electronic unit and housing are tuned to one another. If an electronic unit is replaced, this unit must be readjusted at the factory. -
Page 20: Technical Data
HFT 2100 5 Technical data Input data Measuring ranges [l/min] Size 1 Size 2 0.5 .. 1.6 0.5 .. 1.5 0.8 .. 3.0 1 .. 4 2.0 .. 7.0 2 .. 8 3 .. 10 5 .. 15 8 .. 24 10 .. -
Page 21: Order Details
HFT 2100 6 Order details HFT 2 1 X 8 – BC – XXXX–XXXX – 7 – X – 0 – 000 Measurement procedure 2 =Variable area float Measuring fluid 1 = Oils / viscous fluids 3) 4) Mechanical connection 1 =1 /4 “... -
Page 22: Dimensions
HFT 2100 7 Dimensions Size 1 Type Installation dimensions Weight [mm] (approx.) [l/min] ¼“ 3/8“ 0.5 .. 1.6 ½“ 0.8 .. 3.0 ½“ 2.0 .. 7.0 *) Standard Size 2 Type Installation dimensions Weight [mm] (approx.) [l/min] 0.5 .. 1.5 ¼“... -
Page 23: Troubleshooting Tips
HFT 2100 8 Troubleshooting tips The transmitter does not produce an analogue signal: 1. No supply voltage available - Check supply voltage 2. Cable break / short circuit - Check connecting cable and replace if necessary 3. Transmitter faulty - Return instrument to manufacturer for investigation The output signal does not correspond to the actual flow rate: 1. - Page 24 HFT 2100 HYDAC ELECTRONIC GMBH Hauptstr. 27 D-66128 Saarbruecken Germany Web: www.hydac.com E-Mail: electronic@hydac.com Phone: +49(0)6897 / 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service For enquiries regarding repairs, please contact HYDAC Service. HYDAC SERVICE GMBH Hauptstr. 27 D-66128 Saarbruecken Germany...
