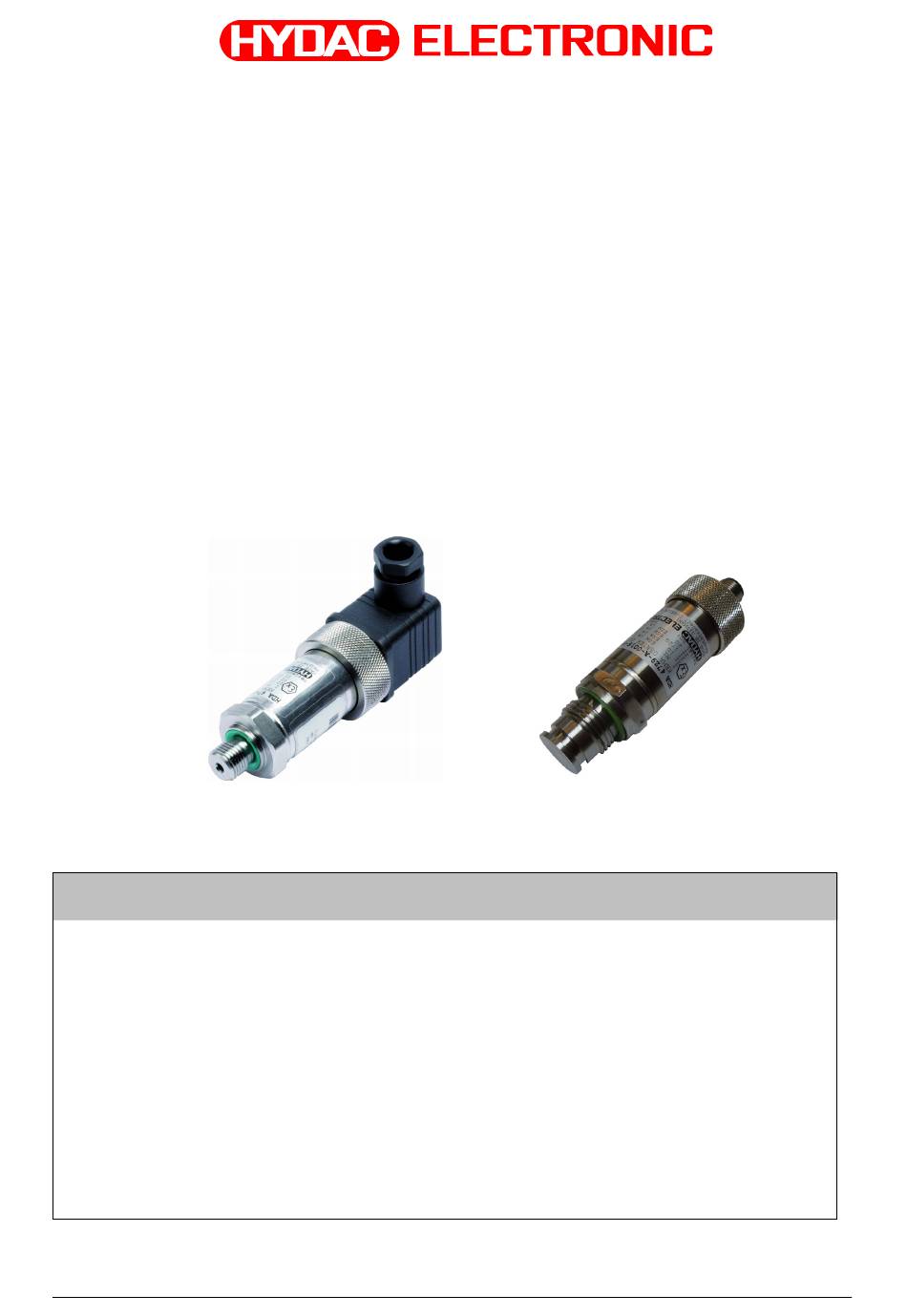

HYDAC ELECTRONIC HDA 4100 Operating Instructions Manual

Pressure transmitter intrinsically safe, dustprotected enclosure, non-sparking with atex approval
Hide thumbs Also See for HDA 4100:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Manual
Bedienungsanleitung
Druckmessumformer Serie HDA 4000
Eigensicher, staubgeschütztes Gehäuse,
nicht funkend
mit ATEX-Zulassung
Operating Instructions
Pressure Transmitter Series HDA 4000
Intrinsically safe, dustprotected enclosure,
non-sparking
with ATEX Approval
Schutzklassen und Einsatzbereiche / Protection types and zones:
ATEX
KEMA 05ATEX1016X
Zertifikat/Certificate: KEMA 05ATEX1016 X
Stand: 20.03.2018
I M1
Ex ia I
Ma
II 1G
Ex ia IIC T6 Ga
II 1/2 G
Ex ia IIC T6 Ga/Gb
II 2 G
EX ia IIC T6 Gb
II 1D
Ex ia IIIC T85° C Da
II 1D
Ex ta IIIC T80/T90/T100° C T
II 2D
Ex tb IIIC T80/T90/T100° C Db
II 3G
Ex nA IIC T6, T5, T4 Gc
II 3G
Ex ic IIC T6, T5, T4 Gc
II 3D
Ex tc IIIC T80/T90/T100° C Dc
II 3D
Ex ic IIIC T80/T90/T100° C Dc
HYDAC ELECTRONIC GMBH
(Original-Bedienungsanleitung)
(translation of the original instructions)
90/100/110° C Da
500
Mat. Nr.: 669723
