HYDAC ELECTRONIC HDA 4000 Series Operating Instructions Manual

Pressure transmitter with iecex-approval
Hide thumbs Also See for HDA 4000 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Manual

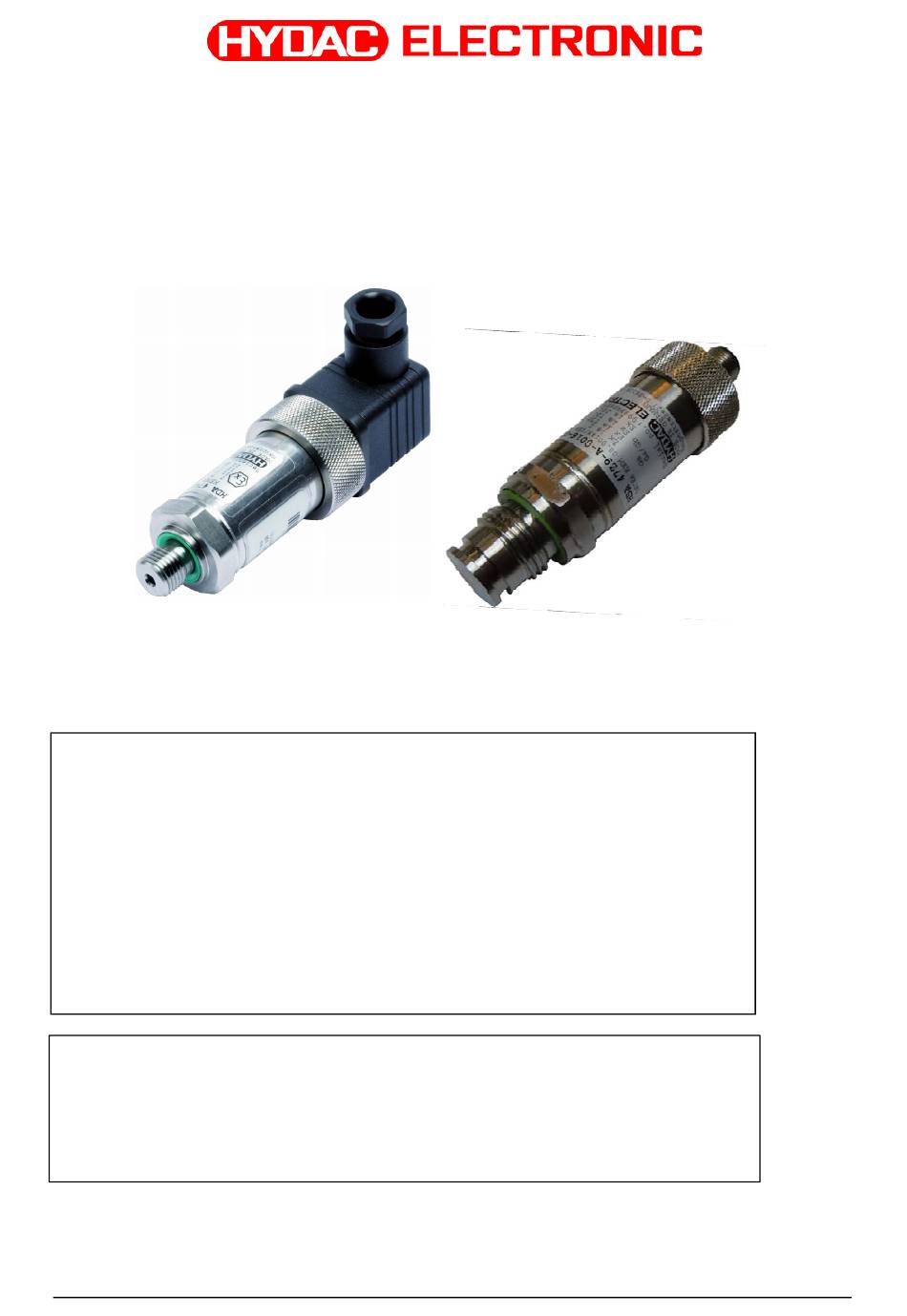

Druckmessumformer Serie HDA 4000
Schutzklassen und Einsatzbereiche:
Zertifikat: IECEx KEM 08.0014X
IECEx TSA 09.0041X
Prüfstelle: DEKRA
Stand: 03.09.2014
Bedienungsanleitung
mit IECEx-Zulassung
( Original-Bedienungsanleitung )
Ex ia
I
Ma
Ex ia
IIC T6 Ga
Ex ia
IIC T6 Ga/Gb
Ex ia
IIC T6 Gb
Ex ic
IIC T6/ T5/T4 Gc
Ex nA IIC T6/ T5 T4 Gc
Ex ia IIIC T85°C Da
Ex ic IIIC T80/90/100 °C Dc
Ex ta IIIC T80/90/100 °C Da T
Ex tb IIIC T80/90/100 °C Db
Ex tc IIIC T80/90/100 °C Dc
HYDAC ELECTRONIC GMBH
90/100/110 °C Da
500
Mat. Nr.: 669746
