HYDAC ELECTRONIC HPT 500 Series Operating Manual

Differential pressure transmitter with io-link interface
Hide thumbs Also See for HPT 500 Series:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

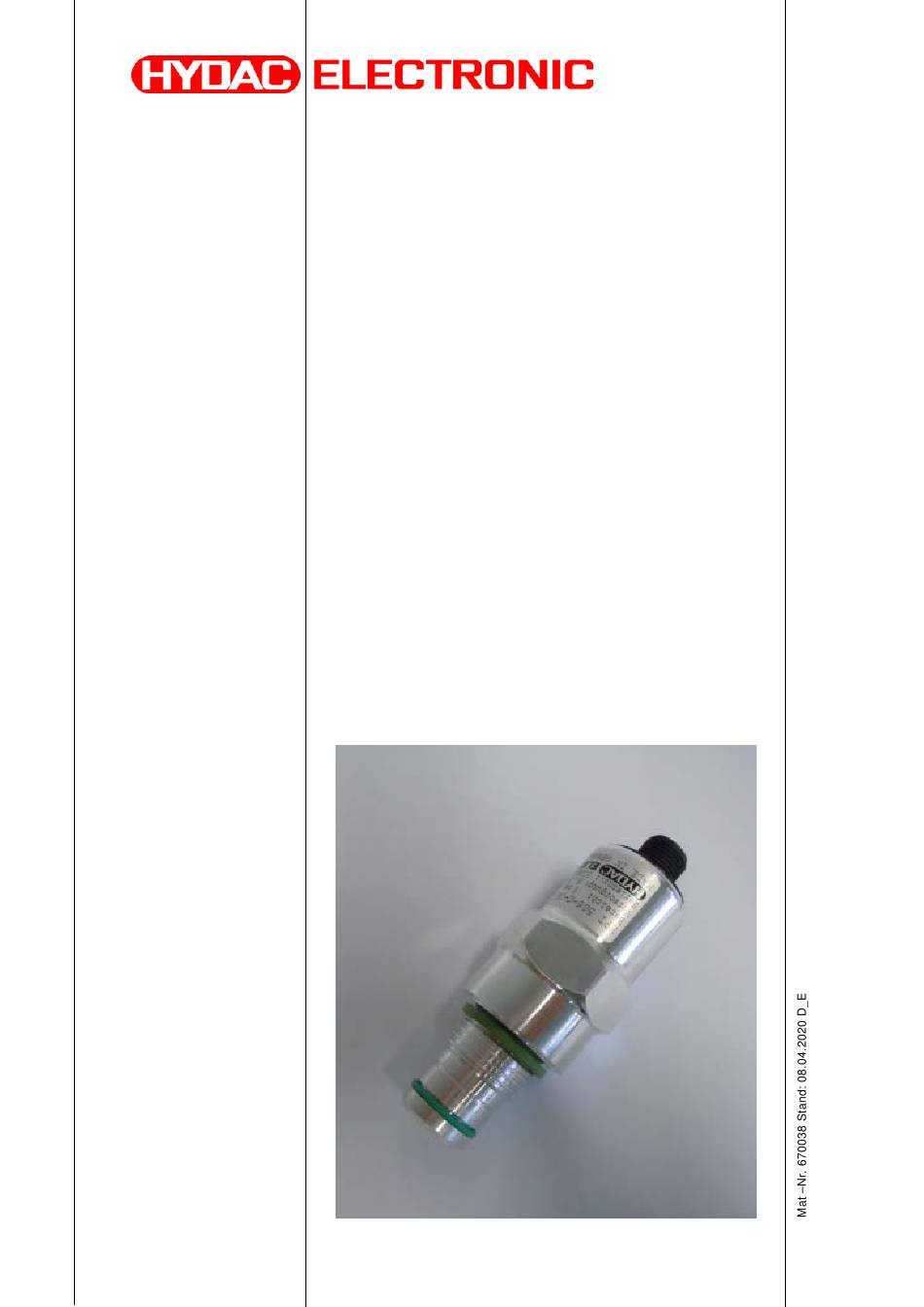

Differenz-
Druckmessumformer
HPT 500
Mit IO-Link Schnittstelle
Bedienungsanleitung (Originalanleitung)
Differential
pressure transmitter
HPT 500
With IO-Link interface
Operating manual (Translation of original instruction)

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HPT 500 Series and is the answer not in the manual?

Questions and answers

Related Manuals for HYDAC ELECTRONIC HPT 500 Series

Summary of Contents for HYDAC ELECTRONIC HPT 500 Series

  • Page 1 Differenz- Druckmessumformer HPT 500 Mit IO-Link Schnittstelle Bedienungsanleitung (Originalanleitung) Differential pressure transmitter HPT 500 With IO-Link interface Operating manual (Translation of original instruction)

  • Page 2: Table Of Contents

    10.2 Parametrierung mit HYDAC Programmieradapter ZBE P1-000 ........ 10 10.3 Parametrierung mit HYDAC Handmessgerät HMG 4000 .......... 10 10.4 Einstellbare Parameter (read write) ................10 10.5 Geräteinformationen und Diagnosemöglichkeiten (read only) ........13 Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...
  • Page 3 HPT 500 IO-Link Technische Daten ..................14 Typenschlüssel ....................15 Zubehör ......................16 Abmessungen ....................17 Abkürzungsverzeichnis ................17 Kontakt ......................18 Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...
  • Page 4 Gerätetechnik dem Zeitpunkt der Literaturerstellung entsprechen. Abweichungen bei technischen Angaben, Abbildungen und Maßen sind deshalb möglich. Entdecken Sie beim Lesen dieser Dokumentation Fehler oder haben weitere Anregungen und Hinweise, so wenden Sie sich bitte an: HYDAC ELECTRONIC GMBH Technische Dokumentation Hauptstraße 27 66128 Saarbrücken...

  • Page 5: Sicherheitshinweis

    Das Symbol bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden eintreten kann, wenn die entsprechenden Vorsichts- maßnahmen nicht getroffen werden. VORSICHT ! Das Symbol bezeichnet wichtige Informationen bzw. Merkmale und Anwendungstipps des verwendeten Produkts. Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 6: Bestimmungsgemäßer Gebrauch / Vorhersehbarer Fehlgebrauch

    Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen und  Erfordernisse müssen beachtet und vermittelt werden.  Der Betreiber hat die Verpflichtung, auf betriebliche Besonderheiten und Anforde- rungen an das Personal hinzuweisen. Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 7: Funktionen Des Hpt 500

    Konformitätserklärung ist auf Anfrage erhältlich. Die EMV-Normen: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 und EN 61000-6-4 werden erfüllt. Die Forderungen der Normen werden nur bei ordnungsgemäßer und fachmännischer Erdung des Differenz- Druckmessumformergehäuses erreicht. Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 8: Zusätzliche Montagehinweise

    Elektro- oder Elektronikgeräten ist möglichst zu vermeiden. Bei Anschluss an Class B Ports nur 3-adrige Leitung mit PIN 1, 3 und 4 Belegung verwenden. Anschlussbelegung M12x1, 4-polig C/Q1 Signal Bezeichnung n.c. n.c. C/Q1 IO-Link Kommunikation / Schaltausgang 1 Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 9: Prozessdaten (Zyklische Übertragung)

    Die komplette IODD steht zum Download auf unserer Homepage zur Verfügung: (http://www.hydac.com/de-de/produkte/sensorik/show/Material/index.html)  Produkte Sensorik Produktsuche Bei Eingabe der Materialnummer (9xxxxx) erscheint das entsprechende ZIP-file, das eine PDF-Datei mit einer IODD-Beschreibung enthält. Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 10: Parametrierung Mit Io-Link-Master

    Logik (Subindex 1): Schaltlogik : Default: High active Bei „High Active“ gilt: SSC = 0: OFF SSC = 1: ON Bei „Low Active“ gilt: SSC = 0: ON SSC = 1: OFF Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...
  • Page 11 Überschreitet der Messwert die obere Fenstergrenze SP1 + Hyst, schaltet der SSC auf OFF. SSC → ON, wenn SP2 ≤ Messwert ≤ SP1 SSC → OFF, wenn Messwert < SP2 – Hyst oder Messwert > SP1 + Hyst Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...
  • Page 12 Unterer Einstellwert (RP/FL) (Subindex 4): Unterer Einstellwert in % FS mit 2 Dezimalstellen, z. B. 2550 = 25,50 %. Einstellwert entspricht RP bei HNO und HNC (Hysterese) bzw. FL bei FNO und FNC (Fenster). Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 13: Geräteinformationen Und Diagnosemöglichkeiten (Read Only)

    10.5 Geräteinformationen und Diagnosemöglichkeiten (read only) Diese neue Generation weiterentwickelter Sensoren erfasst – zusätzlich zu den Betriebs- daten – weitere relevante Informationen:  Herstellername (Index 16): HYDAC ELECTRONIC GMBH  Produktname (Index 18): Typenbezeichnung, z.B. HPT 506-F31-02.0-A-000  Produkt-ID (Index 18): Materialnummer, z.B. 927692 ...

  • Page 14: Technische Daten

    FS (Full Scale) = bezogen auf den vollen Messbereich Weitere Dichtungsmaterialien auf Anfrage Die Genauigkeit ist gültig wenn der Messumformer in einem Stahl- oder Edelstahlblock installiert ist. Bei montierter Kupplungsdose entsprechender Schutzart Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 15: Typenschlüssel

    F31 = IO-Link-Schnittstelle Differenzdruckbereiche in bar 02.0; 05.0; 08.0 Gehäusematerial = Aluminium = Edelstahl Modifikationsnummer 000 = Standard Anmerkung: Bei Geräten mit anderer Modifikationsnummer ist das Typenschild bzw. die mitgelieferte technische Änderungsbeschreibung zu beachten. Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 16: Zubehör

    HPT 500 IO-Link Zubehör Anschlussblock Edelstahl: Filtertechnik Artikelnr.: 286214 Anschlussblock Stahl vernickelt: Filtersystems Artikelnr.: 3227070 Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 17: Abmessungen

    Fensterfunktion Öffner Fensterfunktion Schließer Full Scale Hystesefunktion Öffner Hysteresefunktion Schließer Hyst Hysterese IODD IO Device Description ISDU Indexed Service Data Unit Ausgangsfunktion Rückschaltpunkt SDCI Single-drop digital communication interface Standard IO-Modus Schaltpunkt Schaltsignalkanal Stand: 08.04.2020 Mat. Nr.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 18: Kontakt

    HPT 500 IO-Link Kontakt HYDAC ELECTRONIC GMBH Hauptstr. 27 D-66128 Saarbrücken Germany Web: www.hydac.com E-Mail: electronic@hydac.com Tel.: +49 (0)6897 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung. HYDAC SERVICE GMBH Hauptstr.
  • Page 19           Differential   pressure transmitter     HPT 500     With IO-Link Interface           Operation manual (Translation of original instructions)
  • Page 20 Adjustable parameters (read write) ..............10     10.5   Device information and diagnostic options (read only) ........13   Technical details _________________________________________ 14     Model code ______________________________________________ 15     Edition: 2020-04-08 HYDAC ELECTRONIC GMBH Part No.: 670038...
  • Page 21 HPT 500 IO-Link Equipment ______________________________________________ 16     Dimensions _____________________________________________ 17     List of abbreviations: _____________________________________ 17     Contact information _______________________________________ 18     Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...
  • Page 22 Modifications to technical specifications, illustrations and dimensions are therefore possible. If you discover errors while reading the documentation or have additional suggestions or tips, please contact us at: HYDAC ELECTRONIC GMBH Technical Documentation Hauptstrasse 27 66128 Saarbruecken...

  • Page 23: Safety Information

    The symbol means that minor injuries or damage to property can occur if the stated precautions are not met. CAUTION ! The symbol indicates important information or features and application suggestions for the product used. Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 24: Intended Use / Foreseeable Misuse

    The respective applicable national, local and system-specific provisions and requirements must be paid attention to and mediated.  It is mandatory for the operator to inform personnel on special operating features and requirements. Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 25: Functions Of The Hpt 500

    The electrical connection must be carried out by a qualified electrician according to the relevant regulations of the country concerned (VDE 0100 in Germany). The differential pressure transmitters of the HPT 500 series carry the - mark. A declaration of conformity is available on request. The relevant EMC standards EN 61000-6-1; EN 61000-6-2, EN 61000-6-3, EN 6100-6-4 are met.

  • Page 26: Additional Installation Instructions

    When connecting the Class B Ports, 3 core leads with PIN 1, 3 and 4 may be used only. PIN connection M12x1, 4-pin C/Q1 Signal Description n.c. n.c. C/Q1 IO-Link communication / switching output Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 27: Process Data (Cyclic Transmission)

    You will find the link for download of the IODD on our homepage at: (http://www.hydac.com/uk-en/products/sensors/show/Material/Index.html)  Products Sensors Produkt search Entering the part number (9xxxxx) the corresponding ZIP file appears, containing a PDF file with an IODD description. Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 28: Parameterisation By Means Of The Io-Link Master

    Logic (Subindex 1): switching logic: Default: High active If "High Active": SSC = 0: OFF SSC = 1: ON If "Low Active": SSC = 0: ON SSC = 1: OFF Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...
  • Page 29 SSC will switch to OFF. SSC → ON, if SP2 ≥ measured value ≥ SP1 SSC → OFF, if measured value < SP2 - Hyst or measured value > SP1 + Hyst Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...
  • Page 30 Lower setting value in % FS with 2 decimal places, i.e. 2550 = 25.50 %. Setting value corresponds with RP at HNO and HNC (Hysteresis) or FL at FNO and FNC (F = Fenster = window). Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 31: Device Information And Diagnostic Options (Read Only)

    This new generation of further developed sensors detects further relevant information (in addition to the operation data):  Name of manufacturer (Index 16): HYDAC ELECTRONIC GMBH  Product name (Index 18): Type designation, i.e. HPT 506-F31-02.0-A-000  Product ID (Index 18): Part number, i.e. 927692 ...

  • Page 32: Technical Details

    1) Other seal materials on request 2) The accuracy is valid if the transmitter is installed inside of a steel or a stainless steel block. 3) With mounted mating connector in corresponding protection class Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 33: Model Code

    Housing material = Aluminum = Stainless steel Modification number 000 = Standard Note: For instruments with a different modification number, please read the label or the technical amendment details supplied with the instrument. Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 34: Equipment

    HPT 500 IO-Link Equipment Connection block - Stainless steel: G1/4A acc.to ISO 1179-2-S Filter division part no.: 286214 Connection block - Steel nickel-plated: G1/4A acc.to ISO 1179-2-S Filter systems part no.: 3227070 Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 35: Dimensions

    Hysteresis function N/C Hysteresis function, N/O Hyst hysteresis IODD IO Device Description ISDU Indexed Service Data Unit Output function Switch-back point SDCI Single-drop digital communication interface Standard IO mode Switch point Switching signal channel Edition: 2020-04-08 Part no.: 670038 HYDAC ELECTRONIC GMBH...

  • Page 36: Contact Information

    HPT 500 IO-Link Contact information HYDAC ELECTRONIC GMBH Hauptstr. 27 D-66128 Saarbruecken Germany Web: www.hydac.com E-Mail: electronic@hydac.com Phone: +49(0)6897 / 509-01 Fax.: +49 (0)6897 509-1726 HYDAC Service For enquiries regarding repairs, please contact HYDAC Service. HYDAC SERVICE GMBH Hauptstr. 27...

This manual is also suitable for:

Hpt 506-c-02.0-a-000Hpt 506-c-05.0-a-000Hpt 506-c-0030-s-000(psi)Hpt 506-c-08.0-s-000Hpt 506-b-05.0-a-000Hpt 506-b-05.0-s-000 ... Show all
