Summary of Contents for Stahl 9160/19-11-10k

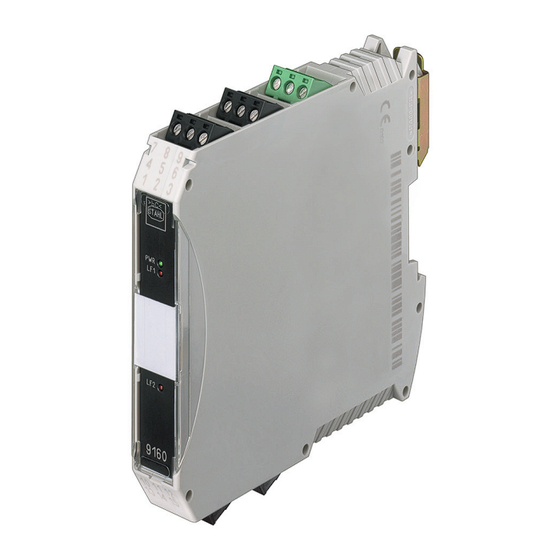

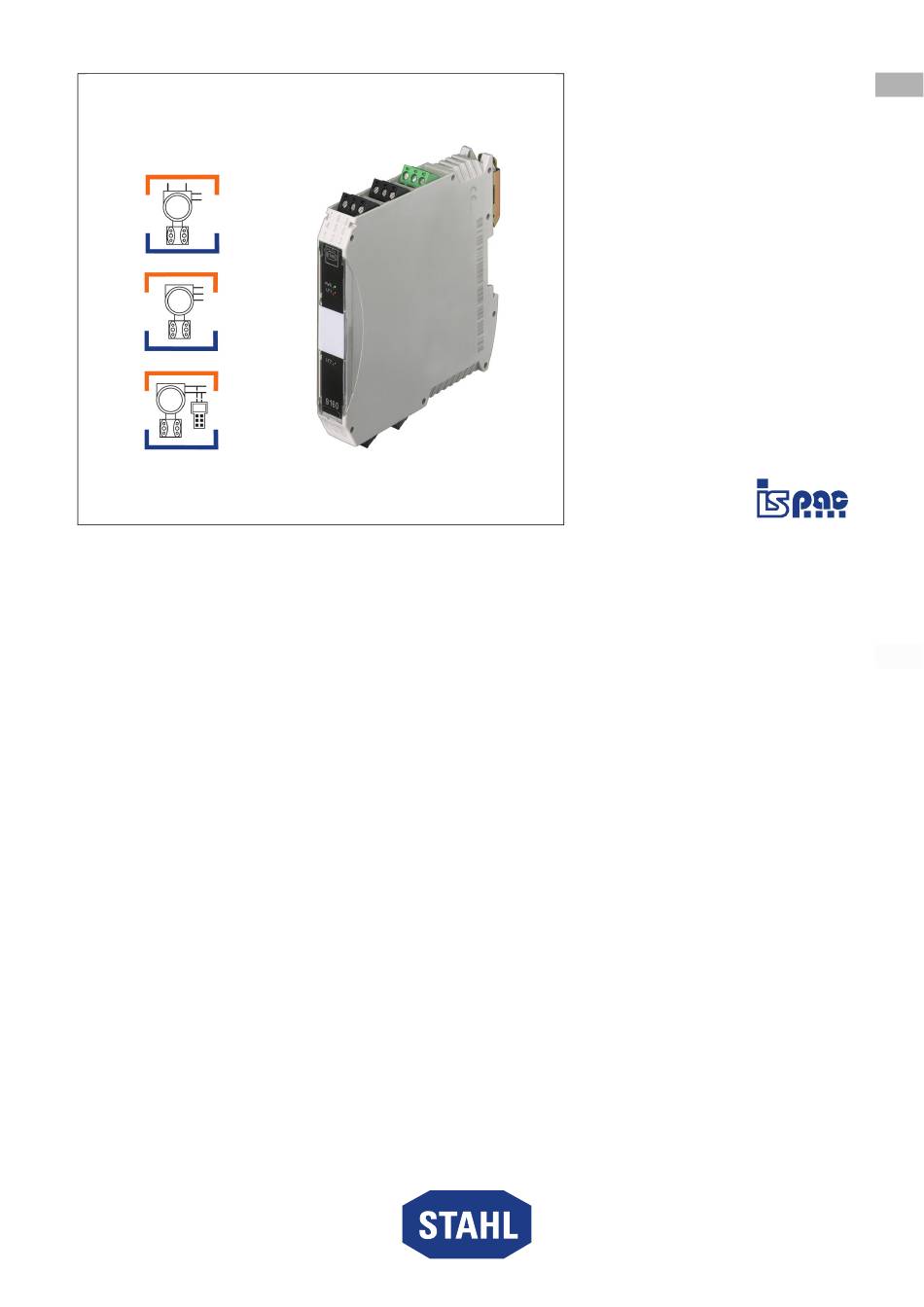

- Page 1 Betriebsanleitung Additional languages r-stahl.com Messumformerspeisegerät Feldstromkreis Ex i Reihe 9160...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................3 Symbole in der Betriebsanleitung ...............3 Warnhinweise .....................4 Symbole am Gerät ....................4 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Sichere Verwendung ..................5 Umbauten und Änderungen ................5 Funktion und Geräteaufbau ................6... -
Page 3: Allgemeine Angaben
• FMEDA Report SIL • Nationale Informationen und Dokumente zum Einsatz in explosionsgefährdeten Bereichen (siehe auch Kapitel 1.4) Dokumente in weiteren Sprachen, siehe r-stahl.com. Konformität zu Normen und Bestimmungen IECEx, ATEX, EU-Konformitätserklärung und weitere nationale Zertifikate und Dokumente stehen unter folgendem Link zum Download bereit: https://r-stahl.com/de/global/support/downloads/... -
Page 4: Warnhinweise
Erläuterung der Symbole Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr •... -
Page 5: Sicherheitshinweise
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Vor Installation sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung. -
Page 6: Funktion Und Geräteaufbau
Funktion und Geräteaufbau Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät ausschließlich entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. Funktion Das Messumformerspeisegerät wird zum eigensicheren Betrieb von 2- und 3-Leiter-Messumformern oder zum Anschluss an eigensichere mA-Quellen eingesetzt. -
Page 7: Technische Daten
Technische Daten Technische Daten Kennzeichnung Typbezeichnung 9160/ab-1d-1f (a = 1,2; b = 3,4,5,9; d = 0,1; f = 0,1,3) CE-Kennzeichnung 0158 Explosionsschutz Ausführung 9160/..-..-11 9160/..-..-10 9160/..-..-13 Global (IECEx) Gas und Staub IECEx BVS 08.0050X Ex nA nC [ia Ga] IIC T4 Gc Ex nA [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Da] IIIC... - Page 8 Technische Daten Technische Daten Bei Anschluss von Stromquellen Max. Ausgangs- 4,1 V spannung U Max. 30 V anschließbare Spannung U Max. 100 mA anschließbarer Strom I Technische Daten Ausführung 9160/..-11-11 9160/..-11-10 Elektrische Daten Hilfsenergie Nennspannung 24 V DC Spannungs- 18 ... 31,2 V bereich Ex i Eingang Eingangssignal...
- Page 9 Technische Daten Technische Daten Ausgang Ausgangssignal 0/4 ... 20 mA mit HART Lastwiderstand R 0 ... 600 Ω (Klemme 1+ / 2- bzw. 5+ / 6-) 0 ... 379 Ω (Klemme 3+ / 2- bzw. 4+ / 6-) (mit internem 221 Ω Widerstand für HART) Restwelligkeit ( 40 μA Kommunikations-...
- Page 10 Technische Daten Technische Daten Ausführung 9160/13-11-13 9160/14-11-11 Elektrische Daten Hilfsenergie Nennspannung 24 V DC Spannungs- 18 ... 31,2 V bereich Ex i Eingang Eingangssignal 0/4 ... 20 mA mit HART Funktionsbereich 0 ... 24 mA Max. 50 mA Eingangsstrom für mA-Quellen Speisespannung ) 16 V bei 20 mA (für 2-Leiter)
- Page 11 Technische Daten Technische Daten Fehlererkennung Ausgang Drahtbruch < 3,6 mA Fehlermeldung Ex i Eingang / Ausgang Einstellungen aktiviert / deaktiviert (Schalter LF) Anzeige LED rot "LF" Leitungsfehler Meldung - Kontakt (30 V / 100 mA), im Fehlerfall gegen Masse geschlossen Leitungsfehler und - pac-Bus, potentialfreier Kontakt (30 V / 100 mA) Hilfsenergieausfall...
- Page 12 Technische Daten Technische Daten Ausgang Ausgangssignal Stromsenke, max. 30 V mit HART Lastwiderstand R : Speisespannung 1400 : Lastwiderstand 1200 : Max. Lastwiderstand 1000 [Ω] Klemmen 1, 2 & 5, 6 R [Ω] : Min. Lastwiderstand [Ω] R [Ω] Klemmen 1, 2 & 5, 6 : Max.
- Page 13 Technische Daten Technische Daten Ex i Eingang Eingangssignal 0/4 ... 20 mA mit HART Funktionsbereich 0 ... 24 mA Max. 50 mA Eingangsstrom für mA-Quellen Speisespannung ) 9 V bei 20 mA (für 2-Leiter) für Messumformer Restwelligkeit der ( 25 mV Speisespannung Kurzschlussstrom ( 35 mA...
-
Page 14: Projektierung
0,2 ... 1,5 mm – - flexibel mit Aderendhülsen 0,25 ... 1 mm 0,5 ... 1 mm Weitere technische Daten, siehe r-stahl.com. Projektierung HINWEIS Unzulässig hohe Umgebungstemperatur im Schaltschrank! Ausfall des Geräts möglich! • Hinweise im Dokument "Installationsanleitung Schaltschrank" beachten (Download von der Internetseite r-stahl.com). -
Page 15: 8 Montage Und Installation
Montage und Installation Montage und Installation Das Gerät ist für den Einsatz in gasexplosionsgefährdeten Bereichen der Zone 2 sowie im sicheren Bereich zugelassen. GEFAHR Explosionsgefahr durch falsche Installation des Geräts! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Installation strikt nach Anleitung und unter Berücksichtigung der nationalen Sicherheits- und Unfallverhütungsvorschriften durchführen, damit der Explosionsschutz erhalten bleibt. - Page 16 Montage und Installation Montage 07391E00 15551E00 07392E00 Gewünschte Anzahl der pac-Bus-Elemente auf Klemmenset am Anfang pac-Bus-Elemente Hutschiene aufrasten. und am Ende einstecken. zusammenstecken. Demontage • In umgekehrter Reihenfolge wie bei Montage vorgehen. 8.2.2 Montage / Demontage von Gerät auf Hutschiene und pac-Bus Montage auf Hutschiene •...
-
Page 17: Installation
Montage und Installation 8.2.3 Montage / Demontage auf pac-Träger Siehe Betriebsanleitung pac-Träger Typ 9195. 8.2.4 Montage / Demontage steckbare Klemmen Montage • Klemme in Gerät stecken, bis Klemme einrastet. Demontage • Schraubendreher hinter Klemme ansetzen. • Klemme herausdrücken. 10859E00 Installation 8.3.1 Elektrische Anschlüsse GEFAHR Explosionsgefahr durch zu hohe Spannung! -
Page 18: 9 Parametrierung Und Inbetriebnahme
Parametrierung und Inbetriebnahme Ausgangsbeschaltung (schwarze Klemmen mit den PINs 1, 2, 3 und 4, 5, 6): 9160/..-11-1. 9160/..-10-10 9160/19-10-.. 9160/19-11-1. Kanal 2 4/5+ 4/5+ 4/5+ 4/5+ 09742E00 09741E00 04813E00 15706E00 Kanall 1 3/1+ 3/1+ 3 1 / + 3 1 / + 09743E00 09743E00 09744E00... -
Page 19: Betrieb
Betrieb Parametrierungen Siehe Geräteaufdruck. Bei detektiertem Leitungsfehler ist das Ausgangssignal gleich dem Eingangssignal. Die Leitungsfehlererkennung bezieht den Eingang und Ausgang mit ein. Bei der Gerätevariante 9160/19-..-.. bezieht sich die Fehlererkennung auf den gemeinsamen Eingang und den entsprechenden Ausgangskanal. Offene Ausgänge führen deshalb zu einer Fehlermeldung. Nicht genutzte aktive Ausgänge sollten mit einem 250 Ω... -
Page 20: Instandhaltung, Wartung, Reparatur
Instandhaltung, Wartung, Reparatur Wenn sich der Fehler mit den genannten Vorgehensweisen nicht beheben lässt: • An R. STAHL Schaltgeräte GmbH wenden. Zur schnellen Bearbeitung folgende Angaben bereithalten: • Typ und Seriennummer • Kaufdaten • Fehlerbeschreibung • Einsatzzweck (insbesondere Eingangs-/Ausgangsbeschaltung) Instandhaltung, Wartung, Reparatur 11.1 Instandhaltung... -
Page 21: 11.4 Rücksendung
Reinigung 11.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. - Page 23 Operating instructions Additional languages r-stahl.com Transmitter Supply Unit Field Circuit Ex i Series 9160...
- Page 24 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................3 Symbols in these Operating Instructions ............3 Warning Notes ....................4 Symbols on the Device ..................4 Safety Notes .......................5 Operating Instructions Storage ................5 Safe Use ......................5...
-
Page 25: General Information
• FMEDA Report SIL • National information and documents relating to use in hazardous areas (see also chapter 1.4 ) For documents in further languages, see r-stahl.com. Conformity with Standards and Regulations IECEx, ATEX, EU Declaration of Conformity and further national certificates and documents can be downloaded via the following link: https://r-stahl.com/en/global/support/downloads/... -
Page 26: Warning Notes
Explanation of the Symbols Warning Notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •... -
Page 27: Safety Notes
• Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. -
Page 28: Function And Device Design
Function and Device Design Function and Device Design DANGER Explosion hazard due to improper use! Non-compliance results in severe or fatal injuries. • Use the device only according to the operating conditions described in these operating instructions. Function The transmitter supply unit is used for intrinsically safe operation of 2- and 3-wire transmitters or for connection to intrinsically safe mA sources. -
Page 29: Technical Data
Technical Data Technical Data Marking Type designation 9160/ab-1d-1f (a = 1,2; b = 3,4,5,9; d = 0,1; f = 0,1,3) CE marking 0158 Explosion Protection Design 9160/..-..-11 9160/..-..-10 9160/..-..-13 Global (IECEx) Gas and dust IECEx BVS 08.0050X Ex nA nC [ia Ga] IIC T4 Gc Ex nA [ia Ga] IIC T4 Gc [Ex ia Da] IIIC [Ex ia Da] IIIC... - Page 30 Technical Data Technical Data When connecting a current source Max. output 4.1 V voltage U Max. connectable 30 V voltage U Max. connectable 100 mA current I Technical Data Design 9160/..-11-11 9160/..-11-10 Electrical data Auxiliary power Nominal 24 V DC voltage U Voltage range 18 ...
- Page 31 Technical Data Technical Data Output Output signal 0/4 ... 20 mA with HART Load resistance 0 ... 600 Ω (terminal 1+ / 2- or 5+ / 6-) 0 ... 379 Ω (terminal 3+ / 2- or 4+ / 6-) (with internal 221 Ω resistor for HART) Residual ripple ( 40 μA Communication...
- Page 32 Technical Data Technical Data Design 9160/13-11-13 9160/14-11-11 Electrical data Auxiliary power Nominal voltage 24 V DC Voltage range 18 ... 31.2 V Ex i input Input signal 0/4 ... 20 mA with HART Functional range 0 ... 24 mA Max. input current 50 mA for mA sources Supply voltage...
- Page 33 Technical Data Technical Data Fault detection output Open-circuit < 3.6 mA Fault message Ex i input/output Settings activated / deactivated (switch LF) Indication of "LF" LED, red faulty line Message faulty - Contact (30 V / 100 mA) closed to ground in case of fault line and power - pac-Bus, floating contact (30 V / 100 mA) supply failure...
- Page 34 Technical Data Technical Data Output Output signal Current sink, max. 30 V with HART Load resistance : Supply voltage 1400 : Load resistance 1200 : Max. load resistance 1000 [Ω] terminal 1, 2 & 5, 6 R [Ω] : Min. load resistance [Ω] R [Ω] terminal 1, 2 &...
- Page 35 Technical Data Technical Data Ex i input Input signal 0/4 ... 20 mA with HART Functional range 0 ... 24 mA Max. input current 50 mA for mA sources Supply voltage ) 9 V at 20 mA (for 2-wire) for transmitter Residual ripple ( 25 mV of supply voltage...
-
Page 36: Engineering
0.2 ... 1.5 mm – - flexible with core end sleeves 0.25 ... 1 mm 0.5 ... 1 mm For further technical data, see r-stahl.com. Engineering NOTICE Inadmissibly high ambient temperature in the switch cabinet! Possible device failure! • Observe the notes in the document "Cabinet installation guide"... - Page 37 Mounting and Installation Mounting and Installation The device is approved for use in hazardous areas of Zone 2 with potentially explosive gas as well as in safe areas. DANGER Explosion hazard due to incorrect installation of the device! Non-compliance results in severe or fatal injuries. •...
-
Page 38: 8 Mounting And Installation
Mounting and Installation Mounting 07391E00 15551E00 07392E00 Connect the required Engage the pac-Bus Connect the terminal set number of pac-Bus elements on the DIN rail. at the beginning and at elements. the end. Dismounting • Proceed in reverse order to mounting. 8.2.2 Mounting / Dismounting of the Dvice on DIN Rail and pac-Bus Mounting on DIN rail •... -
Page 39: Installation
Mounting and Installation 8.2.3 Mounting / Dismounting on pac-Carrier See operating instructions for pac-Carrier Type 9195. 8.2.4 Mounting / Dismounting pluggable Terminals Mounting • Plug the terminal into the device until the terminal engages. Dismounting • Position the screwdriver behind the terminal. •... -
Page 40: 9 Parameterization And Commissioning
Parameterization and Commissioning Output wiring (black terminals with pins 1, 2, 3 and 4, 5, 6): 9160/..-11-1. 9160/..-10-10 9160/19-10-.. 9160/19-11-1. Channel 2 4/5+ 4/5+ 4/5+ 4/5+ 09742E00 09741E00 04813E00 15706E00 Channel 1 3/1+ 3/1+ 3 1 / + 3 1 / + 09743E00 09743E00 09744E00... -
Page 41: Operation
Operation Parameterizations See device labelling. When a line fault is detected, the output signal is identical to the input signal. The line fault detection incorporates the output and input. In the device version 9160/19-..-.. the fault detection refers to the common input and the respective output. -
Page 42: Maintenance And Repair
Maintenance and Repair If the error cannot be eliminated using the mentioned procedures: • Contact R. STAHL Schaltgeräte GmbH. For fast processing, have the following information ready: • Type and serial number • Purchase information • Error description • Intended use (in particular input / output wiring) Maintenance and Repair 11.1 Maintenance... -
Page 43: 11.4 Returning The Device
• Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the r-stahl.com website. - Page 45 Type 916*/1*-**-1*(1 channel) Type 916*/2*-**-1* (2 channels) (only at 916*/19) Hazardous area: Class I, II, III; DIV 1; Group A-G or Class I; Zone 0; Group IIC/IIB Hazardous Locations Safe area: Non-hazardous; Division 2 or Zone 2 Hazardous (Classified) Locations The Transmitter supply unit Type 9160 / Isolating Repeater (HART) Input Type 9163 are associated apparatus as well as nonincendive apparatus for installation in non-hazardous or Class I, Division 2 or Zone 2 Hazardous (Classified) Locations and provides intrinsically safe connections for one (or two) field devices located in Class I, II, III, Division 1, Group A-G or Class I, Zone 0 [AEx ia] Group IIC, hazardous...
