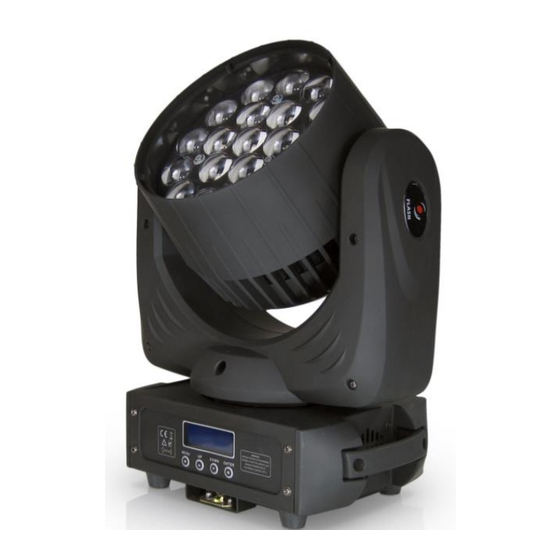

- Page 1 LED Moving Head WASH 19x15W RGBW 4w1 ZOOM F7100499 USER MANUAL / INSTRUKCJA OBSŁUGI...
-
Page 2: Table Of Contents
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] Table of contents Unpacking ................................ 2 Product information ............................2 Product description ............................ 2 Specification ..............................2 Safety Instructions ............................3 Installation ................................ 4 Connections ..............................5 Voltage specification ..........................6 Connecting power supply ........................ -
Page 3: Unpacking
ZOOM: Yes Beam angle (min): 8° Beam angle (max): 45° Dimming: Linear: 0 - 100% Flash frequency (min): 0Hz Flash frequency (max): 20Hz FOCUS: No PAN range: 540° TILT range: 210°... -
Page 4: Safety Instructions
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] Control interface: 4 buttons Operating modes: DMX512, Auto, Sound-controlled, Master / Slave AC IN: powerCON AC OUT: powerCON DMX IN: XLR - 3 pin DMX OUT: XLR - 3 pin ... -
Page 5: Installation
M 10 screw fitted through the center hole of the "omega bracket". As an added safety measure be sure to attached at least one properly rated safety cable to the fixture using on of the safety cable rigging point integrated in the base assembly. www.flash-butrym.pl... -
Page 6: Connections
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] Regardless of the rigging option you choose for your device, always be sure to secure your fixture with a safety cable. The fixture provides a built-in rigging point for a safety cable on the hanging bracket as illustrated above. -
Page 7: Voltage Specification
Connecting power supply The connection is performed using power cable with PowerCon connector (included). The device must be operated by qualified personnel. Make sure that the power grid supply parameters are consistent with device parameters and limitations are not exceeded. www.flash-butrym.pl... -
Page 8: Maintenance And Cleaning
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only on the manufacturer or by a person with appropriate permissions. MAINTENANCE AND CLEANING... -
Page 9: Control Panel
Fast Slave Invert PAN Invert TILT Display Set (Display backlight NO: Background light off after 20s setting) Channel mode set 24 CH mode 16 CH mode Restore factory YES: Resume factory settings settings RESET YES: Reset after 3 seconds www.flash-butrym.pl... -
Page 10: Dmx Channel List
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] DMX channel list 16CH mode Channel Function Effect CH 1 0-255: UP adjust forward, DOWN adjust reverse CH 2 Pan fine 0-255: Pan 16 BIT CH 3 Tilt 0-255: UP adjust forward, DOWN adjust reverse... - Page 11 225-255: Jump change CH 22 Color/macro speed 0-255: fast to slow 0-49: CH 1-12 working 50-99: CH 13-14 working CH 23 Function 100-149: Auto-run 1 150-199: Auto-run 2 200-255: Sond-control 0-250: No function CH 24 Reset 251-255: Reset after 3 seconds www.flash-butrym.pl...
-
Page 12: Rozpakowanie
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] ROZPAKOWANIE Dziękujemy za zakup urządzenia LED WASH 19x15W ZOOM. Dla własnego bezpieczeństwa, należy przeczytać instrukcję obsługi przed instalacją urządzenia. Niniejsza instrukcja obejmuje ważne informacje na temat instalacji i użytkowania. Proszę zainstalować i obsługiwać urządzenie zgodnie z poniższymi instrukcjami. -
Page 13: Bezpieczeństwo
Jeśli zewnętrzny przewód zasilania jest uszkodzony, należy go wymienić. Przewód może zostać wymieniony wyłącznie przez producenta lub jego przedstawiciela w autoryzowanym serwisie w celu uniknięcia zagrożenia. www.flash-butrym.pl... -
Page 14: Instalacja
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] INSTALACJA Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu. Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie. Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem urządzenia. -
Page 15: Połączenia
Podłącz dostarczony kabel XLR do 3-pinowego żeńskiego wyjścia XLR kontrolera i po drugiej stronie do 3- pinowego męskiego wejścia XLR głowicy ruchomej. Głowice mogą być połączone ze sobą szeregowo. Przewód sygnałowy powinien być ekranowany, dwurdzeniowy oraz posiadać złącza XLR wejściowe i wyjściowe. Poniższy diagram przedstawia schematy połączeń. www.flash-butrym.pl... -
Page 16: Specyfikacja Zasilania
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] DMX-512 poł☺ączenie przy użyciu terminatora DMX: W przypadku instalacji w systemie, gdzie kabel DMX musi przesyłać sygnał na dużą odległość lub jest umieszczony w otoczeniu urządzeń emitujących zakłócenia elektryczne, zalecane jest zastosowanie terminatora DMX. -
Page 17: Podłączanie Zasilania
Należy upewnić się, urządzenie włączane jest w normalnej temperaturze. Nie należy narażać urządzenia na silne wstrząsy w trakcie transportu lub użytkowania Nie chwytać i nie przenosić urządzenia bezpośrednio za głowicę, ponieważ może to spowodować uszkodzenie części mechanicznych. www.flash-butrym.pl... -
Page 18: Panel Sterowania
LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] Nie narażać urządzenia na przegrzanie, zbyt duże zawilgocenie lub zapylenie podczas instalacji. Nie kłaść kabli zasilających bezpośrednio na podłodze, ponieważ może to spowodować porażenie prądem. Przed instalacją urządzenia upewnić się, że miejsce instalacji jest bezpieczne. -
Page 19: Lista Kanałów Dmx
225-255: Zmiana kolorów 2 Prędkość CH 14 koloru/programu 0-255: Szybko-powoli (CH 13) 0-49: Funkcje kanałów 1-12 50-99: Funkcje kanałów 13-14 CH 15 Funkcje 100-149: Auto-program 1 150-199: Auto-program 2 200-255: Sterowanie dźwiękiem 0-250: Brak funkcji CH 16 Reset 251-255: Reset po 3s www.flash-butrym.pl... - Page 20 LED Moving Head WASH 19x15W RGBW 4w1 ZOOM [F7100499] Tryb 24CH Kanał Funkcja Efekt CH 1 0-255: 0-540° Pan - ustawienie CH 2 0-255: Ustawienie precyzyjne precyzyjne CH 3 Tilt 0-255: 0-210° Tilt – ustawienie CH 4 0-255: Ustawienie precyzyjne precyzyjne Prędkość...
