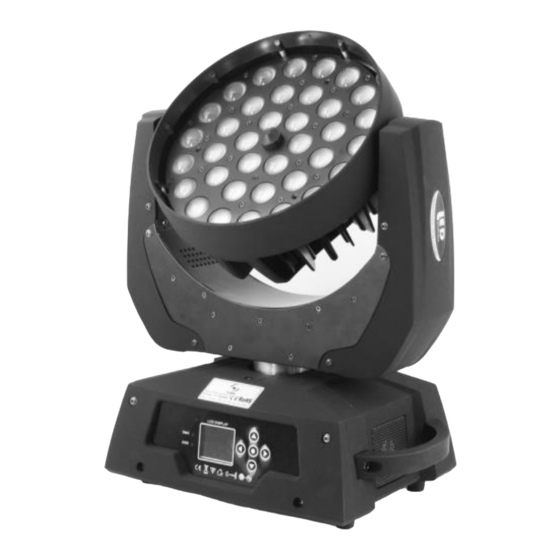

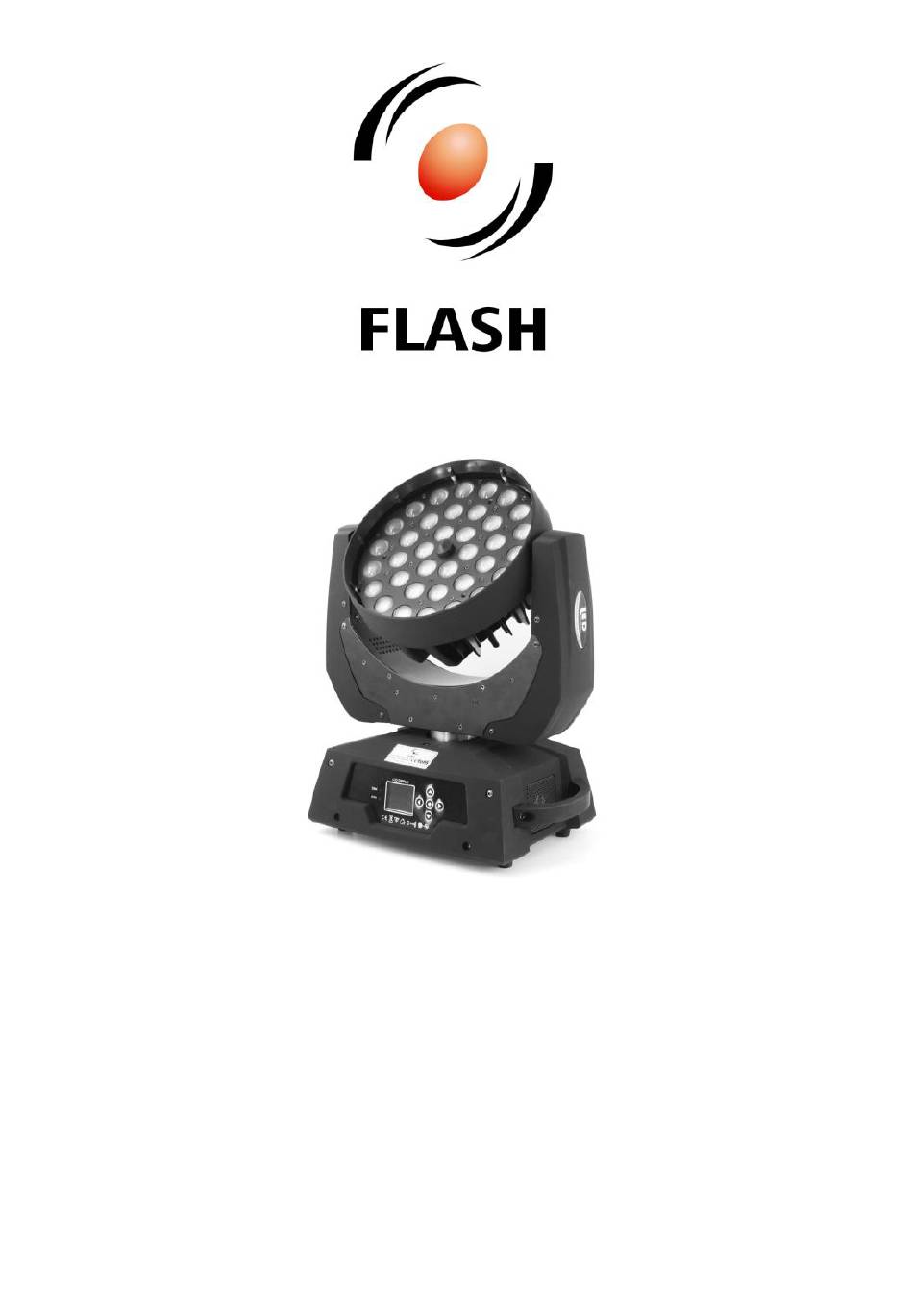

- Page 1 LED Moving Head 36x10W RGBW 4w1 ZOOM ver. 2 F7100503 / F7100504 USER MANUAL / INSTRUKCJA OBSŁUGI...
- Page 2 LED Moving Head 36x10w RGBW 4w1 ZOOM - F7100503 / F7100504 Table of Contents Introduction ..............................2 Safety information ............................2 Product information ............................2 Specification ..............................2 Installation ................................ 3 Connections ..............................3 Connecting DMX signal..........................3 Voltage specification ..........................4 Connecting power supply ........................
- Page 3 TILT range: 270° Number of DMX channels: 16 DMX standard: DMX 512 Control interface: 5 buttons AC IN: powerCON AC OUT: powerCON DMX IN: XLR - 3 pin DMX OUT: XLR - 3 pin www.flash-butrym.pl...
- Page 4 LED Moving Head 36x10w RGBW 4w1 ZOOM - F7100503 / F7100504 IP Rating: IP20 Housing made: ABS Cooling: Active INSTALLATION After removing the packaging, check if the device was not damaged during transport. Before connecting to the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage caused by unstable mounting.
- Page 5 200-250: Jump color change 251-255: Sound control 0-255: Slow to fast CH 12 Macro speed 0-255: PAN fine adjustment CH 13 PAN fine 0-255: TILT fine adjustment CH 14 TILT fine 0-250: no function CH 15 Reset 251-255: Reset after 5 seconds www.flash-butrym.pl...
- Page 6 LED Moving Head 36x10w RGBW 4w1 ZOOM - F7100503 / F7100504 WPROWADZENIE Dziękujemy za zakup urządzenia LED Moving Head 36x10 RGBW 4w1 ZOOM. Ze względów bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z instrukcją. ZASADY BEZPIECZEŃSTWA Instalacja powinna być...
- Page 7 POŁĄCZENIA Urządzenie wyposażone jest w następujące interfejsy: DMX (wejście/wyjście) – złącza: XLR 3-pin Zasilanie (wejście/wyjście) – złącze: powerCON Podłączenie sygnału DMX Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski www.flash-butrym.pl...
- Page 8 LED Moving Head 36x10w RGBW 4w1 ZOOM - F7100503 / F7100504 Specyfikacja zasilania Napięcie zasilania Pobór mocy Częstotliwość zasilania 110~230V 360W 50/60Hz Podłączanie zasilania Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i wtyczką typu powerCON z drugiej strony (w zestawie).
