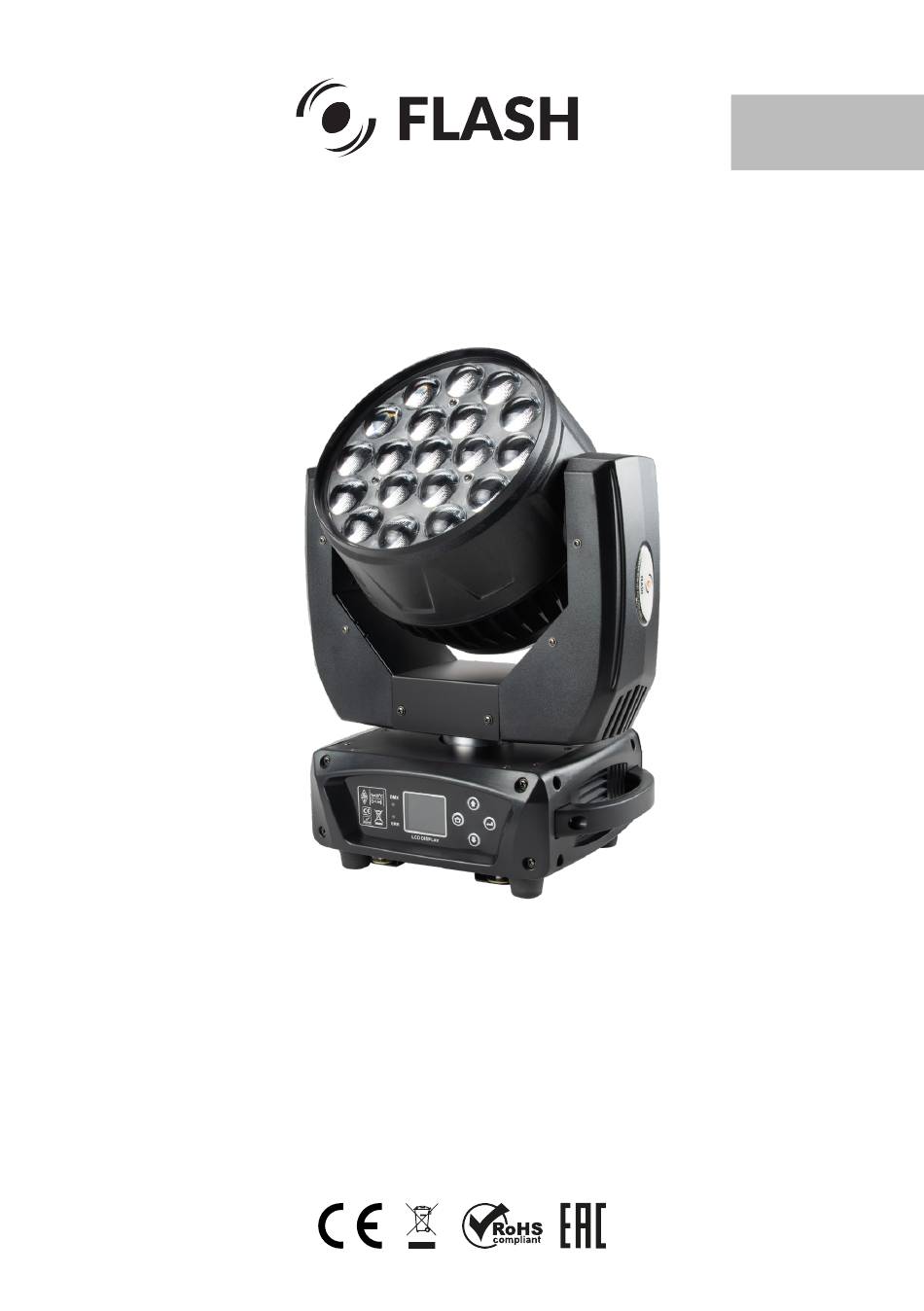

- Page 1 SERIES: MH-BEAM LED 1915 ZOOM v2401 User Manual / Instrukcja Obsługi Art No F7100789...
-
Page 2: Table Of Contents
Pages: 2-9 Strony: 10-17 C O N T E N T S INTRODUCTION SAFETY INFORMATION PRODUCT INFORMATION INSTALLATION CONNECTION DMX CHART WARNING! The Led Moving Head (LMH) has a powerful pan and tilt mo- tor. The torque reaction when the head is panned suddenly can cause the base to move if the fixture is standing unsecured on a surface. -
Page 3: Introduction
I N T R O D U C T I O N THANK YOU FOR PURCHASING LED 1915 ZOOM. FOR SAFETY RE- ASONS AND TO ENSURE THE TROUBLE-FREE OPERATION, CARE- FULLY READ THE INSTRUCTIONS. S A F E T Y I N F O R M AT I O N Please keep this User Manual In the event of serious ope- for future consultation. -
Page 4: Product Information
P R O D U C T I N F O R M AT I O N Light Source: DMX channel mode: LED RGBW 19x20W 16/24 Power consumption: 170W IP Rating: IP20 Power supply voltage: Housing made: ABS 100-240V, 50/60Hz AC ... -
Page 5: Connection
C O N N E C T I O N The device is equipped with the following interfaces: 1. DMX (in/out): XLR 3-pin socket 2. Power (in/out): powerCON socket The connection is performed using cable with XLR-female -> XLR-Male plugs. CAUTION! At the last fixture, the SHIELD DMX signal has to be terminated... -
Page 6: Manual Menu
The connection is performed using power cable with powerCON con- nector (included). The device must be operated by qualified personnel. CAUTION! In the case of cable damage do not attempt to repair. Repla- cement or repair can be made only on the manufacturer or by a person with appropriate permissions Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the light’s life;... -
Page 7: Dmx Chart
D M X C H A R T 16 CH Value Description 000-255 000-255 TILT 000-255 Pan/Tilt Speed 000-255 Total dimming 000-255 Red brightness adjustment 000-255 Green brightness adjustment 000-255 Blue brightness adjustment 000-255 White brightness adjustment 000-255 Strobe 000-255 Zoom 000-255 Macro Colors... - Page 8 24 CH Value Description 000-255 000-255 TILT 000-255 Pan/Tilt Speed (Fast to Slow) 000-255 Total dimming 000-255 Red 1 brightness adjustment 000-255 Green 1 brightness adjustment 000-255 Blue 1 brightness adjustment 000-255 White 1 brightness adjustment 000-255 Red 2 brightness adjustment 000-255 Green 2 brightness adjustment 000-255...
- Page 10 S P I S T R E Ś C I WPROWADZENIE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA INFORMACJE O PRODUKCIE INSTALACJA POŁĄCZENIA TABELA DMX OSTRZEŻENIE! Ruchoma głowica LED (LMH) jest wyposażona w moc- ny silnik obrotu i pochylenia. Reakcja momentu obrotowego, gdy głowica jest nagle obracana, może spowodować...
-
Page 11: Informacje Dotyczące Bezpieczeństwa
W P R O W A D Z E N I E DZIĘKUJEMY ZA ZAKUP LED 1915 ZOOM. ZE WZGLĘDÓW BEZ- PIECZEŃSTWA I W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY NALEŻY UWAŻNIE PRZECZYTAĆ INSTRUKCJĘ. INFORMACJE DOTYC ZĄCE BEZ PIEC Z EŃST WA Niniejszą... - Page 12 I N F O R M A C J A O P R O D U K C I E Źródło światła: Tryby kanałów DMX: LED RGBW 19x20W 16/24 Pobór mocy: 170W Stopień ochrony: IP20 Napięcie zasilania: Obudowa: ABS 100-240V, 50/60Hz AC ...
- Page 13 P O Ł A C Z E N I E Urządzenie wyposażone jest w następujące interfejsy: 1. DMX (wejście/wyjście) – złącza: XLR 3-pin 2. Zasilanie (wejście/wyjście) – złącze: powerCON Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński (Female) -> XLR-Męski (Male) SHIELD OSTROŻNIE! Na ostatnim urzą- SIGNAL (+)
-
Page 14: Menu Urządzenia
Podłączenie odbywa się za pomocą kabla zasilającego ze złączem powerCON (w zestawie). Urządzenie musi być obsługiwane przez wy- kwalifikowany personel. UWAGA! W przypadku uszkodzenia kabla nie należy podejmować prób naprawy. Wymiana lub naprawa może być wykonana wyłącznie u pro- ducenta lub przez osobę z odpowiednimi uprawnieniami Używając lampy, szybkość... - Page 15 16 CH Wartość OPIS 000-255 000-255 TILT 000-255 Szybkość Pan/Tilt 000-255 Dimmer 000-255 Regulacja jasności czerwieni 000-255 Regulacja jasności zieleni 000-255 Regulacja jasności niebieskiego 000-255 Regulacja jasności bieli 000-255 Strobo 000-255 Zoom 000-255 Macro Kolory 000-255 Szybkość kanału Macro 000-255 PAN-precyzyjna regulacja osi 000-255 TILT-precyzyjna regulacja osi...
- Page 16 24 CH Wartość OPIS 000-255 000-255 TILT 000-255 Pan/Tilt Szybkość (od Szybko do Wolno) 000-255 Dimmer 000-255 Czerwony 1 Regulacja jasności 000-255 Zielony 1 Regulacja jasności 000-255 Niebieski 1 Regulacja jasności 000-255 Biały 1 Regulacja jasności 000-255 Czerwony 2 Regulacja jasności 000-255 Zielony 2 Regulacja jasności 000-255...
- Page 20 FLASH-BUTRYM Sp.j. Skarbimierzyce 18 · 72-002 Dołuje · POLAND WWW.FLASH-BUTRYM.PL...
