EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Starck
Starck X
10407XX1
10404XX1
Citterio
Citterio M
39414XX1
34808XX1
Steel
Uno
35418XX1
38418XX1

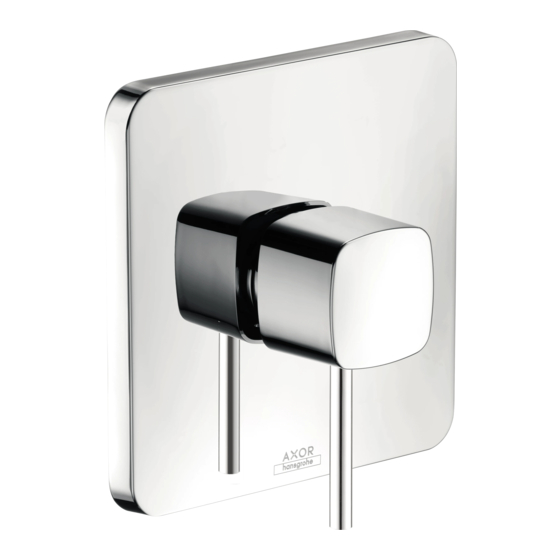

Terrano
Carlton
37404XX1
17428XX1
Urquiola
11408xx1
Massaud
18978XX1
Montreux
16508XX1
Phoenix
17414XX1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Hans Grohe AXOR Terrano 37404 1 Series
Summary of Contents for Hans Grohe AXOR Terrano 37404 1 Series
- Page 1 EN Installation / User Instructions / Warranty FR Instructions de montage / Mode d'emploi / Garantie ES Instrucciones de montaje / Manejo / Garantía Starck Starck X Urquiola 10407XX1 10404XX1 11408xx1 Massaud Citterio Citterio M 18978XX1 39414XX1 34808XX1 Steel Montreux 35418XX1 38418XX1 16508XX1 Terrano Carlton Phoenix 37404XX1 17428XX1 17414XX1...
- Page 2 10407XX1 10404XX1 39414XX1 11408XX1 18978XX1 34808XX1...
- Page 3 35418XX1 38418XX1 37404XX1 16508XX1 17414XX1 17428XX1...
-
Page 4: Installation Considerations
Technical Information / Données techniques / Datos tecnicos Recommended water Pression d’eau recommandée Presión recomendada en 15 - 75 psi pressure servicio Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi Recommended hot Température recommandée Temperatura recomen- 120° - 140° F* water temp. d'eau chaude dada del agua caliente Max. hot water temp Température maximum d'eau Temperatura del agua 176°F* chaude caliente max. Flow rate Capacité nominale Caudal máximo 4.5 gpm @ 44 psi *Please know and follow all applicable local plumbing codes when setting the temperature on the water heater. * Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chauffe-eau. *Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua. Installation Considerations •... -
Page 5: Consideraciones Para La Instalación
• Il convient à une installation à une fonction, • Conservez ce livret et le reçu (ou une autre comme une pomme de douche ou une preuve sur laquelle figurent la date et l’endroit douchette. de l’achat) pour ce produit dans un endroit sûr. Le reçu est requis si vous commandez des pièces • Si vous désirez une douche/baignoire, installez sous garantie. en combinaison avec un bec de baignoire inverseur. Consideraciones para la instalación • Para obtener mejores resultados, Hansgrohe re- • No instale un aparato de corte o cierre en cu- comienda que la instalación de esta unidad esté alquiera de las tomas de esta válvula. Cuando a cargo de un plomero profesional matriculado. este tipe de aparato cierra el flujo de agua, puede hacer fallar la habilidad de la válvula de • La unidad requiere una pieza interior de válvula balancear las presiones del agua caliente y fría. 01850181. • Esta pieza es adecuada para la instalación de • Antes de comenzar la instalación, lea estas in- una sola función, tal como un único cabezal de strucciones detenidamente. Asegúrese de tener ducha o teleducha. las herramientas y los insumos necesarios para completar la instalación. •... - Page 6 English Flush the hot and cold supplies (1) Remove the cover. (2) Open the cold stop using a 4 mm Allen wrench. (3) Allow the cold supply to flush for at least five 4 mm minutes. (4) Close the cold stop. (1) Remove the flushing block using a 5 mm Allen wrench. Turn it 90° and reinstall. (2) Open the hot stop. (3) Allow the hot supply to flush for at least 5 minutes. (4) Close the hot stop.
- Page 7 Français Español Rincez les conduites d’alimentation de Lave los suministros frío y caliente l’eau chaude et de l’eau froide (1) Retire la etiqueta. (1) Retirez l’étiquette. (2) Abra el paso del agua fría en el cierre de (2) Ouvrez l’eau froide à la butée d'arrêt servicio con una llave Allen de 4 mm. d'isolation à l’aide d’une clé hexagonale de 4 (3) Lave el suministro de agua fría para por lo mm.. menos cinco minutos. (3) Rincez le conduite de l’eau froide pour au (4) Cierre el paso del agua fría en el cierre de moins 5 minutes. servicio. (4) Fermez l'eau froide à la butée d'arrêt d'isolation. (1) Retirez la vis de la pièce d’insertion affleurante (1) Retire el inserto de lavado con una llave Allen à l’aide d’une clé hexagonale de 5 mm. Tournez- de 5 mm. Gírelo 90° y reinstálelo. le à 90°, et réinstallez-le. (2) Abra el paso del agua caliente en el cierre de (2) Ouvrez l’eau chaude à la butée d'arrêt servicio.
-
Page 8: Installation
English Installation Remove the label (1). Close the stops using a 4 mm Allen wrench (2). 4 mm Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛" from the finished wall surface. Seal the wall around the plaster shield with waterproof sealant (1). Failure to seal the wall can lead to possible water damage. Remove the flush insert screw, flush insert, and seals (2). - Page 9 Français Español Installation Instalación Retirez l’étiquette (1). Retire la etiqueta (1). Fermez l’eau à les butées d'arrêt Cierre los cierres de servicio con una d'isolation à l’aide d’une clé hexago- llave Allen de 4 mm (2). nale de 4 mm (2). Coupez le protecteur de façon à ce qu’une partie Corte el protector de yeso de modo que sobre- de ¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du salga ¹⁄₁₆" - ⅛" de la superficie de la pared mur fini.
- Page 10 English Install the function block. Tighten the screws using a 4 mm Allen wrench. Measure the distance from the front of the plaster shield to one of the screw-in flanges ("X"). Add ½" to this measurement. Cut each screw so that it is X + ½" long.
- Page 11 Français Español Insérez le bloc de fonction. Inserte el bloque de función. Installez les vis du bloc de fonction à l’aide d’une Instale los tornillos del bloque de función con una clé hexagonale de 4 mm. llave Allen de 4 mm. Mesurez la distance entre la surface du mur et la Mida la distancia entre la superficie de la pared y bride du vis. Notez la longueur mesurée (« X »). la brida de tornillo. Anote esta medida (“X”). Ajoutez ½ po à cette longueur « X ». Notez cette Agregue ½" a X. Anote esta medida. longueur. Coupez les vis de façon à ce que celui-ci dépasse Corte el tornillo de modo que sobresalga ½" + X. de ½ po + la longueur X.
- Page 12 English Open the stops using a 4 mm Allen wrench (1). 4 mm Open the stops (1). Install the carrier plate (2). Install the carrier plate screws. Remove the disk. Place the handle over the stem (1). Turn the handle counter-clockwise as far as it will go (2). Measure the temperature of the output water (3). If the valve opens through hot, re- verse the cartridge. See page 16. If the max. high temperature is greater than 120°F adjust the rotational limit stop. See page 18. Turn the water off.
- Page 13 Français Español Ouvrez l’eau à les butées d'arrêt d'isolation à Abra el paso del agua en los cierres de servicio con una llave Allen de 4 mm (1). l’aide d’une clé hexagonale de 4 mm (1). Instale la placa del portador (2). Installez la plaque-support (2). Instale los tornillos de la placa del portador. Installez les vis de la plaque-support. Retirez le disque. Retire el disco. Placez ensuite la poignée sur la tige (1). Coloque la manija en la espiga (1). Tournez la manette dans le sens antihoraire Gire la manija en dirección contraria a las man- jusqu'a l'extrémité de la plage (2). ecillas del reloj hasta que la manija pare (2). Mettez le temperature de l'eau (3). Mida la temperatura del agua (3). Si le robinet s’ouvre en faisant Si la válvula abre en caliente, in- couler l’eau chaude, voir page 16. vierta el cartucho. Ver página 16. Si la température maximale de l’eau Si la temperatura máxima de salida est supérieure à...
- Page 14 English Lubricate the cartridge o-ring using a small amount of white plumber's grease. Install the sleeve. Install the escutcheon. Install the handle. Tighten the handle screw. Install the screw cover. 2.5 mm...
- Page 15 Français Español Lubrifiez la joint torique sur la cartouche avec une Lubrique la junta del cartucho con una pequeña petite quantité de graisse de plomberie blanche. cantidad de grasa blanca para plomería. Installez le manchon. Instale el manguito. Installez l’écusson. Instale el escudo. Installez la poignée. Instale la manija. Serrez la vis de la poignée. Apriete el tornillo. Installez la cache-vis. Instale el tapón.
- Page 16 English Reverse the cartridge If the valve opens through hot, reverse the cartridge. Close the stops using a 4 mm Allen wrench, or turn the water off at the 4 mm main (1). Unscrew the nut (2). Place the handle on the cartridge stem. Turn the handle counter-clockwise approximately ¼ turn after hitting the stop. Remove the cartridge (1). Do not attempt to pry the cartridge from the function block by using a screwdriver, or damage to the cartridge will result.
- Page 17 Français Español Inversez la cartouche Invierta el cartucho Si le robinet s’ouvre en faisant couler l’eau Si la válvula abre en caliente, invierta el cartucho. chaude, inversez la cartouche. Cierre los topes utilizando una llave Fermez les butées à l’aide d’une clé Allen de 4 mm (1). hexagonale de 4 mm (1). Desenrosque la tuerca (2). Dévissez l’écrou (2). Coloque la manija en el vástago del cartucho. Placez la poignée sur la tige de la cartouche. Gire la manija en sentido antihorario. Gire aproxi- Tournez la poignée dans le sens antihoraire. madamente ¼ después de alcanzar el tope.
- Page 18 English Adjust the Rotational Limit Stop Adjust the rotational limit stop if: • The maximum output temperature is greater than 120°F or that permitted by local plumbing code • The temperature of the incoming hot or cold water supply changes seasonally, or if changes are made to the water heater. Turn the rotational limit stop, clockwise to make the water cooler, counter-clockwise to make it warmer. Depending on local conditions, each notch repre- sents a change in temperature of 4°F - 16°F. Continue the installation.
- Page 19 Français Español Réglez la butée de limite de Ajuste el tope límite rotacional rotation Ajuste el tope límite rotacional si: Réglez la butée de limite de rotation si : • La temperatura máxima de salida es mayor a 120°F (49° C) o la temperatura permitida por • La température maximale de l’eau est supérieure el código de plomería local. à 120 °F (49° C) ou à la température permise • La temperatura del suministro de entrada de par le code de plomberie local. agua caliente o fría cambia estacionalmente, o • La température de l’alimentation en eau chaude si se realizan cambios al calentador de agua. ou froide varie selon les saisons, ou des modifi- cations sont apportées au chauffe-eau. Tournez la butée de limite de rotation dans le sens Gire el tope límite rotacional en sentido horario horaire pour que l’eau soit plus froide, ou dans le para enfriar el agua, y en sentido antihorario sens antihoraire pour qu’elle soit plus chaude. para calentarla. Tout dépendant de la région, chaque encoche Dependiendo de las condiciones locales, cada représente une variation de température de -16 ranura representa un cambio en la temperatura °C à -9 °C (4 °F à 16 °F).
- Page 20 Replacement Parts / Pièces détachées / Repuestos 95181000 88727000 95181000 98133000 96447000 96525000 95181000 96454000 96540xx1 97987xx0 95181000 98793000 96540xx1 95181000 96454000 95181000 98860xx0 (optional) 13596xx0 97407xx0 13595000 (optional) (optional) (optional) = Finishes / Couleurs / Acabados chrome oil rub bronze brushed nickel polished nickel rubbed bronze...
- Page 21 Cleaning Recommendation for Hansgrohe Products Modern lavatory faucets, kitchen faucets, and showers consist of very different materials to comply with the needs of the market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning. Cleaning Materials for Faucets and Showers Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when cleaning faucets and showers: • Only use cleaning materials which are explicitly intended for this type of application. • Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable damage. • Never mix one cleaning material with another. • Never use cleaning materials or appliances with an abrasive effect, such as unsuitable cleaning powders, sponge pads, or micro fiber cloths. Cleaning Instructions for Faucets and Showers Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points: • Clean the faucets and showers as and when required • Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner on the fixture longer than necessary. • Regular cleaning can prevent calcification. • When using spray cleaners, spray first onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can enter openings and gaps and cause damage.
- Page 22 • Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les Ne laissez pas le produit sur les Ne laissez pas le produit sur les articles de robinetterie plus longtemps que nécessaire. • Un nettoyage régulier peut prévenir la formation de dépôts calcaires. • Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chiffon. Ne vaporisez jamais directe- Ne vaporisez jamais directe- Ne vaporisez jamais directe- ment sur un robinet : des gouttelettes pourraient s’infiltrer dans les ouvertures et les interstices et endommager celui-ci. • Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant. Important Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie; rincez donc avec de l’eau propre après utilisation de ces produits. Veuillez noter : si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus. si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
-
Page 23: Limited Consumer Warranty
Limited Consumer Warranty This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after March 1, 1996, and installed in either in the United States or in Canada. WHO IS COVERED BY THE WARRANTY This warranty extends to the original purchaser only. This warranty is non-transferable. WHAT IS COVERED BY THE WARRANTY The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or workmanship as follows: Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that proves defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product. LENGTH OF WARRANTY Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes, this warranty extends for as long as you own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with respect to Axor products. THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR: A. Conditions, malfunctions or damage not resulting from defects in material or workmanship. -
Page 24: Exclusions And Limitations
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid. EXCLUSIONS AND LIMITATIONS REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
