- Page 1 Operating Instructions Robacta TTW 4500 Robacta TTW 5500 Bedienungsanleitung Operating Instructions Instructions de service Instrukcja obsługi 42,0410,1341 008-13052022...
-
Page 3: Table Of Contents
Gerätekonzept Einsatzgebiete Lieferumfang und Optionen Haltewinkel montieren (Standard) Sicherheit Haltewinkel montieren (Standard) Haltewinkel montieren (Individuell) Sicherheit Haltewinkel montieren (Individuell) Robacta TTW 4500 zusammenbauen Sicherheit Robacta TTW 4500 zusammenbauen Option Engspalt-Gasdüse montieren Wolframelektrode einstellen Sicherheit Wolframelektrode einstellen Inbetriebnahme Sicherheit Bestimmungsgemäße Verwendung... -
Page 4: Allgemeines

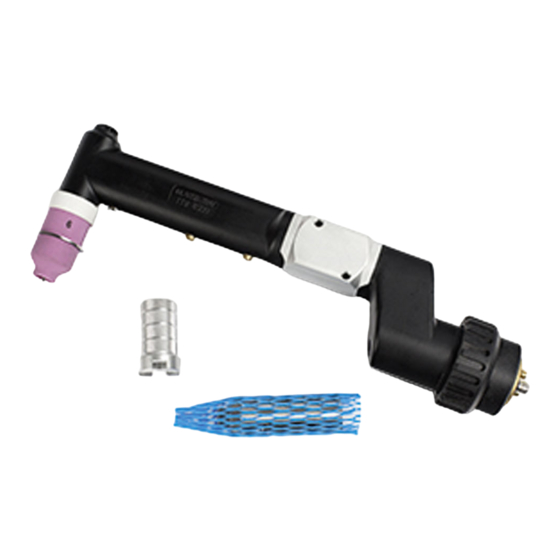

Allgemeines Gerätekonzept Der wassergekühlte Roboter-Schweißbrenner Robacta TTW 4500 dient zum au- tomatisierten WIG-Schweißen und Wig-Löten. Der Robacta TTW 4500 ist serienmäßig mit einem Fronius F++ Anschluss ausge- stattet. Robacta TTW 4500 mit erhältlichen Optionen Schlauchpaket Robacta TTW 4500 Option Robacta KD Drive / KD Drive Option Heißdraht... -
Page 5: Lieferumfang Und Optionen
Lieferumfang und Optionen Lieferumfang Robacta TTW 4500 Schlauchpaket 6 m (19.7 ft.) / 8 m (26 ft.), Fronius F++ Anschluss Schweißbrenner-Kappe TTW 4500 Spannhülse D = 3,2 mm (1/8 in.) Wolfram Elektrode WL 20 D = 3,2 mm (1/8 in.) Schweißbrenner-Halterung... -
Page 6: Haltewinkel Montieren (Standard)
Haltewinkel montieren (Standard) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwere Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von technisch geschultem Fachpersonal ausgeführt werden. ▶ Dieses Dokument vollständig lesen und verstehen. ▶... -
Page 7: Haltewinkel Montieren (Individuell)
Haltewinkel montieren (Individuell) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwere Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von technisch geschultem Fachpersonal ausgeführt werden. ▶ Dieses Dokument vollständig lesen und verstehen. ▶... -
Page 8: Robacta Ttw 4500 Zusammenbauen
Robacta TTW 4500 zusammenbauen Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwere Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von technisch geschultem Fachpersonal ausgeführt werden. ▶ Dieses Dokument vollständig lesen und verstehen. - Page 9 * Bis auf Anschlag aufschrauben ~ 15 mm ** Bis auf Anschlag montieren...
-
Page 10: Wolframelektrode Einstellen
Wolframelektrode einstellen Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwere Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von technisch geschultem Fachpersonal ausgeführt werden. ▶ Dieses Dokument vollständig lesen und verstehen. ▶... -
Page 11: Inbetriebnahme
Inbetriebnahme Sicherheit WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Dokumente vollständig gelesen und verstanden wurden: ▶ diese Bedienungsanleitung ▶ sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften Bestimmungs- Die WIG Roboter-Schweißbrenner ist ausschließlich zum WIG-Schweißen und gemäße Verwen- WIG-Löten bestimmt. -
Page 12: Fehlerdiagnose, Fehlerbehebung
Fehlerdiagnose, Fehlerbehebung Sicherheit WARNUNG! Gefahr durch elektrischen Strom. Schwere Personen- und Sachschäden können die Folge sein. ▶ Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschal- ten und von Stromnetz trennen. ▶ Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern. ▶... -
Page 13: Pflege, Wartung Und Entsorgung
Pflege, Wartung und Entsorgung Allgemeines Regelmäßige und vorbeugende Wartung des Schweißbrenners sind wesentliche Faktoren für einen störungsfreien Betrieb. Der Schweißbrenner ist hohen Tempe- raturen ausgesetzt. Daher benötigt der Schweißbrenner eine häufigere Wartung als andere Komponenten einer Schweißanlage. WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Arbeiten am Schweißbrenner: ▶... -
Page 14: Technische Daten
141 V Zündspannung (Up) 10 kV Schutzgas Argon EN 439 Kühlsystem Flüssigkeitskühlung Kühlmittel Original Fronius Kühlmittel Kühlmitteldruck min. / max. 3,0 / 5,5 bar 43,50 / 79,74 psi Kühlmittel-Mindestdurchfluss 1,0 l/min 1.06 qt/min Schweißstrom DC bei 10 min / 40°C (104°F) - Page 15 Schlauchpaket-Länge 6 m / 8 m 19,7 ft, / 26 ft Mindest Kühlleistung Kühlgerät lt. IEC 60974 - 2 1100 W / 1400 W Elektroden-Durchmes- 3,2 - 6,4 mm 1/8 - 1/4 in. *) Für maschinell geführte Schweißbrenner 1) ED = Einschaltdauer...
- Page 17 Fitting the mounting bracket (standard) Safety Fitting the mounting bracket (standard) Fitting the mounting bracket (individually) Safety Fitting the mounting bracket (individually) Assembling the Robacta TTW 4500 Safety Assembling the Robacta TTW 4500 Fitting the narrow-gap gas nozzle (option) Adjusting the tungsten electrode Safety...
-
Page 18: General
General Device concept The water-cooled Robacta TTW 4500 robot welding torch is used for automated TIG welding and TIG brazing. The Robacta TTW 4500 has a Fronius F++ connection as standard. Robacta TTW 4500 with available options Robacta TTW 4500 hosepack... -
Page 19: Scope Of Supply And Options
Scope of supply and options Scope of supply Robacta TTW 4500 Hosepack 6 m (19.7 ft.) / 8 m (26 ft.), Fronius F++ connection Torch cap TTW 4500 Clamping sleeve D = 3.2 mm (1/8 in.) Tungsten electrode WL 20 D = 3.2 mm (1/8 in.) -
Page 20: Fitting The Mounting Bracket (Standard)
Fitting the mounting bracket (standard) Safety WARNING! Danger from incorrect operation and work that is not carried out properly. This can result in serious personal injury and damage to property. ▶ All the work and functions described in this document must only be carried out by technically trained and qualified personnel. -
Page 21: Fitting The Mounting Bracket (Individually)
Fitting the mounting bracket (individually) Safety WARNING! Danger from incorrect operation and work that is not carried out properly. This can result in serious personal injury and damage to property. ▶ All the work and functions described in this document must only be carried out by technically trained and qualified personnel. -
Page 22: Assembling The Robacta Ttw 4500
Assembling the Robacta TTW 4500 Safety WARNING! Danger from incorrect operation and work that is not carried out properly. This can result in serious personal injury and damage to property. ▶ All the work and functions described in this document must only be carried out by technically trained and qualified personnel. - Page 23 * Screw on as far as it will go ~ 15 mm ** Push on as far as it will go...
-
Page 24: Adjusting The Tungsten Electrode
Adjusting the tungsten electrode Safety WARNING! Danger from incorrect operation and work that is not carried out properly. This can result in serious personal injury and damage to property. ▶ All the work and functions described in this document must only be carried out by technically trained and qualified personnel. -
Page 25: Start-Up
Start-up Safety WARNING! Operating the equipment incorrectly can cause serious injury and damage. Do not use the functions described until you have thoroughly read and unders- tood the following documents: ▶ these operating instructions ▶ all the operating instructions for the system components, especially the safety rules Utilisation in ac- The TIG robot welding torch is to be used solely for TIG welding and TIG brazing. -
Page 26: Troubleshooting
Troubleshooting Safety WARNING! Danger from electrical current. This can result in serious personal injury and damage to property. ▶ Before starting work, switch off all devices and components involved and dis- connect them from the grid. ▶ Secure all devices and components involved so they cannot be switched back ▶... -
Page 27: Care, Maintenance And Disposal
Care, maintenance and disposal General remarks Regular preventive maintenance of the welding torch is essential for problem- free operation. The welding torch is subjected to high temperatures. It therefore requires more frequent maintenance than other components in the welding sys- tem. -
Page 28: Technical Data
Striking voltage (Up) 10 kV Shielding gas Argon EN 439 Cooling system Liquid cooling Coolant Original Fronius coolant Min/max coolant pressure 3,0 / 5,5 bar 43,50 / 79,74 psi Minimum coolant flowrate 1,0 l/min 1.06 qt/min DC welding current at 10 min / 40°C (104°F) - Page 29 Length of hosepack 6 m / 8 m 19,7 ft, / 26 ft Min. cooling power of cooling unit acc. to IEC 1100 W / 1400 W 60974 - 2 Electrode diameter 3,2 - 6,4 mm 1/8 - 1/4 in. *) For mechanically-driven welding torches 1) d.c.
- Page 31 Monter l'angle d'arrêt (standard) Sécurité Monter l’angle d’arrêt (standard) Monter l’angle d’arrêt (individuel) Sécurité Monter l’angle d’arrêt (individuel) Assemblage de Robacta TTW 4500 Sécurité Assemblage de Robacta TTW 4500 Monter l'option buse de gaz pour chanfrein étroit Régler l'électrode tungstène Sécurité...
-
Page 32: Généralités
Généralités Conception de La torche de soudage pour robot refroidie par eau Robacta TTW 4500 sert au l’appareil soudage TIG automatisé et au brasage TIG. Robacta TTW 4500 est équipée de série d’un raccord Fronius F++. Robacta TTW 4500 avec options disponibles... -
Page 33: Livraison Et Options
Livraison et opti- Livraison Robacta TTW 4500 Faisceau de liaison 6 m (19.7 ft.) / 8 m (26 ft.), raccord Fronius F++ Cache de la torche de soudage TTW 4500 Douille de serrage D = 3,2 mm (1/8 in.) Électrode de tungstène WL 20 D = 3,2 mm (1/8 in.) -
Page 34: Monter L'angle D'arrêt (Standard)
Monter l'angle d'arrêt (standard) Sécurité AVERTISSEMENT! Danger dû à une erreur de manipulation et d'erreur en cours d'opération. Cela peut entraîner des dommages corporels et matériels graves. ▶ Toutes les fonctions et tous les travaux décrits dans le présent document doivent uniquement être exécutés par du personnel techniquement qualifié. -
Page 35: Monter L'angle D'arrêt (Individuel)
Monter l’angle d’arrêt (individuel) Sécurité AVERTISSEMENT! Danger dû à une erreur de manipulation et d'erreur en cours d'opération. Cela peut entraîner des dommages corporels et matériels graves. ▶ Toutes les fonctions et tous les travaux décrits dans le présent document doivent uniquement être exécutés par du personnel techniquement qualifié. -
Page 36: Assemblage De Robacta Ttw 4500
Assemblage de Robacta TTW 4500 Sécurité AVERTISSEMENT! Danger dû à une erreur de manipulation et d'erreur en cours d'opération. Cela peut entraîner des dommages corporels et matériels graves. ▶ Toutes les fonctions et tous les travaux décrits dans le présent document doivent uniquement être exécutés par du personnel techniquement qualifié. - Page 37 * Dévisser jusqu'à la butée ~ 15 mm ** Monter jusqu'à la butée...
-
Page 38: Régler L'électrode Tungstène
Régler l'électrode tungstène Sécurité AVERTISSEMENT! Danger dû à une erreur de manipulation et d'erreur en cours d'opération. Cela peut entraîner des dommages corporels et matériels graves. ▶ Toutes les fonctions et tous les travaux décrits dans le présent document doivent uniquement être exécutés par du personnel techniquement qualifié. ▶... -
Page 39: Mise En Service
Mise en service Sécurité AVERTISSEMENT! Les erreurs de manipulation peuvent entraîner des dommages corporels et matériels graves. N'utiliser les fonctions décrites qu'après avoir lu et compris l'intégralité des docu- ments suivants : ▶ les présentes Instructions de service ▶ toutes les instructions de service des composants du système, en particulier les consignes de sécurité... -
Page 40: Diagnostic D'erreur, Élimination De L'erreur
Diagnostic d’erreur, élimination de l'erreur Sécurité AVERTISSEMENT! Risque d'électrocution. Cela peut entraîner des dommages corporels et matériels graves. ▶ Avant d'entamer les travaux, déconnecter tous les appareils et composants concernés et les débrancher du réseau électrique. ▶ S'assurer que tous les appareils et composants concernés ne peuvent pas être remis en marche. -
Page 41: Maintenance, Entretien Et Élimination
Maintenance, entretien et élimination Généralités Un entretien régulier et préventif de la torche de soudage constitue un facteur important permettant d’en garantir le bon fonctionnement. La torche de soudage est soumise à des températures élevées. Elle nécessite donc une maintenance plus fréquente que les autres composants d’une installation de soudage. -
Page 42: Caractéristiques Techniques
Tension d‘amorçage (Up) 10 kV Gaz protecteur Argon EN 439 Système de refroidissement Refroidissement par liqui- Réfrigérant Réfrigérant d’origine Fronius Pression du réfrigérant min. / max 3,0 / 5,5 bar 43,50 / 79,74 psi Débit minimal de réfrigérant 1,0 l/min 1.06 qt/min Courant de soudage CC 10 min / 40°C (104°F) - Page 43 Courant de soudage CA 10 min / 40°C (104°F) 300 A 100 % f.m. à 400 A 60 % f.m. Longueur du faisceau de câble 6 m / 8 m 19,7 ft, / 26 ft Puissance minimale de refroidissement du refro- 1100 W / 1400 W idisseur selon IEC 60974-2 Diamètre de l’électrode...
- Page 45 Zakres dostawy i wyposażenie opcjonalne Montaż kątownika mocującego (standardowy) Bezpieczeństwo Montaż kątownika mocującego (standardowy) Montaż kątownika mocującego (indywidualny) Bezpieczeństwo Montaż kątownika mocującego (indywidualny) Montaż Robacta TTW 4500 Bezpieczeństwo Montaż Robacta TTW 4500 Montaż opcjonalnej wąskoszczelinowej dyszy gazowej Ustawianie elektrody wolframowej Bezpieczeństwo Ustawianie elektrody wolframowej Uruchamianie Bezpieczeństwo...
-
Page 46: Informacje Ogólne
Informacje ogólne Koncepcja Chłodzony wodą palnik spawalniczy robota Robacta TTW 4500 służy do zauto- urządzenia matyzowanego spawania TIG i lutowania TIG. Robacta TTW 4500 jest seryjnie wyposażony w przyłącze Fronius F++. Robacta TTW 4500 z dostępnym wyposażeniem opcjonalnym Wiązka uchwytu Robacta TTW 4500 Opcja Robacta KD Drive / KD Drive Opcja gorącego drutu... -
Page 47: Zakres Dostawy I Wyposażenie Opcjonalne
Zakres dostawy Robacta TTW 4500 Wiązka uchwytu 6 m (19.7 ft.) / 8 m (26 ft.), przyłącze Fronius F++ Kapturek palnika spawalniczego TTW 4500 Tuleja mocująca D = 3,2 mm (1/8 in.) Elektroda wolframowa WL 20 D = 3,2 mm (1/8 in.) -
Page 48: Montaż Kątownika Mocującego (Standardowy)
Montaż kątownika mocującego (standardowy) Bezpieczeństwo NIEBEZPIECZEŃSTWO! Niebezpieczeństwo wskutek błędów obsługi i nieprawidłowego wykonywania prac. Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne. ▶ Wszystkie prace i funkcje opisane w tym dokumencie mogą wykonywać tylko technicznie przeszkoleni pracownicy. ▶ Przeczytać... -
Page 49: Montaż Kątownika Mocującego (Indywidualny)
Montaż kątownika mocującego (indywidualny) Bezpieczeństwo NIEBEZPIECZEŃSTWO! Niebezpieczeństwo wskutek błędów obsługi i nieprawidłowego wykonywania prac. Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne. ▶ Wszystkie prace i funkcje opisane w tym dokumencie mogą wykonywać tylko technicznie przeszkoleni pracownicy. ▶ Przeczytać... -
Page 50: Montaż Robacta Ttw 4500
Montaż Robacta TTW 4500 Bezpieczeństwo NIEBEZPIECZEŃSTWO! Niebezpieczeństwo wskutek błędów obsługi i nieprawidłowego wykonywania prac. Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne. ▶ Wszystkie prace i funkcje opisane w tym dokumencie mogą wykonywać tylko technicznie przeszkoleni pracownicy. ▶... - Page 51 * Nakręcić do oporu ~ 15 mm ** Zamontować do oporu...
-
Page 52: Ustawianie Elektrody Wolframowej
Ustawianie elektrody wolframowej Bezpieczeństwo NIEBEZPIECZEŃSTWO! Niebezpieczeństwo wskutek błędów obsługi i nieprawidłowego wykonywania prac. Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne. ▶ Wszystkie prace i funkcje opisane w tym dokumencie mogą wykonywać tylko technicznie przeszkoleni pracownicy. ▶ Przeczytać i zrozumieć cały niniejszy dokument. ▶... -
Page 54: Uruchamianie
Uruchamianie Bezpieczeństwo NIEBEZPIECZEŃSTWO! Nieprawidłowa obsługa może spowodować poważne obrażenia i straty material- Z opisanych funkcji można korzystać dopiero po dokładnym zapoznaniu się z następującymi dokumentami: ▶ niniejszą instrukcją obsługi; ▶ wszystkimi instrukcjami obsługi urządzeń peryferyjnych, szczególnie przepi- sami dotyczącymi bezpieczeństwa. Użytkowanie Palnik spawalniczy robota TIG jest przeznaczony wyłącznie do spawania TIG i lu- zgodne z przez-... -
Page 55: Lokalizacja I Usuwanie Usterek
Lokalizacja i usuwanie usterek Bezpieczeństwo NIEBEZPIECZEŃSTWO! Niebezpieczeństwo stwarzane przez energię elektryczną. Skutkiem mogą być poważne uszczerbki na zdrowiu i straty materialne. ▶ Przed rozpoczęciem prac wyłączyć wszystkie używane urządzenia i kompo- nenty i odłączyć je od sieci zasilającej. ▶ Zabezpieczyć wszystkie używane urządzenia i komponenty przed ponownym włączeniem. -
Page 56: Czyszczenie, Konserwacja I Utylizacja
Czyszczenie, konserwacja i utylizacja Informacje Regularna i profilaktyczna konserwacja palnika spawalniczego to istotne czynniki, ogólne zapewniające bezawaryjną eksploatację. Palnik spawalniczy jest wystawiony na działanie bardzo wysokich temperatur. Z tego powodu wymaga on częstszej kon- serwacji niż pozostałe podzespoły systemu spawania. NIEBEZPIECZEŃSTWO! Porażenie prądem elektrycznym może spowodować... -
Page 57: Dane Techniczne
10 kV Gaz ochronny Argon EN 439 System chłodzący chłodzenie cieczą Płyn chłodzący oryginalny płyn chłodzący firma Fronius Ciśnienie płynu chłodzącego min./maks. 3,0 / 5,5 bar 43,50 / 79,74 psi Minimalny przepływ płynu chłodzącego 1,0 l/min 1.06 qt/min Prąd spawalniczy 10 min / 40°C (104°F) - Page 58 (prąd przemienny) przy 400 A 60 % ED Długość wiązki uchwytu 6 m / 8 m 19,7 ft, / 26 ft Minimalna wydajność chłodzenia chłodnicy zgod- 1100 W / 1400 W nie z IEC 60974 - 2 Średnica elektrody 3,2 - 6,4 mm 1/8 - 1/4 in.
