Kärcher K 6.600 Manual
  1. Manuals
  2. Brands
  3. Kärcher Manuals
  4. Pressure Washer
  5. K 6.600
  6. Manual

Kärcher K 6.600 Manual

Hide thumbs
Table of Contents

  • Deutsch
    • Table of Contents
    • Allgemeine Hinweise
    • Sicherheitshinweise
    • Bedienung
    • Transport
    • Lagerung
    • Pflege und Wartung
    • Hilfe bei Störungen
    • EG-Konformitätserklärung
    • Technische Daten

  • English

  • Français
    • Consignes de Sécurité
    • Utilisation
    • Transport
    • Entreposage
    • Assistance en cas de Panne
    • Entretien et Maintenance
    • Déclaration de Conformité CE
    • Caractéristiques Techniques

  • Español
    • Indicaciones de Seguridad
    • Manejo
    • Almacenamiento
    • Cuidados y Mantenimiento
    • Transporte
    • Ayuda en Caso de Avería
    • Declaración de Conformidad CE es
    • Datos Técnicos

  • Norsk
    • Sikkerhetsanvisninger
    • Betjening
    • Lagring
    • Transport
    • Feilretting
    • Pleie Og Vedlikehold
    • EU-Samsvarserklæring
    • Tekniske Data

  • Русский
    • Общие Указания
    • Указания По Технике Безопасно
    • Управление
    • Транспортировка
    • Хранение
    • Ние
    • Технические Данные

  • Srpski
    • Sigurnosne Napomene
    • Rukovanje
    • Nega I Održavanje
    • Skladištenje
    • Transport
    • Otklanjanje Smetnji
    • Izjava O Usklađenosti Sa Propisima EZ
    • Tehnički Podaci

  • Български
    • Указания За Безопасност
    • Обслужване
    • Tранспoрт
    • Съхранение
    • Грижи И Поддръжка
    • Декларация За Съответствие На
    • Технически Данни

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 17

Quick Links

Download this manual
K 6.600
K 6.610
K 6.750
K 7.700
K 7.710
K 7.750
Deutsch
English
Français
Italiano
Nederlands
Español
Português
Dansk
Norsk
Svenska
Suomi
Ελληνικά
Türkçe
Русский
Magyar
Čeština
Slovenščina
Polski
Româneşte
Slovenčina
Hrvatski
Srpski
Български
Eesti
Latviešu
Lietuviškai
Українська
59650530 (07/13)
5
17
29
43
56
68
81
94
105
116
127
138
152
164
179
191
203
215
228
240
252
264
276
290
301
313
325

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the K 6.600 and is the answer not in the manual?

Questions and answers

Related Manuals for Kärcher K 6.600

Summary of Contents for Kärcher K 6.600

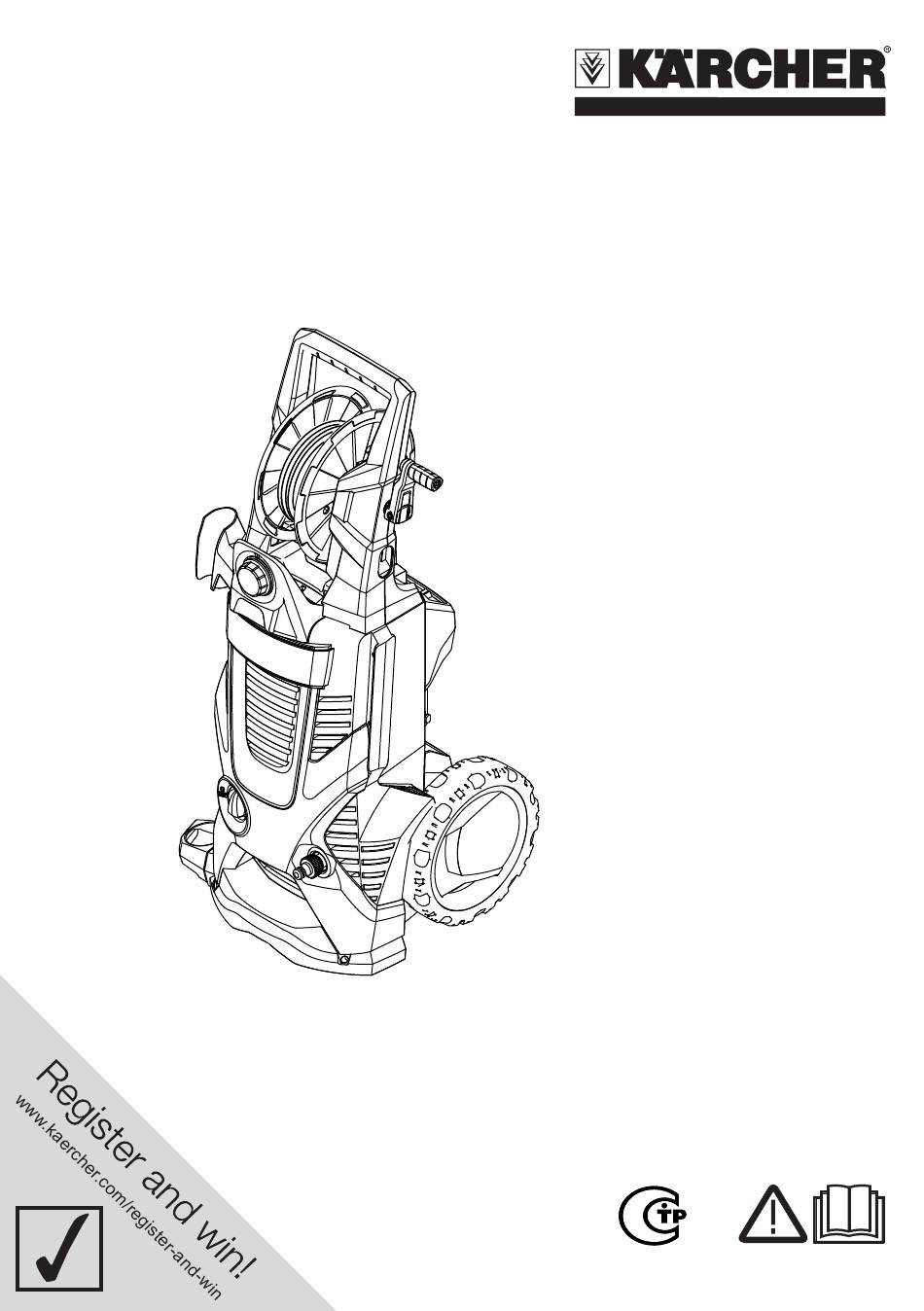

  • Page 1 K 6.600 K 6.610 K 6.750 K 7.700 K 7.710 K 7.750 Deutsch English Français Italiano Nederlands Español Português Dansk Norsk Svenska Suomi Ελληνικά Türkçe Русский Magyar Čeština Slovenščina Polski Româneşte Slovenčina Hrvatski Srpski Български Eesti Latviešu Lietuviškai Українська 59650530 (07/13)
