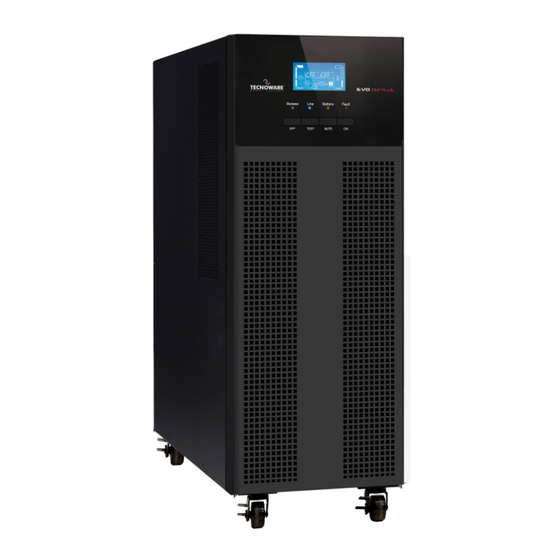

Tecnoware EVO DSP PLUS MM 6.8 User Manual

Uninterruptible power supply
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
Tecnoware EVO
DSP PLUS 6.8 MM HE
o cerca il tuo prodotto tra le
migliori offerte di Gruppi di Continuità
Uninterruptible Power Supply
EVO DSP PLUS MM 6.8
User's manual
Manuale utente

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EVO DSP PLUS MM 6.8 and is the answer not in the manual?

Questions and answers

Related Manuals for Tecnoware EVO DSP PLUS MM 6.8

Summary of Contents for Tecnoware EVO DSP PLUS MM 6.8

  • Page 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Tecnoware EVO DSP PLUS 6.8 MM HE o cerca il tuo prodotto tra le migliori offerte di Gruppi di Continuità Uninterruptible Power Supply EVO DSP PLUS MM 6.8 User’s manual Manuale utente...

  • Page 3: Table Of Contents

    Index User’s Manual - English ................ 1 Safety Warnings ................. 1 1 Introduction ................. 2 2 General Characteristics ..............3 3 Receipt and site selection ..............3 4 Operating Modes ................4 NORMAL Mode ................. 5 BATTERY Mode ................ 5 BYPASS Mode ................
  • Page 4 Indice Manuale Utente – Italiano ..............26 Avvisi di Sicurezza ................26 1 Introduzione ................27 2 Caratteristiche Generali..............28 3 Ricevimento e Collocazione ............28 4 Modi di Funzionamento ..............29 Modo NORMALE ............... 30 Modo BATTERIA ............... 30 Modo BYPASS ................

  • Page 5: User's Manual - English

    User’s Manual - English Safety Warnings Read this manual carefully and completely before installing and using the TECNOWARE EVO DSP PLUS MM Uninterruptible Power Supply, which, from here after, will also be referred to as UPS. This manual should be kept close to the UPS and read before the UPS is installed and used.

  • Page 6: Introduction

    • EVO DSP PLUS MM 6.8 (6.8 KVA) In this manual EVO DSP PLUS MM will simply be referred to as UPS. EVO DSP PLUS MM 6.8 model is made from a single unit that contains the electronics parts and the batteries. User’s manual...

  • Page 7: General Characteristics

    ENGLISH 2 General Characteristics UPS EVO DSP PLUS MM has all the advanced features which guarantee maximum reliability and safety: Double-Conversion ON-LINE Transformerless technology • Sinusoidal wave generated by an IGBT Inverter • Output Voltage regulation ±1% • Protection from overload and short circuits •...

  • Page 8: Operating Modes

    ENGLISH In all circumstances, see the “Technical Characteristics” chapter for environmental specifications and • check that the selected area meets these criteria. During normal operation the UPS discharges a minimal amount of heat. So it is necessary to leave at least •...

  • Page 9: Normal Mode

    ENGLISH 4.1 NORMAL Mode The UPS typically works in Normal mode: Input mains power is available and its amplitude is within specifications. Please refer to figure 1. After the filter has eliminated any high Frequency interference present on the mains, the AC Input line is rectified and conditioned in the Rectifier block (AC/DC conversion);...
  • Page 10 ENGLISH The Bypass mode is identified by: Bypass led is ON. • The graphic LCD panel shows the path of energy flow • during Bypass mode. An acoustic signal every 2 minutes. • During Bypass mode, loads are fed directly from AC Input line. Therefore no protection against AC Input line disturbances or interruptions is present.

  • Page 11: External Description

    ENGLISH 5 EXTERNAL DESCRIPTION 5.1 Front Panel The front panel informs the user about operating status, alarm conditions and measurements. It also provides access to controls and configuration parameters. Front panel shown below consists of three parts: Graphic LCD panel provides complete information about the energy flow path and existing alarms, Load and Battery level, Input, Output and Battery measurements.

  • Page 12: Graphic Lcd Panel

    ENGLISH 5.1.1 Graphic LCD Panel Please refer to figure 3. Backup Time Output Input & Battery Fault Info Buzzer Info Info Voltage Info Voltage Info Battery Load Info Info Mode Operation Info Figure 3 – Graphic LCD Panel Graphic LCD Panel Function Backup time information Indicates how much time has passed in Battery mode.
  • Page 13 ENGLISH Graphic LCD Panel Function Load information Indicates the load level by 0-25%, 26-50%, 51-75%, and 76-100%. Indicates Overload. Indicates the load or the Output is short-circuited Mode operation information Indicates the UPS connects to the mains. Indicates the Battery is working. Indicates the Bypass circuit is working.

  • Page 14: Buttons

    ENGLISH 5.1.2 Buttons Functions of the buttons are given below: Button Function Turn ON: press and hold the button more than 0.5 sec to turn the UPS ON. Turn OFF: press and hold the button more than 0.5 sec to turn the UPS OFF. Battery Test: press and hold the button more than 0.5 sec to test the Battery while in Normal TEST mode.

  • Page 15: Acoustic Alarm

    ENGLISH 5.1.4 Acoustic Alarm Description Buzzer Status UPS status Bypass Mode Beeping once every 2 minutes Battery Mode Beeping once every 4 seconds Fault Mode Beeping continuously Warning Overload Beeping twice every second Low Battery Battery Unconnected Over Charge EPO condition Beeping once every second Fan failure/Over Temperature Charger failure...

  • Page 16: Rear Side

    ENGLISH 5.2 Rear Side Figure 4 – Rear side Computer Interface (RJ45 connector): it is the communication RS-232 port. Computer Interface (USB connector): it is the communication USB port. EPO (Emergency Power OFF) connector SNMP Interface slot: the SNMP Interface is optional in place of RS232-USB port . Input circuit breaker Metallic panel for access to the Input/Output terminals: upon removal, it is possible to access the Input/Output terminals (see figure 5).

  • Page 17: Input/Output Terminals

    ENGLISH 5.2.1 Input/Output Terminals Output Line Input Neutral Ground Output Neutral Input Line Figure 5 – Input/Output Terminals INPUT terminals: to connect AC Input line. OUTPUT terminals: to connect OUTPUT line. GROUND: GROUND screws to connect INPUT and OUTPUT GROUND cables 5.2.2 EPO (Emergency Power Off) EVO DSP PLUS MM models have the EPO (Emergency Power OFF) connector on the rear side, (see figure 6).

  • Page 18: Electrical Installation

    4 mm 4 mm EVO DSP PLUS MM 6.8 The cables for EVO DSP PLUS MM 6.8 should be able to withstand until 40A current. It is recommended to use 4 mm or thicker wire for safety and efficiency. We recommend using only flexible TRI-RATED cables. Otherwise if you use rigid cables, it will be difficult to move the UPS from initial positioning.

  • Page 19: Installation

    There are no internal parts in the UPS which are user serviceable. Any repair or maintenance work must be performed exclusively by qualified technical personnel authorized by TECNOWARE. TECNOWARE declines any responsibility if this warning is disregarded. Disregard for these warnings may lead to a risk of electric shock to operators.

  • Page 20: First Start Up

    ENGLISH 7 First Start Up Turning the UPS ON is very easy. Nevertheless we recommend that, on First Start Up, the following procedure is observed for greater safety. Check if the Input circuit breaker the rear side is in “OFF” position (see figure 4). Check that no load is connected to the UPS Outputs.

  • Page 21: Low Battery And Automatic Restart

    ENGLISH If UPS is used daily, it is recommended to leave the Input circuit breaker always “ON” and use the ON and OFF buttons on the front panel to activate/deactivate the Inverter. If the UPS has to be turn OFF for several days, it is recommended to turn “OFF” the Input circuit breaker. If the ON button is pressed when AC Input is not present, the UPS switches ON even, and works in Battery mode after about 4 seconds.

  • Page 22: Battery Test

    ENGLISH 8.4 Battery Test If you need to check the Battery Status when the UPS is running in Normal mode, you could press the TEST button to let the UPS do the Battery Test. The Battery Test starts immediately and it finishes after some seconds. If the batteries pass the test, no alarm will be shown.

  • Page 23: Operation In Fault Mode

    The RS-232 and USB signals are all isolated through photo-couplers from the dangerous voltages that are present inside the UPS. Connecting to the Web site www.tecnoware.com, it is possible to download, free of charge, the update UPS management Software, compatible with the most popular Operative Systems.

  • Page 24: Technical Characteristics

    ENGLISH 10 Technical Characteristics UPS EVO DSP PLUS MM Model Power 6800 VA Nominal Active Power 4800 W Power Factor Technology On-Line Double Conversion Transformerless Dimension (W x H x D) 19 x 57,3 x 36,9 cm Net Weight 46 kg INPUT Nominal Voltage Single Phase 208/220/230/240 Vac...

  • Page 25: Maintenance

    ENGLISH ENVIRONMENTAL CONDITIONS Storage Temperature Range -25°C to +55°C (15°C to 40°C recommended for longer Battery life) Operating Temperature Range 0°C to +40°C (20°C to 25°C recommended for longer Battery life) Relative Humidity Range 0% - 95% (non condensing) Max. Altitude without Derating 3000 m Protection level IP 20...

  • Page 26: Battery

    Performing Battery Test can provide you with information about Battery condition (see “Battery Test” section for more information on Battery Test). Battery replacement must be performed exclusively by qualified technical personnel authorized by TECNOWARE. TECNOWARE declines any responsibility if this warning is disregarded. When replacing batteries, replace with the same type and number.

  • Page 27: Troubleshooting

    TECNOWARE. TECNOWARE declines any responsibility if this warning is disregarded. Warning to the technical personnel authorized for service: since internal components are connected to the batteries, they will remain powered, and therefore dangerous, even after the UPS has been disconnected from AC power mains.
  • Page 28 UPS temperature is too high. Technical Service. second. If the described anomalies should continue despite the advised troubleshooting, or should they manifest in any other form, please contact: TECNOWARE SERVICE www.tecnoware.com User’s manual UPS EVO DSP PLUS MM...

  • Page 29: Conformity To The European Directives

    ENGLISH Conformity to the European Directives TECNOWARE S.r.l. confirms that EVO DSP PLUS MM models comply with the requirements set out in: the Low Voltage (Safety) Directive 2014/35/EU and following amendments, the EMC (Electro-Magnetic Compatibility) Directive 2014/30/EU and following amendments.

  • Page 30: Manuale Utente - Italiano

    Avvisi di Sicurezza Leggere attentamente e completamente questo manuale prima di installare ed utilizzare il gruppo di continuità TECNOWARE della serie EVO DSP PLUS MM, che in seguito verrà chiamato anche semplicemente UPS. Conservare con cura questo manuale vicino all’UPS e consultarlo sempre prima di operare sullo stesso.

  • Page 31: Introduzione

    • EVO DSP PLUS MM 6.8 (6.8 KVA) In questo manuale EVO DSP sarà chiamato anche semplicemente UPS. Il modello EVO DSP PLUS MM 6.8 è costituito da un’unità singola che contiene sia l’elettronica che le batterie. UPS EVO DSP PLUS MM...

  • Page 32: Caratteristiche Generali

    ITALIANO 2 Caratteristiche Generali UPS EVO presenta tutte le moderne caratteristiche che garantiscono massima affidabilità e sicurezza: Tecnologia ON-LINE doppia conversione senza trasformatore • Onda sinusoidale generata tramite Inverter ad IGBT • Stabilizzazione in Uscita ± 1% • Protezione dal sovraccarico e dal cortocircuito •...

  • Page 33: Modi Di Funzionamento

    ITALIANO Consultare comunque il capitolo “Caratteristiche Tecniche” per i requisiti ambientali e controllare che il • luogo scelto rientri in tali specifiche. Durante il normale funzionamento l’UPS emette una quantità minima di calore. È perciò necessario • lasciare uno spazio libero di almeno 10 cm sia lateralmente che sul retro dell’UPS per permetterne una sufficiente areazione.

  • Page 34: Modo Normale

    ITALIANO 4.1 Modo NORMALE È il modo tipico di funzionamento. In questo caso la Tensione di Rete elettrica è presente in Ingresso ed ha ampiezza all'interno delle specifiche. Fare riferimento alla figura 1. La Tensione d’Ingresso, dopo che il filtro ha eliminato eventuali disturbi in alta frequenza presenti sulla Rete elettrica, viene raddrizzata e condizionata nel blocco Raddrizzatore (conversione CA/CC);...
  • Page 35 ITALIANO Il modo Bypass è caratterizzato da: Il led Bypass è ON. • Il display grafico LCD mostra il percorso del flusso di • energia durante il modo Bypass. Emissione di un breve segnale acustico ogni 2 minuti. • In modo Bypass, i carichi sono alimentati direttamente dalla linea elettrica d’Ingresso tramite il Bypass.

  • Page 36: Descrizione Esterna

    ITALIANO 5 Descrizione Esterna 5.1 Pannello Frontale Il pannello frontale informa l’utente sullo stato di funzionamento, sulle condizioni di allarme e sulle misure. Inoltre consente di controllare e configurare i parametri di funzionamento. Il pannello frontale, mostrato nella figura 2, è costituito da 3 parti: Un pannello LCD grafico che fornisce le informazioni complete sul percorso del flusso energia per i vari modi di funzionamento, sugli allarmi esistenti, sul carico in Uscita, sulle batterie, e sulle misure delle grandezze elettriche della linea d’Ingresso, d’Uscita e delle batterie.

  • Page 37: Pannello Lcd Grafico

    ITALIANO 5.1.1 Pannello LCD Grafico Prego riferirsi alla figura 3. Info Allarme Info Info Tensione Info Info Fault Acustico Tempo Backup d’Ingresso e di Batteria Tensione d’Uscita Voltage Info Info Info Batteria Load Info Modo di Funzionamento Figura 3 – Pannello LCD grafico Pannello LCD Grafico Funzione Informazioni del Tempo di Backup...
  • Page 38 ITALIANO Pannello LCD Grafico Funzione Informazioni del Carico (Load) Indica che il livello del carico è compreso tra 0-25%, 26-50%, 51-75% e 76-100%. Indica la condizione di Sovraccarico (Overload). Indica la condizione di corto-circuito della linea d’Uscita. Informazione del Modo di Funzionamento Indica che l’UPS è...

  • Page 39: Pulsanti

    ITALIANO 5.1.2 Pulsanti Le funzioni dei pulsanti presenti sul pannello frontale sono riportate sotto: Pulsante Funzione Attivazione (ON) dell’UPS: per attivare l’UPS premere e mantenere premuto il pulsante per più di 0.5 secondi. Disattivazione (OFF) dell’UPS: per disattivare l’UPS premere e mantenere premuto il pulsante per più...

  • Page 40: Allarme Acustico

    ITALIANO 5.1.4 Allarme Acustico Descrizione Allarme acustico Stato UPS Modo Bypass Allarme acustico ogni 2 minuti Modo Batteria Allarme acustico ogni 4 secondi Condizioni di Guasto (Fault) Allarme acustico continuo Allarme Overload Allarme acustico 2 volte ogni secondo Low Battery (Fine Autonomia) Batteria Scollegata Tensione Carica Batteria elevata EPO attivo...

  • Page 41: Pannello Posteriore

    ITALIANO 5.2 Pannello Posteriore Figura 4 – Pannello Posteriore Interfaccia di Comunicazione (connettore RJ45): è la porta di comunicazione RS232. Interfaccia di Comunicazione (connettore USB): è la porta di comunicazione USB. Connettore EPO (Emergency Power OFF) Slot per Interfaccia: l’interfaccia SNMP è opzionale in sostituzione della scheda RS232-USB. Interruttore d’Ingresso Rete Elettrica Pannello metallico di accesso alla morsettiera d’Ingresso/Uscita: rimuovendolo si accede alla morsettiera per i collegamenti di potenza (vedi figura 5).

  • Page 42: Morsettiera D'ingresso/Uscita

    ITALIANO 5.2.1 Morsettiera d’Ingresso/Uscita Output Line Input Neutral Ground Output Neutral Input Line Figura 5 – Morsettiera d’Ingresso/Uscita Terminali INPUT: per collegare la Rete Elettrica d’Ingresso. Terminali OUTPUT: per collegare la linea d’Uscita OUTPUT. GROUND: viti di GROUND (TERRA) a cui collegare i cavi GROUND della Rete Elettrica d’Ingresso e delle linee d’Uscita.

  • Page 43: Installazione Elettrica

    4 mm 4 mm EVO DSP PLUS MM 6.8 I cavi di EVO DSP PLUS MM 6.8 devono essere dimensionati per sopportare correnti fino a 40A. Per sicurezza e affidabilità occorre utilizzare cavi con sezione non inferiore a 4 mm2.

  • Page 44: Installazione

    L’UPS non ha parti interne soggette a manutenzione da parte dell’utente. Interventi tecnici di qualsiasi tipo devono essere compiuti solo da personale tecnico specializzato ed autorizzato da TECNOWARE. In caso contrario TECNOWARE declina ogni sua responsabilità. Non rispettare queste precauzioni espone l'operatore al pericolo di shock elettrici.

  • Page 45: Prima Accensione

    ITALIANO 7 Prima Accensione La procedura di prima accensione è molto semplice. Si consiglia di seguire con attenzione i punti successivi per una maggiore sicurezza. Controllare che l'interruttore Ingresso Rete sul retro sia in posizione “OFF” (vedere figura 4). Controllare che nessun carico sia collegato alle Uscite dell'UPS. Controllare che l’ampiezza della Tensione di Rete elettrica in Ingresso sia all’interno delle specifiche.

  • Page 46: Fine Autonomia E Riaccensione Automatica

    ITALIANO Se si utilizza quotidianamente l’UPS, si consiglia di lasciare sempre l'interruttore Ingresso Rete in posizione “ON” e utilizzare i pulsanti ON ed OFF del pannello frontale per attivare e disattivare l’Inverter. Se invece si prevede di tenere disattivo l’UPS per alcuni giorni allora si consiglia di posizionare l'interruttore Ingresso Rete in posizione “OFF”...

  • Page 47: Test Batteria

    ITALIANO 8.4 Test Batteria Per controllare lo stato delle batterie è possibile svolgere un Test Batteria durante il funzionamento in modo Normale. Per svolgere il Test Batteria è sufficiente premere il pulsante TEST del pannello frontale: il test si avvia immediatamente e si conclude dopo alcuni secondi.

  • Page 48: Segnalazioni Di Guasto

    I segnali delle Interfacce RS-232 e USB sono tutti isolati tramite foto-accoppiatori dalle tensioni pericolose presenti all’interno dell’UPS. Collegandosi al sito internet www.tecnoware.com è possibile scaricare gratuitamente la versione aggiornata del software di gestione dell’UPS, compatibile con i più diffusi Sistemi Operativi.

  • Page 49: Caratteristiche Tecniche

    ITALIANO 10 Caratteristiche Tecniche Modello UPS EVO DSP PLUS MM Potenza 6800 VA Potenza Attiva Nominale 4800 W Fattore di Potenza Tecnologia On-Line Doppia Conversione senza Trasformatore Dimensioni (L x H x P) 19 x 57,3 x 36,9 cm Peso Netto 46 kg INGRESSO Tensione Nominale...

  • Page 50: Manutenzione

    ITALIANO CARATTERISTICHE AMBIENTALI da -25°C a +55°C Range Temperatura Immagazzinamento (si consiglia da 15°C a 40°C per avere una più lunga vita delle batterie) da 0°C a +40°C Range Temperatura Funzionamento (si consiglia da 20°C a 25°C per avere una più lunga vita delle batterie) Range Umidità...

  • Page 51: Batterie

    In qualsiasi momento è possibile avere le informazioni della condizione delle batterie svolgendo il Test Batteria (vedi il capitolo “Test Batteria” per maggiori informazioni). La sostituzione delle batterie deve essere fatta solo da personale tecnico specializzato ed autorizzato TECNOWARE. caso contrario TECNOWARE...

  • Page 52: Anomalie Ed Interventi

    TECNOWARE. In caso contrario TECNOWARE declina ogni sua responsabilità. Avviso per il personale tecnico autorizzato alla manutenzione: anche dopo aver spento l’UPS e scollegato dalla rete elettrica, le parti interne sono ancora in tensione, essendo collegate alle batterie, e quindi pericolose.
  • Page 53 Servizio Assistenza. interna dell’UPS è troppo alta. acustico suona 1 volta ogni secondo. Se le anomalie descritte permanessero nonostante gli interventi consigliati, o si manifestassero problemi di altra natura, contattare: TECNOWARE SERVICE www.tecnoware.com UPS EVO DSP PLUS MM Manuale utente...

  • Page 54: Conformità Alle Direttive Europee

    ITALIANO Conformità alle Direttive Europee TECNOWARE S.r.l. dichiara che i prodotti EVO DSP PLUS MM sono conformi ai requisiti stabiliti nella Direttiva Bassa Tensione (Sicurezza) 2014/35/UE e successive modifiche, e nella Direttiva EMC (Compatibilità Elettromagnetica) 2014/30/UE e successive modifiche. Attenzione – EVO DSP PLUS MM è un UPS di categoria C3. Questo prodotto è destinato ad applicazioni commerciali ed industriali del secondo ambiente .
  • Page 55 © Copyright 2016 TECNOWARE s.r.l. All rights reserved. All trademarks are property of their respective owners. TECNOWARE s.r.l. Via Montetrini, 2E – Molino del Piano – Florence – Italy www.tecnoware.com This manual has been printed and edited by TECNOWARE s.r.l. March 2016 Edition – Version 1.1...
