Summary of Contents for Tecnoware EVO DSP PLUS 1.200 Rack Tower PF 0.9

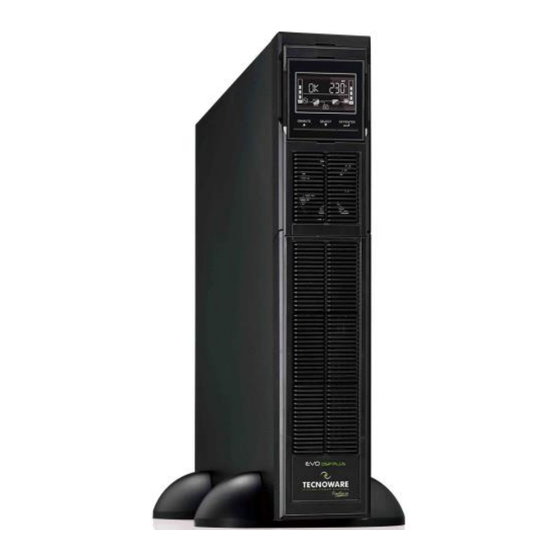

- Page 1 Uninterruptible Power Supply EVO DSP PLUS 1.200 Rack Tower PF 0.9 EVO DSP PLUS 2.400 Rack Tower PF 0.9 EVO DSP PLUS 3.600 Rack Tower PF 0.9 User’s Manual Manuale Utente...
-
Page 3: Table Of Contents
Index User’s Manual - English ................ 0 Safety Warnings ................1 1 Introduction ................. 2 2 General Characteristics ..............3 3 Receipt and site selection ..............3 4 Operating Modes ................4 NORMAL Mode ................5 BATTERY Mode ................. 5 BYPASS Mode ................ - Page 4 TECNOWARE s.r.l. Via Montetrini, 2E – Loc. Molino del Piano – 50065- Pontassieve (FI) – Italy www.tecnoware.com This manual has been printed and edited by TECNOWARE s.r.l. January 2020 edition – version 2.0 User’s manual UPS EVO DSP PLUS Rack Tower...
-
Page 5: User's Manual - English
ENGLISH User’s Manual - English Safety Warnings Read this manual carefully and completely before installing and using the TECNOWARE EVO DSP PLUS RACK TOWER Uninterruptible Power Supply, which, from here after, will also be referred to as UPS. ... -
Page 6: Introduction
ENGLISH 1 Introduction The UPS EVO DSP PLUS RACK TOWER (UPS means Uninterruptible Power Supply) is the result of constant technological research aimed at obtaining the best performance at the lowest cost. EVO DSP PLUS RACK TOWER is an advanced ON-LINE UPS built specifically to protect your computer from any irregularities in the AC line (for example blackouts, brownouts, over voltages, micro-interruptions), which often cause damage to hardware and software. -
Page 7: General Characteristics
ENGLISH 2 General Characteristics EVO DSP PLUS RACK TOWER has all the advanced features which guarantee maximum reliability and safety: • Double-Conversion ON-LINE Transformerless technology • Pure Sinewave generated by an IGBT Inverter • Output Voltage regulation 2% • Protection from overload and short circuits •... -
Page 8: Operating Modes
ENGLISH • In all circumstances, see the “Technical Characteristics” chapter for environmental specifications and check that the selected area meets these criteria. • During normal operation the UPS discharges a minimal amount of heat. So it is necessary to leave at least 10 cm of unobstructed space all around the UPS in order to keep it properly ventilated. -
Page 9: Normal Mode
ENGLISH 4.1 NORMAL Mode The UPS typically works in Normal mode: Input mains power is available and its amplitude is within specifications. Please refer to figure 1. After the filter has eliminated any high Frequency interference present on the mains, the AC Input line is rectified and conditioned in the Rectifier block (AC/DC conversion);... -
Page 10: Stand-By Mode
ENGLISH 4.4 STAND-BY Mode If the UPS is in Stand-by mode, it is “inactive”. In Stand-by mode the Inverter is off and there is not Output power but the UPS is not completely off: indeed the UPS recharges the batteries regularly and the graphic display is ON. If the OFF button is pressed when the UPS is in Normal mode, the UPS switches in Stand-by mode. -
Page 11: Converter Frequency Mode
ENGLISH 4.6 CONVERTER FREQUENCY Mode It is possible to select the Converter Frequency mode to work with the Output Frequency different from the Input Frequency. For example it is possible to work with 60 Hz Input Frequency and 50 Hz Output Frequency or 50Hz Input Frequency and 60 Hz Output Frequency. -
Page 12: Graphic Lcd Panel
ENGLISH 5.1.1 Graphic LCD Panel Please refer to figure 3. Figure 3 – Graphic LCD Panel Graphic LCD Panel Function Backup time information Indicates the estimated backup time. H: hours, M: minute, S: second. Configuration and fault information Indicates the configuration items. Indicates the warning and fault codes. - Page 13 ENGLISH Indicates the UPS connects to the mains. Indicates the Battery is working. Indicates charging status Indicates the Bypass circuit is working. Indicates the ECO mode is enabled. Indicates the Rectifier circuit is working. Indicates the PFC circuit is working. Indicates the Inverter circuit is working.
-
Page 14: 200 Buttons
ENGLISH 5.1.200 Buttons Functions of the buttons are given below: Button Function Turn ON the UPS: press and hold ON/MUTE button for at least 3 seconds to turn ON the UPS. Mute the acoustic alarm: when the UPS is in Battery mode, press and hold this button for at least 5 seconds to disable or enable the acoustic alarm. -
Page 15: Rear Side
ENGLISH 5.2 Rear Side EVO DSP PLUS 1.200 Rack - Tower EVO DSP PLUS 2.400 Rack - Tower EVO DSP PLUS 3.600 Rack - Tower Figure 4 – Rear Side Computer Interface (DB9 female connector): it is the communication RS-232 port. Computer Interface (USB connector): it is the communication USB port. -
Page 16: Epo (Emergency Power Off)
For the Input/Output connections use ONLY the included power cables or cables with the same power ratings. TECNOWARE declines any responsibility if this warning is disregarded. The EVO DSP PLUS RACK TOWER models are made of a single unit design that contains the electronic parts and batteries. -
Page 17: Installation
ENGLISH 6.1 Installation We advise you to follow the steps below explained: Remove the front panel Pastic Cover (side without display) and connect the inner batteries through the battery connectors in red color (see below). Remove the front panel Pastic Cover (side without display). - Page 18 ENGLISH Only if there is an external Battery Box: We suggest to use ONLY Battery Box supplied by TECNOWARE. TECNOWARE declines any responsibilities if this rule is not followed. Before starting whichever operation be sure that the Battery circuit breaker of Battery Box is in “OFF”...
-
Page 19: First Start Up
ENGLISH 7 First Start Up Turning the UPS ON is very easy. Nevertheless we recommend that, on First Start Up, the following procedure is observed for greater safety. Be sure all the devices connected to the UPS outputs have the main switch in OFF position. Restore the AC Input line for the UPS;... -
Page 20: Functioning
ENGLISH 8 Functioning 8.1 Turning ON and OFF Let’s see carefully the consequences of the pressure of ON/MUTE and OFF/ENTER buttons. The UPS is in Stand-by mode (the Inverter is OFF); if the ON/MUTE button is pressed, after few seconds the Inverter starts and the UPS switches in Normal mode. -
Page 21: Load Testing
ENGLISH 8.3 Load Testing The UPS indicates the Output Load level by graphic LCD (as described in the chapter 5). When the Output load is higher then nominal value the UPS warns of Overload condition by graphic LCD and by acoustic alarm as described in the “Warning Table”... -
Page 22: Battery Test
ENGLISH 8.5 Battery Test It is possible to check the Battery Status when the UPS is running in Normal mode/Converter Frequency mode/ECO mode, by performing a Battery Test. To perform the Battery Test, press the ON/MUTE button continuously for at least 5 seconds. The Battery Test starts immediately and it finishes after some seconds. -
Page 23: Operation In Fault Mode
The RS-232 and USB signals are all isolated through photo-couplers from the dangerous voltages that are present inside the UPS. Connecting to the Web site www.tecnoware.com, it is possible to download, free of charge, the update UPS management Software, compatible with the most popular Operative Systems. -
Page 24: Technical Characteristics
ENGLISH 10 Technical Characteristics UPS EVO DSP PLUS RACK TOWER 1.200 2.400 3.600 Model Power 1200 VA 2400 VA 3600 VA Nominal Active Power 1080 W 2160 W 3240 W Power Factor Technology On-Line Double Conversion Transformerless Dimension (W x H x D) 43,8 x 8,8 x 31 cm 43,8 x 8,8 x 41 cm 43,8 x 8,8 x 63 cm... - Page 25 EN 62040-3 EN 62040-2 category C2 Product certification COMMUNICATIONS Computer Interface 1 RS232 port and 1 USB port Software Included software free downloadable from www.tecnoware.com SNMP Interface OTHERS ECO Mode Selectable Frequency Converter Mode Selectable Technical data may change without prior notice UPS EVO DSP PLUS Rack Tower User’s manual...
-
Page 26: Settings
Parameter 2 • Parameter 1: It’s for program alternatives. • Parameter 2: It’s the setting options or values for each program. Please contact the Tecnoware Service Department before acting on any settings of the UPS, exception for the function of display rotation. - Page 27 ENGLISH • 04: ECO Enable/Disable Interface Setting ENA: ECO mode enable DIS: ECO mode disable • 05: ECO voltage range setting Interface Setting Parameter 1 and 2: Set the acceptable high voltage point and low voltage point for ECO mode by pressing Down key or Up key. HLS: High loss voltage in ECO mode in parameter 2.
-
Page 28: Maintenance
ENGLISH • 08: Autonomy Limitation Setting Interface Setting Parameter 2: Set up backup time on battery mode for general outlets. 0-999: setting the backup time in minutes from 0-999 for general outlets on battery mode. 0: When setting as “0”, the backup time will be only 10 seconds. 999: When setting as “999”, the backup time setting will be disabled (Default). -
Page 29: Operator Safety
There are no internal parts in the UPS which are user serviceable. Any repair or maintenance work must be performed exclusively by qualified technical personnel authorized by TECNOWARE. TECNOWARE declines any responsibility if this warning is disregarded. SYMPTOM POSSIBLE CAUSE... - Page 30 Contact Technical Service to Batteries are defective/faulty. replace the batteries. If the described anomalies should continue despite the advised troubleshooting, or should they manifest in any other form, please contact: TECNOWARE SERVICE www.tecnoware.com User’s manual UPS EVO DSP PLUS Rack Tower...
-
Page 31: Conformity To The European Directives
ENGLISH Conformity to the European Directives TECNOWARE S.r.l. confirms that EVO DSP PLUS RACK TOWER models comply with the requirements set out in: the Low Voltage Directive (Safety) 2014/35/EU and following amendments, the EMC (Electro-Magnetic Compatibility) Directive 2014/30/EU and following amendments. -
Page 32: Manuale Utente - Italiano
Leggere attentamente e completamente questo manuale prima di installare ed utilizzare il gruppo di continuità TECNOWARE della serie EVO DSP PLUS RACK TOWER, che in seguito verrà chiamato anche semplicemente UPS. L'UPS deve essere utilizzato solo da personale opportunamente istruito. Per l’uso corretto e in ... -
Page 33: Introduzione
ITALIANO 1 Introduzione L’UPS EVO DSP PLUS RACK TOWER (UPS significa Uninterruptible Power Supply) è il risultato di una costante ricerca tecnologica mirata all'ottenimento delle migliori prestazioni a costi estremamente contenuti. EVO DSP PLUS RACK TOWER è un gruppo di continuità monofase ad onda sinusoidale progettato per alimentare e proteggere le più... -
Page 34: Caratteristiche Generali
ITALIANO 2 Caratteristiche Generali EVO DSP PLUS RACK TOWER presenta tutte le moderne caratteristiche che garantiscono massima affidabilità e sicurezza: • Tecnologia ON-LINE doppia conversione senza trasformatore • Onda sinusoidale generata tramite Inverter ad IGBT • Stabilizzazione in Uscita ± 2% •... -
Page 35: Ricevimento E Collocazione
ITALIANO 3 Ricevimento e Collocazione Al ricevimento dell’UPS, si consiglia di togliere subito l'imballo e di controllare lo stato dell'UPS. In caso di danni dovuti al trasporto, annotarli sulla bolla di accompagnamento merce e contattare subito il fornitore. Si consiglia di conservare l’imballo originale in luogo sicuro nell’eventualità futura che l’UPS dovesse essere spedito per la manutenzione. -
Page 36: Modi Di Funzionamento
ITALIANO 4 Modi di Funzionamento Figura 1 – Modi di Funzionamento Manuale utente UPS EVO DSP PLUS Rack Tower... -
Page 37: Modo Normale
ITALIANO 4.1 Modo NORMALE È il modo tipico di funzionamento. In questo caso la Tensione di Rete elettrica è presente in Ingresso ed ha ampiezza all'interno delle specifiche. Fare riferimento alla figura 1. La Tensione d’Ingresso, dopo che il filtro ha eliminato eventuali disturbi in alta frequenza presenti sulla Rete elettrica, viene raddrizzata e condizionata nel blocco Raddrizzatore (conversione CA/CC);... -
Page 38: Modo Stand-By
Tensione d’Ingresso esce dai limiti accettabili, l’UPS abbandona la modalità ECO e torna a lavorare normalmente. Il modo ECO non è abilitato dalla fabbrica. Nel caso sia necessario abilitare il modo ECO, prego contattare il Servizio Assistenza Tecnoware per le istruzioni. Il modo ECO non garantisce perfetta stabilità in frequenza/forma d’onda/valore RMS della Tensione d’Uscita come il modo Normale di funzionamento. -
Page 39: Modo Convertitore Di Frequenza
Il modo Convertitore di Frequenza non è abilitato dalla fabbrica e la Frequenza d’Uscita è sempre sincronizzata con la Frequenza d’Ingresso. Nel caso sia necessario abilitare il modo Convertitore di Frequenza, prego contattare il Servizio Assistenza Tecnoware per le istruzioni. Il modo Convertitore di Frequenza è caratterizzato da: •... -
Page 40: Descrizione Esterna
ITALIANO 5 Descrizione Esterna 5.1 Pannello Frontale Il pannello frontale informa l’utente sullo stato di funzionamento, sulle condizioni di allarme e sulle misure. Inoltre consente di controllare e configurare i parametri di funzionamento. Il pannello frontale, mostrato nella figura 2, è costituito da 2 parti: Un pannello LCD grafico che fornisce le informazioni complete sullo stato di funzionamento per i vari modi di funzionamento, sugli allarmi esistenti, sul carico in Uscita, sulle batterie, e sulle misure delle grandezze elettriche della linea d’Ingresso, d’Uscita e delle batterie. - Page 41 ITALIANO Icona Display LCD Funzione Informazioni autonomia Indica l’autonomia stimata. H: ore, M: minuti, S: secondi. Informazione settaggi ed errori Indica il numero del settaggio. Indica i codici di avvertenza e guasto. Mute Indica che l’allarme sonoro è disattivato (solo mod. batteria) Informazioni Ingresso, Batteria, Temperatura, Uscita &...
-
Page 42: 200 Pulsanti
ITALIANO Icona Display LCD Funzione Informazioni batterie Indica la capacità delle batterie da 0-25%, 26-50%, 51-75%, e 76-100%. Indica una tensione bassa di batteria. 5.1.2 Pulsanti Le funzioni dei pulsanti presenti sul pannello frontale sono riportate sotto: Pulsante Funzione Attiva (ON) l’UPS: per attivare l’UPS premere e mantenere premuto il pulsante per almeno 3 secondi. -
Page 43: Allarme Acustico
ITALIANO 5.1.3 Allarme Acustico Stato UPS Allarme acustico Modo Batteria Allarme acustico ogni 4 secondi Low Battery (Fine Autonomia) Allarme acustico ogni secondo Overload Allarme acustico 2 volte ogni secondo Condizioni di Guasto (Fault) Allarme acustico continuo Modo Bypass Allarme acustico ogni 10 secondi Nota: OFF = SI : indica che l’allarme acustico può... -
Page 44: Epo (Emergency Power Off)
Per i collegamenti d’Ingresso/Uscita utilizzare esclusivamente i cavi in dotazione con il prodotto o cavi con analoghe caratteristiche. In caso contrario TECNOWARE declina ogni sua responsabilità. I modelli EVO DSP PLUS RACK TOWER sono costituiti da un’unità singola che contiene sia l’elettronica che le batterie. -
Page 45: Installazione
Assicurarsi che tutti i dispositivi collegati siano spenti. 4. Solo se occorre utilizzare un Box Batterie esterno: Si consiglia di utilizzare ESCLUSIVAMENTE i Box Batterie forniti da TECNOWARE. In caso contrario TECNOWARE declina ogni sua responsabilità. Prima di svolgere qualsiasi operazione accertarsi che l'interruttore Batterie del Box Batterie sia in posizione “OFF”. -
Page 46: Prima Accensione
L’UPS non ha parti interne soggette a manutenzione da parte dell’utente. Interventi tecnici di qualsiasi tipo devono essere compiuti solo da personale tecnico specializzato ed autorizzato da TECNOWARE. In caso contrario TECNOWARE declina ogni sua responsabilità. Non rispettare queste precauzioni espone l'operatore al pericolo di shock elettrico. -
Page 47: Funzionamento
ITALIANO 8 Funzionamento 8.1 Accensione e Spegnimento Vediamo con attenzione le conseguenze della pressione dei pulsanti ON/MUTE e OFF/ENTER. L’UPS è in modo Stand-By (Inverter disattivo): se viene premuto il pulsante ON/MUTE, dopo alcuni secondi l'UPS attiva l'Inverter e commuta nel modo Normale. L’UPS è... -
Page 48: Controllo Del Carico
ITALIANO 8.3 Controllo del Carico L’UPS indica il livello del carico in Uscita per mezzo del display grafico, visualizzandolo, come descritto nel capitolo 5. Quando il carico in Uscita supera il valore nominale l’UPS segnala la condizione di Overload (Sovraccarico) per mezzo del display grafico e dell’allarme acustico, come descritto nella “Tabella Allarmi”... -
Page 49: Segnalazioni Di Allarme
ITALIANO 8.6 Segnalazioni di Allarme La condizione di Allarme è segnalata dall’emissione dell’allarme acustico una volta ogni secondo. I tipi di Allarme che si possono verificare durante il normale funzionamento sono elencati nella “Tabella Allarmi” sotto riportata. Per ogni allarme è indicato anche il simbolo che lampeggia sul display grafico. Per maggiori dettagli consultare il capitolo “Anomalie ed Interventi”. -
Page 50: Segnalazioni Di Guasto
I segnali delle Interfacce RS-232 e USB sono tutti isolati tramite foto-accoppiatori dalle tensioni pericolose presenti all’interno dell’UPS. Collegandosi al sito internet www.tecnoware.com, è possibile scaricare gratuitamente la versione aggiornata del software di gestione dell’UPS, compatibile con i più diffusi Sistemi Operativi. -
Page 51: Caratteristiche Tecniche
ITALIANO 10 Caratteristiche Tecniche Modello UPS EVO DSP PLUS 1.200 2.400 3.600 RACK TOWER Potenza 1200 VA 2400 VA 3600 VA Potenza Attiva Nominale 1080 W 2160 W 3240 W Fattore di Potenza Tecnologia On-Line Doppia Conversione senza Trasformatore Dimensioni (L x H x P) 43,8 x 8,8 x 31 cm 43,8 x 8,8 x 41 cm 43,8 x 8,8 x 63 cm... - Page 52 EN 62040-2 categoria C2 Certificazione del Prodotto INTERFACCE DI COMUNICAZIONE Interfaccia Computer 1 porta RS232 e 1 porta USB Software di Comunicazione Di serie software scaricabile gratuitamente da www.tecnoware.com Interfaccia SNMP ALTRE SPECIFICHE Modo ECO Selezionabile Modo Convertitore di Frequenza...
-
Page 53: Settaggi
Parametro 1: E’ per le alternative del programma. • Il Parametro 2 serve per impostare i vari valori disponibili di ogni programma. Si prega di contattare il Servizio Assistenza Tecnoware prima di agire su qualsiasi impostazione dell’UPS, eccezione della funzione rotazione display. - Page 54 ITALIANO • 04: Modalità ECO Attiva/Disattiva Visualizzazione Settaggio ENA: modalità ECO attiva DIS: modalità ECO disattiva • 05: Range di tensione per la modalità ECO Visualizzazione Settaggio Parametro 1 e 2: Si possono impostare i valori della tensione di soglia superiore e inferiore. HLS: Tensione di soglia superiore in modalità...
-
Page 55: Manutenzione
ITALIANO • 08: Impostazione uscita programmabile Visualizzazione Settaggio Parametro 2: Imposta il tempo limite dell’autonomia dell’uscita programmabile. 0-999: imposta il tempo di autonomia da 0 a 999 minuti se sono connessi carichi non critici in modalità batteria. 0: quando impostato a “0”, l’autonomia è di soli 10 secondi. 999: quando impostato a “999”, il tempo limite dell’autonomia è... -
Page 56: Sicurezza Dell'operatore
L’UPS non ha parti interne soggette a manutenzione da parte dell’utente. Interventi tecnici di qualsiasi tipo devono essere compiuti solo da personale tecnico specializzato ed autorizzato da TECNOWARE. In caso contrario TECNOWARE declina ogni sua responsabilità. ANOMALIA POSSIBILE CAUSA AZIONI PER RISOLVERE Controllare accuratamente il Il cavo della linea d’Ingresso Rete... - Page 57 Contattare il Servizio Assistenza La batterie sono esaurite. per la sostituzione delle batterie. Se le anomalie descritte permanessero nonostante gli interventi consigliati, o si manifestassero problemi di altra natura, contattare: TECNOWARE SERVICE www.tecnoware.com UPS EVO DSP PLUS Rack Tower Manuale utente...
-
Page 58: Conformità Alle Direttive Europee
ITALIANO Conformità alle Direttive Europee TECNOWARE S.r.l. dichiara che il prodotto EVO DSP PLUS RACK TOWER è conforme ai requisiti stabiliti nella Direttiva Bassa Tensione (Sicurezza) 2014/35/UE e successive modifiche, e nella Direttiva EMC (Compatibilità Elettromagnetica) 2014/30/UE e successive modifiche. - Page 60 TECNOWARE s.r.l. www.tecnoware.com...
