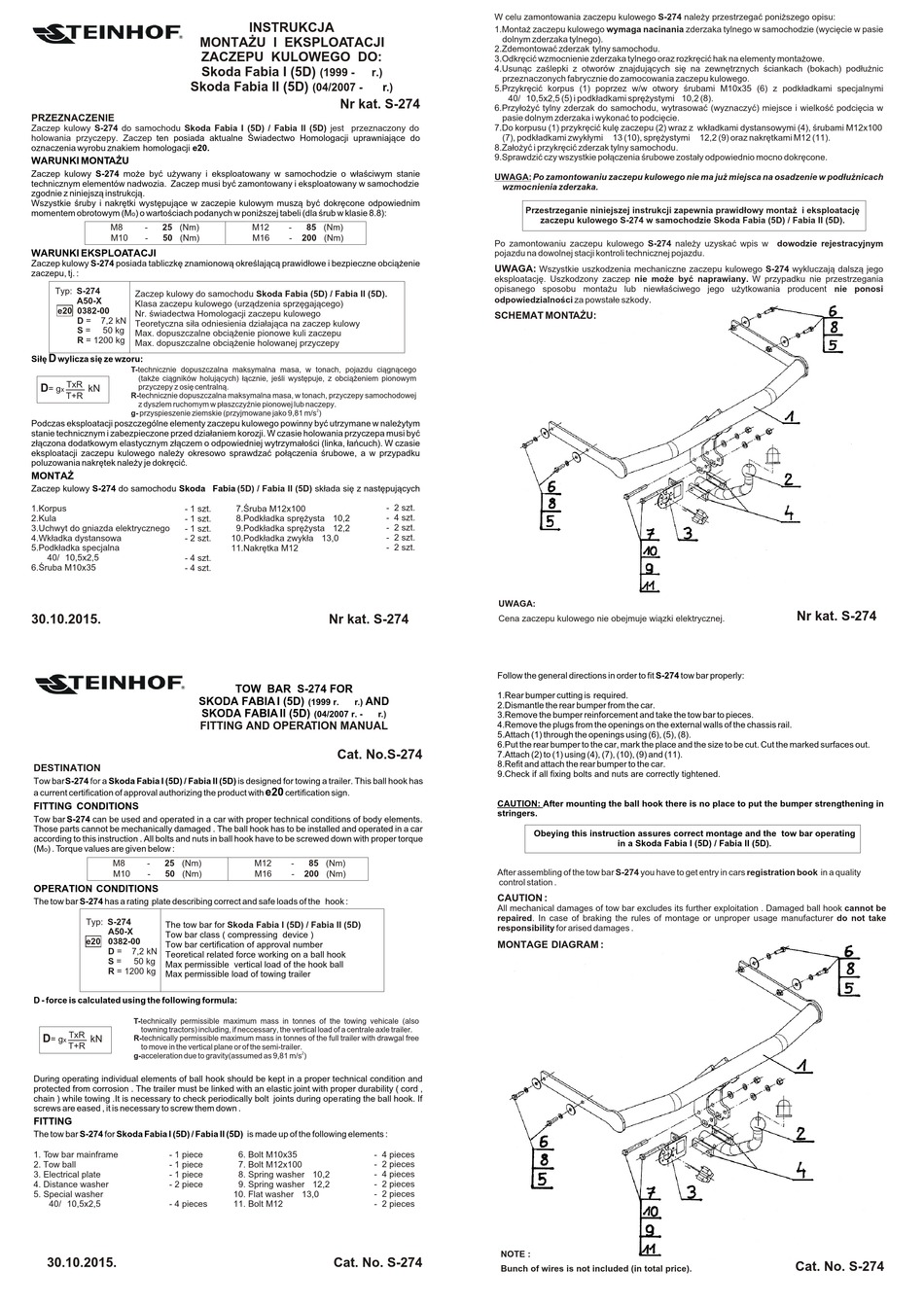

Steinhof S-274 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
Skoda Fabia I (5D)
Skoda Fabia II (5D)
PRZEZNACZENIE
Zaczep kulowy S-274 do samochodu Skoda Fabia I (5D) / Fabia II (5D) jest przeznaczony do
holowania przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do
oznaczenia wyrobu znakiem homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy S-274 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy S-274 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: S-274
Zaczep kulowy do samochodu Skoda Fabia (5D) / Fabia II (5D).
A50-X
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
e20 0382-00
Nr. œwiadectwa Homologacji zaczepu kulowego
D = 7,2 kN
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 50 kg
Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 1200 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D przyczepy z osiê centraln¹.
kN
= g
x
T+R R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy S-274 do samochodu Skoda Fabia
1.Korpus - 1 szt.
2.Kula - 1 szt.
3.Uchwyt do gniazda elektrycznego - 1 szt.
4.Wk³adka dystansowa
- 2 szt.
5.Podk³adka specjalna
Ø40/Ø10,5x2,5
- 4 szt.
6.Œruba M10x35
- 4 szt.
30.10.2015.
SKODA FABIA I (5D)
SKODA FABIA II (5D)
FITTING AND OPERATION MANUAL

DESTINATION

Tow bar S-274 for a Skoda Fabia I (5D) / Fabia II (5D) is designed for towing a trailer. This ball hook has
a current certification of approval authorizing the product with

FITTING CONDITIONS

Tow bar S-274 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)

OPERATION CONDITIONS

The tow bar S-274 has a rating plate describing correct and safe loads of the hook :
Typ: S-274
The tow bar for
A50-X
Tow bar class ( compressing device )
e20 0382-00
Tow bar certification of approval number
D = 7,2 kN
Teoretical related force working on a ball hook
S = 50 kg
Max permissible vertical load of the hook ball
R = 1200 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D kN
= g R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during operating the ball hook. If
screws are eased , it is necessary to screw them down .

FITTING

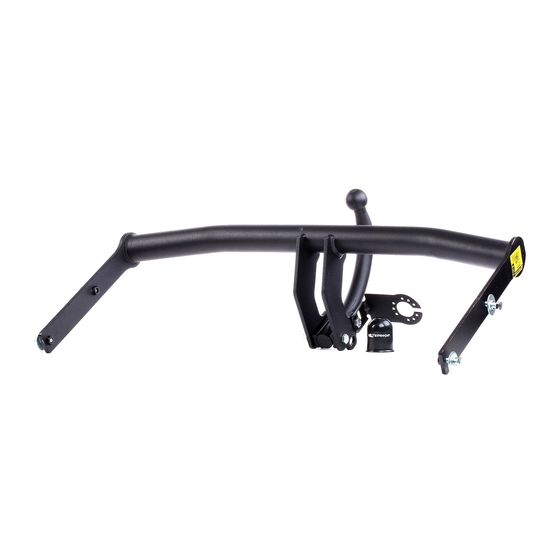

The tow bar S-274 for Skoda Fabia I (5D) / Fabia II (5D) is made up of the following elements :
1. Tow bar mainframe - 1 piece
2. Tow ball - 1 piece
3. Electrical plate - 1 piece
4. Distance washer - 2 piece
5. Special washer
Ø40/Ø10,5x2,5
- 4 pieces
30.10.2015.
INSTRUKCJA
(1999 - ® r.)
(04/2007 - ® r .)
Nr kat. S-274
M12 - 85 (Nm)
M16 - 200 (Nm)
2
(5D) / Fabia II (5D) sk³ada siê z nastêpuj¹cych
- 2 szt.
7.Œruba M12x100
8.Podk³adka sprê¿ysta Ø10,2
- 4 szt.
9.Podk³adka sprê¿ysta Ø12,2
- 2 szt.
10.Podk³adka zwyk³a Ø13,0
- 2 szt.
- 2 szt.
11.Nakrêtka M12
Nr kat. S-274
TOW BAR S-274 FOR
AND
(1999 r. ® r ) .
(04/2007 r. - ® r .)
Cat. No.S-274
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
Skoda Fabia I (5D) / Fabia II (5D)
2
6. Bolt M10x35 - 4 pieces
7. Bolt M12x100 - 2 pieces
8. Spring washer Ø10,2
- 4 pieces
9. Spring washer Ø12,2
- 2 pieces
10. Flat washer Ø13,0
- 2 pieces
- 2 pieces
11. Bolt M12
Cat. No. S-274
W celu zamontowania zaczepu kulowego S-274 nale¿y przestrzegaæ poni¿szego opisu:
1.Monta¿ zaczepu kulowego wymaga nacinania zderzaka tylnego w samochodzie (wyciêcie w pasie
dolnym zderzaka tylnego).
2.Zdemontowaæ zderzak tylny samochodu.
3.Odkrêciæ wzmocnienie zderzaka tylnego oraz rozkrêciæ hak na elementy monta¿owe.
4.Usun¹c zaœlepki z otworów znajduj¹cych siê na zewnêtrznych œciankach (bokach) pod³u¿nic
przeznaczonych fabrycznie do zamocowania zaczepu kulowego.
5.Przykrêciæ korpus (1) poprzez w/w otwory œrubami M10x35 (6) z podk³adkami specjalnymi
Ø40/Ø10,5x2,5 (5) i podk³adkami sprê¿ystymi Ø10,2 (8).
6.Przy³o¿yæ tylny zderzak do samochodu, wytrasowaæ (wyznaczyæ) miejsce i wielkoœæ podciêcia w
pasie dolnym zderzaka i wykonaæ to podciêcie.
7.Do korpusu (1) przykrêciæ kulê zaczepu (2) wraz z wk³adkami dystansowymi (4), œrubami M12x100
(7), podk³adkami zwyk³ymi Ø13 (10), sprê¿ystymi Ø12,2 (9) oraz nakrêtkami M12 (11).
8.Za³o¿yæ i przykrêciæ zderzak tylny samochodu.
9.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
UWAGA: Po zamontowaniu zaczepu kulowego nie ma ju¿ miejsca na osadzenie w pod³u¿nicach
wzmocnienia zderzaka.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
zaczepu kulowego S-274 w samochodzie Skoda Fabia (5D) / Fabia II (5D).
Po zamontowaniu zaczepu kulowego S-274 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego S-274 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody .
SCHEMAT MONTA¯U:
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Follow the general directions in order to fit S-274 tow bar properly:
1.Rear bumper cutting is required.
2.Dismantle the rear bumper from the car.
3.Remove the bumper reinforcement and take the tow bar to pieces.
4.Remove the plugs from the openings on the external walls of the chassis rail.
5.Attach (1) through the openings using (6), (5), (8).
6.Put the rear bumper to the car, mark the place and the size to be cut. Cut the marked surfaces out.
7.Attach (2) to (1) using (4), (7), (10), (9) and (11).
8.Refit and attach the rear bumper to the car.
9.Check if all fixing bolts and nuts are correctly tightened.
CAUTION: After mounting the ball hook there is no place to put the bumper strengthening in
stringers.
Obeying this instruction assures correct montage and the tow bar operating
in a Skoda Fabia I (5D) / Fabia II
After assembling of the tow bar S-274 you have to get entry in cars registration book in a quality
control station .
CAUTION :
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .

MONTAGE DIAGRAM :

NOTE :
Bunch of wires is not included (in total price).
Nr kat. S-274
(5D).
Cat. No. S-274
