SELF-RETRACTING DEVICES
USER INSTRUCTION MANUAL
Form Number: 5903765 Rev C
LL
L
3.3 m
48 cm
15 cm
(11 ft)
(19 in)
(6 in)
6.0 m
57.1 cm
14 cm
(20 ft)
(22.5 in)
(9.8 in)
3.3 m
48 cm
15 cm
(11 ft)
(19 in)
(6 in)
6.0 m
57.1 cm
14 cm
(20 ft)
(22.5 in)
(9.8 in)
x 1
W
D
8 cm
310 lbs
(3 in)
(140 kg)
14 cm
310 lbs
(9.8 in)
(140 kg)
8 cm
310 lbs
(3 in)
(140 kg)
14 cm
310 lbs
(9.8 in)
(140 kg)
© 3M 2021
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for 3M PROTECTA 3100423
Summary of Contents for 3M PROTECTA 3100423

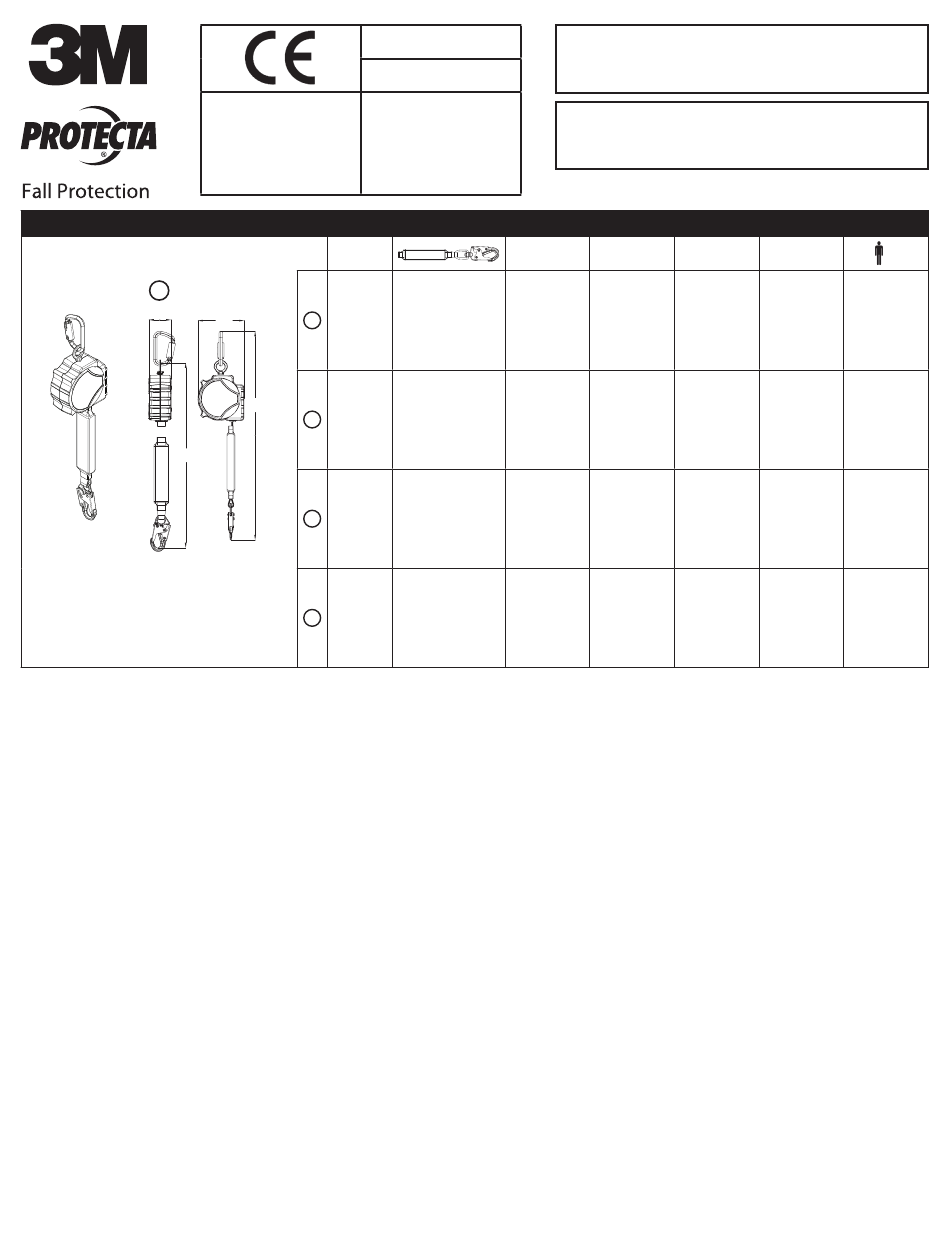

- Page 1 8 cm 310 lbs 3100447 2000161 (11 ft) (19 in) (6 in) (3 in) (140 kg) 6.0 m 57.1 cm 14 cm 14 cm 310 lbs 3100448 2000161 (20 ft) (22.5 in) (9.8 in) (9.8 in) (140 kg) © 3M 2021...
- Page 2 10 ft 6 ft (3.0 m) (1.8 m)
- Page 3 <6 ft 6 ft 7 ft 8 ft 9 ft ≥10 ft (1.8m) (1.8m) (2.1m) (2.4m) (2.7m) (3m) 8 ft 0 ft 2.5 ft 3.8 ft 5 ft 6.1 ft (2.4m) (0m) (0.76m) (1.16m) (1.52m) (1.86m) 10 ft 0 ft 3.2 ft...
- Page 4 A 3.3 M A 6.0 M...
-
Page 5: Safety Information

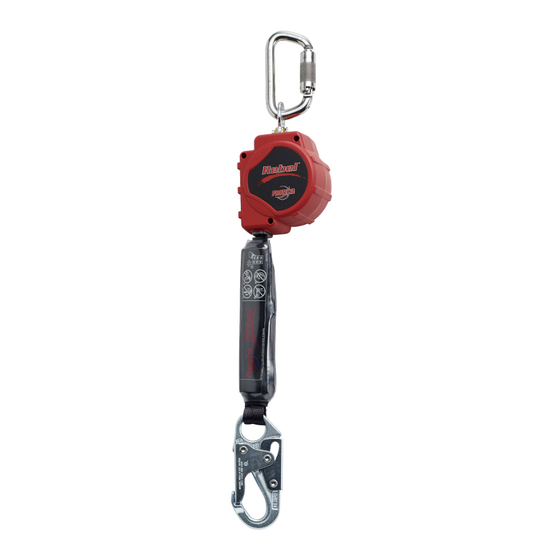

Ensure there is adequate fall clearance when working at height. Never modify or alter your fall protection equipment. Only 3M or parties authorized in writing by 3M may make repairs to the equipment. Prior to use of fall protection equipment, ensure a rescue plan is in place which allows for prompt rescue if a fall incident occurs. - Page 6 Before using this equipment, record the product identification information from the ID label in the ‘Inspection and Maintenance Log’ at the back of this manual. DESCRIPTION: Figure 2 identifies key components of the Protecta Rebel Self-Retracting Devices (SRDs). Rebel SRDs are drum wound Web Lifelines (A) which retract into a Thermoplastic Housing (B).
- Page 7 1.0 APPLICATIONS PURPOSE: 3M Self-Retracting Devices (SRDs) are designed to be a component in a personal fall arrest system (PFAS). Figure 1 illustrates SRDs covered by this instruction manual and their typical applications. They may be used in most situations where a combination of worker mobility and fall protection is required (i.e. inspection work, general construction, maintenance work, oil production, confined space work, etc.).
- Page 8 Do not use equipment that is not compatible. Ensure all connectors are fully closed and locked. 3M connectors (snap hooks and carabiners) are designed to be used only as specified in each product’s user’s instructions. See Figure 5 for examples of inappropriate connections. Do not connect snap hooks and carabiners: To a D-ring to which another connector is attached.
-
Page 9: Installation
Self-Retracting Device from service immediately, mark as “UNUSABLE”, and send to an authorized service center for repair. Only 3M or parties authorized in writing may make repairs to this equipment. PRODUCT LIFE: The functional life of Protecta Self-Retracting Devices is determined by work conditions and... -
Page 10: Maintenance, Service, And Storage
6.0 Maintenance, Service, and Storage CLEANING: Cleaning procedures for the Self-Retracting Device are as follows: • Periodically clean the exterior of the SRL using water and a mild soap solution. Position the SRD so excess water can drain out. Clean labels as required. •... - Page 11 Table 3 – Inspection & Maintenance Log Serial Number(s): Date Purchased: Model Number: Date of First Use: Inspected By: Inspection Date: Before Competent Each Use Person Component: Inspection: Inspect for loose bolts and bent or damaged parts. (Figure 9) Inspect Housing (A) for distortion, cracks, or other damage. Inspect the Swivel Eye (B) for distortion, cracks, or other damage.
-
Page 12: Avsedd Användning
Överskrid aldrig din fallskyddsutrustnings maximala avstånd för fritt fall. Använd aldrig fallskyddsutrustning som inte godkänts vid inspektion före användning eller andra schemalagda inspektioner, eller om du är osäker på huruvida utrustningen kan användas eller lämpar sig för ditt tillämpningsområde. Vänd dig till 3M:s tekniska kundtjänst med eventuella frågor. - Page 13 Anteckna informationen om produktidentifiering från ID-etiketten i besiktnings- och underhållsloggen innan denna utrustning används. BESKRIVNING: I figur 2 visas huvudkomponenterna i Protecta Rebel självindragande enheter (SRD:er). Rebel SRD:er livlinor är vävlivlinor (A) på trumma som dras in i ett hölje i termoplast (B). De kan hänga från en förankring via en karbinhake som är fäst genom svivelöglan (C) ovanpå...
- Page 14 ökade fallängder. Förläng inte SRL-linor genom tillkoppling av en livlina eller liknande utan att först rådfråga 3M. Se till att livlinan inte kläms eller har knutar eller på annat sätt hindras att dras in eller sträcks fritt. Undvik slak lina.
- Page 15 är kompatibla i storlek, form och styrka. Använd inte utrustning som inte är kompatibel. Kontrollera att alla kopplingar är helt stängda och låsta. 3M:s kopplingar (automatkrokar och karbinhakar) är endast avsedda att användas enligt produkternas respektive bruksanvisningar. Figur 5 innehåller exempel på olämpliga anslutningar. Anslut inte automatkrokar och karbinkrokar: Till en D-ring som har en annan koppling ansluten.
- Page 16 ”UNUSABLE” och skicka den till ett auktoriserat servicecenter för reparation. Endast 3M eller skriftligen auktoriserade parter får utföra reparationer på utrustningen. PRODUKTENS LIVSLÄNGD: Livslängden för Protecta självindragande enheter är beroende av arbetsförhållanden och...
- Page 17 6.0 Underhåll, service och förvaring RENGÖRING: Följande rengöringsprocedurer gäller för den självindragande enheten: • Rengör regelbundet SRL:ens utsida med vatten och en mild tvållösning. Placera SRD:n så att överskottsvatten kan rinna ut. Rengör etiketter enligt behov. • Rengör livlinan med vatten och en mild tvållösning. Skölj och låt lufttorka grundligt. Snabbtorka inte med hjälp av värme.
- Page 18 Tabell 3 – Besiktnings- och underhållslogg Serienummer: Inköpsdatum: Modellnummer: Datum för första användning: Besiktad av: Datum för besiktning: Före varje Kompetent användning person Komponent: Besiktning: Kontrollera att det inte finns lösa bultar eller böjda eller skadade delar. (Figur 9) Kontrollera att skyddshöljet (A) inte är skevt, sprucket eller skadat på annat sätt. Kontrollera att lekarens ögla (B) inte är skev, sprucken eller skadad på...
- Page 19 Bortset fra hvad der sikres ved gældende love, er 3M’s produkter til faldsikring omfattet af en garanti À moins d’un confl it avec une législation locale, les produits antichute de 3M sont garantis contre les défauts mod fabriksdefekter i den håndværksmæssige udførelse og materialer i en periode på et år fra de fabrication en usine et de matériaux pendant une période d'un an à...
- Page 20 3M fastslås å ha en fabrikasjonsfeil i håndverksmessig utførelse eller materialer. 3M forbeholder produto que a 3M determinar ter um defeito de fábrica no fabrico ou nos materiais. A 3M reserva-se seg retten til å kreve at produktet blir levert tilbake til fabrikken for evaluering av garantikrav. Denne o direito de exigir que o produto seja devolvido às suas instalações para avaliação das solicitações...
- Page 22 LIMITED REMEDY: Upon written notice to 3M, 3M will repair or replace any product determined by 3M to have a factory defect in workmanship or materials. 3M reserves the right to require product be returned to its facility for evaluation of warranty claims. This warranty does not cover product damage due to wear, abuse, misuse, damage in transit, failure to maintain the product or other damage beyond 3M’s control.
