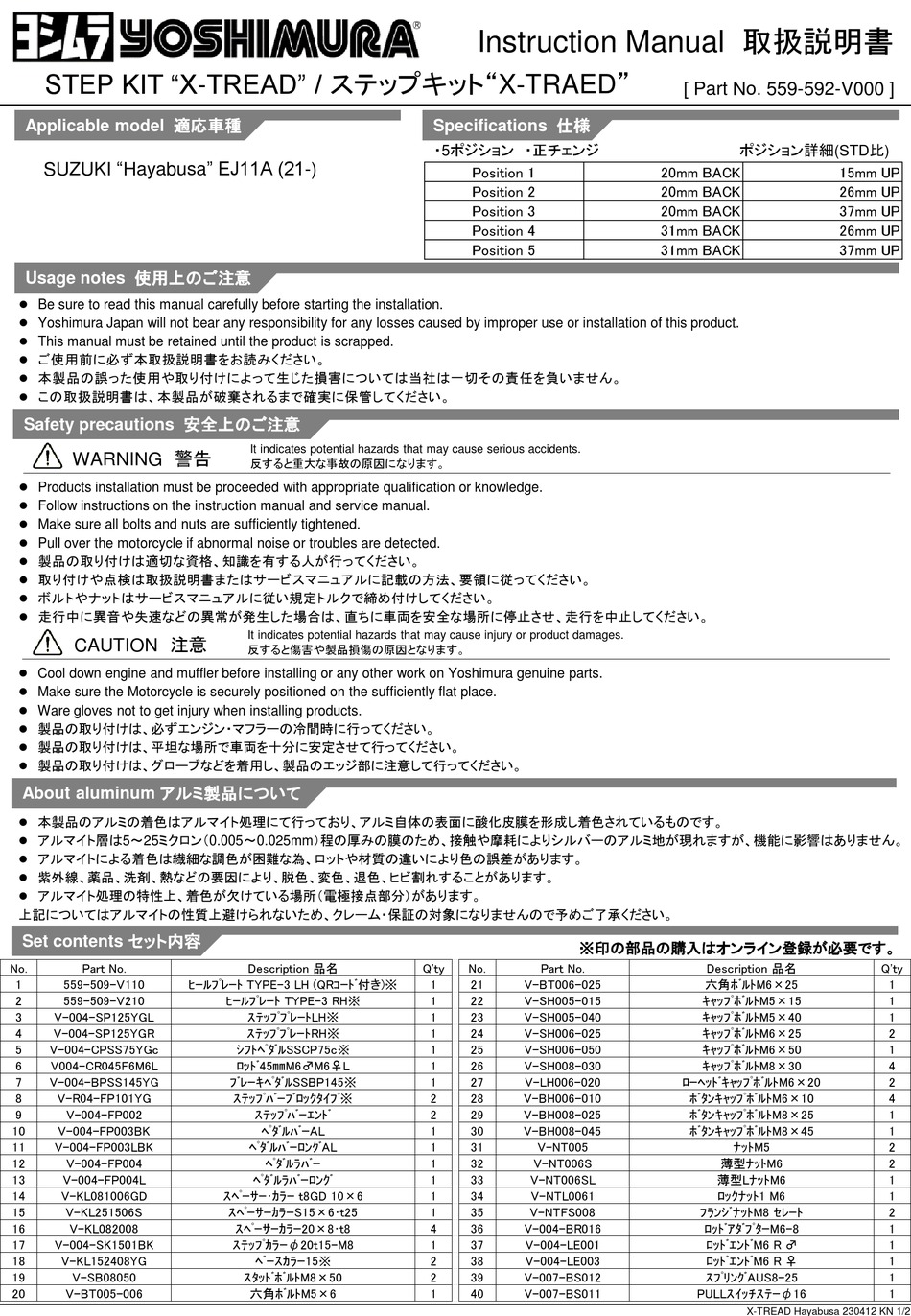

Yoshimura X-TREAD 559-592-V000 Instruction Manual

STEP KIT "X-TREAD" / ステップキット"X-TRAED"
Applicable model 適応車種
SUZUKI "Hayabusa" EJ11A (21-)
Usage notes 使用上のご注意
⚫
Be sure to read this manual carefully before starting the installation.
⚫
Yoshimura Japan will not bear any responsibility for any losses caused by improper use or installation of this product.
⚫
This manual must be retained until the product is scrapped.
ご使用前に必ず本取扱説明書をお読みください。
⚫
本製品の誤った使用や取り付けによって生じた損害については当社は一切その責任を負いません。
⚫
この取扱説明書は、本製品が破棄されるまで確実に保管してください。
⚫
Safety precautions 安全上のご注意
WARNING 警告
⚫
Products installation must be proceeded with appropriate qualification or knowledge.
⚫
Follow instructions on the instruction manual and service manual.
⚫
Make sure all bolts and nuts are sufficiently tightened.
⚫
Pull over the motorcycle if abnormal noise or troubles are detected.
製品の取り付けは適切な資格、知識を有する人が行ってください。
⚫
取り付けや点検は取扱説明書またはサービスマニュアルに記載の方法、要領に従ってください。
⚫
⚫ ボルトやナットはサービスマニュアルに従い規定トルクで締め付けしてください。
走行中に異音や失速などの異常が発生した場合は、直ちに車両を安全な場所に停止させ、走行を中止してください。
⚫
CAUTION 注意
⚫
Cool down engine and muffler before installing or any other work on Yoshimura genuine parts.
⚫
Make sure the Motorcycle is securely positioned on the sufficiently flat place.
⚫
Ware gloves not to get injury when installing products.
製品の取り付けは、必ずエンジン・マフラーの冷間時に行ってください。
⚫
製品の取り付けは、平坦な場所で車両を十分に安定させて行ってください。
⚫
製品の取り付けは、グローブなどを着用し、製品のエッジ部に注意して行ってください。
⚫
About aluminum アルミ製品について
本製品のアルミの着色はアルマイト処理にて行っており、アルミ自体の表面に酸化皮膜を形成し着色されているものです。
⚫
アルマイト層は5～25ミクロン（0.005～0.025mm）程の厚みの膜のため、接触や摩耗によりシルバーのアルミ地が現れますが、機能に影響はありません。
⚫
アルマイトによる着色は繊細な調色が困難な為、ロットや材質の違いにより色の誤差があります。
⚫
紫外線、薬品、洗剤、熱などの要因により、脱色、変色、退色、ヒビ割れすることがあります。
⚫
アルマイト処理の特性上、着色が欠けている場所（電極接点部分）があります。
⚫
上記についてはアルマイトの性質上避けられないため、クレーム・保証の対象になりませんので予めご了承ください。

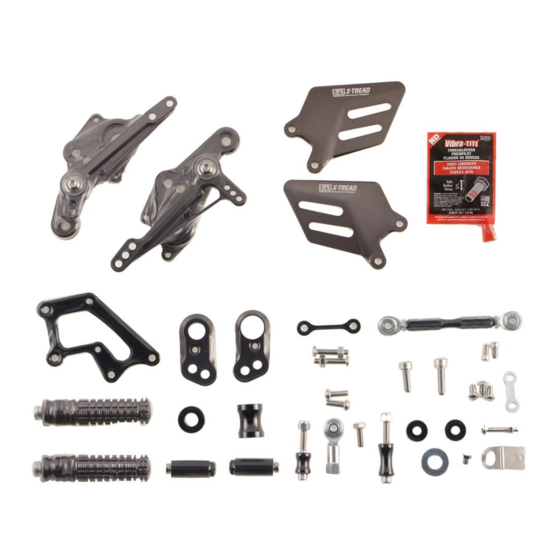

Set contents セット内容
No. Part No.
1 559-509-V110
2 559-509-V210
3 V-004-SP125YGL
4 V-004-SP125YGR
5 V-004-CPSS75YGc
6 V004-CR045F6M6L
7 V-004-BPSS145YG
8 V-R04-FP101YG
9 V-004-FP002
10 V-004-FP003BK
11 V-004-FP003LBK
12 V-004-FP004
13 V-004-FP004L
14 V-KL081006GD
15 V-KL251506S
16 V-KL082008
17 V-004-SK1501BK
18 V-KL152408YG
19 V-SB08050
20 V-BT005-006
It indicates potential hazards that may cause serious accidents.
反すると重大な事故の原因になります。
It indicates potential hazards that may cause injury or product damages.
反すると傷害や製品損傷の原因となります。
Description 品名
ﾋｰﾙﾌﾟﾚｰﾄ TYPE-3 LH (QRｺｰﾄﾞ付き)※
ﾋｰﾙﾌﾟﾚｰﾄ TYPE-3 RH※
ｽﾃｯﾌﾟﾌﾟﾚｰﾄLH※
ｽﾃｯﾌﾟﾌﾟﾚｰﾄRH※
ｼﾌﾄﾍﾟﾀﾞﾙSSCP75c※
ﾛｯﾄﾞ45㎜M6♂M6♀L
ﾌﾞﾚｰｷﾍﾟﾀﾞﾙSSBP145※
ｽﾃｯﾌﾟﾊﾞｰﾌﾞﾛｯｸﾀｲﾌﾟ※
ｽﾃｯﾌﾟﾊﾞｰｴﾝﾄﾞ
ﾍﾟﾀﾞﾙﾊﾞｰAL
ﾍﾟﾀﾞﾙﾊﾞｰﾛﾝｸﾞAL
ﾍﾟﾀﾞﾙﾗﾊﾞｰ
ﾍﾟﾀﾞﾙﾗﾊﾞｰﾛﾝｸﾞ
ｽﾍﾟｰｻｰ･ｶﾗｰ t8GD 10×6
ｽﾍﾟｰｻｰｶﾗｰS15×6･t25
ｽﾍﾟｰｻｰｶﾗｰ20×8･t8
ｽﾃｯﾌﾟｶﾗｰφ20t15-M8
ﾍﾞｰｽｶﾗｰ15※
ｽﾀｯﾄﾞﾎﾞﾙﾄM8×50
六角ﾎﾞﾙﾄM5×6
Instruction Manual 取扱説明書
Specifications 仕様
・5ポジション ・正チェンジ
※印の部品の購入はオンライン登録が必要です。
Q'ty No. Part No.
1 21 V-BT006-025
1 22 V-SH005-015
1 23 V-SH005-040
1 24 V-SH006-025
1 25 V-SH006-050
1 26 V-SH008-030
1 27 V-LH006-020
2 28 V-BH006-010
2 29 V-BH008-025
1 30 V-BH008-045
1 31 V-NT005
1 32 V-NT006S
1 33 V-NT006SL
1 34 V-NTL0061
1 35 V-NTFS008
4 36 V-004-BR016
1 37 V-004-LE001
2 38 V-004-LE003
2 39 V-007-BS012
1 40 V-007-BS011
[ Part No. 559-592-V000 ]
ポジション詳細(STD比)
Description 品名
六角ﾎﾞﾙﾄM6×25
ｷｬｯﾌﾟﾎﾞﾙﾄM5×15
ｷｬｯﾌﾟﾎﾞﾙﾄM5×40
ｷｬｯﾌﾟﾎﾞﾙﾄM6×25
ｷｬｯﾌﾟﾎﾞﾙﾄM6×50
ｷｬｯﾌﾟﾎﾞﾙﾄM8×30
ﾛｰﾍｯﾄﾞｷｬｯﾌﾟﾎﾞﾙﾄM6×20
ﾎﾞﾀﾝｷｬｯﾌﾟﾎﾞﾙﾄM6×10
ﾎﾞﾀﾝｷｬｯﾌﾟﾎﾞﾙﾄM8×25
ﾎﾞﾀﾝｷｬｯﾌﾟﾎﾞﾙﾄM8×45
ﾅｯﾄM5
薄型ﾅｯﾄM6
薄型LﾅｯﾄM6
ﾛｯｸﾅｯﾄ1 M6
ﾌﾗﾝｼﾞﾅｯﾄM8 ｾﾚｰﾄ
ﾛｯﾄﾞｱﾀﾞﾌﾟﾀｰM6-8
ﾛｯﾄﾞｴﾝﾄﾞM6 R ♂
ﾛｯﾄﾞｴﾝﾄﾞM6 R ♀
ｽﾌﾟﾘﾝｸﾞAUS8-25
PULLｽｲｯﾁｽﾃｰφ16
X-TREAD Hayabusa 230412 KN 1/2
Q'ty
1
1
1
2
1
4
2
4
1
1
2
2
1
1
2
1
1
1
1
1
