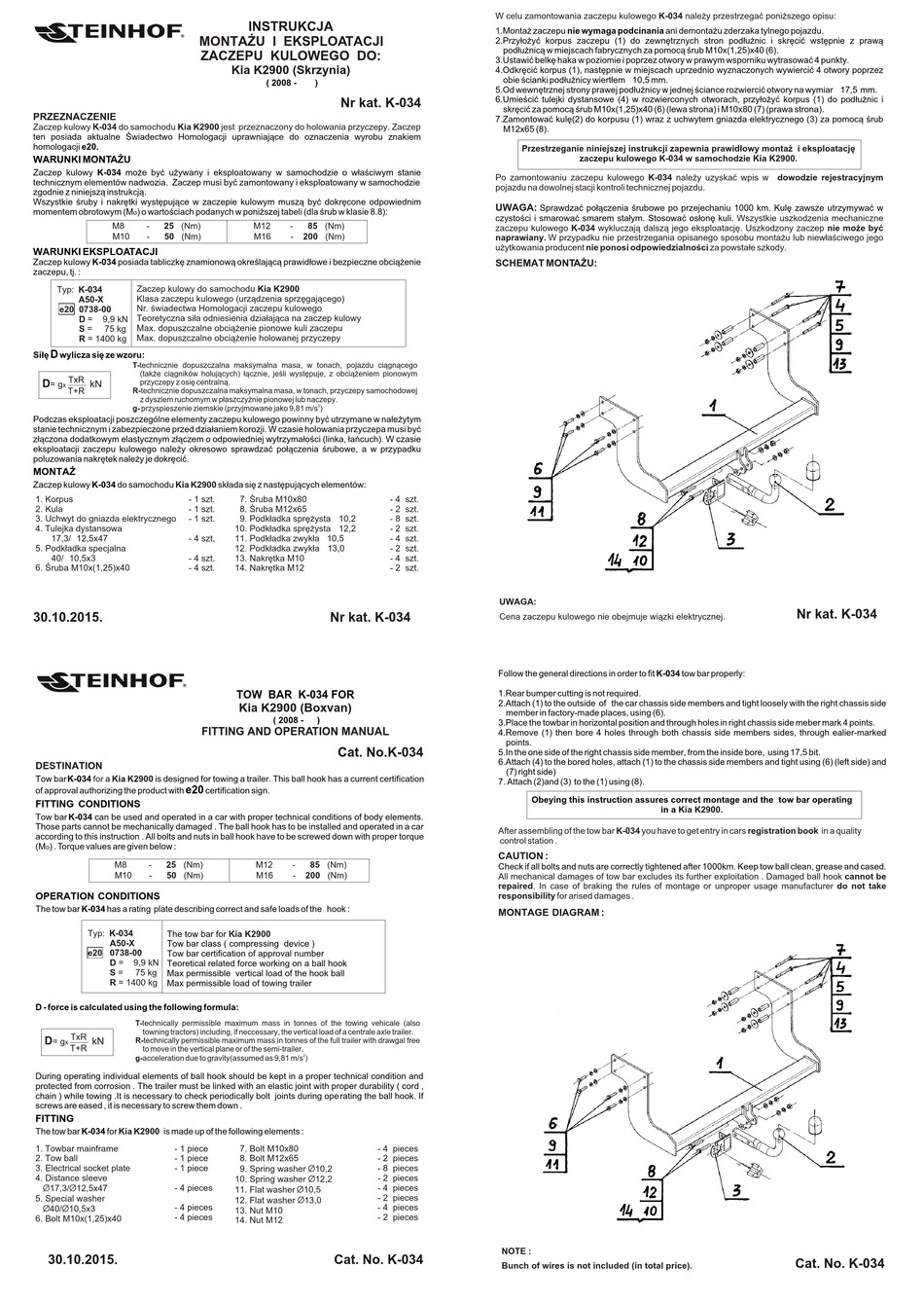

Steinhof K-034 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
PRZEZNACZENIE
Zaczep kulowy K-034 do samochodu Kia K2900 jest przeznaczony do holowania przyczepy. Zaczep
ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia wyrobu znakiem
homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy K-034 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy K-034 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Zaczep kulowy do samochodu Kia K2900
Typ: K-034
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
A50-X
Nr. œwiadectwa Homologacji zaczepu kulowego
e20 0738-00
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
D = 9,9 kN
Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
S = 75 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
R = 1400 kg
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D kN przyczepy z osiê centraln¹.
= g
x
T+R
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy K-034 do samochodu Kia K2900
1. Korpus - 1 szt.
2. Kula - 1 szt.
3. Uchwyt do gniazda elektrycznego - 1 szt.
4. Tulejka dystansowa
Ø17,3/Ø12,5x47
- 4 szt.
5. Podk³adka specjalna
Ø40/Ø10,5x3
- 4 szt.
6. Œruba M10x(1,25)x40 - 4 szt.
30.10.2015.
FITTING AND OPERATION MANUAL

DESTINATION

Tow bar K-034 for Kia K2900 a is designed for towing a trailer. This ball hook has a current certification
e20
of approval authorizing the product with

FITTING CONDITIONS

Tow bar K-034 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)

OPERATION CONDITIONS

The tow bar K-034 has a rating plate describing correct and safe loads of the hook :
Typ: K-034
The tow bar for
A50-X
Tow bar class ( compressing device )
e20 0738-00 Tow bar certification of approval number
D = 9,9 kN
Teoretical related force working on a ball hook
S = 75 kg
Max permissible vertical load of the hook ball
R = 1400 kg Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D kN
= g R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .

FITTING

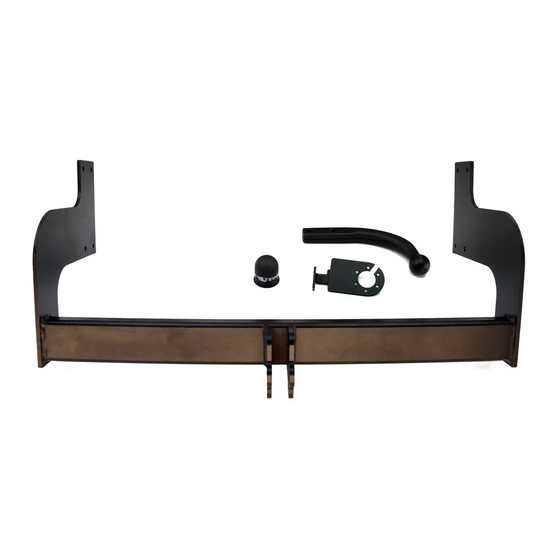

The tow bar K-034 for Kia K2900 is made up of the following elements :
1. Towbar mainframe - 1 piece
2. Tow ball - 1 piece
3. Electrical socket plate - 1 piece
4. Distance sleeve
Ø17,3/Ø12,5x47 - 4 pieces
5. Special washer
- 4 pieces
Ø40/Ø10,5x3
- 4 pieces
6. Bolt M10x(1,25)x40
30.10.2015.
INSTRUKCJA
Kia K2900 (Skrzynia)
( 2008 - ® )
Nr kat. K-034
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów:
7. Œruba M10x80
8. Œruba M12x65
9. Podk³adka sprê¿ysta Ø10,2
10. Podk³adka sprê¿ysta Ø12,2
11. Podk³adka zwyk³a Ø10,5
12. Podk³adka zwyk³a Ø13,0
13. Nakrêtka M10
14. Nakrêtka M12
Nr kat. K-034
TOW BAR K-034 FOR
Kia K2900 (Boxvan)
( 2008 - ®)
Cat. No.K-034
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
Kia K2900
2
7. Bolt M10x80
8. Bolt M12x65
9. Spring washer Ø10,2
10. Spring washer Ø12,2
11. Flat washer Ø10,5
12. Flat washer Ø13,0
13. Nut M10
14. Nut M12
Cat. No. K-034
W celu zamontowania zaczepu kulowego K-034 nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu nie wymaga podcinania ani demonta¿u zderzaka tylnego pojazdu.
2.Przy³o¿yæ korpus zaczepu (1) do zewnêtrznych stron pod³u¿nic i skrêciæ wstêpnie z praw¹
pod³u¿nic¹ w miejscach fabrycznych za pomoc¹ œrub M10x(1,25)x40 (6).
3.Ustawiæ belkê haka w poziomie i poprzez otwory w prawym wsporniku wytrasowaæ 4 punkty.
4.Odkrêciæ korpus (1), nastêpnie w miejscach uprzednio wyznaczonych wywierciæ 4 otwory poprzez
obie œcianki pod³u¿nicy wiert³em 10,5 mm.
5.Od wewnêtrznej strony prawej pod³u¿nicy w jednej œciance rozwierciæ otwory na wymiar 17,5 mm.
6.Umieœciæ tulejki dystansowe (4) w rozwierconych otworach, przy³o¿yæ korpus (1) do pod³u¿nic i
skrêciæ za pomoc¹ œrub M10x(1,25)x40 (6) (lewa strona) i M10x80 (7) (prawa strona).
7.Zamontowaæ kulê(2) do korpusu (1) wraz z uchwytem gniazda elektrycznego (3) za pomoc¹ œrub
M12x65 (8).
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
Po zamontowaniu zaczepu kulowego K-034 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA:
Sprawdzaæ po³¹czenia œrubowe po przejechaniu 1000 km. Kulê zawsze utrzymywaæ w
czystoœci i smarowaæ smarem sta³ym. Stosowaæ os³onê kuli.
zaczepu kulowego K-034 wykluczaj¹ dalsz¹ jego eksploatacjê. Uszkodzony zaczep nie mo¿e byæ
naprawiany. W przypadku nie przestrzegania opisanego sposobu monta¿u lub niew³aœciwego jego
u¿ytkowania producent nie ponosi odpowiedzialnoœci za powsta³e szkody.
SCHEMAT MONTA¯U:
- 4 szt.
- 2 szt.
- 8 szt.
- 2 szt.
- 4 szt.
- 2 szt.
- 4 szt.
- 2 szt.
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Follow the general directions in order to fit K-034 tow bar properly:
1.Rear bumper cutting is not required.
2.Attach (1) to the outside of the car chassis side members and tight loosely with the right chassis side
member in factory-made places, using (6).
3.Place the towbar in horizontal position and through holes in right chassis side meber mark 4 points.
4.Remove (1) then bore 4 holes through both chassis side members sides, through ealier-marked
points.
5.In the one side of the right chassis side member, from the inside bore, using 17,5 bit.
6.Attach (4) to the bored holes, attach (1) to the chassis side members and tight using (6) (left side) and
(7) right side)
7. Attach (2)and (3) to the (1) using (8).
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar K-034 you have to get entry in cars registration book in a quality
control station .
CAUTION :
Check if all bolts and nuts are correctly tightened after 1000km. Keep tow ball clean, grease and cased.
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .

MONTAGE DIAGRAM :

- 4 pieces
- 2 pieces
- 8 pieces
- 2 pieces
- 4 pieces
- 2 pieces
- 4 pieces
- 2 pieces
NOTE :
Bunch of wires is not included (in total price).
Ø
zaczepu kulowego K-034 w samochodzie Kia K2900.
Wszystkie uszkodzenia mechaniczne
in a Kia K2900.
Ø
Nr kat. K-034
Cat. No. K-034
