4. DESCRIZIONE DEL PRODOTTO

4. 1 Descrizione della confezione
All'interno della confezione si trova:
• Gateway con cavo di alimentazione
• Piastrina di fi ssaggio gateway
• Accessorio di termoregolazione
(Chaffoteaux Expert Control)
• Wall-plate di installazione accessorio
• Cavo di collegamento 2 poli
• Busta con 3 tasselli per piastrina di
fi ssaggio a muro
• Busta con 2 tasselli per accessorio di
termoregolazione
• Busta con 4 connettori e biadesivo
per piastrina di fi ssaggio a muro
• Libretto di installazione
• Quick guide per utenti fi nali

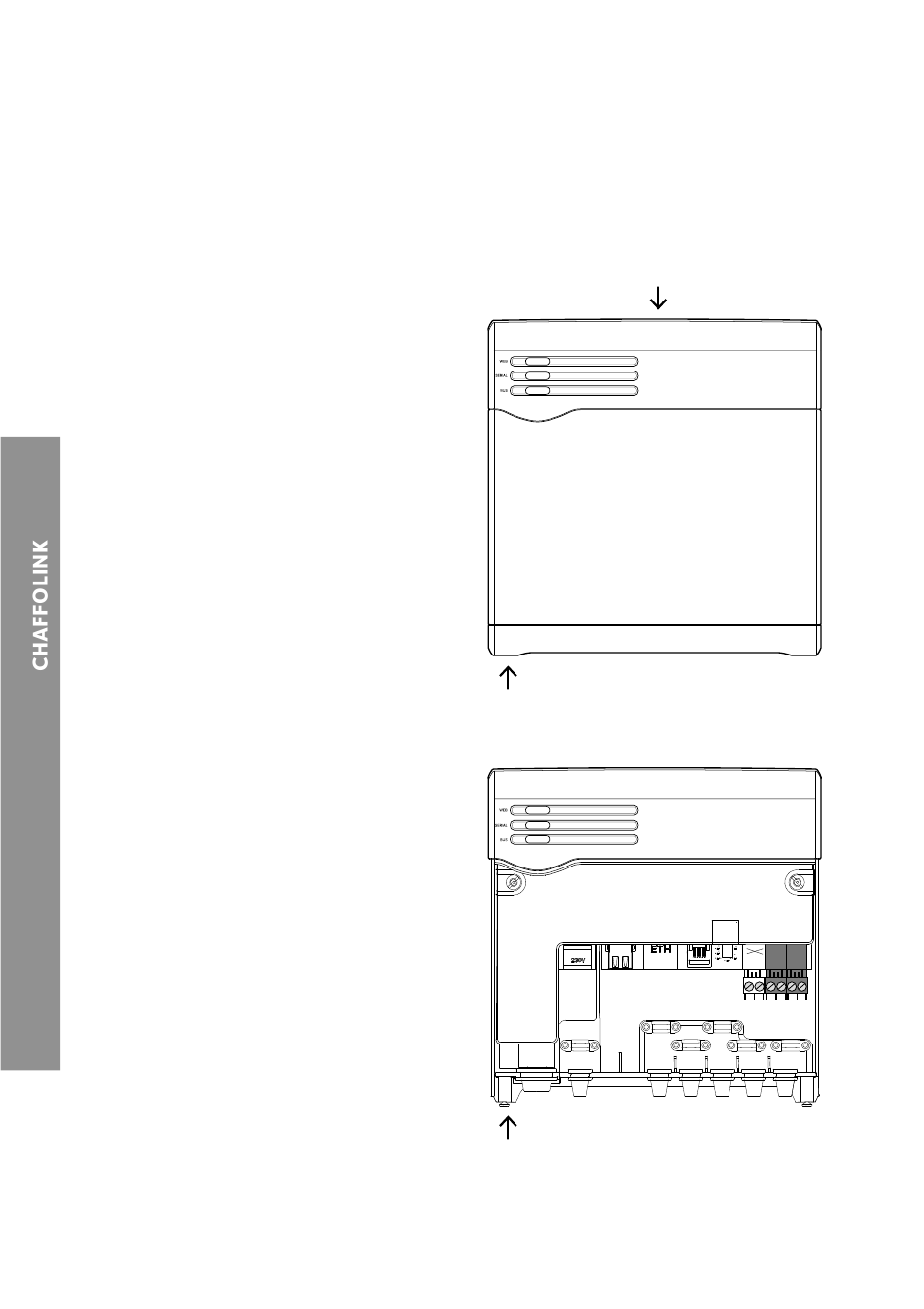

4.2 Descrizione gateway
1. Tasto ON/OFF
2. LED BUS
3. LED seriale (solo per caldaie senza
protocollo BUS)
4. LED connessione internet
5. Tasto confi gurazione iniziale
6. Connettore 230 V AC
7. Connettore LAN
8. Connettore seriale*
9. Connettore per antenna esterna
(versione GPRS)
10. Connettore TA*
11. Connettori BUS
* Non necessario per l'installazione
con Chaffoteaux Expert Control
8
5
4
3
2
1
7 8
6
1
9
220V
BUS BUS
TA1
B T B T
10 11
