4. DESCRIZIONE DEL PRODOTTO

4. 1 Descrizione della confezione
All'interno della confezione si trova:
• Gateway con cavo di alimentazio-
ne
• Piastrina di fi ssaggio gateway
• Accessorio di termoregolazione
(Chaff oteaux Expert Control)
• Wall-plate di installazione acces-
sorio di termoregolazione
• Cavo di collegamento 2 poli
• Busta con 3 tasselli per piastrina
di fi ssaggio a muro
• Busta con 2 tasselli per accesso-
rio di termoregolazione
• Busta con 4 connettori e biade-
sivo per piastrina di fi ssaggio a
muro
• Libretto di installazione

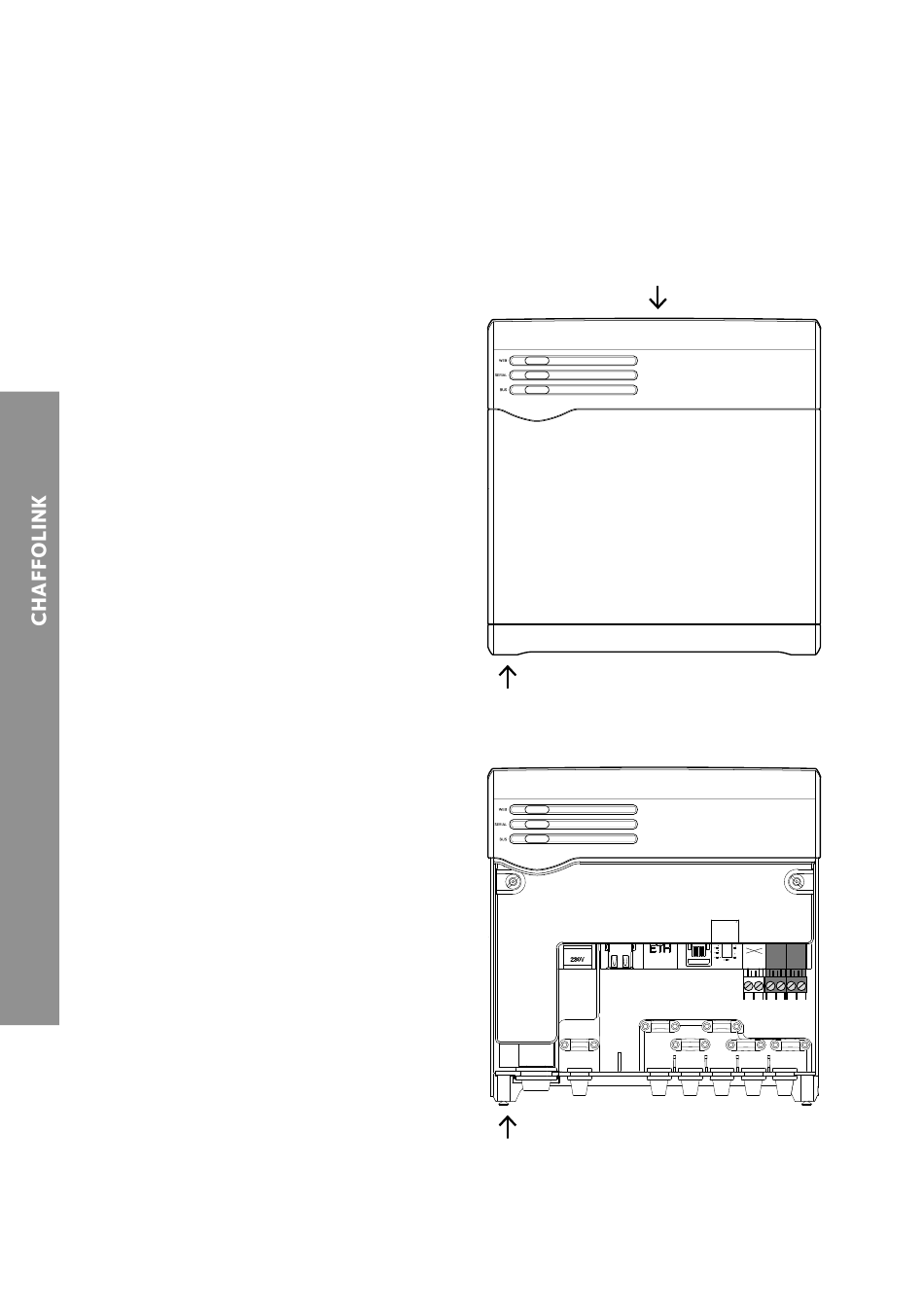

4.2 Descrizione gateway
1. Tasto ON/OFF
2. LED BUS
3. LED seriale (solo per caldaie sen-
za protocollo BUS)
4. LED connessione internet
5. Tasto confi gurazione iniziale
6. Connettore 230VAC
7. Connettore LAN
8. Connettore seriale*
9. Connettore per antenna esterna
(versione GPRS)
10. Connettore TA*
8
11. Connettori BUS
* Non necessario per l'installazione
con Chaff oteaux Expert Control
5
4
3
2
1
7 8
6
1
9
220V
BUS BUS
TA1
B T B T
10 11
