Type 3
Activation de DD et CD dans un système deux ou plusieurs zones hydrauli-
ques, contrôlée par les accessoires de thermorégulation BridgeNet.
Système avec un module hydraulique Chaffoteaux (par exemple: MGM II Evo) liée aux ac-
cessoires BUS comme Chaffoteaux Expert Control et Chaffoteaux Room Sensor.

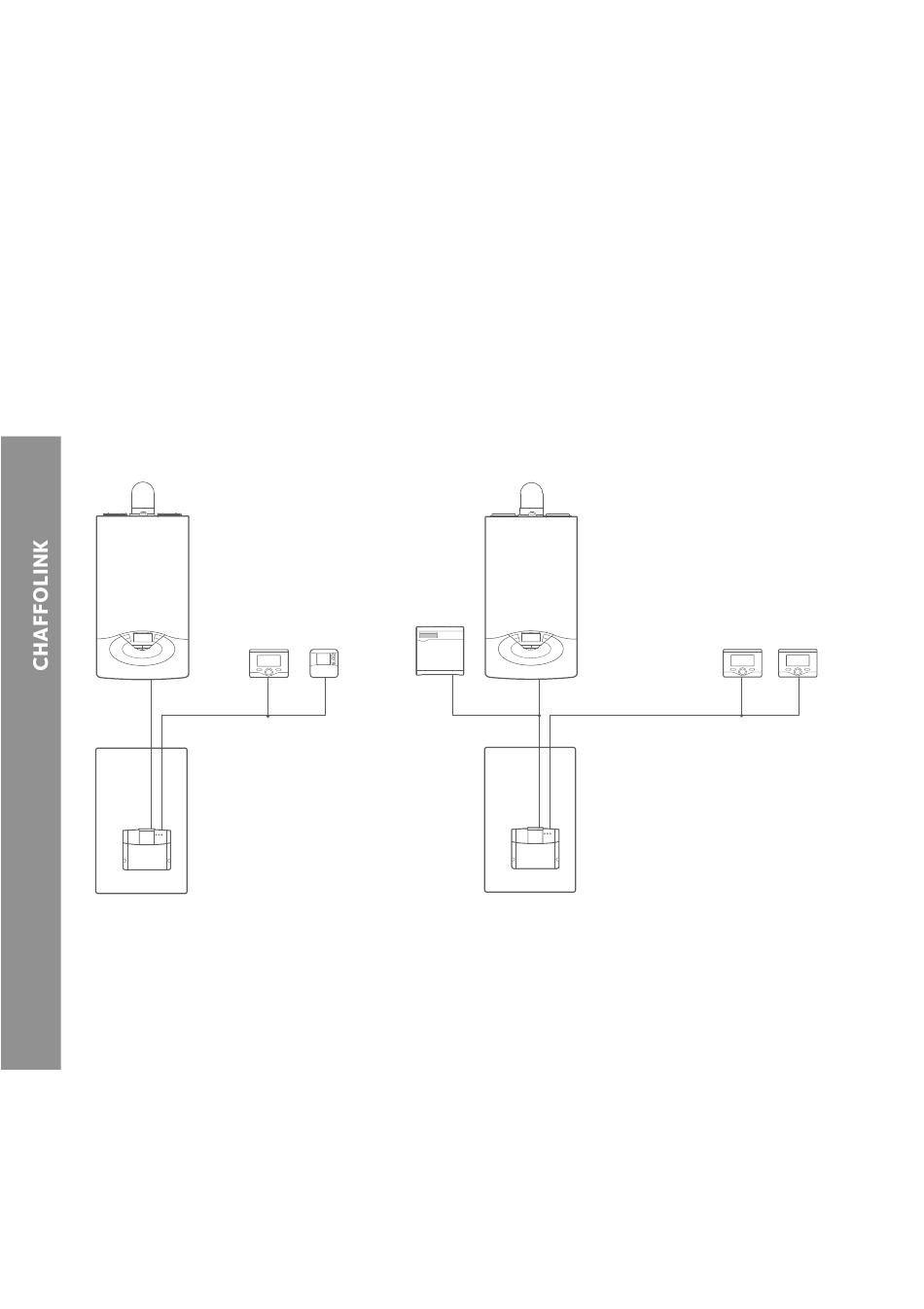

Actions requises (Fig.6):
- Retirez tous les accessoires Chaffoteaux Room Sensor dans le système et les rempla-
cer par Chaffoteaux Expert Control
- Installez le Chaffoteaux passerelle Net et brancher au système de chauffage utilisant
la connexion BUS.
EXPERT CONTROL
BUS
HYDRAULIC
MODULE
Type 4
Activation de DD et CD dans un système avec deux ou plusieurs zones hydrau-
liques, contrôlée par les accessoires ON / OFF.
Système où sont installés des dispositifs de gestion des zones contrôlées par accessoires
de thermorégulation ON / OFF.
56
Actions requises (fi g.8):
- Retirez tous les accessoires ON / OFF dans le système et remplacer avec Chaffoteaux
Expert Control
