5.2 Installation Expert Control
Installation murale

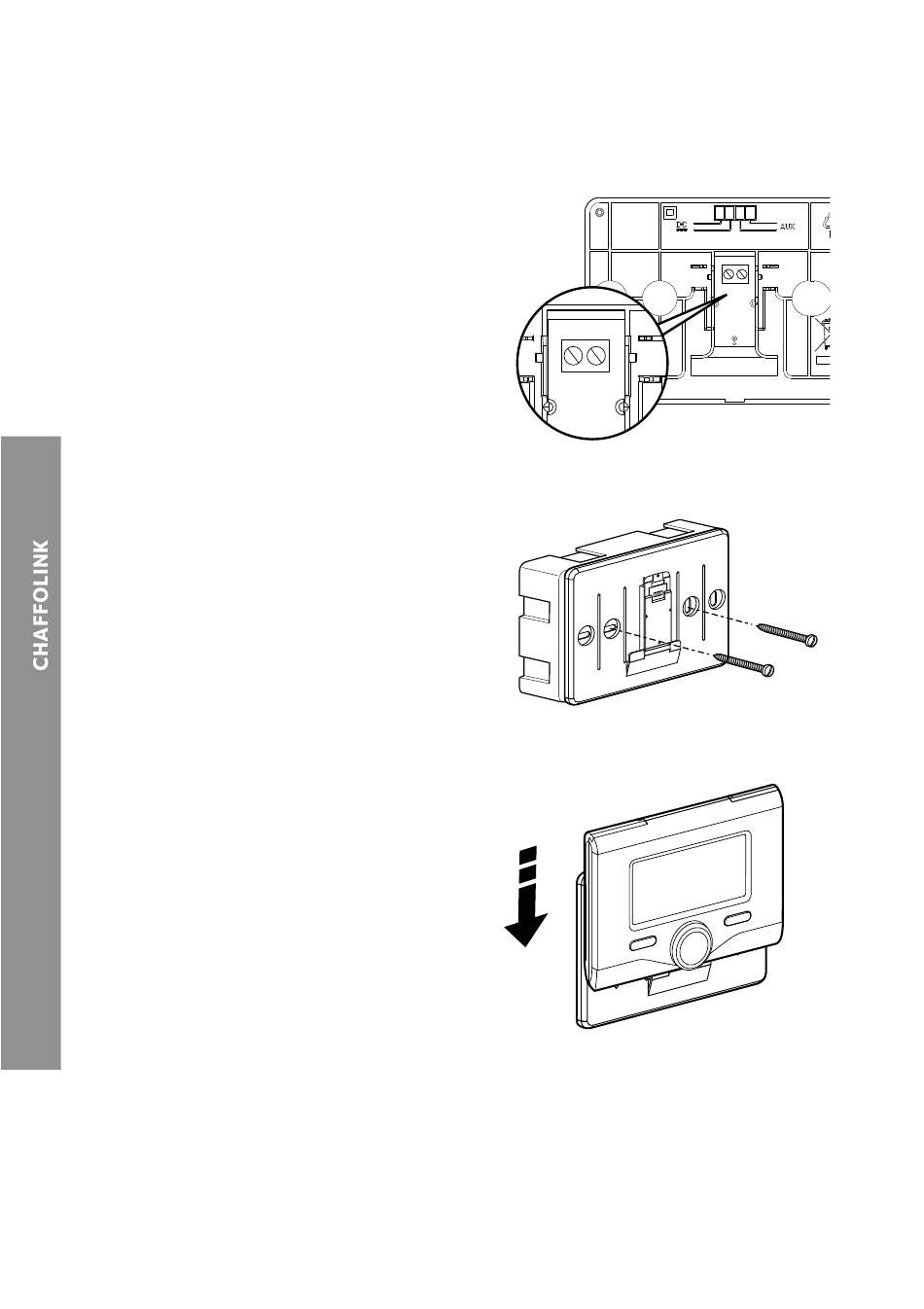

- connecter la paire de fi ls sur le
connecteur.
- ouvrir les trous nécessaires à la fi xa-
tion (fi g.1).
- fi xer la base de l'appareil au boîtier
mural, à l'aide des vis fournies dans le
kit (fi g.2).
- installer l'interface de système sur
la base en la poussant délicatement
vers le bas (fi g.3).
REMARQUE :
Pour éviter toute interférence, utili-
ser un câble blindé.
Les versions suivantes des logiciels
Chaffoteaux Expert Control ne sont
pas compatibles avec Chaffolink :
- 01.00.00
- 01.00.04
Remplacer le modèle Expert Control
existant avec celui fourni dans le kit
Chaffolink.
