Tipologia 3
Attivazione di TD e TC in un sistema con 2 o più zone idrauliche controllato da
dispositivi BUS. (fi g.5)
Sistema in cui è presente un modulo idraulico multizona Chaffoteaux, a cui sono colle-
gati accessori di gestione delle zone BUS quali Chaffoteaux Expert Control e/o Chaf-
foteaux Sonda Ambiente.
Azioni necessarie (fi g.6):
- Rimuovere tutti gli accessori Chaffoteaux Sensore Ambiente presenti nel sistema e
sostituirli con Chaffoteaux Expert Control
- Installare il gateway Chaffolink e collegarlo tramite connessione BUS al sistema di
riscaldamento
BUS
MODULO
IDRAULICO
Tipologia 4
Attivazione di TD e TC in un sistema con 2 o più zone idrauliche, controllato
da dispositivi ON/OFF. (fi g.7)
Sistema in cui sono presenti dispositivi di gestione delle zone controllati da accessori
di termoregolazione ON/OFF.
Azioni necessarie (fi g.8):
12
In questa confi gurazione è possibile lasciare installato un accessorio di termoregolazio-
ne ON/OFF già presente nell'abitazione. Pertanto è suffi ciente:
- Rimuovere gli accessori ON/OFF presenti e sostituirli con Chaffoteaux Expert Control
- Installare Chaffoteaux Kit Multifunzione in una posizione opportuna

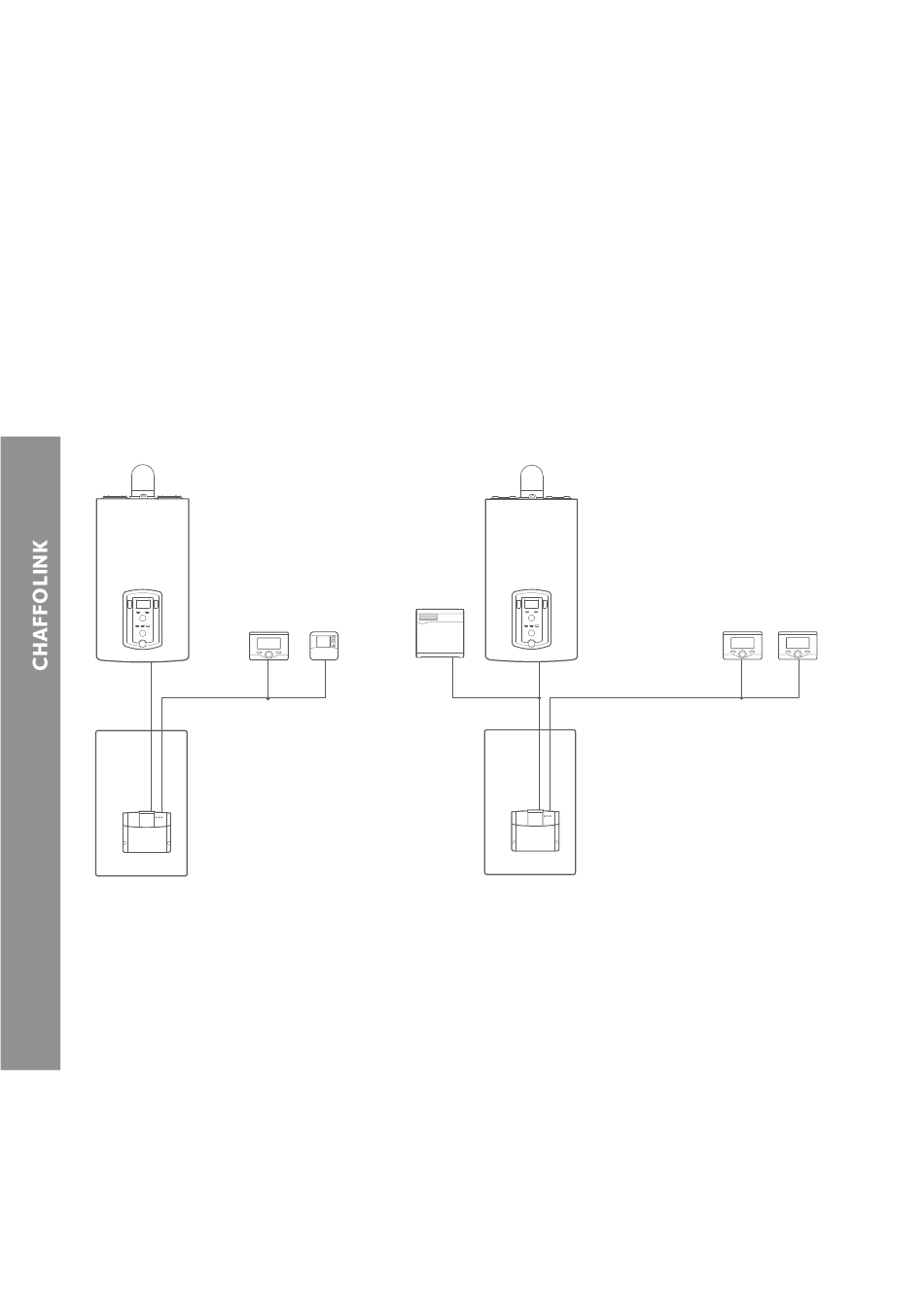

fi g.5
EXPERT ZONE
CONTROL CONTROL
BUS
GATEWAY
BUS
MODULO
IDRAULICO
fi g.6
EXPERT CONTROL
BUS
