Tipologia 1
Attivazione di TD e TC in un sistema
di riscaldamento base. (fi g.1)
Sistema dove il prodotto Chaffoteaux
è collegato esclusivamente ad un uni-
co accessorio di termoregolazione ON/
OFF ed in cui si vuole andare ad attivare
i servizi di Telecontrollo e Telediagnostica
Chaffolink.
Azioni necessarie (fi g.2):
- Rimuovere l'accessorio ON/OFF e
scollegare il cavo bipolare dall'ingresso
TA della caldaia
- installare Chaffoteaux Expert Control
- Installare il gateway Chaffolink
Tipologia 2
Attivazione della sola TD in un siste-
ma di riscaldamento base. (fi g.3)
Sistema in cui si va ad attivare la sola
Telediagnostica per il Centro Assistenza,
senza installare l'accessorio Chaffoteaux
Expert Control.
Azioni necessarie (fi g.4):
In questa confi gurazione è possibile la-
sciare installato un accessorio di termo-
regolazione ON/OFF già presente nell'a-
bitazione. Pertanto è suffi ciente:
- Installare il gateway Chaffolink
- Collegare il gateway al prodotto di ri-
scaldamento Chaffoteaux utilizzando
la connessione BUS
TA
GATEWAY
BUS
TA
GATEWAY
BUS TA

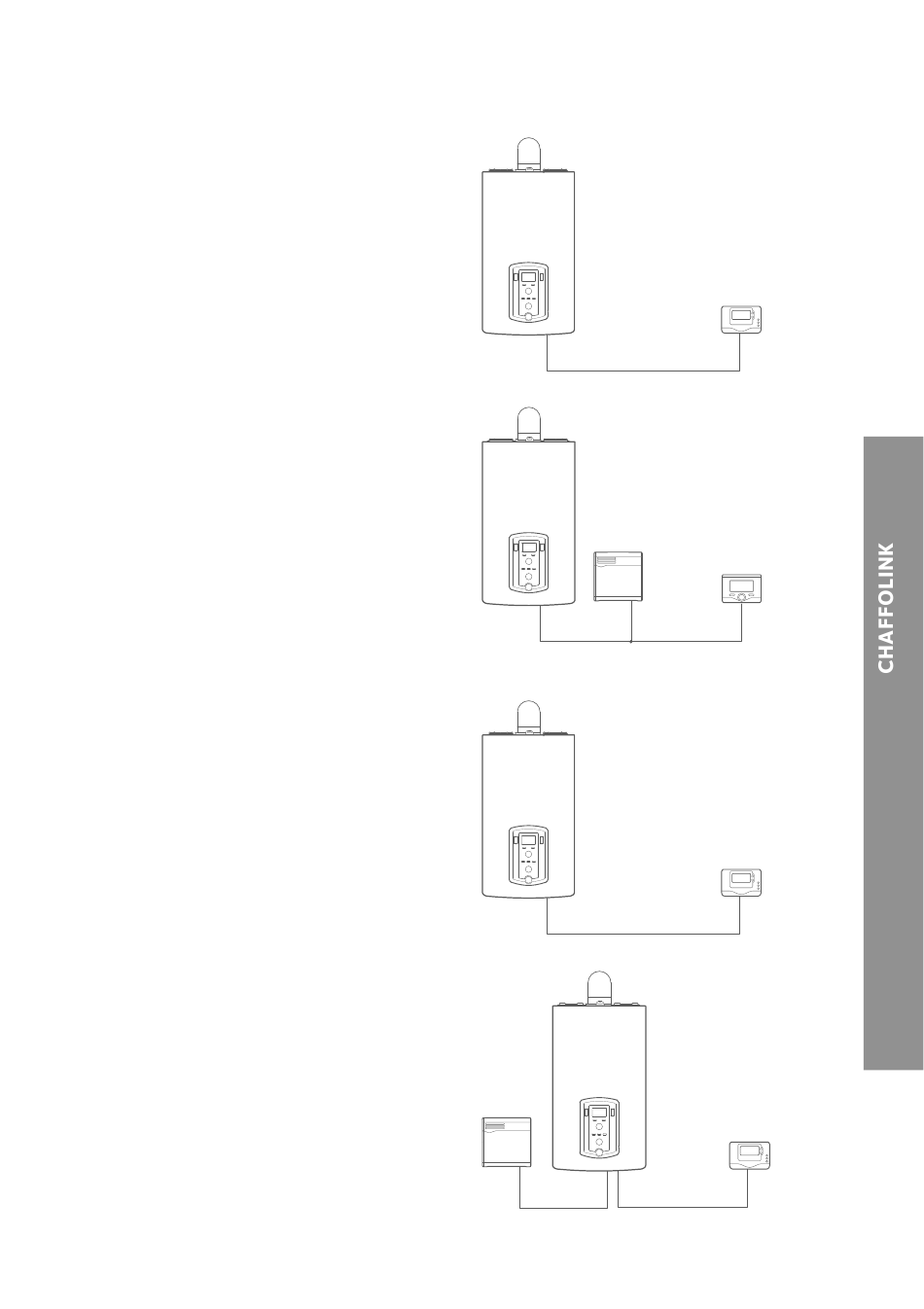

fi g.1
TERMOSTATO
fi g.2
EXPERT CONTROL
fi g.3
TERMOSTATO
fi g.4
TERMOSTATO
