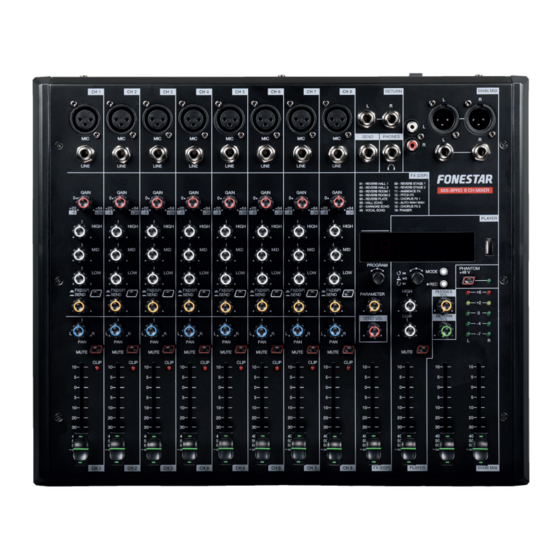

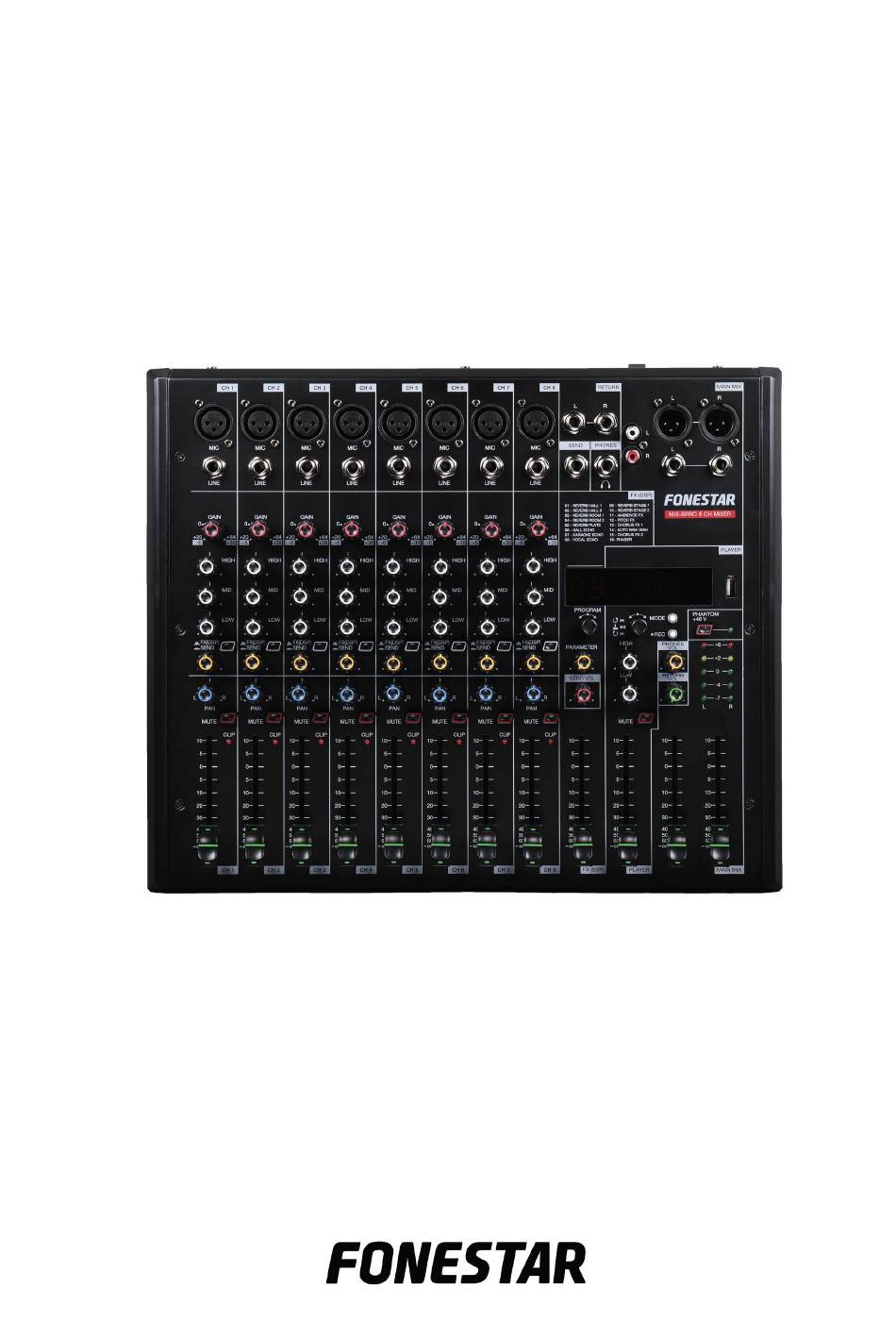

- Page 1 MIX-8PRO USB/PC 8-CHANNEL MIXER MEZCLADOR 8 CANALES USB/PC TABLE DE MIXAGE 8 CANAUX USB/PC MISTURADOR 8 CANAIS USB/PC INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...
- Page 2 LINE FX (DSP) 01 - REVERB HALL 1 09 - REVERB STAGE 1 02 - REVERB HALL 2 10 - REVERB STAGE 2 MIX-8PRO 8 CH MIXER 03 - REVERB ROOM 1 11 - AMBIENCE FX GAIN GAIN GAIN GAIN...
- Page 3 1.- Mixer inputs: RETURN MAIN MIX a.- MIC: microphone input, use the channel GAIN control to change the input sensitivity, balanced XLR connector. It is possible to connect condenser microphones. For this SEND PHONES purpose, the phantom power must be switched on with the PHANTOM +48 V button. b.- LINE: line input, use the channel GAIN control to change the input sensitivity, 6.3 mm LINE jack unbalanced.
- Page 4 HIGH 3.- Effects processor, player and other controls: FX(DSP) SEND PROGRAM PHANTOM MODE +48 V HIGH PHONES PARAMETER MUTE CLIP RETURN SEND VOL MUTE FX (DSP) PLAYER MAIN MIX a.- Information display. The first 2 digits on the left will show the programme selected in the FX (DSP) effects processor and the rest of the information is related to the player/recorder.
- Page 5 PLAYER: volume slider from the player to the MAIN MIX final mix. MAIN MIX (L-R): volume sliders for the left (L) and right (R) channels of the MAIN MIX final mix. k.- RETURN VOL: volume control of the RETURN input. PHONES VOL: volume control of the PHONES monitor output.
-
Page 6: Rear Panel
REAR PANEL POWER CONSUMPTION: 20 W MIX-8PRO USB/PC 8-CHANNEL MIXER ~100-240 V AC, 50-60Hz, FUSE: 10AL 250 V 1.- AC power input. 2.- Equipment on/off switch. CONNECTION - Before making any connections, make sure that all devices are switched off and disconnected from the power supply. - Page 7 19” RACK INSTALLATION - To install this mixer in a 19” rack you will need to purchase the SM-8PRO 7U mounting brackets. - Perform the following steps for installation: 1.- Remove the profiles on both sides. 2.- Separate the chassis sides from the plastic parts. 3.- Mount the chassis sides again.
- Page 8 4.- Mount the SM-8PRO brackets to the mixer with the screws supplied with the mixer. MIX-8PRO 8 CH MIXER MIX-8PRO 8 CH MIXER - 8 -...
-
Page 9: Block Diagram
BLOCK DIAGRAM - 9 -... -
Page 10: Technical Specifications
390 x 80 x 320 mm depth SIMPLIFIED EU DECLARATION OF CONFORMITY FONESTAR SISTEMAS S.A. hereby declares that the USB/PC 8-channel mixer MIX-8PRO complies with Directive 2014/53/EU. The complete text of the EU Declaration of Conformity is available at the following internet address: fonestar.com/MIX-8PRO... -
Page 11: Panel Frontal
LINE FX (DSP) 01 - REVERB HALL 1 09 - REVERB STAGE 1 02 - REVERB HALL 2 10 - REVERB STAGE 2 MIX-8PRO 8 CH MIXER 03 - REVERB ROOM 1 11 - AMBIENCE FX GAIN GAIN GAIN GAIN... - Page 12 1.- Entradas del mezclador: RETURN MAIN MIX a.- MIC: entrada de micrófono, utilice el control de ganancia GAIN del canal para modificar la sensibilidad de la entrada, conector XLR balanceado. Es posible conectar SEND PHONES micrófonos de condensador, para ello deberá encender la alimentación phantom con el botón PHANTOM +48 V.
- Page 13 HIGH 3.- Procesador de efectos, reproductor y otros controles: FX(DSP) SEND PROGRAM PHANTOM MODE +48 V HIGH PHONES PARAMETER MUTE CLIP RETURN SEND VOL MUTE FX (DSP) PLAYER MAIN MIX a.- Pantalla de información. Los 2 primeros dígitos a la izquierda mostrarán el programa seleccionado en el procesador de efectos FX (DSP) y el resto de la información está...
- Page 14 h.- FX (DSP): control deslizante de volumen de la salida del procesador de efectos integrado. PLAYER: control deslizante de volumen del reproductor a la mezcla final MAIN MIX. MAIN MIX (L-R): controles deslizantes de volumen de los canales izquierdo (L) y derecho (R) de la mezcla final MAIN MIX.
-
Page 15: Panel Trasero
- Conecte los equipos a la alimentación. Encienda los equipos en este orden: equipos periféricos, seguidos del mezclador MIX-8PRO y, en último lugar, la etapa de potencia (si fuera necesaria). - Ajuste la ganancia de cada canal visualizando el indicador CLIP del canal. - Page 16 INSTALACION EN RACK 19” - Para instalar este mezclador en un rack 19” deberá adquirir los soportes de montaje en 7 U SM-8PRO. - Realice los siguientes pasos para su instalación: 1.- Desmonte los perfiles de ambos laterales. 2.- Separe los laterales del chasis de las piezas de plástico. 3.- Monte los laterales del chasis de nuevo.
- Page 17 4.- Monte los soportes SM-8PRO en el mezclador con los tornillos que se suministran con este. MIX-8PRO 8 CH MIXER MIX-8PRO 8 CH MIXER - 17 -...
-
Page 18: Diagrama De Bloques
DIAGRAMA DE BLOQUES - 18 -... -
Page 19: Especificaciones Técnicas
390 x 80 x 320 mm fondo DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA Por la presente, FONESTAR SISTEMAS S.A. declara que el mezclador 8 canales USB/PC MIX-8PRO es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección internet siguiente: fonestar.com/MIX-8PRO... -
Page 20: Panneau Frontal
LINE FX (DSP) 01 - REVERB HALL 1 09 - REVERB STAGE 1 02 - REVERB HALL 2 10 - REVERB STAGE 2 MIX-8PRO 8 CH MIXER 03 - REVERB ROOM 1 11 - AMBIENCE FX GAIN GAIN GAIN GAIN... - Page 21 1.- Entrées du table de mixage : RETURN MAIN MIX a.- MIC : entrée micro, utilisez la commande GAIN du canal pour modifier la sensibilité d’entrée, connecteur XLR symétrique. Il est possible de connecter des microphones SEND PHONES à condensateur, pour cela, il faut activer l’alimentation fantôme avec le bouton PHANTOM +48 V.
- Page 22 HIGH 3.- Processeur d’effets, lecteur et autres commandes : FX(DSP) SEND PROGRAM PHANTOM MODE +48 V HIGH PHONES PARAMETER MUTE CLIP RETURN SEND VOL MUTE FX (DSP) PLAYER MAIN MIX a.- Affichage des informations. Les deux premiers chiffres à gauche indiquent le programme sélectionné dans le processeur d’effets FX (DSP) et le reste des informations est lié...
- Page 23 MAIN MIX (L-R) : curseurs de volume pour les canaux gauche (L) et droit (R) du mixage final MAIN MIX. k.- RETURN VOL : contrôle du volume de l’entrée RETURN. PHONES VOL : contrôle du volume de la sortie moniteur PHONES m.- Témoins lumineux des canaux gauche (L) et droit (R) du niveau de signal de sortie du MAIN MIX (dB).
-
Page 24: Panneau Arrière
PANNEAU ARRIÈRE POWER CONSUMPTION: 20 W MIX-8PRO USB/PC 8-CHANNEL MIXER ~100-240 V AC, 50-60Hz, FUSE: 10AL 250 V 1.- Entrée d’alimentation CA. 2.- Interrupteur marche/arrêt de l’équipement. CONNEXION - Avant d’effectuer toute connexion, assurez-vous que tous les appareils sont éteints et déconnectés de l’alimentation électrique. -
Page 25: Installation En Rack
INSTALLATION EN RACK 19” - Pour installer cette table de mixage dans un rack 19”, vous devrez acheter les supports de montage SM-8PRO 7U. - Effectuez les étapes suivantes pour l’installation : 1.- Retirez les profils des deux côtés. 2.- Séparez les côtés du châssis des pièces en plastique. 3.- Remontez les côtés du châssis. - Page 26 4.- Montez les supports SM-8PRO sur la table de mixage avec les vis fournies avec la table de mixage. MIX-8PRO 8 CH MIXER MIX-8PRO 8 CH MIXER - 26 -...
-
Page 27: Schéma De Blocs
SCHÉMA DE BLOCS - 27 -... -
Page 28: Spécifications Techniques
390 x 80 x 320 mm profondeur DÉCLARATION UE DE CONFORMITÉ SIMPLIFIÉE FONESTAR SISTEMAS S.A. déclare par la présente que la table de mixage 8 canaux USB/PC MIX-8PRO est conforme à la Directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l’UE peut être consulté sur le site web suivant : fonestar.com/MIX-8PRO... -
Page 29: Painel Frontal
LINE FX (DSP) 01 - REVERB HALL 1 09 - REVERB STAGE 1 02 - REVERB HALL 2 10 - REVERB STAGE 2 MIX-8PRO 8 CH MIXER 03 - REVERB ROOM 1 11 - AMBIENCE FX GAIN GAIN GAIN GAIN... - Page 30 1.- Entradas do misturador: RETURN MAIN MIX a.- MIC: entrada de microfone, utilize o controlo de ganho GAIN do canal para alterar a sensibilidade da entrada, conetor XLR balanceado. É possível ligar microfones SEND PHONES de condensador, para tal deve ligar a alimentação phantom com o botão PHANTOM +48 V.
- Page 31 HIGH 3.- Processador de efeitos, reprodutor e outros controlos: FX(DSP) SEND PROGRAM PHANTOM MODE +48 V HIGH PHONES PARAMETER MUTE CLIP RETURN SEND VOL MUTE FX (DSP) PLAYER MAIN MIX a.- Ecrã de informação. Os 2 primeiros dígitos à esquerda irão apresentar o programa selecionado no processador de efeitos FX (DSP) e a restante informação está...
- Page 32 h.- FX (DSP): controlo deslizante de volume da saída do processador de efeitos integrado. PLAYER: controlo deslizante de volume do reprodutor da mistura final MAIN MIX. MAIN MIX (L-R): controlos deslizantes de volume dos canais esquerdo (L) e direito (R) da mistura final MAIN MIX.
-
Page 33: Painel Posterior
PAINEL POSTERIOR POWER CONSUMPTION: 20 W MIX-8PRO USB/PC 8-CHANNEL MIXER ~100-240 V AC, 50-60Hz, FUSE: 10AL 250 V 1.- Entrada de alimentação CA. 2.- Interruptor para ligar/desligar o equipamento. LIGAÇÃO - Antes de efetuar qualquer ligação, certifique-se de que todos os aparelhos estão desativados e desligados da alimentação. - Page 34 INSTALAÇÃO EN RACK 19” - Para instalar este misturador num rack de 19” terá de adquirir os suportes de montagem em 7U SM-8PRO. - Siga os passos descritos para a instalação: 1.- Desmonte os perfis de ambas as laterais. 2.- Separe as laterais do chassis das peças de plástico. 3.- Monte novamente as laterais do chassis.
- Page 35 4.- Monte os suportes SM-8PRO no misturador com os parafusos fornecidos em conjunto. MIX-8PRO 8 CH MIXER MIX-8PRO 8 CH MIXER - 35 -...
- Page 36 DIAGRAMA DE BLOCOS - 36 -...
-
Page 37: Especificações Técnicas
390 x 80 x 320 mm de profundidade DECLARAÇÃO UE DE CONFORMIDADE SIMPLIFICADA A abaixo assinada, FONESTAR SISTEMAS S.A. declara que o misturador 8 canais USB/PC MIX-8PRO está em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: fonestar.com/MIX-8PRO... - Page 40 www.fonestar.com...
