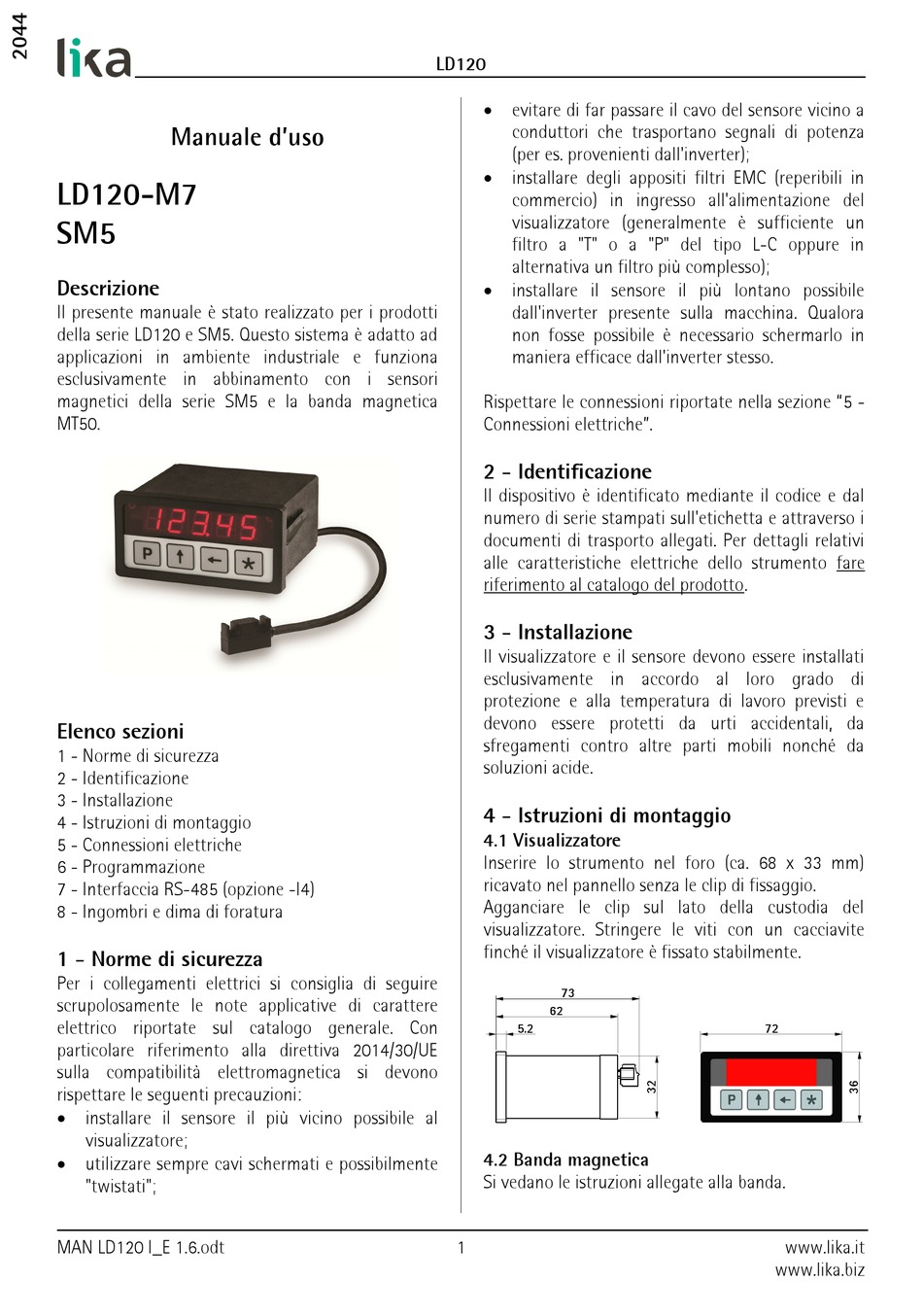

Manuale d'uso
LD120-M7
SM5

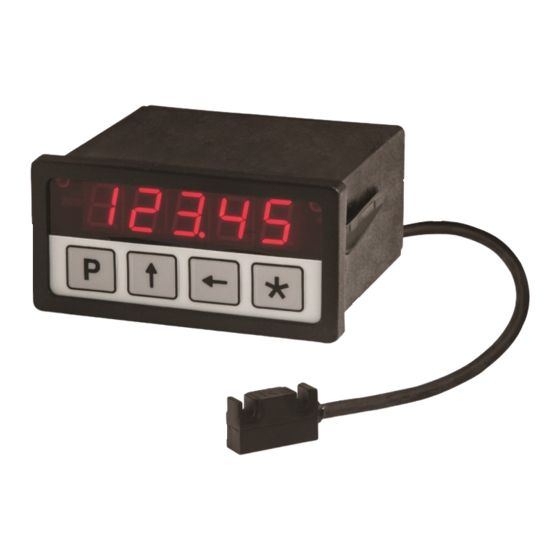

Descrizione
Il presente manuale è stato realizzato per i prodotti
della serie LD120 e SM5. Questo sistema è adatto ad
applicazioni in ambiente industriale e funziona
esclusivamente in abbinamento con i sensori
magnetici della serie SM5 e la banda magnetica
MT50.
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Installazione
4 - Istruzioni di montaggio
5 - Connessioni elettriche
6 - Programmazione
7 - Interfaccia RS-485 (opzione -I4)
8 - Ingombri e dima di foratura
1 - Norme di sicurezza
Per i collegamenti elettrici si consiglia di seguire
scrupolosamente le note applicative di carattere
elettrico riportate sul catalogo generale. Con
particolare riferimento alla direttiva 2014/30/UE
sulla compatibilità elettromagnetica si devono
rispettare le seguenti precauzioni:
 installare il sensore il più vicino possibile al
visualizzatore;
 utilizzare sempre cavi schermati e possibilmente
"twistati";
MAN LD120 I_E 1.6.odt
LD120
 evitare di far passare il cavo del sensore vicino a
conduttori che trasportano segnali di potenza
(per es. provenienti dall'inverter);
 installare degli appositi filtri EMC (reperibili in
commercio) in ingresso all'alimentazione del
visualizzatore (generalmente è sufficiente un
filtro a "T" o a "P" del tipo L-C oppure in
alternativa un filtro più complesso);
 installare il sensore il più lontano possibile
dall'inverter presente sulla macchina. Qualora
non fosse possibile è necessario schermarlo in
maniera efficace dall'inverter stesso.
Rispettare le connessioni riportate nella sezione "5 -
Connessioni elettriche".
2 - Identificazione
Il dispositivo è identificato mediante il codice e dal
numero di serie stampati sull'etichetta e attraverso i
documenti di trasporto allegati. Per dettagli relativi
alle caratteristiche elettriche dello strumento fare
riferimento al catalogo del prodotto.
3 - Installazione
Il visualizzatore e il sensore devono essere installati
esclusivamente in accordo al loro grado di
protezione e alla temperatura di lavoro previsti e
devono essere protetti da urti accidentali, da
sfregamenti contro altre parti mobili nonché da
soluzioni acide.
4 - Istruzioni di montaggio
4.1 Visualizzatore
Inserire lo strumento nel foro (ca. 68 x 33 mm)
ricavato nel pannello senza le clip di fissaggio.
Agganciare le clip sul lato della custodia del
visualizzatore. Stringere le viti con un cacciavite
finché il visualizzatore è fissato stabilmente.
4.2 Banda magnetica
Si vedano le istruzioni allegate alla banda.
1
www.lika.it
www.lika.biz

Advertisement

loading
Need help?

Need help?

Do you have a question about the SM5 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Lika SM5 Series

  • Page 1  installare il sensore il più vicino possibile al visualizzatore; 4.2 Banda magnetica  utilizzare sempre cavi schermati e possibilmente Si vedano le istruzioni allegate alla banda. "twistati"; MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 2: Connessioni Elettriche

    2 dadi forniti con il dispositivo. 6 - Programmazione 6.1 Funzione dei tasti : UP (modifica valore)   : Shift left (cambia cifra) : Save (memorizza dato) Figura 2 : Program (scorre nel menu) MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 3 1 = 0000.0 (1 decimale) La funzione è attiva con parametro F_rEF impostato 2 = 000.00 (2 decimali) a “on”. 3 = 00.000 (3 decimali) * = salvare, P = prossimo, P x 3 s. = uscire MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 4 Se richiamato viene aggiunto alla quota di porta seriale RS-485 si possono eseguire i attuale (vedi 6.2.4.). Valore di default: 0 seguenti comandi e impostazioni. * = salvare, P = prossimo, P x 3 s. = uscire MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 5 La checksum è così calcolata: 30+31+54+50+ |ADRDEC=X 4F+53+3A+2B+30+30+38+32+39 = 30F [0, 3] Impostazione del punto decimale sul display. Il byte meno significativo di 30F è 0F e costituisce la X=0 nessun decimale checksum. X=1 1 decimale (Es. 1,0) MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 6 [0, 1] Abilitazione della funzione di offset (tramite Conteggio assoluto/incrementale combinazione P e ). |ADRRLA=X X=0 oFF (funzione disabilitata) [0, 1] Impostazione del conteggio incrementale o X=1 on (funzione abilitata) assoluto. Risposta: ADROFE:+0000XCHKS X=0 assoluto MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 7 (tiene conto anche dei valori di Offset Abilitazione salvataggio ultima quota impostati). E' espresso con risoluzione 0,01. |ADRSPE=X Risposta: ADRREF:XCHKS [0, 1] Abilitazione della funzione di salvataggio dell’ultima quota visualizzata. X=0 oFF (funzione disabilitata) X=1 on (funzione abilitata) Risposta: ADRSPE:+0000000XCHKS MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 8 8.1 Dima di foratura per il visualizzatore Predisporre un foro rettangolare di 68 x 33 mm. 8.2 Sensore SM5 Si veda il disegno dettagliato sul catalogo del prodotto Lika Electronic Via S. Lorenzo, 25 • 36010 Carrè (VI) • Italy Tel.
  • Page 9: Installation

    Connect according “5 Electrical This manual describes the LD120 display and the connections” section. sensors of the SM5 series. The purpose of this system is to show displacement values on industrial 2 - Identification machines automation systems. The display and sensor can be identified by the measurement system includes a LED display, a label's data (order code, serial number).
  • Page 10: Electrical Connections

    : Shift left (select digit) : Save (save data) : Program (programming/change parameter) 6.2 Key combinations / Quick functions 6.2.1 Set datum (Reference) Press * key for 3 seconds to set the current value to datum value. MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 11 * = save, P = next parameter, P for 3 s. = exit Default parameter values (factory settings) are highlighted in BOLD characters. The unit can be reset to defaults by pressing * key at power-on. MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 12 OFS1. Serial commands must have the following structure: Default value = 0 * = save, P = next parameter, P for 3 s. = exit | A D C M N D = X MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 13 Device address It reads the position of the decimal point currently |00INIT=X set. [1, 31] It sets the address of the device to value X. X=0 0, X=1 1, X=2 2, X=3 3 Answer: ADTDEC:+0000XCHKS MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 14 X=50 50 µm = 0,05 mm X=100 100 µm = 0,1 mm Datum function X=1000 1000 µm = 1 mm |ADRRSE=X Answer: ADRRES:+XCHKS [0, 1] It enables the datum function (by pressing * key). X=0 oFF (function disabled) MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 15 It reads the Offset 1 value currently set. 8.2 SM5 sensor Answer: ADTOF1:XCHKS Check details on product catalog. Setting the Offset 2 value |ADROF2=X [-99999, 99999] It sets the Offset 2 (OFS2) value (resolution 0.01mm). Answer: ADROF2:XCHKS MAN LD120 I_E 1.6.odt www.lika.it www.lika.biz...
  • Page 16 LD120 Rev. Man.Vers. Description 1st issue SW + Manual update Section “6 - Setup” corrected General review Lika Electronic Via S. Lorenzo, 25 • 36010 Carrè (VI) • Italy Tel. +39 0445 806600 Fax +39 0445 806699 info@lika.biz • www.lika.biz MAN LD120 I_E 1.6.odt...
