BEDIENUNG

1. Gegengewicht
Stellen Sie den Tonarmlift -14- ohne Nadelschutz auf die Position „AB". Bewegen Sie nun den Tonarm -12- bis kurz vor den Plattenteller -1- . Stellen
Sie das Gegengewicht -17- durch Drehen im Uhrzeigersinn so ein, dass der Tonarm -12- weder nach oben noch nach unten kippt, d.h. er sollte parallel
zur Platte ausbalanciert sein. Führen Sie den Tonarm -12- anschließend wieder zurück in die Tonarmstütze -13-. Stellen Sie die Gegengewichtsskala
-16- am Gegengewicht so ein, dass die Position „0" über der Markierungslinie steht. Drehen Sie das Gegengewicht weiter im Uhrzeigersinn, bis die
Skala den Wert anzeigt, welcher der empfohlenen Nadelauflagekraft des Tonabnehmersystems entspricht.
2. Anti-Skating-Rad
Stellen Sie das Anti-Skating Rad -15- so ein, dass der Wert dem der Nadelauflagekraft des Tonabnehmersystems entspricht.
3. PRE AMP ON/OFF wählen & Strom einschalten
Überprüfen Sie die PRE AMP ON/OFF -7- Stellung. Je nach Phono/Line-Anschlusswahl sollte der Vorverstärker entweder ein- oder ausgeschaltet
sein. Nachdem alle Anschlüsse & Einstellungen vorgenommen wurden, können Sie das Gerät mit dem EIN/AUS Schalter -6- einschalten.
4. Abspielen
Legen Sie die Schallplatte auf die optionale Filzmatte auf dem Plattenteller -1-. Wählen Sie mit den 33/45 Umschalter -9- die passende
Geschwindigkeit für Ihren Tonträger. Entfernen Sie den Nadelschutz vom Tonabnehmersystem -11-. Stellen Sie nun den Tonarmlift -14- in die
Position „AUF" und bewegen Sie den Tonarm -12- über die zu abspielen gewünschte Stelle der Schallplatte. Stellen Sie dann den Tonarmlift -14- in
die Position „AB", so dass sich der Tonarm auf die Schallplattenrille senkt.
HINWEIS! Sie können den Tonarmlift auch dauerhaft in der Position „AB" belassen und den Tonarm manuell auf die gewünschte Stelle
absenken. Achten Sie dabei darauf, die Nadel des Tonabnehmersystems nicht zu beschädigen.
5. USB-Recording (Anschluss an einen Computer)
Verbinden Sie den USB-Anschluss -10- mit einer USB-Buchse Ihres PC / Mac. Die Erkennung des USB-Audio Interfaces erfolgt automatisch
(USB Audio Codec) und benötigt keine zusätzlichen Treiber (Class Compliant). Nachdem die USB-Soundkarte automatisch installiert wurde, können
Sie folgende Einstellungen in Ihrem präferiertem Aufnahmeprogramm bzw. OS-Systemssteuerung vornehmen:
- 2-Kanal
- 16-Bit
- 48000 Hz
HINWEIS! Es sollte immer ein direkter USB-Anschluss am Computer erfolgen. Bei Verwendung eines USB-Hubs kann es unter Umständen zu
Beeinträchtigungen kommen. Als Aufnahmeprogramm gibt es eine Vielzahl von Lösungen. Als kostenlose Variante können wir Audacity empfehlen.
Weitere Informationen und Download gibt es unter: www.audacityteam.org
HINWEIS!

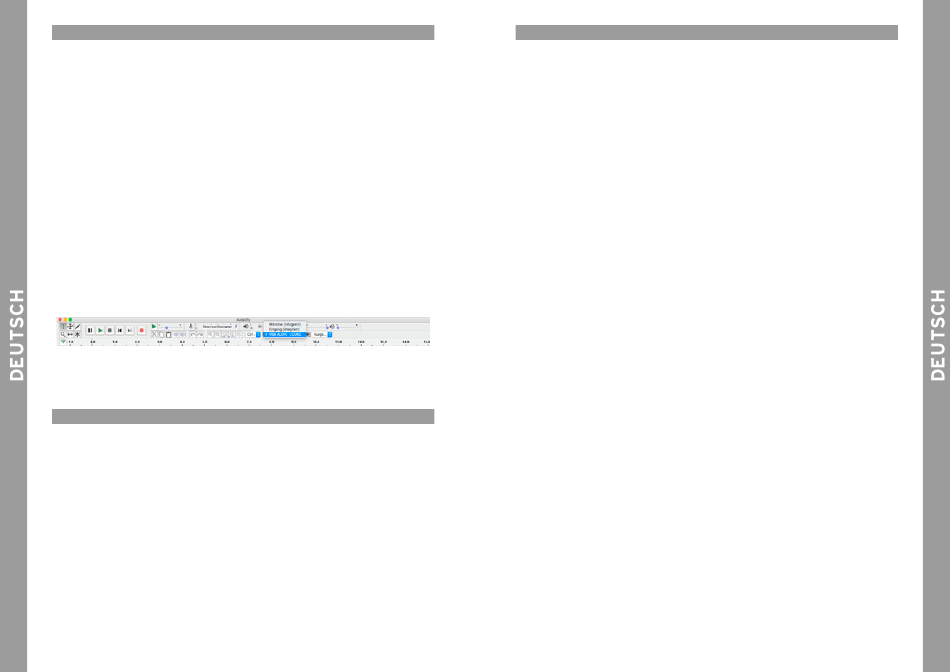

Stellen Sie den Plattenspieler (USB Audio Codec) als Aufnahmegerät in Ihrer Software ein. Bei Support-Anfragen bzgl. der
Software / Recording-Funktion, wenden Sie sich bitte direkt an die Webseite oder Hotline des Anbieters.
6. Abdeckhaube (Staubschutz)
Setzen Sie die Staubschutzhaube auf die Scharniere und dann die Scharniere in die vorgesehenen Halterungen -20- ein. Die Abdeckhaube
dient zum Staubschutz und sicheren Aufbewahrung Ihres Plattenspielers. Allerdings empfehlen wir während der Wiedergabe von Schallplatten
die Abdeckhaube zu entfernen, da sie sich sonst störend auf das Klangbild auswirken kann. Ferner, sollte Ihr Plattenspieler auf eine möglichst
resonanzfreie Unterlage platziert werden.
HILFE & SUPPORT
Wenn Sie zusätzliche Hilfe benötigen oder technische Fragen haben,
können Sie unser Support Team kontaktieren:
https://www.reloop-hifi.com/support-ticket-request
Technische Änderungen vorbehalten.
Alle Abbildungen ähnlich.
Keine Haftung für Druckfehler.
8

TECHNISCHE DATEN

Turntable Sektion:
- Plattenspieler-Typ: ............................................................................ Manueller, Riemenangetriebener Plattenspieler mit USB Interface
- Antrieb: ............................................................................................... Riemenantrieb
- Motor: .................................................................................................. DC-Motor
- Geschwindigkeiten: ........................................................................... 33 1/3, 45
- Startdrehmoment: ............................................................................. //
- Anlaufzeit / RPM-Änderung: ........................................................... //
- Gleichlaufschwankung: ..................................................................... 0,2% WRMS
- S/N-Verhältnis: .................................................................................. >45dB oder höher
- Bremssystem: .................................................................................... Manuell
Plattenteller:
- Plattenteller: ...................................................................................... Acrylglas
- Durchmesser: ..................................................................................... 300 mm
- Gewicht: .............................................................................................. 1,7 kg
Tonarm Sektion:
- Tonarm: ............................................................................................... Gerader Tonarm
- Effektive Länge Tonarm: .................................................................. 223,6 mm
- Überhang: ........................................................................................... 18,61 mm
- Spurfehler-Winkel: ............................................................................. ±1.5°
- VTA-Einstellbereich: ......................................................................... - 2 ~ 4 mm
- Gewicht inkl. Headshell: ................................................................... 7,2 ~ 11,2 g
- Anti-Skating Bereich: ....................................................................... 0 - 4 mm
- Anschlüsse: ........................................................................................ 1x PHONO/LINE Out (vergoldet)
Tonabnehmer:
- Ortofon 2M Red
- Ausgangsspannung bei 1000 Hz, 5cm/Sek.: ................................ 5,5 mV
- Kanal-Balance bei 1 kHz: .................................................................. 1.5 dB
- Kanaltrennung bei 1 kHz: ................................................................. 22 dB
- Kanaltrennung bei 15 kHz: ............................................................... 15 dB
- Frequenzgang: ................................................................................... 20-20.000 Hz +3 / -1 dB
- Abtastfähigkeit bei 315 Hz bei empfohlener Auflagekraft: ....... 70 µ Mm
- Nadelnachgiebigkeit, dynamisch, lateral: ..................................... 20 µ Mm
- Nadel-Typ: ........................................................................................... Elliptisch
- Nadelspitzen-Radius: ........................................................................ r/R 8/18 µm
- Auflagekraftbereich: ......................................................................... 1,6-2,0 g (16-20 mN)
- Empfohlene Auflagekraft: ................................................................ 1,8 g (18 mN)
- Auflage-Winkel: .................................................................................. 24,7°
- Interne Impedanz, DC-Widerstand: ................................................ 1,3 kOhm
- Interne Induktivität: .......................................................................... 700 mH
- Empfohlener Abschlusswiderstand: ............................................. 47 kOhm
- Empfohlene Abschlusskapazität: .................................................. 150-300 pF
- Farbe Tonabnehmersystem Körper/Nadel: ................................... Schwarz/Rot
- Gewicht Tonabnehmersystem: ........................................................ 7,2 g
Allgemein:
- Stromversorgung: ............................................................................. 12V, 1A DC
- Leistungsaufnahme: ......................................................................... 12W
- Maße: .................................................................................................. 420(B) x 356(T) x 148(H) mm
- Gewicht: .............................................................................................. 8,2 kg
Inkl.: Staubschutzabdeckung, 2x Scharniere, Headshell mit Ortofon 2M Red (vorinstalliert), Filzmatte, RCA Kabel, Acryl-Plattenteller,
7"-Aluminium-Adapter, Gegengewicht, Bedienungsanleitung, Innensechskantschlüssel und internationales Netzteil (UK/EU/US), USB Kabel
